Характерная черта:
1. Универсальный ремкомплект: Идеально разработан для цилиндра с диаметром 4,0 дюйма и ходом 1,75 дюйма. Используйте этот комплект для ремонта или технического обслуживания вашего гидравлического дровокола.
2. Надежный инструмент для ремонта: Облегчает эффективный ремонт цилиндра с этим премиальным комплектом уплотнений для ремонта гидравлического цилиндра. Повышает долговечность и функциональность вашего дровокола.
3. Премиум Материал: Изготовленный из высокопрочной резины и пластика, комплект уплотнений для восстановления цилиндра гидравлического дровокола обеспечивает долговечность и надежность для более плавной работы после восстановления.
4. Простая установка: Комплект для переборки цилиндра, разработанный для простой и понятной установки. Не требуются сложные инструменты и шаги для простой установки.
5. Превосходное представление: Инструмент для замены уплотнений цилиндра гарантирует, что цилиндр вашего гидравлического дровокола работает на максимальной мощности.. Наслаждайтесь более плавной и эффективной работой.
Технические характеристики:

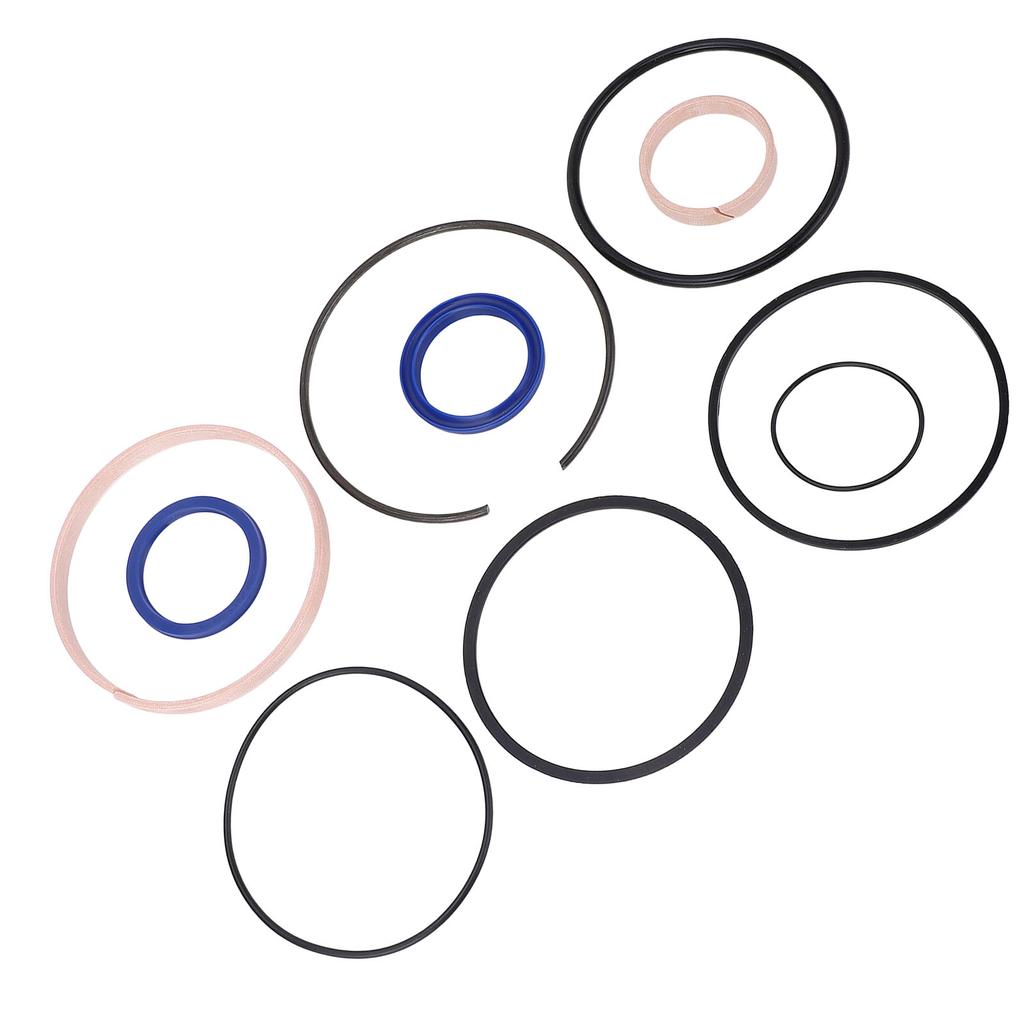

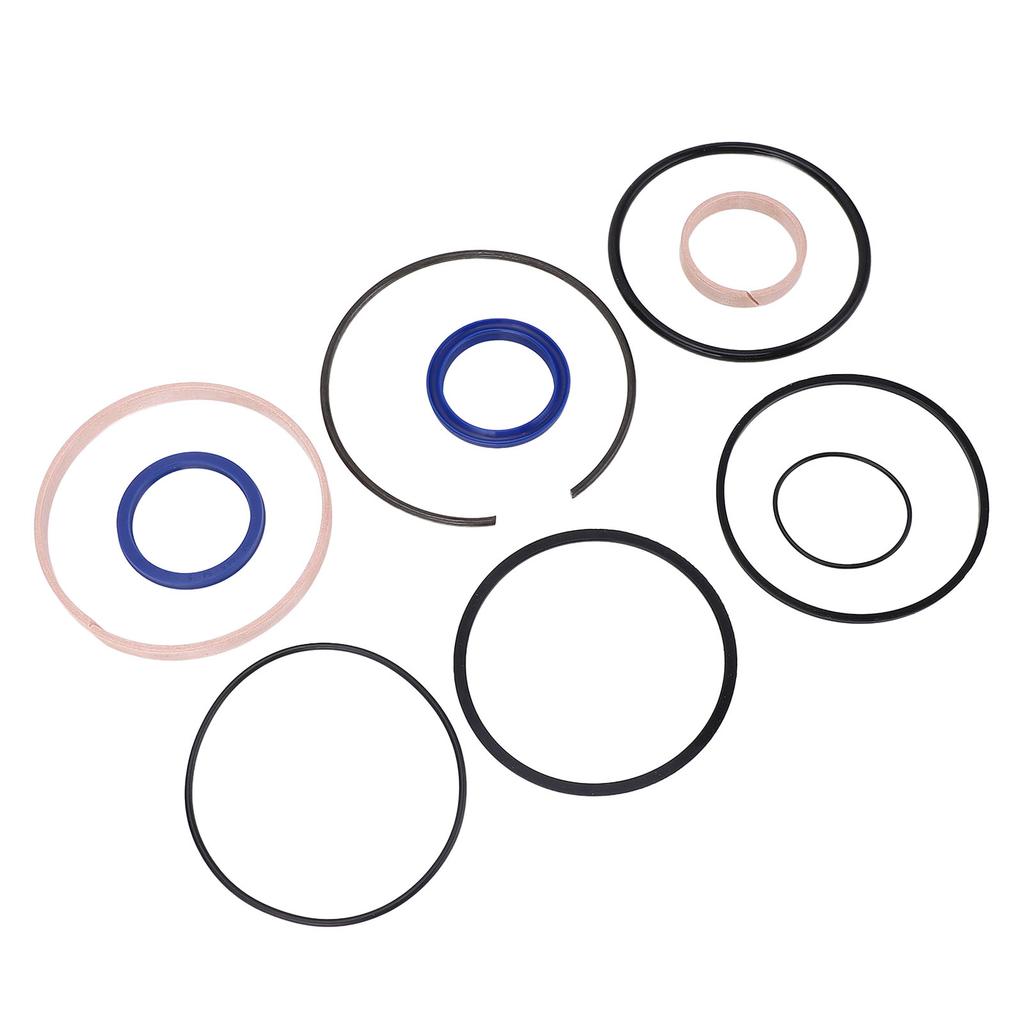

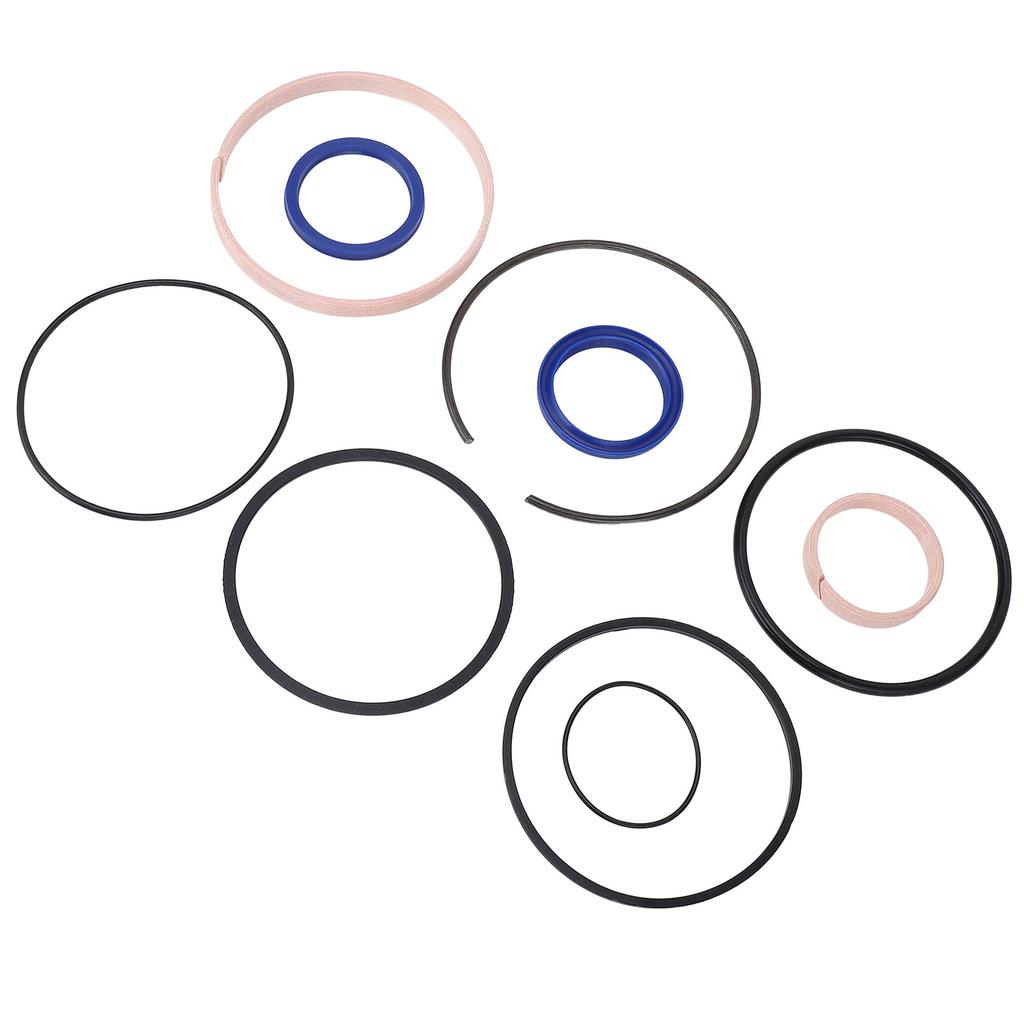

Тип объекта: Комплект сальников для переборки цилиндра
Материал: Резина, Пластик
Фитинг: Подходит для цилиндра с диаметром поршня 4,0 дюйма x ходом 1,75 дюйма.
Ремкомплект используется для переборки цилиндров конструкции Speeco или совместимых цилиндров других марок, таких как для Husky, для Split Master, для Oregon, для инструмента Dirty Hands и цилиндров послепродажного обслуживания, изготовленных по той же конструкции Speeco. (но может не подойти для вашего дизайна 20 лет и старше).
Размер:
Чтобы узнать, подходит ли он к вашему цилиндру, один из способов — разобрать и измерить ваш цилиндр для сравнения с информацией по каждому товару..
1. Диаметр цилиндровой гильзы (И.Д.) 4,0 дюйма х стержень (ОД) 1.75 дюйма. 4,0 дюйма размер отверстия не является наружным диаметром цилиндровой трубы. Размер штока цилиндра - это размер внутренней части трубы. Некоторые заводы изготавливают стержни с разным наружным диаметром внутренней и внешней трубчатых частей.
2. Поршневое износное кольцо (рисунок предмет 16): 101,6 мм (НД 4,0 дюйма) x 95.25мм (3,8 дюйма) x 9,5 мм (шириной 0,375 дюйма)
Износное кольцо штока (рисунок предмет 15): 44,5 мм (ID 1.752 дюйма) x 50.8мм (НД 2 дюйма) x 9.53мм (шириной 0,375 дюйма)
3. Поршневые уплотнения (рисунок предмет 14)
1 квадратное кольцо и 1 уплотнительное кольцо. Поршневое квадратное кольцо: 101.6 мм x91.6мм x 3.28мм 4 x 3.6 x 0.1дюйма, Уплотнительное кольцо (установленный под квадратным рингом): 103мм x 2,65мм 4,1 x 0,1 дюйма. ЦП + НБР
4. Уплотнительное кольцо (пункт 13): 44,5 мм x 54 мм x 5 мм 1,8 x 2,1 x 0,2 дюйма, ЦП. Внутри есть уплотнительное кольцо. Это составное уплотнительное кольцо для обеспечения лучшей герметичности и более длительного срока службы.. Это один из важнейших сальников для предотвращения утечки масла.
5. Пылезащитное кольцо штока (Пункт 12): 44,5 мм x 54 мм 5,5 мм 7,3 мм 1,8 x 2,1 x 0,2 дюйма 0,3 дюйма, ТПУ
6. Уплотнительное кольцо узла штока и поршня (пункт 19): 26.5мм x 2.65мм 1 x 0.1дюйм, NBR. в некоторых случаях эту прокладку может не потребоваться заменять. Этот сальник может быть другого размера на некоторых моделях послепродажного обслуживания.. Мы добавляем один распространенный размер 25 мм X 3,55 мм 1 x 0,1 дюйма в качестве дополнительного. Это стандартное уплотнительное кольцо. Если наши 2 уплотнительных кольца не соответствуют размеру вашего цилиндра, вы можете легко найти их в любом местном магазине, например, в Home Depot.
7. Уплотнительное кольцо (пункт 17): 92,5 мм x 5,3 мм 3,6 x 0,2 дюйма, NBR и опорное кольцо (Пункт 18): 101.6мм x 93мм x 1.5мм 4 x 3.7 x 0.1дюйм, PIFE. Опорное кольцо поддерживает уплотнительное кольцо для противодействия давлению, поэтому оно будет установлено снаружи уплотнительного кольца.. См. чертеж для положения. Это один из важнейших сальников для предотвращения утечки масла.
8. Пружина из стальной проволоки (пункт 8): это дополнительный пункт для вашей переборки цилиндра. Возможно, вам не понадобится заменять старый, если он не был поврежден при разборке.. Пожалуйста, убедитесь, что наружный диаметр нашего проволочного кольца не совпадает с диаметром вашего старого кольца, и не используйте его..
Размер цилиндра:
Ниже указан размер цилиндра 4,0 дюйма (диаметр) x 1,75 дюйма (ход), который OEM изготовил с помощью этого комплекта уплотнений.:
Убирается (межосевое расстояние между отверстием для крепления штока и отверстием вилки): 82.3см 32.4дюйм
Расширенный (от центра до центра как выше): 143.26см 56.4дюйм
Инсульт: 24+ 0.05in
Размер от центра отверстия проушины до задней торцевой поверхности цилиндра: 7.49см 2.95дюйм
Размер от центра отверстия наконечника штока до передней поверхности штока: 2.69см 1.06дюйм
Размер от центра отверстия наконечника штока до передней поверхности цилиндра: 3см 1,18дюйма
Порты: NPT
Размер от порта до порта: 64.52см 25.4дюйм
прут: 4,45 см 1,75 дюйма стержень
Шаровое соединение с горным отверстием: 1.4см 0.55дюйма
Проушина с горным отверстием: 2,95 см 1,16 дюйма
Размер между проушиной и проушиной: 2.21см 0.87дюйм
Толщина каждой горной скобы: 0.95см 0.375дюйма
Длина каждой монтажной проушины: 10.48см 4.125дюйм
Порты расположены под углом 45 градусов от поддержания вилки в вертикальном положении
Максимальное рабочее давление: 3500 фунтов на квадратный дюйм.
Список пакетов:
1 x Комплект сальников для переборки цилиндра (10 шт)
