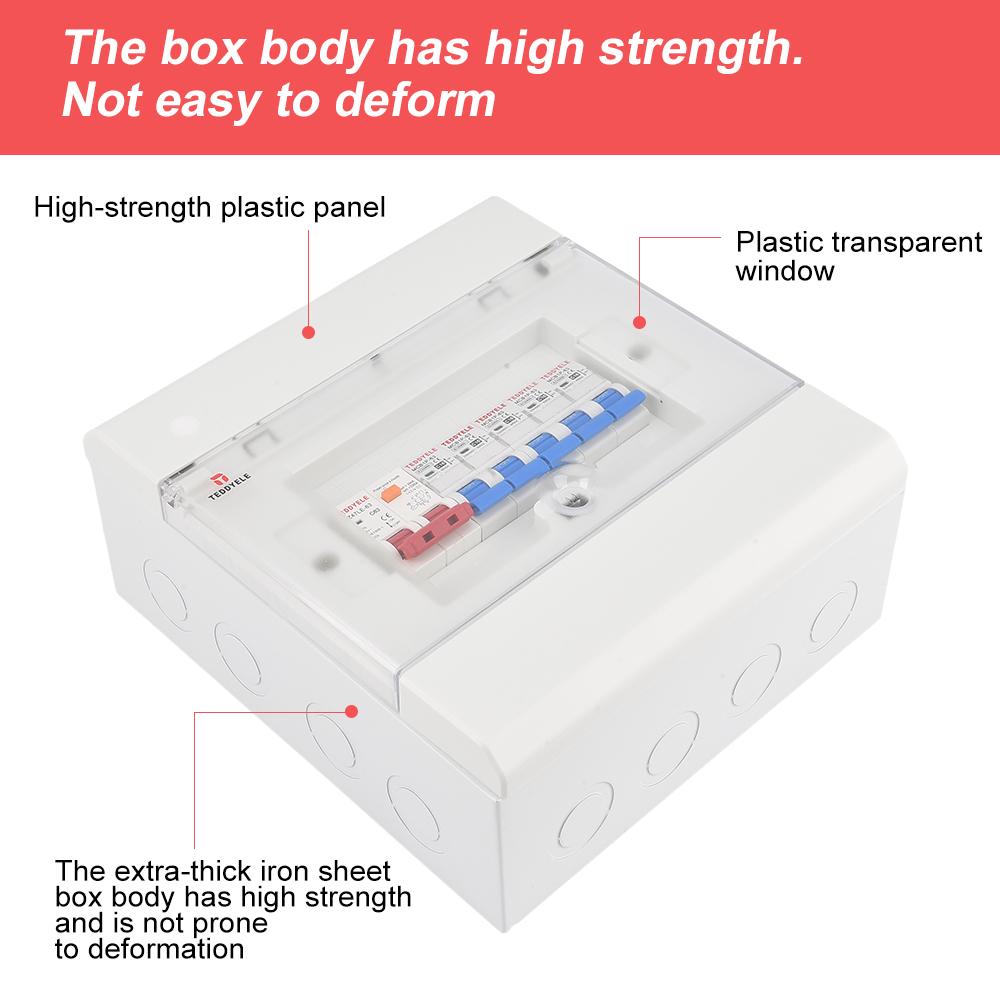

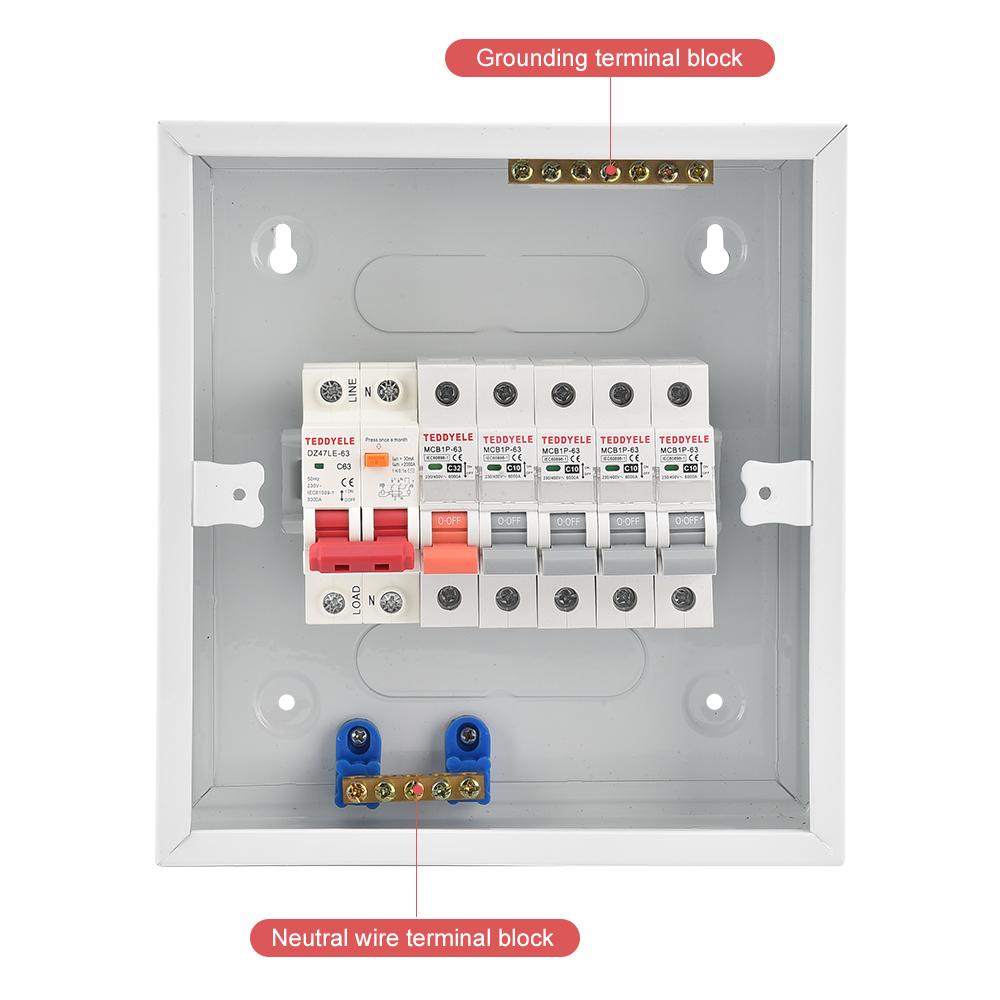

Металлический корпус на 7 цепей, прозрачная крышка, защита от утечки, комбинированный распределительный щит с автоматическими выключателями для бытового и коммерческого использования при AC220V

* 1. Функция и область применения- **Функция**: Миниатюрный автоматический выключатель с ограничением тока и высокой отключающей способностью с защитой от перегрузки и короткого замыкания защита.- **Область применения**:

- Переменный ток 50 Гц, номинальное напряжение 230 В/400 В, номинальный ток до 63 А.

- Не подходит для защиты двигателя.- **Условия эксплуатации**:

- Высота не более 2000 м.

- Температура окружающей среды: -от 5℃ до +40℃, средняя температура не выше +35℃.

- влажность: Не более 50% при +40℃, до 90% при 20℃.

- Категория установки: II, III.

- Степень загрязнения: 2.

- Отсутствие взрывоопасных или коррозионных газов, пыли, дождя, снега или значительной вибрации.

**2. Модель и ее значение**- **Пример модели**: DZ47-63

- ДЗ: Автоматический выключатель.

- 47: Номер дизайна.

- 63: Размер рамы.

**3. Технические характеристики**- **Классификация**:

- По мгновенному току срабатывания: Тип C, Тип D.

- По количеству полюсов: 1P, 2P, 3P, 4P.

**4. Использование и обслуживание**- **Осмотр**:

- Проверьте, соответствуют ли технические параметры на отпечатке требованиям.

- Используйте мегаомметр 500 В для проверки сопротивления изоляции.- **Проверка работы**: Откройте и закройте несколько раз, чтобы убедиться в плавной работе.- **Настройка температуры**: 30℃±5℃.

**5. Предупреждения и информация по безопасности**- **Меры предосторожности**:

- Только для защиты от перегрузки и короткого замыкания.

- Установка должна выполняться профессионалами.

- Не работайте мокрыми руками.

- Не работать под напряжением.

- Перед использованием проведите испытания изоляции.

- Не допускайте короткого замыкания проводов под напряжением.

- Не изменяйте заводские настройки.

- Выясните причину срабатывания защиты перед сбросом.

**6. Типичные неисправности и решения**- **Неисправности**:

- Не закрывается.

- Перегрев на клеммах.

- Частые срабатывания. - **Решения**:

- Устраните короткие замыкания.

- Снизить нагрузку.

- Замените неисправные механизмы.

- Затяните клеммные винты.

- Замените окисленные клеммы.
