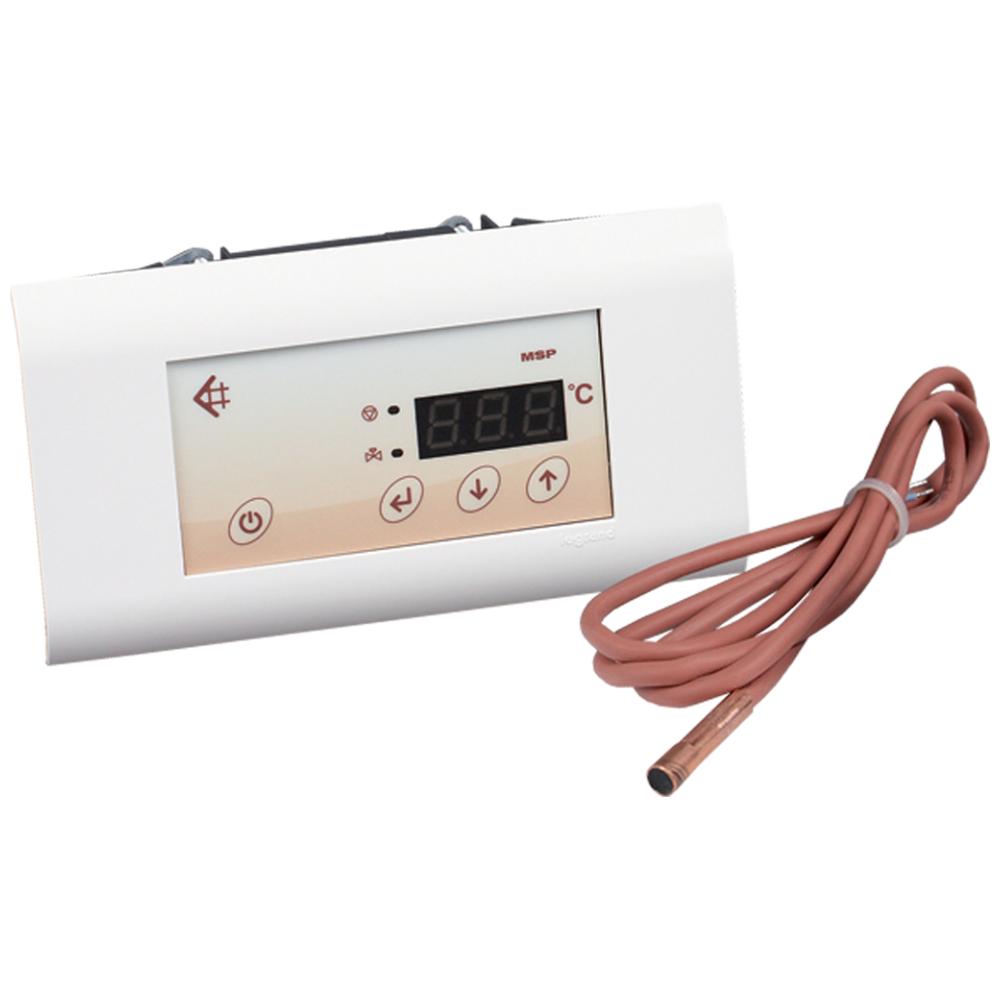

Контроллер насоса

Микропроцессорный контроллер насоса – это устройство, которое постоянно контролирует температуру в водяной рубашке камина и на основании заданных параметров управляет двумя выходами, к которым обычно подключаются циркуляционный насос и клапан центрального отопления.. Температура и гистерезис устанавливаются для каждого выхода.. Параметры определяют точку переключения выходного состояния.. Выход насоса ЦО включается после превышения температуры – заданной температуры плюс гистерезис.

Выключение происходит после снижения температуры ниже заданной температуры минус гистерезис и дополнительного времени ожидания в 30 минут.. В этот же момент контроллер переходит в спящий режим. Второй вывод аналогичен, но отключение происходит сразу после превышения температуры – заданная температура минус гистерезис.. Помимо основных функций, контроллер также информирует о превышении аварийной температуры, защищает установку от замерзания путем автоматического включения насоса ЦО в случае падения температуры ниже 4°С и автоматического выхода из спящего режима при обнаружении повышения температуры. температура жидкости в системе.

ТЕХНИЧЕСКИЕ ДАННЫЕ:

Электропитание - 230 В переменного тока.

Потребляемая мощность (контроллер без внешних устройств) - 2,3 ВА

Суммарная нагрузочная способность выходов 2 x 230 В переменного тока - 300 ВА для непрерывной работы

Рабочая температура - 5oC - 40oC

Влажность - 20% - 80% относительной влажности.

Диапазон регулирования температуры - 30°С – 95°С.

Датчик температуры - ПТ-100 с силиконовым кабелем (рабочая температура кабеля - 60оС - 180оС, кратковременно 220оС).

Управление масляной или газовой печью в системе с камином происходит автоматически.. Если мы начнем отапливать камином, автоматическое управление масляной или газовой печью повысит температуру в доме, и, таким образом, масляная или газовая печь не включится, пока мы не прекратим отопление с помощью камина.. Ночью, когда дрова в камине заканчиваются и температура начинает падать, автоматически включается масляная или газовая печь.. Поэтому нет необходимости подключать контроллер камина и управление масляной или газовой печью.
