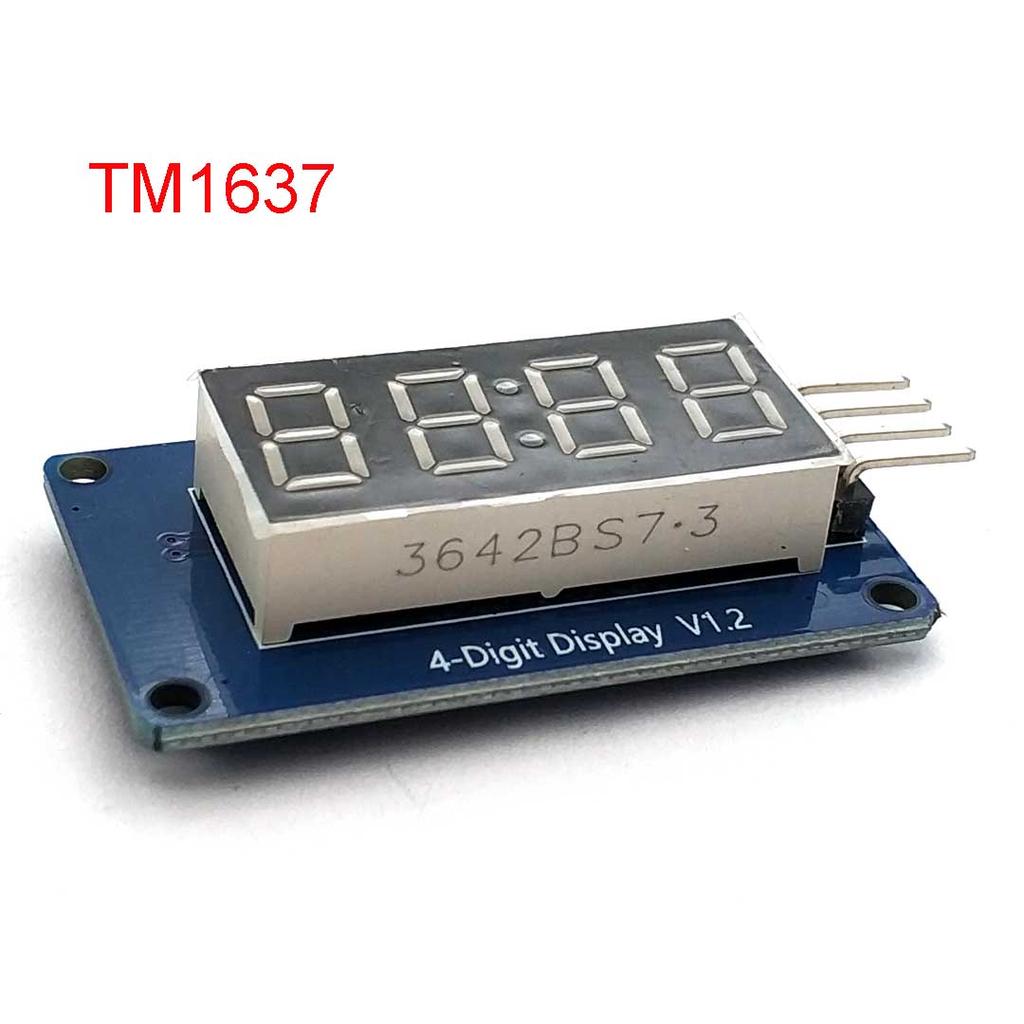

ТМ1637:
Модуль представляет собой 12-контактный дисплейный модуль с 4-разрядной общей цифровой трубкой. (0,36 дюйма) с часовой стрелкой. Чип драйвера TM1637. Для управления 4-разрядным 8-сегментным цифровым индикатором микроконтроллеру требуется всего 2 сигнальных линии.
Особенности модуля заключаются в следующем::
Дисплей устройства представляет собой 4-значную красную цифровую трубку
Цифровая трубка 8-уровневая регулировка оттенков серого
Уровень интерфейса управления может быть 5 В или 3,3 В
4 отверстия для позиционирования винтов M2 для легкой установки
Интерфейс управленияВ общей сложности 4 контакта (GND, VCC, DIO, CLK), GND - земля, VCC - источник питания, DIO - входной и выходной контакт данных, CLK - контакт тактового сигнала;
Цифровая трубка: 4-значный общий анод с 0,36-дюймовой цифровой трубкой с точкой оценки, выделенной красным цветом;
Позиционирующее отверстие: 4 отверстия для позиционирования винтов M2, диаметр отверстия составляет 2,2 мм, что делает модуль простым в установке и позиционировании, а также реализует комбинацию модулей;
Обзор библиотечных процедур:
1. ЧасыДисплей: Используйте таймер 1 микроконтроллера на материнской плате для отсчета времени и вывода на 4-разрядный дисплей.
2. ЧислоПоток: 0~9, A, b, C, d, E, F и другие 16 символов перемещаются справа налево.
3. Секундомер: Используйте таймер 1 микроконтроллера на материнской плате для отсчета времени, и используйте кнопку для реализации функции секундомера.
TM1638-8 Кнопок:
Вес:28 г
цвет: как выставка изображений
Размер:75ммx48мм/2.95"x1.89"(дюймовый) (приблизительно)
Номинальное напряжение: DC12V
Диапазон напряжения: DC7.0 В-13.6 В
Входная мощность: 0,24 А
Номинальная скорость: 9500 об/с.M
Диапазон температур:-10.. 70 °С
Жизнь Тхспекта: 25 °C L10 при ожидаемом сроке службы 50000 часов
Несущая конструкция: бесплатное техническое обслуживание двойных шарикоподшипников
Направление вращения: ветер от стентов помещают эдукции, обращенные к ротору против часовой стрелки
Способ проводки: + красно-черный сигнал: синий (синяя линия, скорость линии сигнализации, на которую необходимо обратить внимание). Линия длиной около 20 см
Самый большой объем воздуха: 26,8 м? ч/ч
Защита электродвигателя : защита от перегрузки, защита от неправильного уровня и защита от тока блокировки сваливания
Минимальное давление ветра : 0.. 120 Па
Индекс шума : 41.9 дБ (К)
Материал качественный материал: стеклопластик, оболочка из ПБТ, лопасти PA
Объяснение функций : электронный реверсивный вентилятор постоянного тока ротора, комплектные электронные компоненты направленного управления

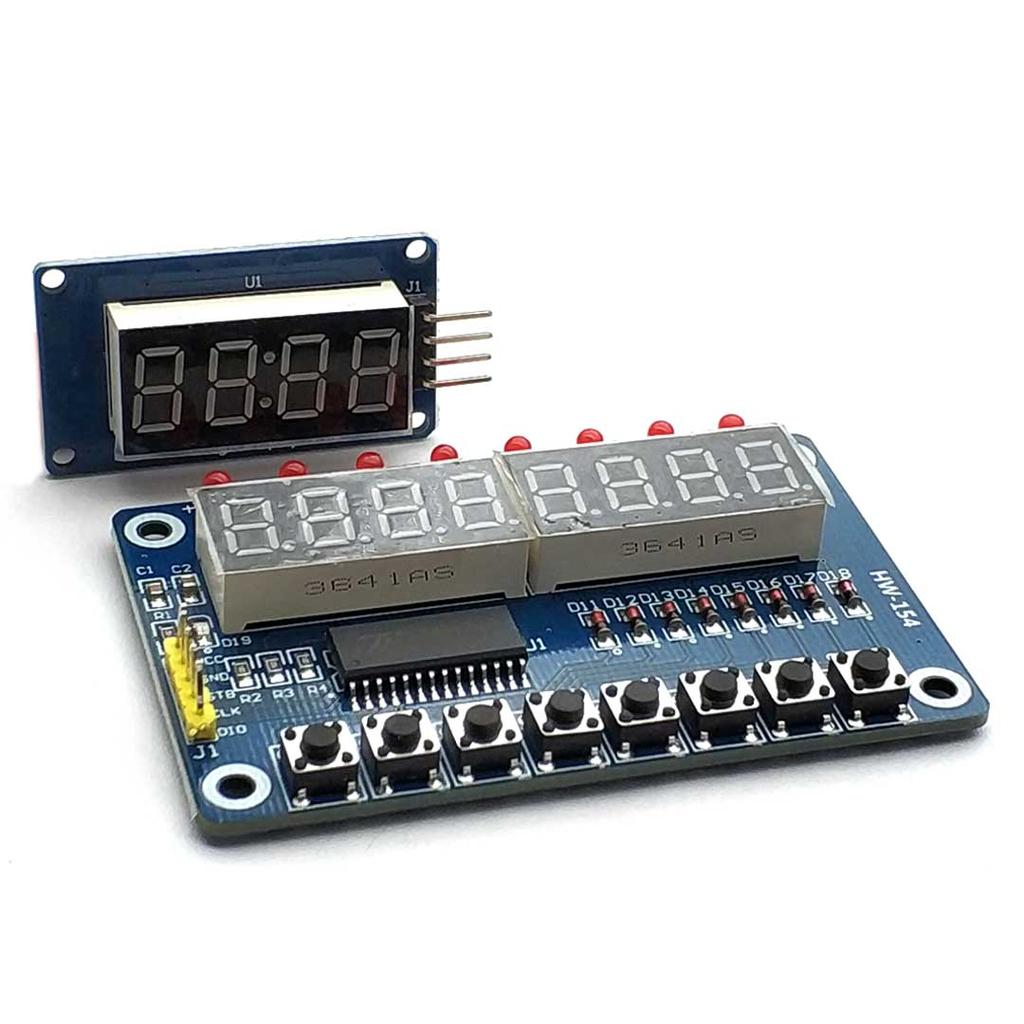

TM1638-16 Кнопок:
Наименование товара:Модуль сканирования TM1638
Используйте микросхему драйвера цифровой трубки TM1638 для управления светодиодной цифровой трубкой с общим анодом.
Самое большое преимущество: можно управлять только 3 обычными lO, сканирование MCU не требуется, что экономит ресурсы MCU.
С 8 8-сегментными цифровыми лампами (включая десятичную запятую).
2*8 всего 16 клавиш.
Поддержка 8 уровней регулировки яркости.
Использование технологии КМОП с низким энергопотреблением
Режим отображения 10 сегментов x 8 разрядов
Сканирование клавиш(8×3 бит)
Схема регулировки яркости (рабочий цикл 8 уровней регулируемый)
Последовательный интерфейс(CLK,STB,DIO)
Режим колебаний:РЦ-колебания (45кГц+5%)
Встроенная схема сброса при включении питания
Вес:34 г
цвет: как выставка изображений
Размер:68ммx68мм/2,68"x2,68"(дюймовый) (приблизительно)
В пакет включено
1 шт. Модуль цифрового индикатора
