описывать:

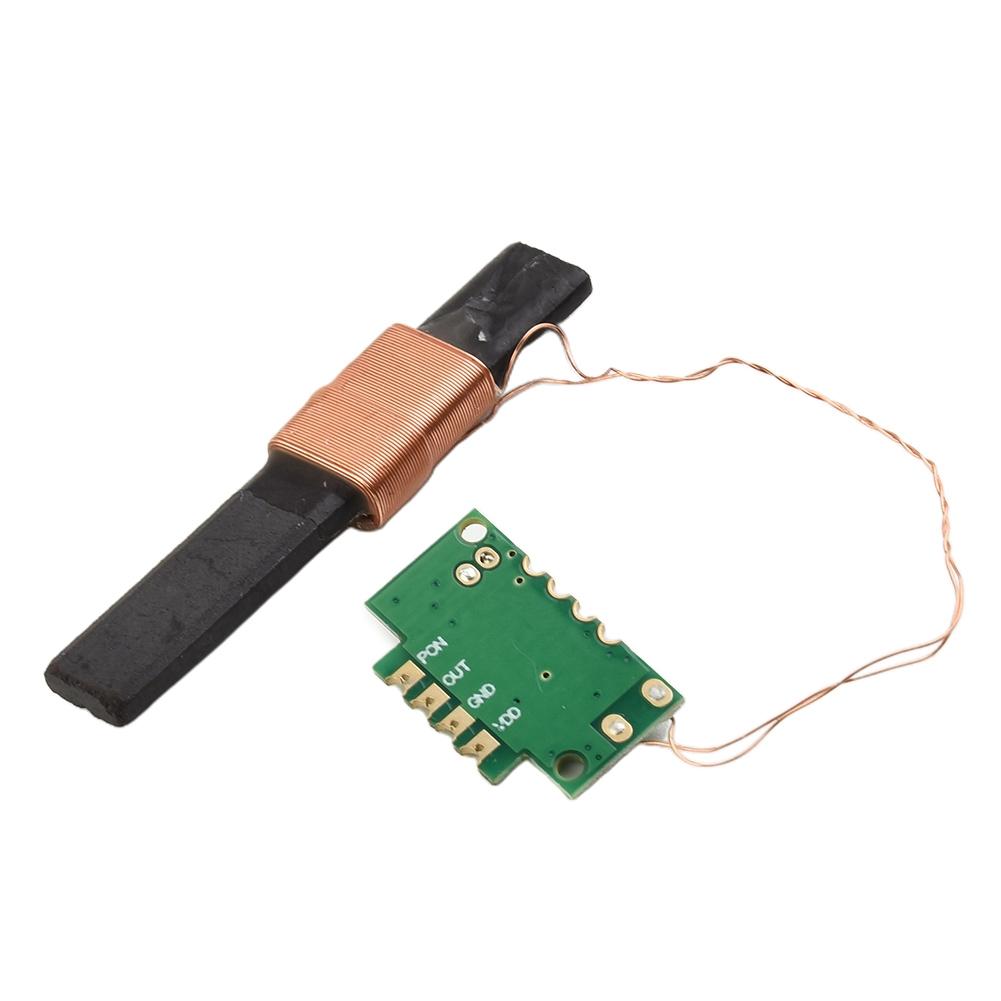

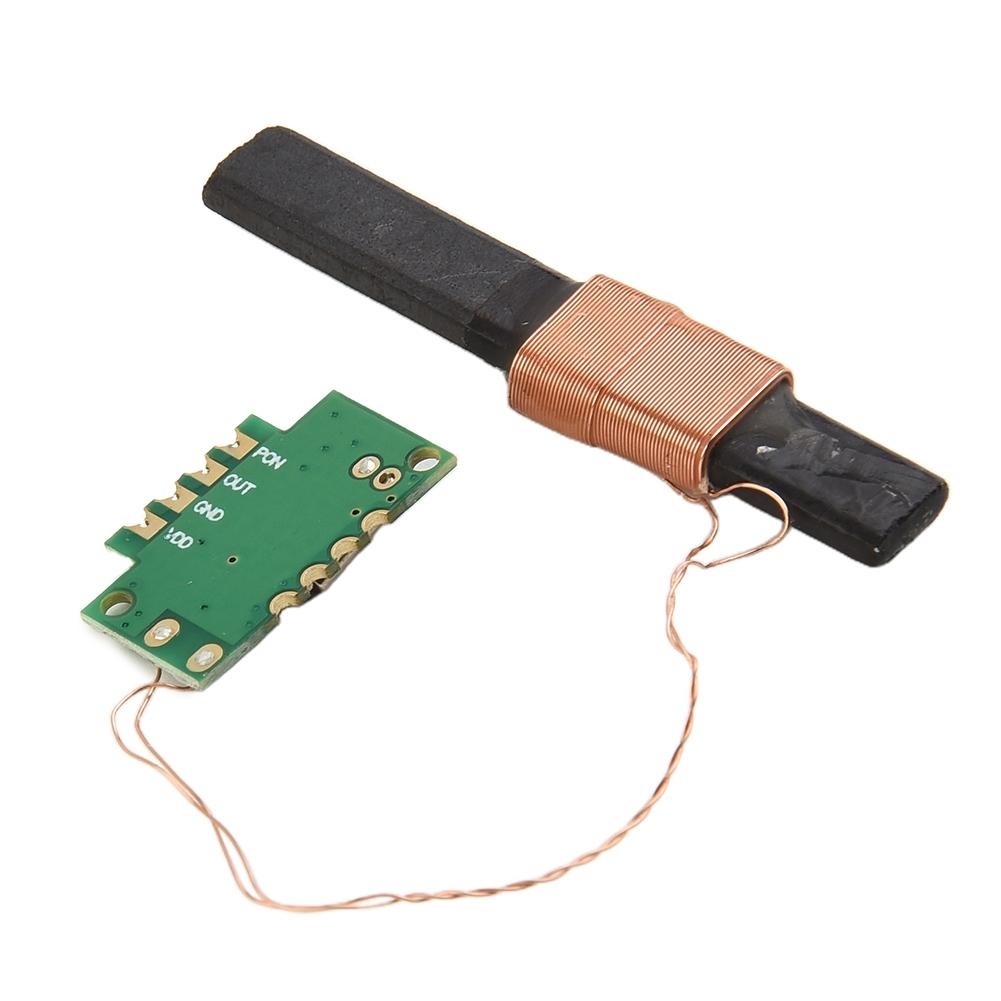

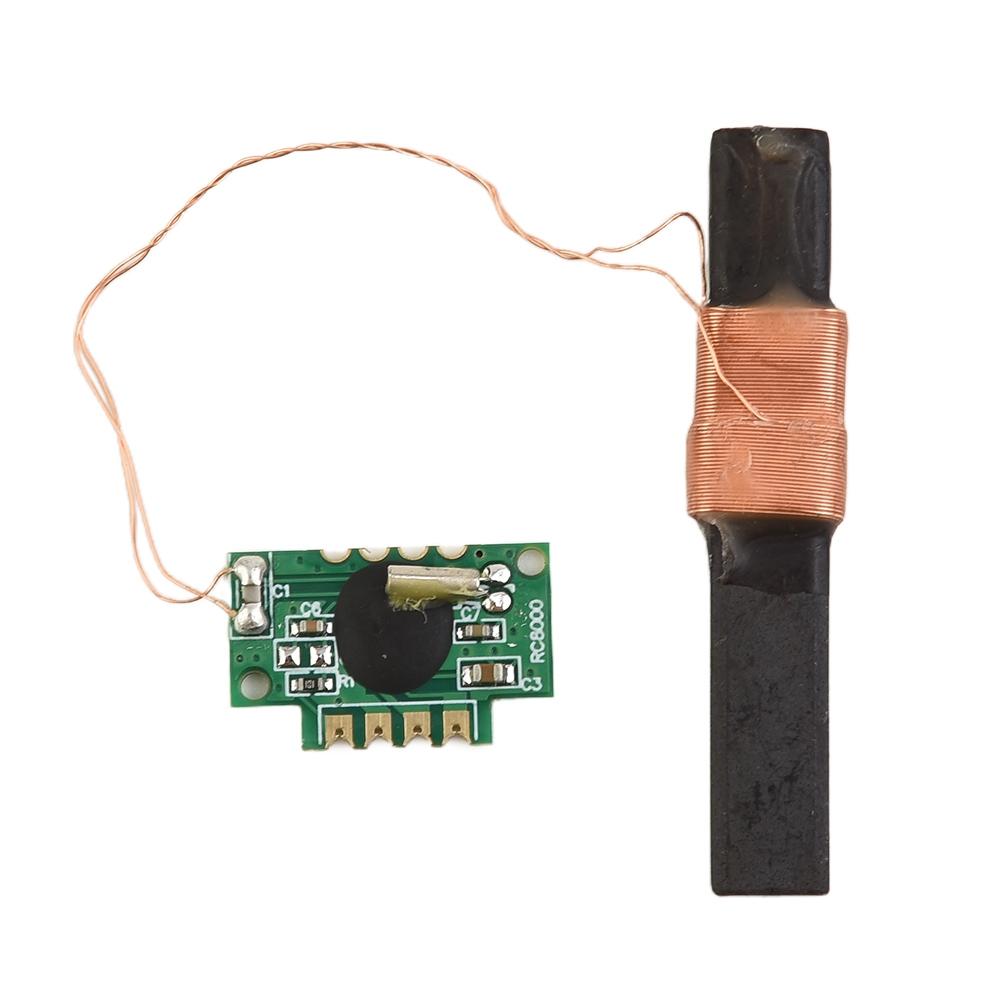

Модуль приемника DCF с антенной DCF, настроенный на передатчик сигнала времени DCF77 ( для Франкфурта 77,5 кГц). Индукционный сигнал антенны посылается в ИС для усиления, демодуляции, а затем идентифицируется микроконтроллером, так что дата и время центра синхронизации полностью согласованы.
Ниже вы найдете важные настройки и принципиальные схемы.
Технические характеристики
Номер продукта: ДЦФ-3850Н-800
Категория RCCM: Одночастотный модуль DCF/77,5 кГц

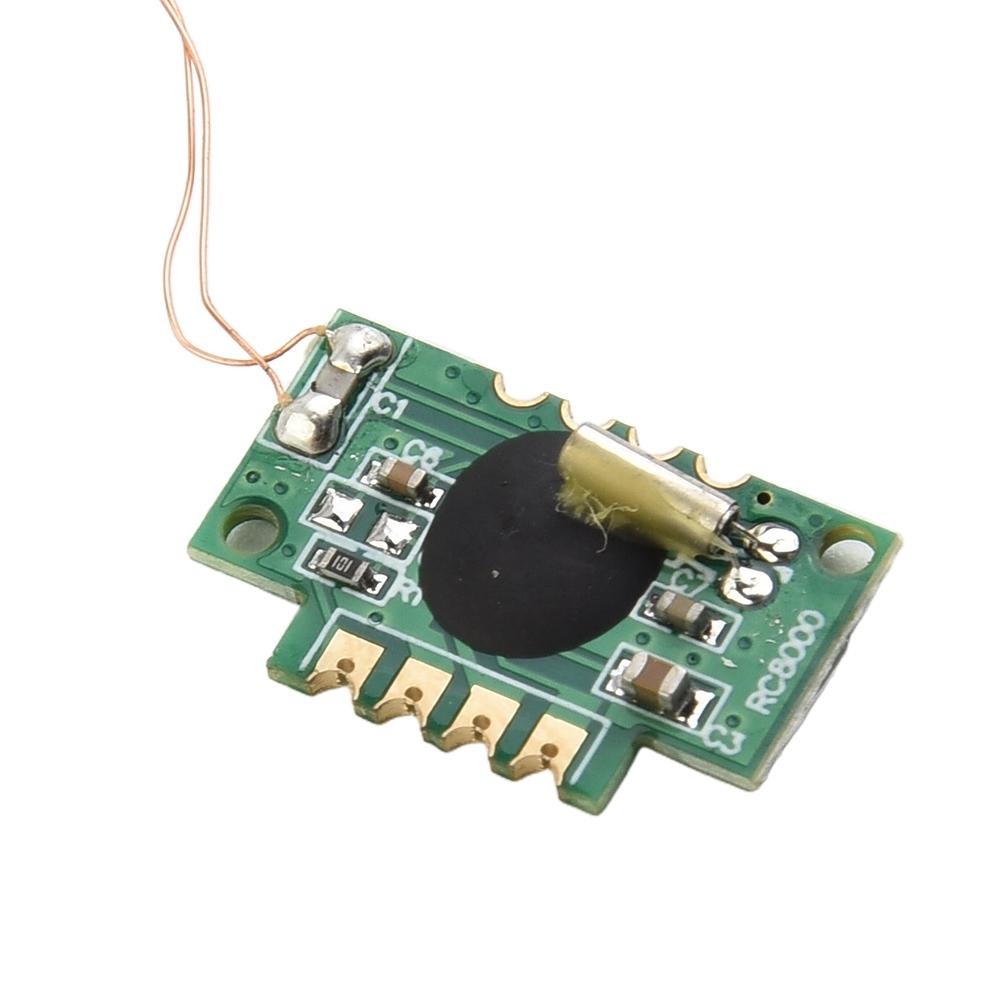

Размер PCBA: 21.5x13.5x1.0mm/FR4

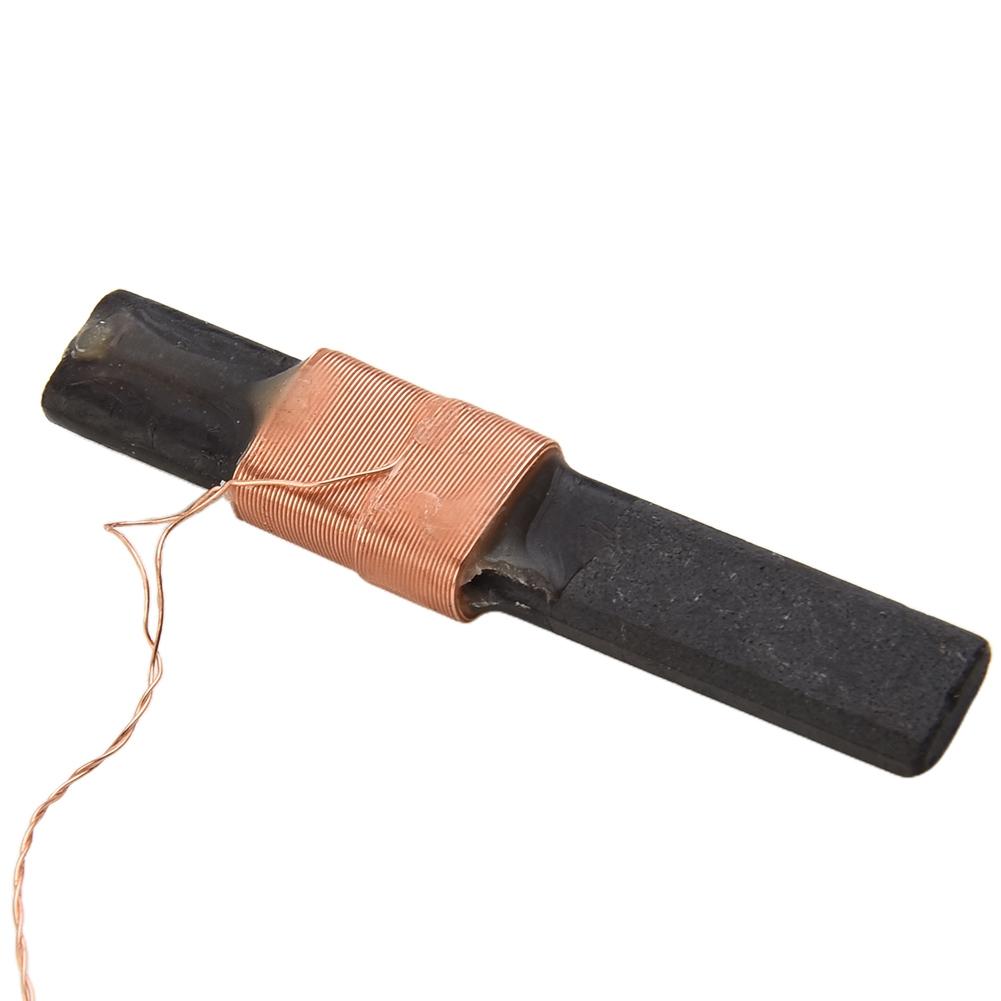

Размер антенны: AP3x8x50mm/Высокий Q
Номинальная частота: 77,5 кГц±300Гц
Чувствительность: 28±2дБ
Прием IC: SP6007 • Рабочее напряжение: 1,1...3,3 В
• Потребляемый ток: 85 мкА макс.
• Частота приема: 77,5 кГц
• Размер платы (без антенны) ДхШхВ: 22x13.5x1 мм
• Качество антенны: LxØ: 60x10мм
• Объем поставки: 1 шт ⇒ модуль приемника DCF с антенной • подключение: ⇒ Земля = Контакт ⇒ Рабочее напряжение = Контакт ⇒ Данные = Контакт T ⇒ Включение/выключение питания = Контакт P1
• Важное примечание: ⇒ PIN P1 является переключателем включения/выключения и должен быть установлен на логический низкий уровень.
уведомление: Одночастотный модуль не может переключаться между различными частотами DCF/WVB/HBG/BPC. для двухчастотного модуля JJY можно переключаться между двумя частотами 40K/60K. Как одночастотный модуль, он может принимать сигналы только в этой полосе частот.
В пакет включено:
1 * Модуль приемника
