описывать:

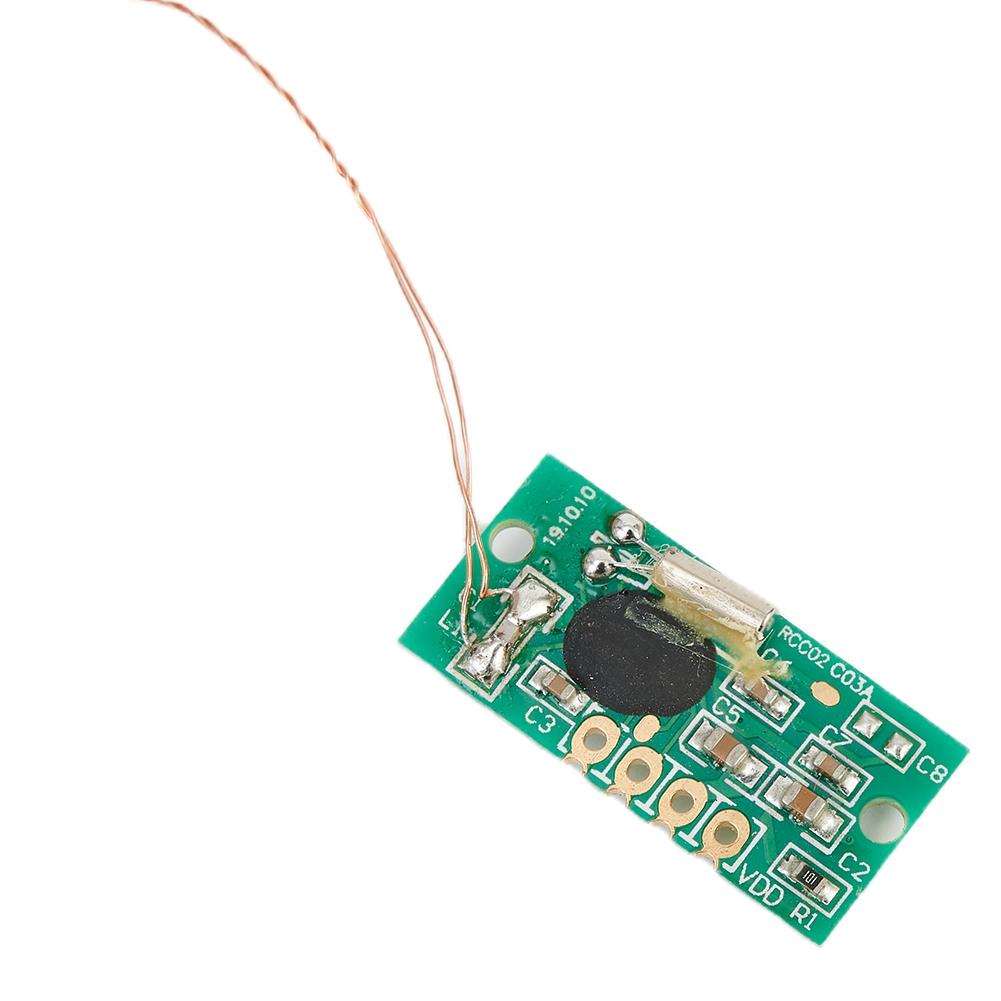

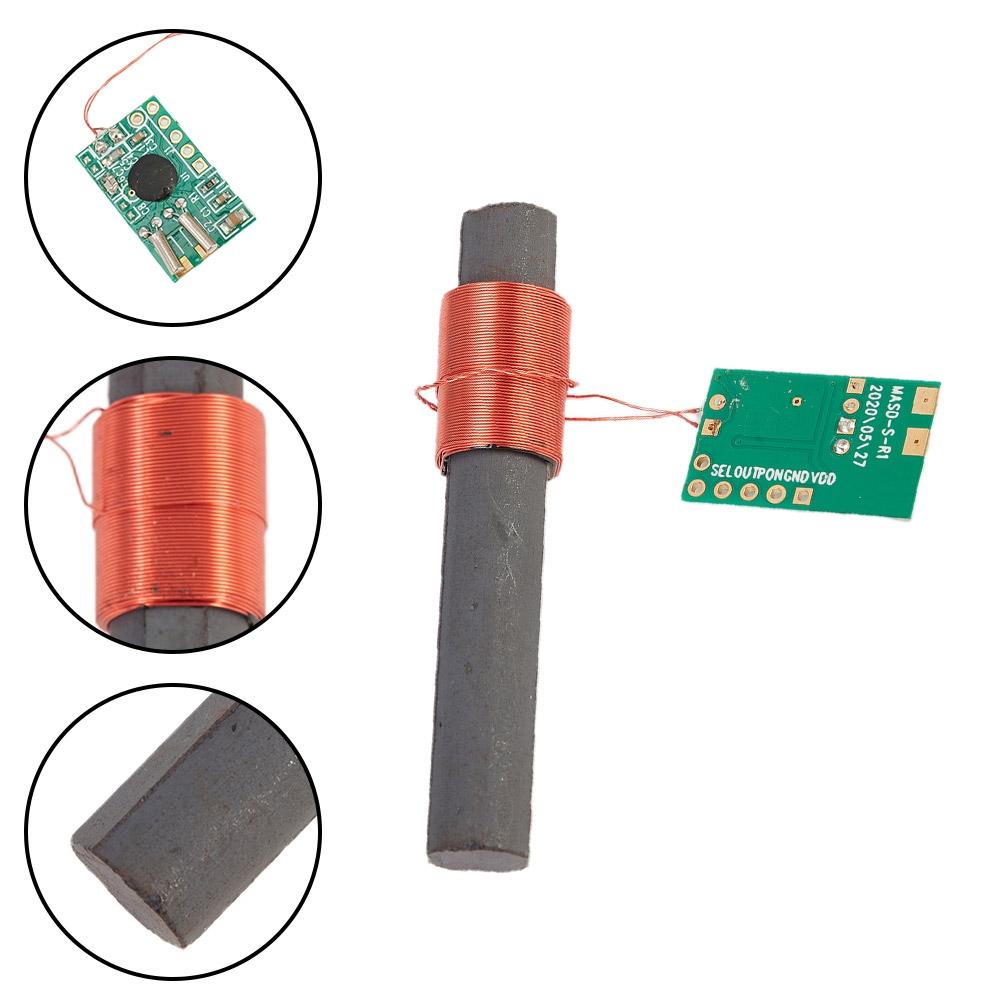

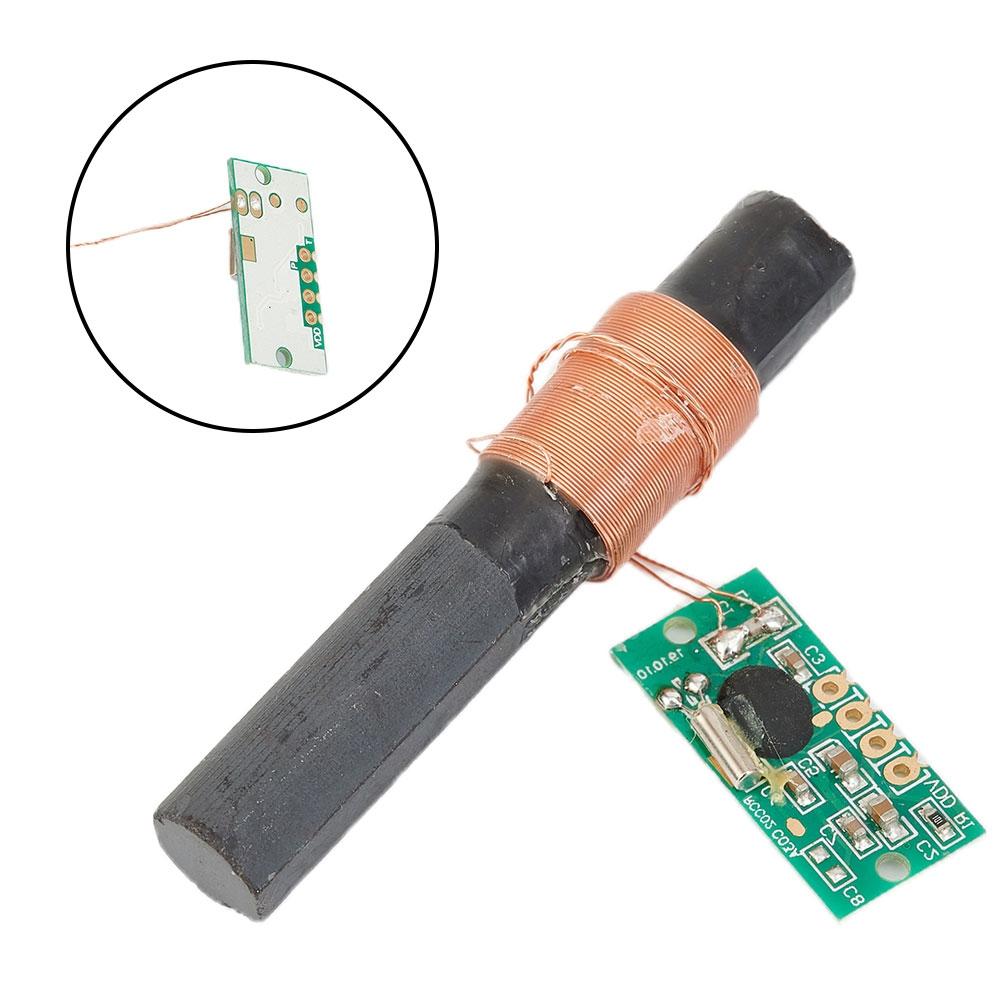

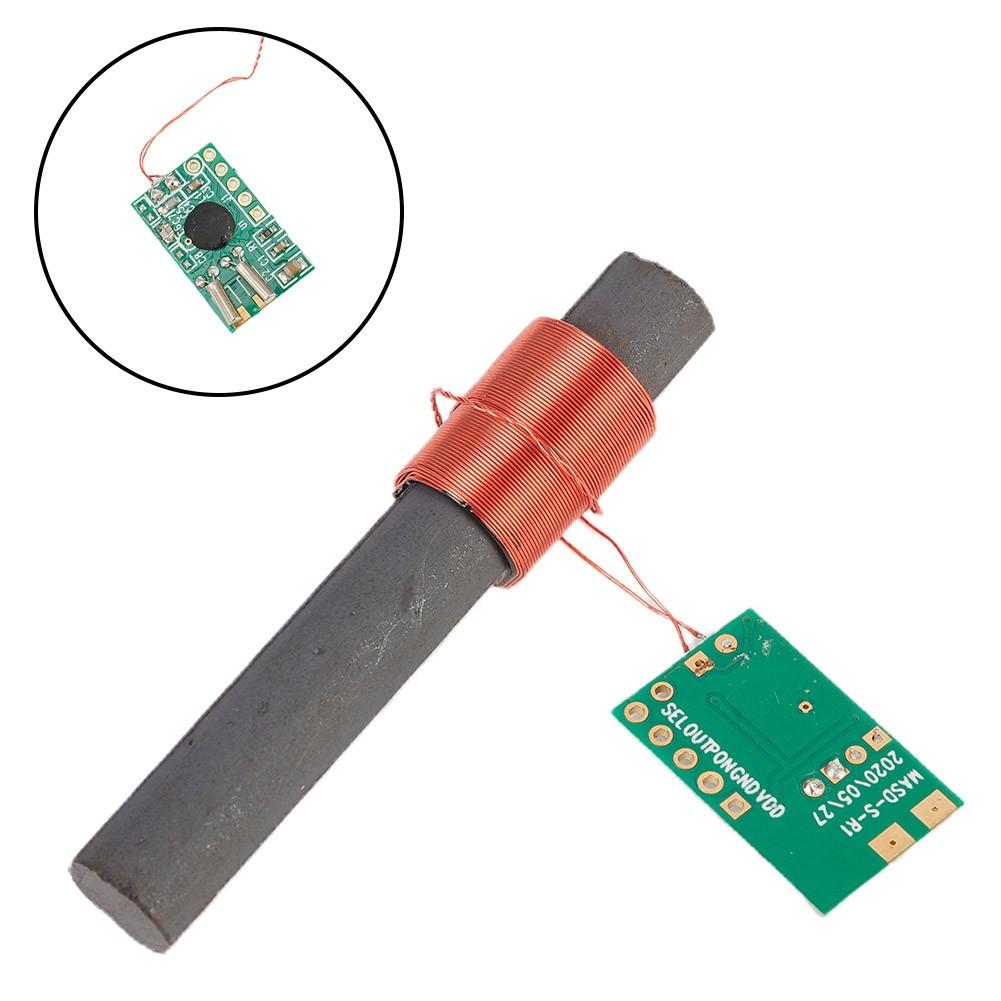

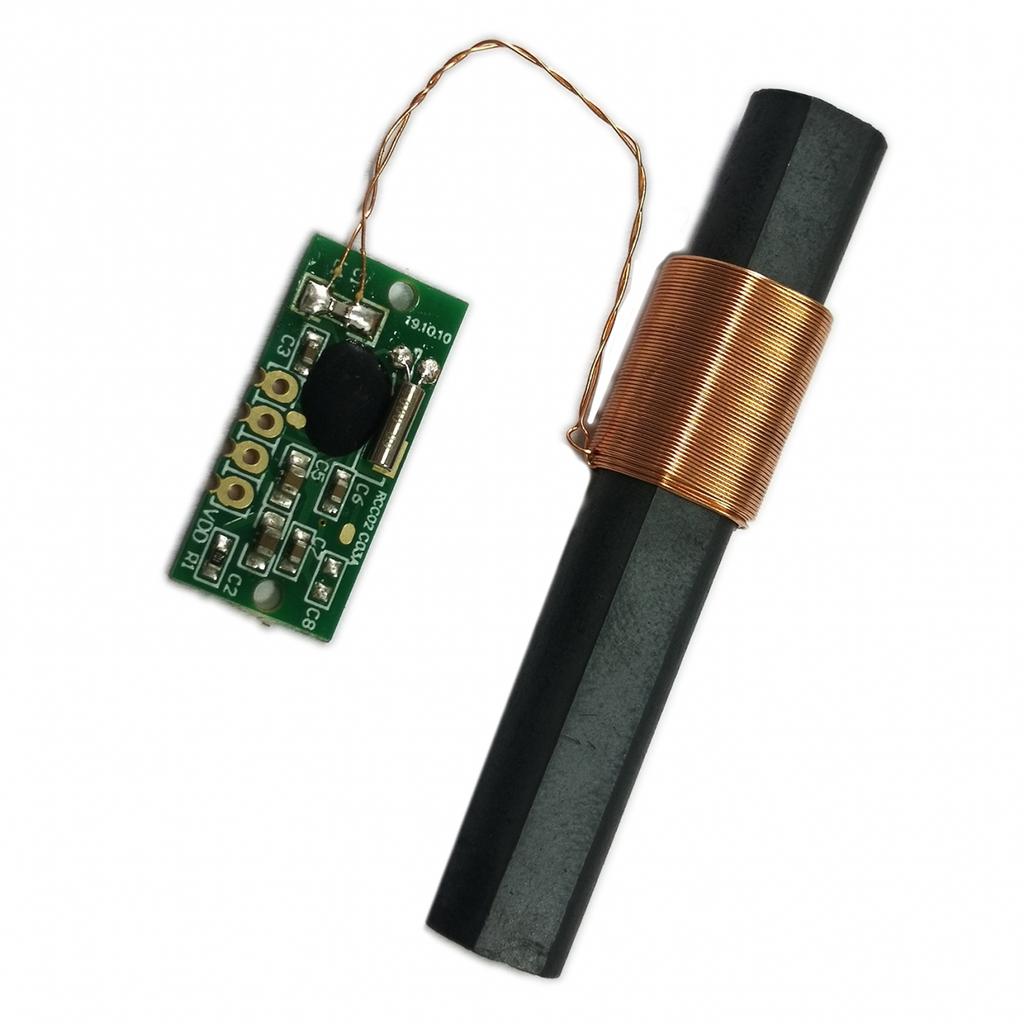

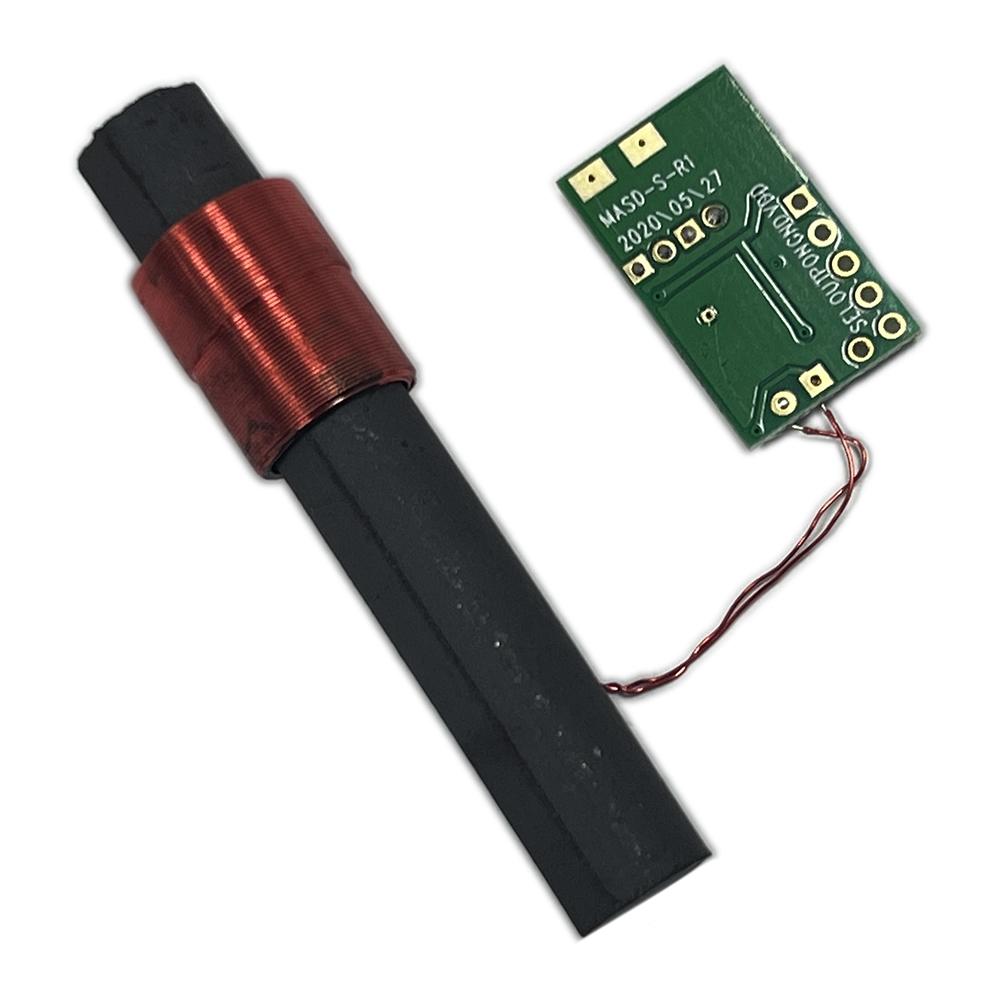

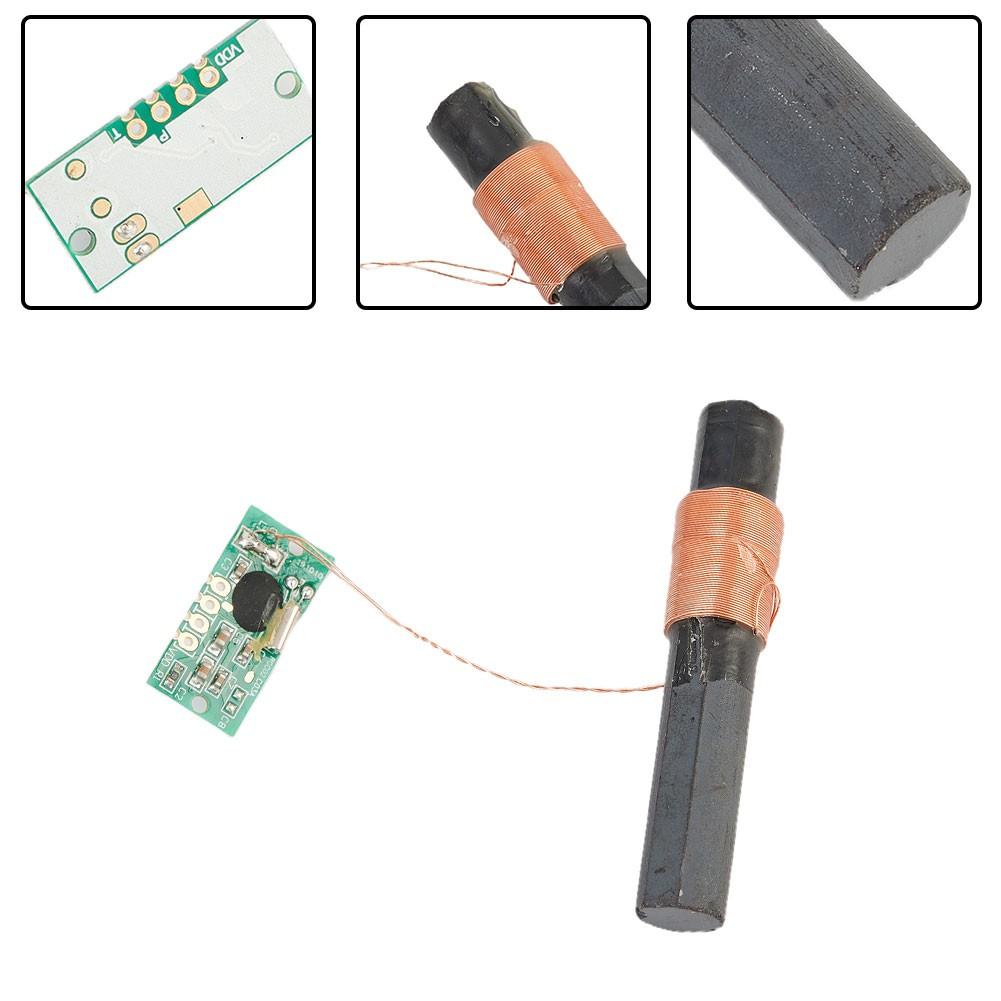

Модуль приемника DCF с антенной DCF, настроенный на передатчик сигнала времени DCF77 ( для Франкфурта 77,5 кГц). Индукционный сигнал антенны посылается в ИС для усиления, демодуляции, а затем идентифицируется микроконтроллером, так что дата и время центра синхронизации могут быть полностью согласованными.
Ниже вы найдете важные настройки и принципиальные схемы.
Технические характеристики
DCF---77,5 кГц одночастотная спецификация:
Номер продукта: ДЦФ-1060Н-03А
Категория RCCM: Одночастотный модуль DCF/77,5 кГц
Размер печатной платы: 25.0x11.5x1.0mm/FR4
Размер антенны: AR10x60mm/Высокий Q
Номинальная частота: 77,5 кГц±300Гц
Чувствительность: 27±2дБ
Прием IC: СМЭ6005
для спецификации JJY-40/60KHZ с двумя частотами
Номер продукта: для JJY-1060N-MAS
Категория RCCM: для двухчастотного модуля JJY/40+60 кГц
Размер печатной платы: 22.0x13.5x1.0mm/FR4
Размер антенны: AR10x60mm/Высокий Q
Номинальная частота: 40/60кГц±300Гц
Чувствительность: 40/60 тыс.:30/28±2дБ
Прием IC: MAS6181B • Рабочее напряжение: 1,1...3,3 В
• Потребляемый ток: 85 мкА макс.
• Частота приема: 77,5 кГц
• Размер платы (без антенны) ДхШхВ: 22x13.5x1 мм
• Качество антенны: LxØ: 60x10мм
• Объем поставки: 1 шт ⇒ модуль приемника DCF с антенной • подключение: ⇒ Земля = Контакт ⇒ Рабочее напряжение = Контакт ⇒ Данные = Контакт T ⇒ Включение/выключение питания = Контакт P1
⇒ Выбор частоты 40/60K = для SEL ⇒AGC(Примечание 4: Опциональное управление для включения/удержания АРУ
Контакт управления AON имеет внутреннее подтягивание, которое постоянно включает цепь AGC, если контакт AON остается неподключенным.
Опционально управление AON может использоваться для удержания и освобождения цепи АРУ. Привод шагового двигателя аналоговых часов или
часы могут издавать неприятный шум, который может привести к смещению входного усиления на неоптимальный уровень.. Этот
можно избежать, контролируя удержание СМЖЛ (AON = VSS) в периоды привода шагового двигателя и высвобождения АРУ
(AON = VDD) когда двигатели не приводятся в движение. СМЖЛ должен удерживаться только во время беспорядков и удерживаться на других
время, высвобождаемое из-за утечки, АРУ все еще может медленно изменяться при удержании.)
• Важное примечание: ⇒ PIN P1 является переключателем включения/выключения и должен быть установлен на логический низкий уровень.
уведомление: Одночастотные модули не могут переключаться между различными частотами DCF/WVB/HBG/BPC, для двухчастотных модулей JJY можно переключаться между двумя частотами 40K/60K, чтобы создать определенный одночастотный модуль, который может принимать сигналы только в этом диапазоне частот.
В пакет включено:
1 * Модуль приемника
