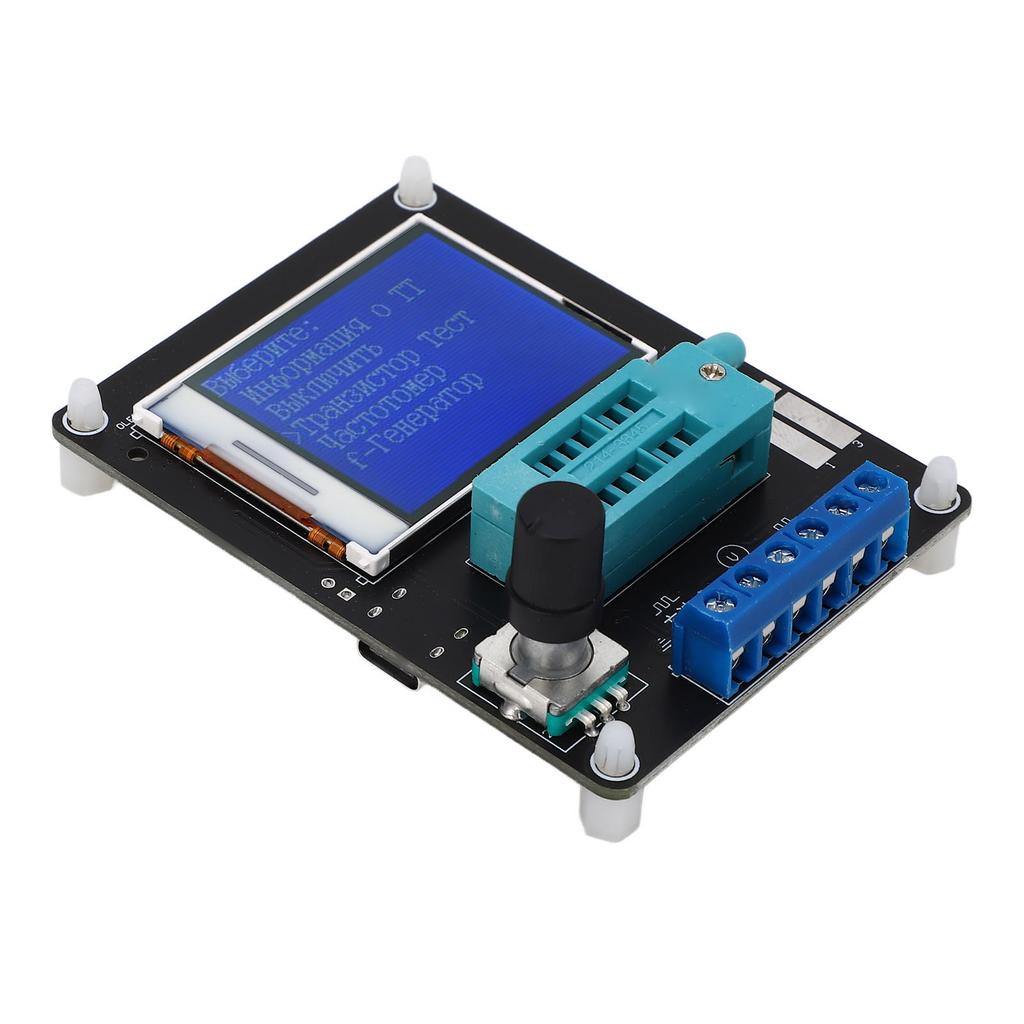

Характерная черта:
1. Цифровой ЖК-дисплей: Тестер транзисторов легко читается, отображает данные измерений и графики, управление вращающимся переключателем, удобное измерение с помощью кнопок.
2. Измерение частоты: Нажмите и удерживайте кнопку тестирования, чтобы выйти из функции измерения частоты.. Диапазон измерения частоты от 1 Гц до более 1 МГц. Когда измеренная частота ниже 25 кГц, отображается период.
3. Генератор прямоугольных волн: Многодиапазонная частота прямоугольных импульсов, поверните левую и правую кнопку тестирования, чтобы переключить различные частоты прямоугольных импульсов, нажмите и удерживайте кнопку тестирования, чтобы выйти из генератора прямоугольных импульсов.
4. Генератор импульсов: Поверните кнопку тестирования влево или вправо, чтобы отрегулировать скважность импульса от 1 до 99 процентов. . Нажмите и удерживайте кнопку тестирования, чтобы выйти из генератора импульсов.
5. Интерфейс питания: Тестер транзисторов использует интерфейс питания типа C 5 В для питания или его можно припаять к интерфейсу батареи 9 В для автоматического отключения, а ток выключения составляет всего около 20 нА.
Технические характеристики:
Тип объекта: Транзисторный тестер
Материал: печатная плата
модель: ГМ328А
Входное напряжение: Источник питания постоянного тока 5 В типа C
Рабочее напряжение: Около 30 мА
Подключаемое измерение: поддержка
Измерение патчей: поддержка
Негатив с силой: Без батареи
Метод контроля: Кодировщик
Экран монитора: 1,77-дюймовый цветной TFT-экран
Описание продукта.
Вращающийся кодирующий переключатель имеет 6 методов работы.: короткое нажатие, длинное нажатие, вращение влево, вращение вправо, нажмите и удерживайте вращение влево, нажмите и удерживайте вращение вправо.
Нажмите его в выключенном состоянии, чтобы включить питание и начать тестирование.
Если устройство не обнаружено после одного теста. Нажмите и удерживайте переключатель или поверните переключатель влево или вправо, чтобы войти в функциональное меню.. После входа в меню функций вы можете выбрать левый и правый переключатели над или под пунктом меню.. Чтобы войти в функциональный элемент, кратковременно нажмите переключатель. Если вам нужно выйти из функции, нажмите и удерживайте переключатель.
1. Калибровка тестера используется для устранения погрешностей его собственных компонентов и повышения точности итоговых результатов испытаний.. Калибровка делится на быструю калибровку и полнофункциональную калибровку.
2. Метод быстрой калибровки: используйте провод для замыкания трех контрольных точек TP1, TP2, TP3, затем нажмите кнопку тестирования, наблюдая за экраном. Цвет экрана изменится на белый на черном и появится сообщение «Режим самотестирования...?" будет появляться. появится, нажмите кнопку тестирования, чтобы войти в процесс быстрой калибровки; если появится подсказка «Режим самотестирования...?", если в течение 2 секунд не будет нажата ни одна клавиша, начнется нормальный процесс тестирования, и в конце будут отображены значения сопротивления проводов закороченных контрольных точек TP1, TP2 и TP3.. После входа в процесс быстрой калибровки на экране появятся некоторые данные, независимо от того,. Подождите, пока на экране не появится мигающая строка
«Изолирующий зонд!После этого снимите закороченные провода ТР1, ТР2 и ТР3.. Подождите, пока на экране не появится строка «Test End» и быстрая калибровка завершится.. Для первой калибровки используйте полнофункциональный режим калибровки.
3. Полнофункциональная калибровка требует доступа из меню функций и дополнительного конденсатора 220 нф.. Полнофункциональная калибровка выполняет более комплексный процесс калибровки и занимает больше времени.. В функциональном меню поверните кнопку тестирования к пункту меню «Самотестирование» и снова нажмите кнопку тестирования, чтобы войти в процесс полной функциональной калибровки.. Мигающая строка «Короткие зонды!на экране сначала появляется ", а затем, как при быстрой калибровке, замыкаете три контрольные точки проводами и ждете процесса калибровки. Мигающая строка «Изолированные зонды!" на экране появляется строка "1 | | 3>100нф" на контрольные точки TP1 и TP3 устанавливаются подготовленные конденсаторы емкостью 220нф. Дождитесь, пока на экране не появится сообщение «Завершение теста», чтобы завершить полнофункциональный процесс калибровки.
Список пакетов:
1 x Тестер транзисторов1 x Крышка ручки1 x Ящик для хранения
уведомление:
Перед проверкой емкости разрядите конденсатор, прежде чем вставлять его в держатель для измерения, в противном случае микроконтроллер тестера может быть поврежден. Цифровой ЖК-дисплей: Тестер транзисторов легко читается, отображает данные измерений и графики, управление вращающимся переключателем, удобное измерение с помощью кнопок.
Измерение частоты: Нажмите и удерживайте кнопку тестирования, чтобы выйти из функции измерения частоты.. Диапазон измерения частоты от 1 Гц до более 1 МГц. Когда измеренная частота ниже 25 кГц, отображается период.
Генератор прямоугольных волн: Многодиапазонная частота прямоугольных импульсов, поверните левую и правую кнопку тестирования, чтобы переключить различные частоты прямоугольных импульсов, нажмите и удерживайте кнопку тестирования, чтобы выйти из генератора прямоугольных импульсов.
Генератор импульсов: Поверните кнопку тестирования влево или вправо, чтобы отрегулировать скважность импульса от 1 до 99 процентов. . Нажмите и удерживайте кнопку тестирования, чтобы выйти из генератора импульсов.
Интерфейс питания: Тестер транзисторов использует интерфейс питания типа C 5 В для питания или его можно припаять к интерфейсу батареи 9 В для автоматического отключения, а ток выключения составляет всего около 20 нА.
