Характерная черта:
1. Двухфазный гибридный шаговый двигатель имеет динамическое напряжение от 12 до 48 В, ток менее 5 А и внешний диаметр от 35 до 86 мм.
2. Водитель принимает управление разделением тока водителя, пульсация кручения двигателя невелика, работа на низкой скорости очень стабильна, и почти нет вибрации и шума.
3. Высокоскоростное кручение намного выше, чем у других двухфазных приводов, высокая точность позиционирования
4. Широко используется в гравировальных станках, станках с ЧПУ, упаковочном оборудовании и т. Д.
5. Средний контроль тока, двухфазный синусоидальный выход управления током и оптоизолированный вход-выход сигнала
6. Продукт имеет защиту от перенапряжения, пониженного напряжения, перегрузки по току и короткого замыкания
7. Сигнал автономного включения действителен, неисправность привода сбрасывается для отключения любых импульсов, а двигатель сохраняет кручение после выключения компонента выходной мощности привода.
8. Сигнал управления ПК может быть как высоким, так и активным низким.. Управляющий сигнал при активном высоком
9. Отрицательные клеммы вместе действуют как активный низкий сигнал, а положительные концы всех управляющих сигналов используются вместе как общий сигнал.
10. Функция половинного тока представляет собой импульс длительностью 200 мс, и выходной ток драйвера автоматически снижается до 50 процентов от номинального выходного тока для предотвращения нагрева двигателя.
11. Вокруг должно быть пространство 20 мм, и оно не должно быть размещено рядом с другим отопительным оборудованием, чтобы избежать пыли, масляного тумана, коррозионного газа, чрезмерной влажности и сильной вибрации.
Технические характеристики:
Тип объекта:
Входное напряжение: Вход постоянного тока 1248В
Ввод: Ток 15А, Шаговый двигатель Select Drive
Выходной ток: 0.2A5A
Температура Рабочая температура: 1045 по Цельсию ; Температура хранения 40 градусов Цельсия 70 градусов Цельсия
влажность: Без конденсации, без капли
Газ запрещает горючие газы и проводящую пыль

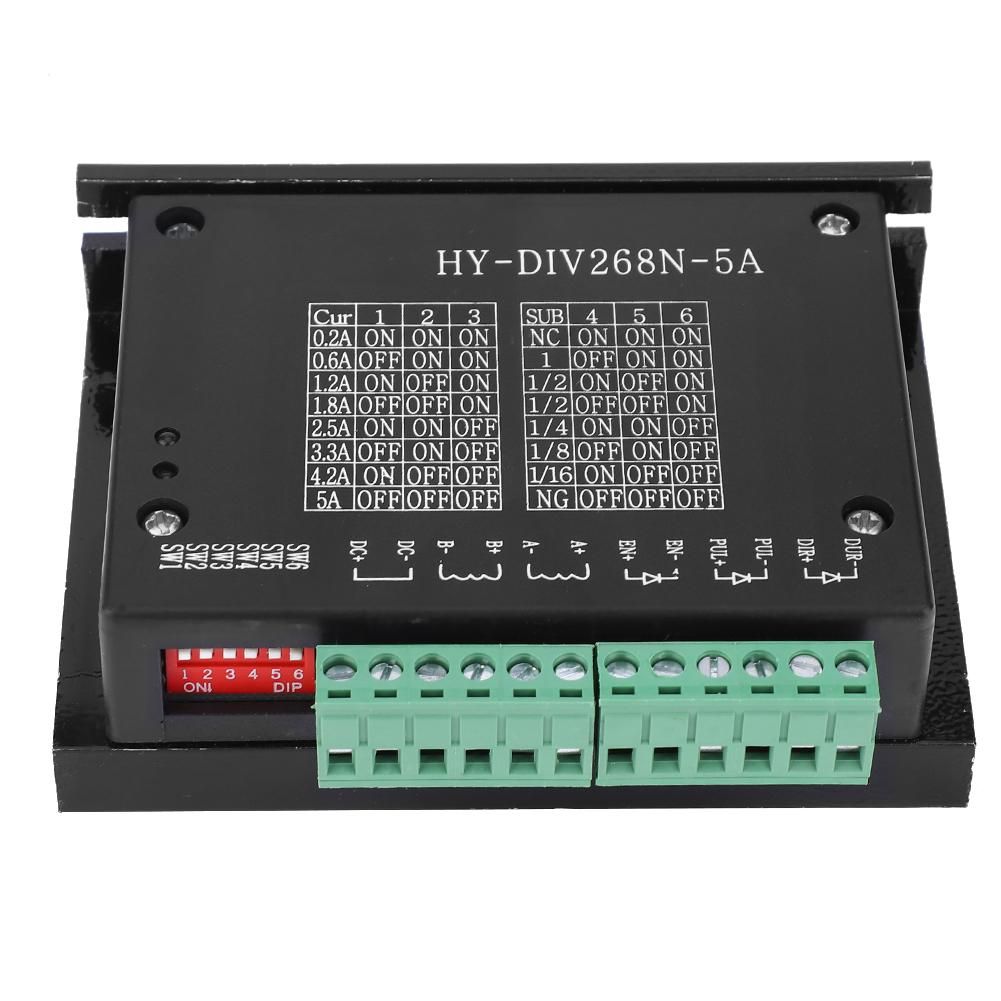

Установка количества шагов на шаг двигателя для двигателя 200(синхронизация), 400 (2 сегмента), 1600 (8 сегментов), и 3200 шагов (16 сегментов).
Интерфейс питания:
1. DC +, DC: Подключите питание накопителя
Постоянный ток +: Уровень питания постоянного тока, напряжение питания dc от 12 до 48 В, максимальный ток 5a
округ Колумбия: Отрицательный уровень питания постоянного тока.
2. A + AB + B: Подключение двухфазного гибридного шагового двигателя
Соединение драйвера и двухфазного гибридного шагового двигателя и четырехпроводной системы, параллельное и последовательное соединение обмоток двигателя и способ подключения, высокоскоростные характеристики высоки, но ток возбуждения большой (ток обмотки двигателя в 1,73 раза), при равном токе привода соединение при токе обмотки двигателя
Исправление проблем:
Индикация состояния
БЕГАТЬ: Зеленый свет работает нормально.
ЗАБЛУЖДАТЬСЯ: Красный свет, питание, индикатор, индикатор питания

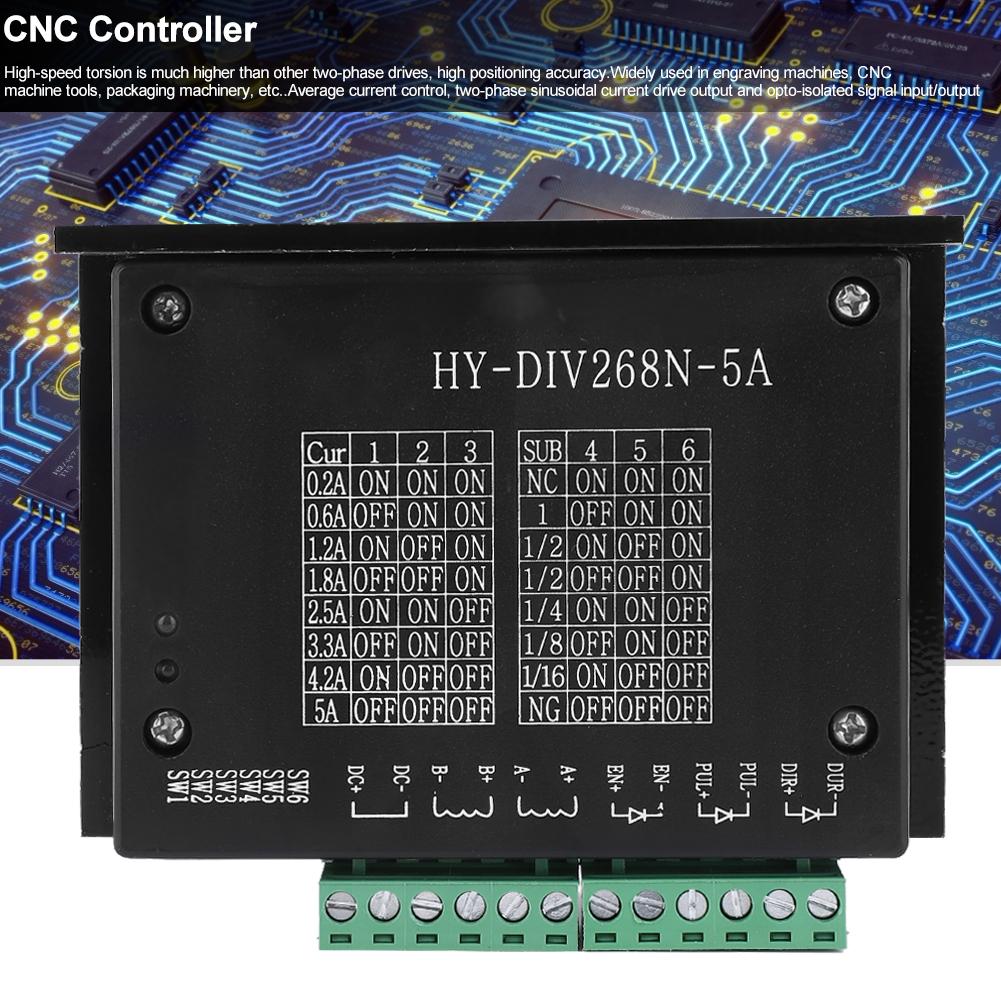

Определение управляющего сигнала:
ПУЛ +: шаг импульсный входной сигнал на стороне или положительный импульс сигнал входной положительный терминал
ПУЛ: Отрицательный вход отрицательного входного импульсного сигнала или положительного импульсного сигнала
ДИР +: введите сигнал направления шага с положительным направлением или введите положительный сигнал отрицательного импульса терминала
DIR: Отрицательная клемма для ввода сигнала направления шага или обратного импульсного сигнала в отрицательном направлении
EN +: В автономном режиме можно сбросить входной сигнал
EN: Отрицательный вход сигнала с возможностью сброса в автономном режиме.
Список пакетов:

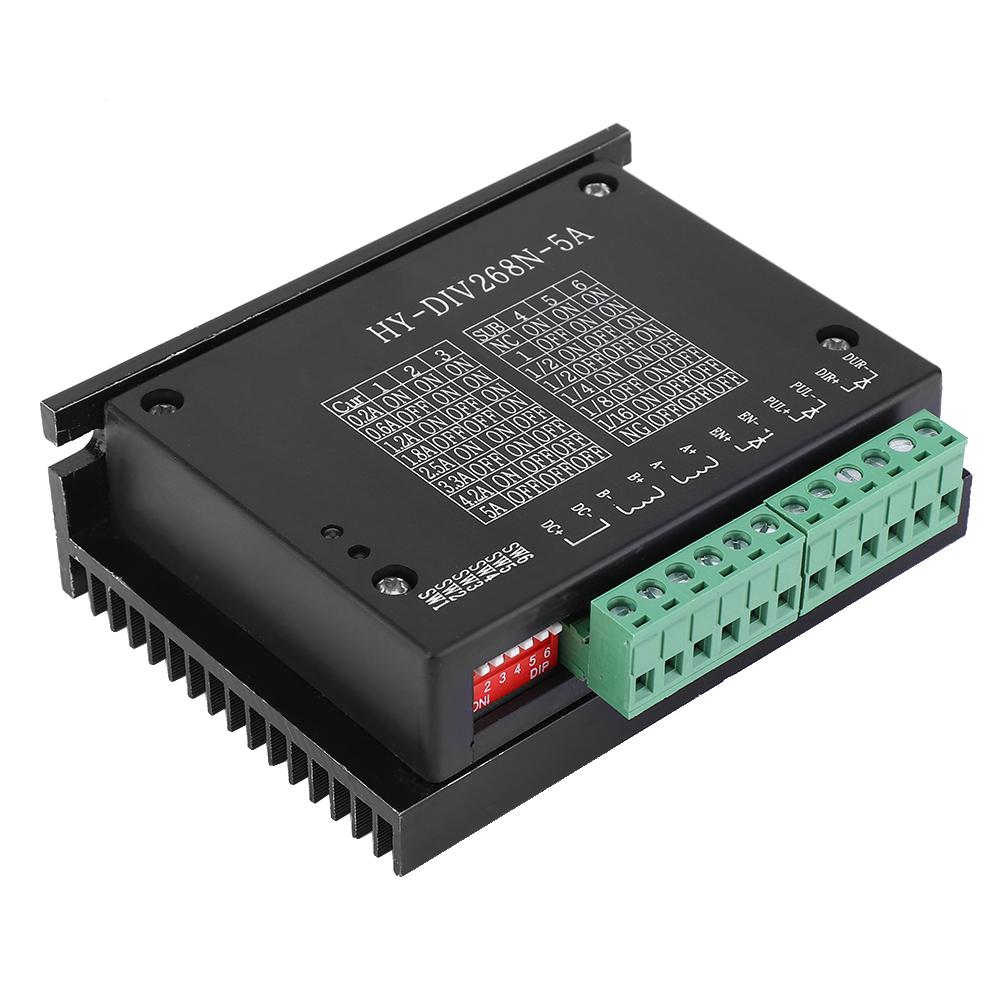

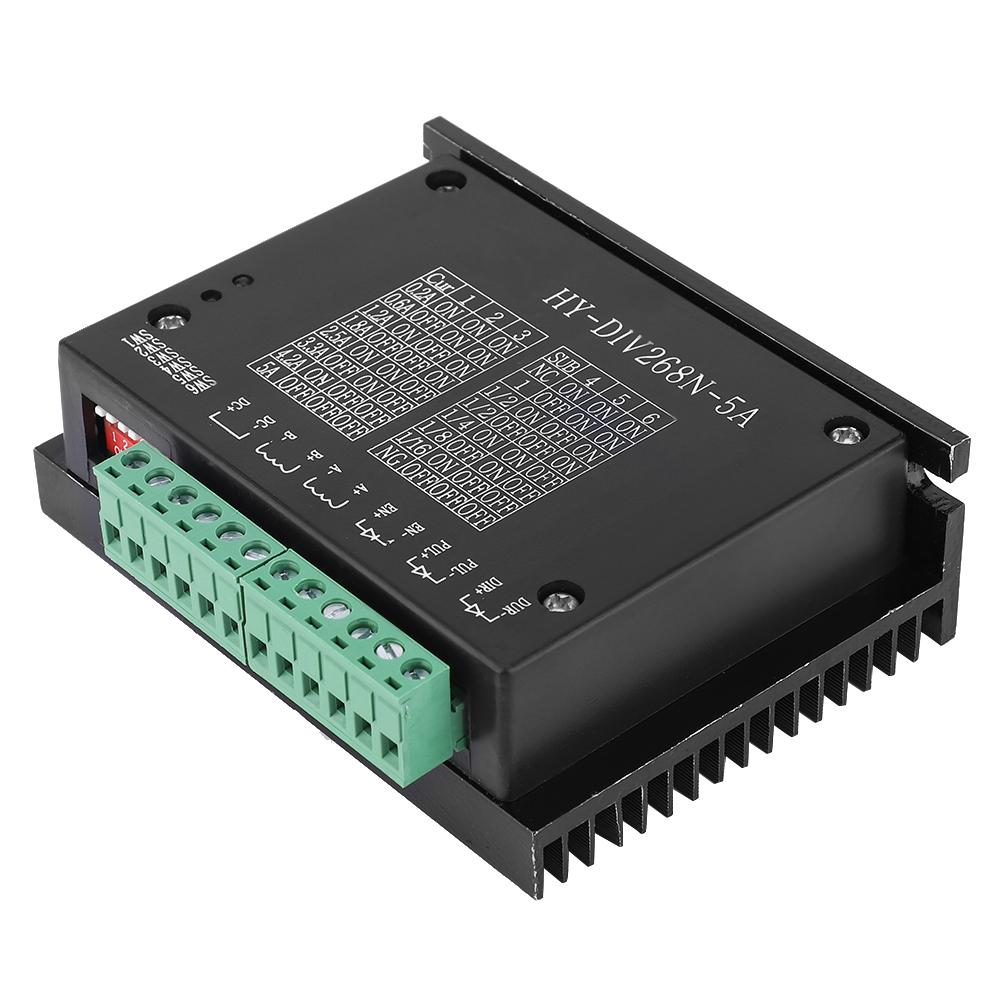

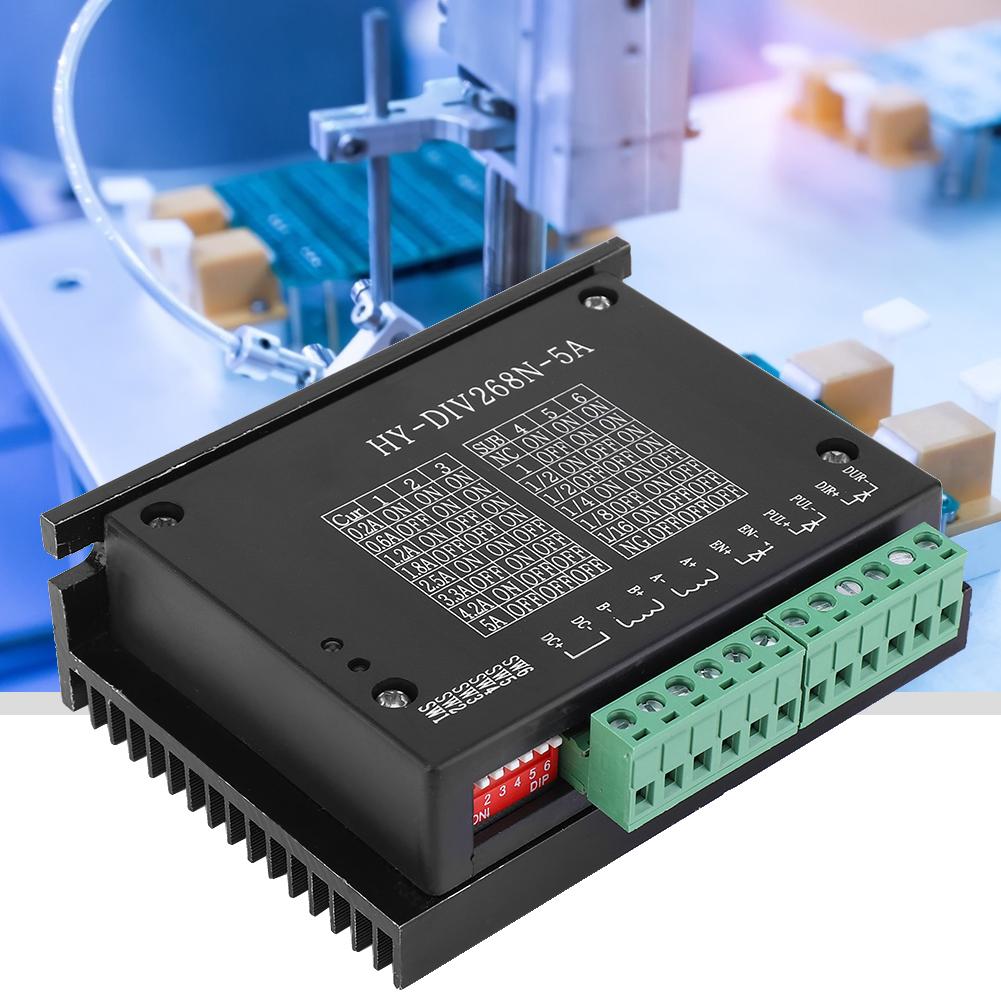

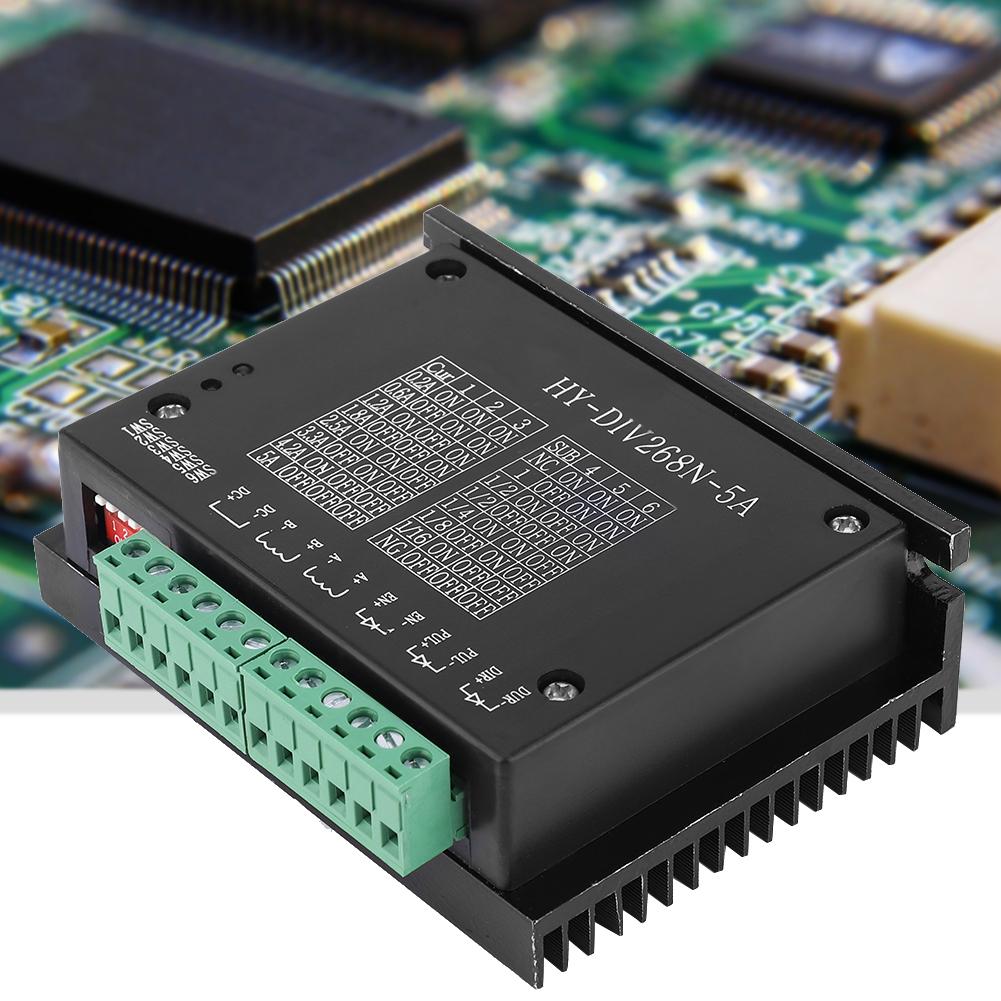

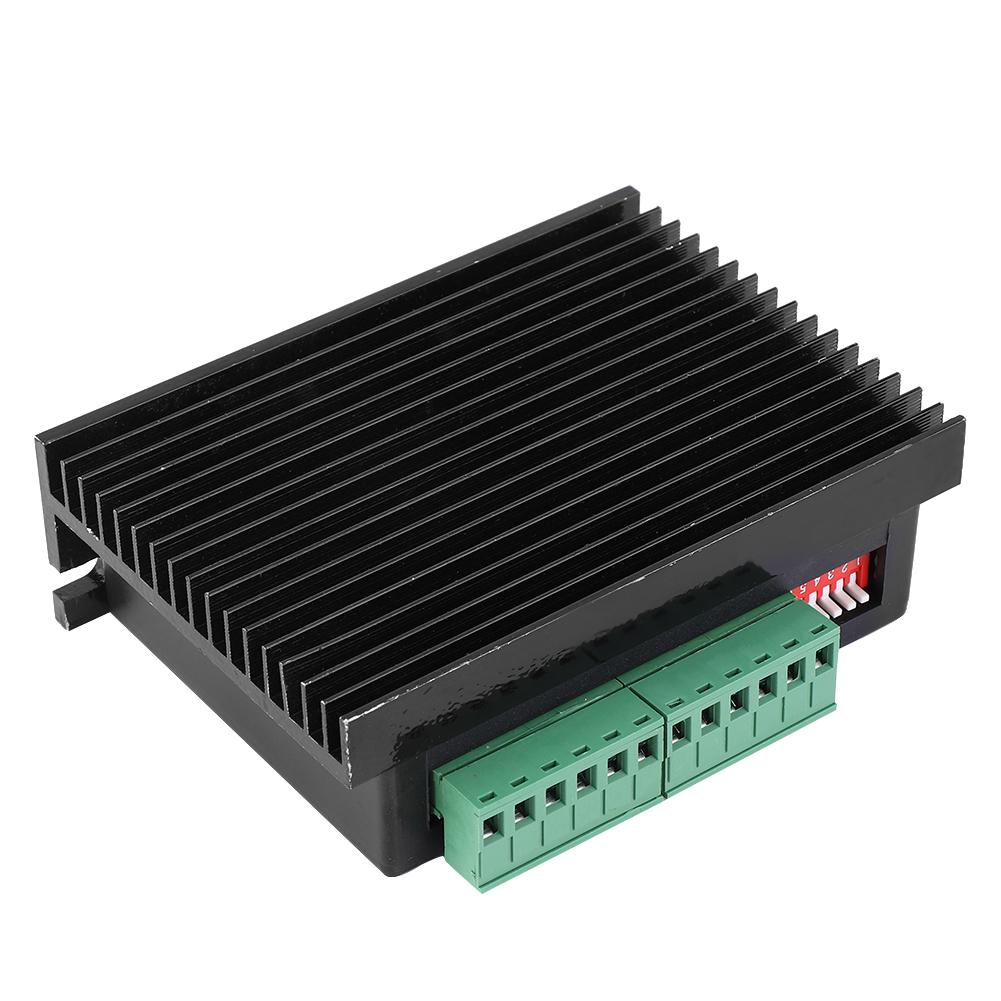

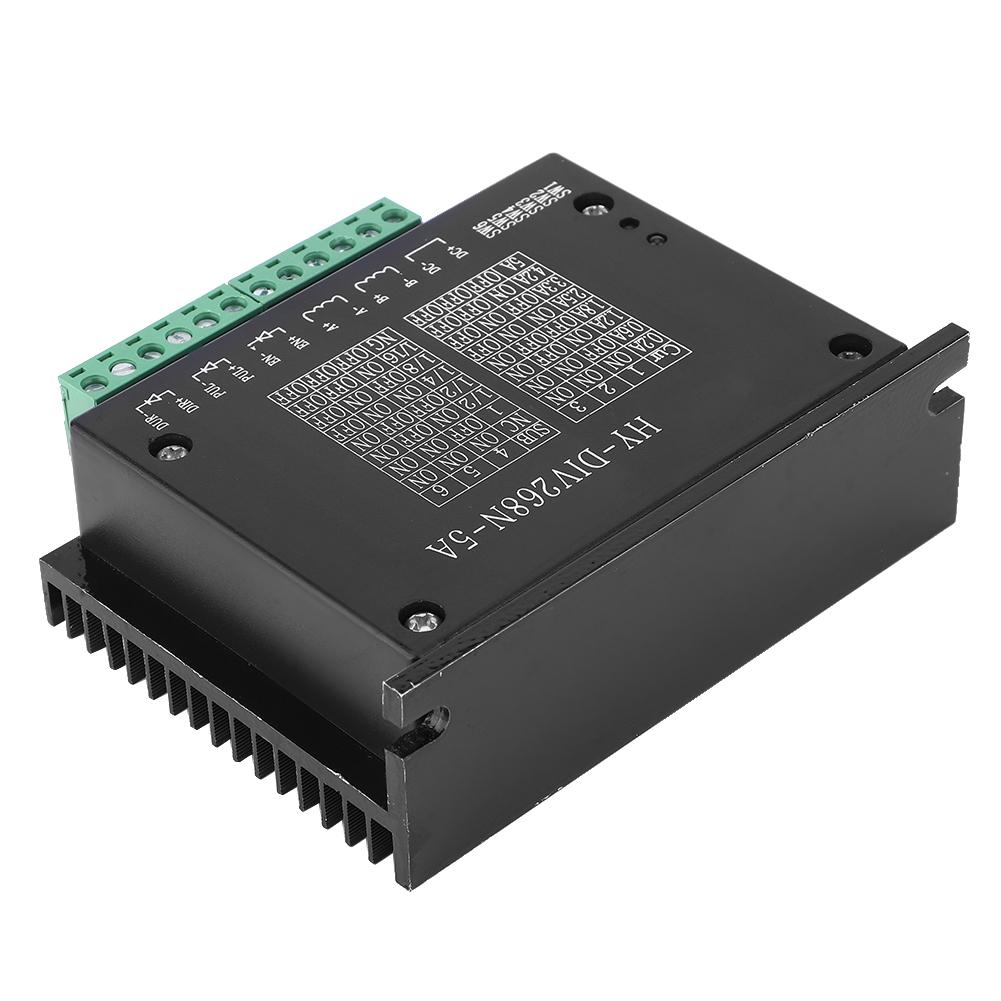

1 x Драйвер шагового двигателя TB6600Двухфазный гибридный шаговый двигатель имеет динамическое напряжение от 12 до 48 В, ток менее 5 А и внешний диаметр от 35 до 86 мм.
