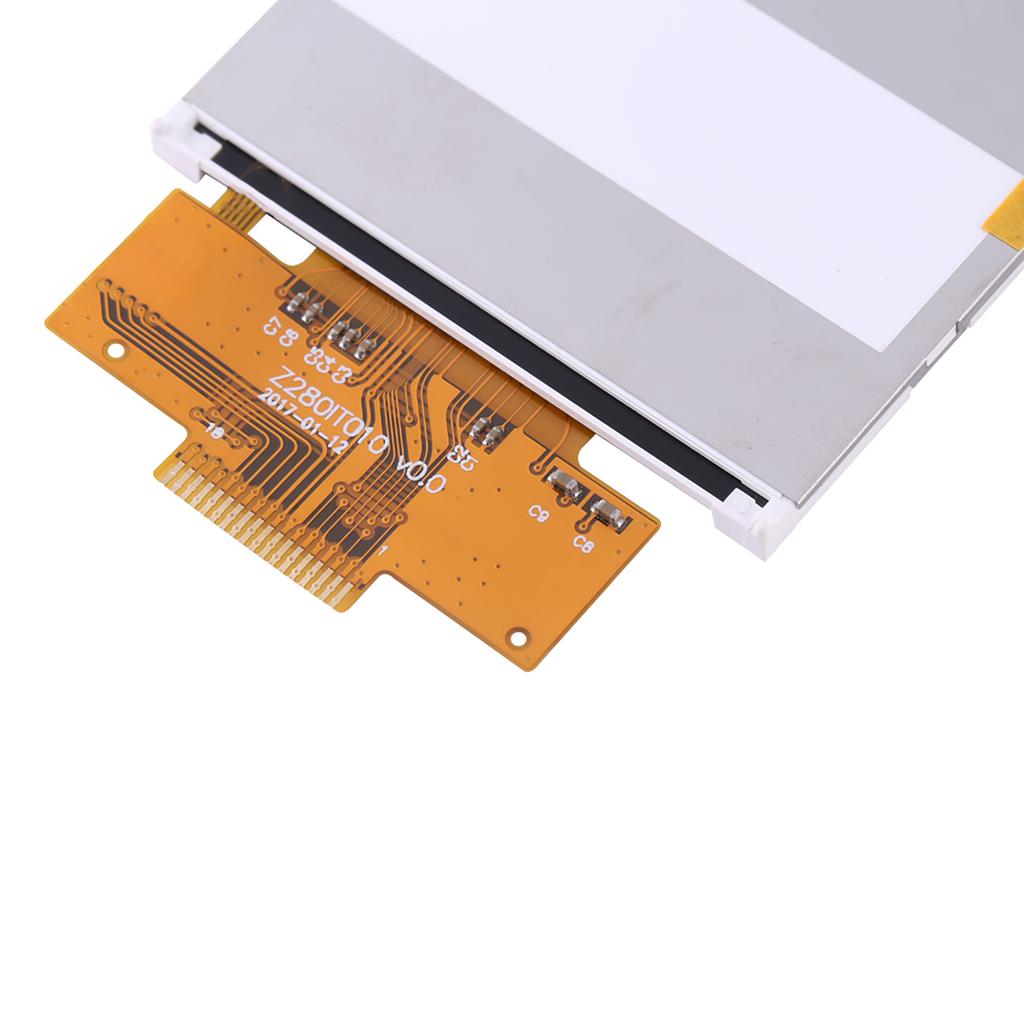

2,8-дюймовая последовательная 240*320 SPI цветная TFT ЖК-панель модуль последовательного порта

Описания: Этот 2,8" Модуль ЖК-дисплея TFT, высокое разрешение 240x320 , может быть легко управляемым, например AVR, STM32, Его можно использовать в любых встроенных системах, требующих отображения высококачественного красочного изображения. Характеристики: 2,8" Модуль ЖК-дисплея TFT, 240x320 Высокое разрешение. 2,8 дюйма ch, 4-проводная последовательная шина SPI, микросхема драйвера ILI9341. Этим 2,8-дюймовым TFT-ЖК-модулем можно легко управлять, например, AVR, STM32. Его можно использовать в любых встроенных системах, требующих отображения высококачественного красочного изображения. Идеальное обновление истинного цвета. Поддержка входного напряжения 3,3 В Технические характеристики: Материал:ЖК-экран Размер: 2,8 дюйма Чип управления: ILI9341 разрешение: 240*320 Область отображения: 43.20(W)*57.60(ЧАС) Тип интерфейса: 4-проводной SPI-интерфейс Количество контактов: 18пин Цвет дисплея: 262K полноцветный Рабочая температура: 20 ~ 70 градусов Размер пикселя: 0.18*0.18 (мм) Рабочее напряжение: 3,3 В Тип дисплея: TFT Вес:16g Состав: Интерфейс : PIN-код No Условное обозначение Описание 1 GND Земля 2 СБРОС НАСТРОЕК LCM Сброс контакта Сигнал активен низко. 3 СКЛ Этот пин используется как тактовый сигнал последовательного интерфейса в 4-проводном 8-битном интерфейсе последовательной передачи данных. Если этот контакт не используется, он должен быть подключен к IOVCC или GND. 4 округ Колумбия 4-линейная система (DCX): Служит в качестве команды или выбора параметра. Исправление до уровня IOVCC, когда он не используется. 5 CS Контакт выбора чипа ("Низкий" включить) 6 SDA Последовательный входной сигнал. Данные применяются на восходящем краю сигнала SCL. Если этот контакт не используется, закрепите этот контакт в IOVCC или GND 7 СДО Последовательный выходной сигнал. Данные выводятся на падающую кромку сигнала SCL. Если этот контакт не используется, откройте этот контакт 8 КНН Земля 9 VCC Блок питания для LCM (2.8V3.3V) 10 ЛЕДА Анод подсветки (3.0В3.4В Типовое:3,2 В) 11 ЛЕДК1 Катод подсветки 12 ЛЕДК2 Катод подсветки 13 ЛЕДК3 Катод подсветки 14 ЛУДК4 Катод подсветки 15 XL Контакт управления сенсорной панели 16 Ю Контакт управления сенсорной панели 17 XR Контакт управления сенсорной панели 18 ярд Контакт управления сенсорной панели В пакет включено: 1x TFT ЖК-дисплей (без сенсорной панели) уведомление: Эта модель без сенсорной панели .2,8-дюймовый TFT ЖК-модуль, 240x320 Высокое разрешение 2,8 дюйма, 4-проводная последовательная шина SPI, микросхема драйвера - ILI9341 Этот 2,8-дюймовый TFT ЖК-модуль можно легко контролировать, например, с помощью AVR, STM32. Его можно использовать в любых встроенных системах, требующих отображения высококачественного красочного изображения Идеальное обновление, истинный цвет
