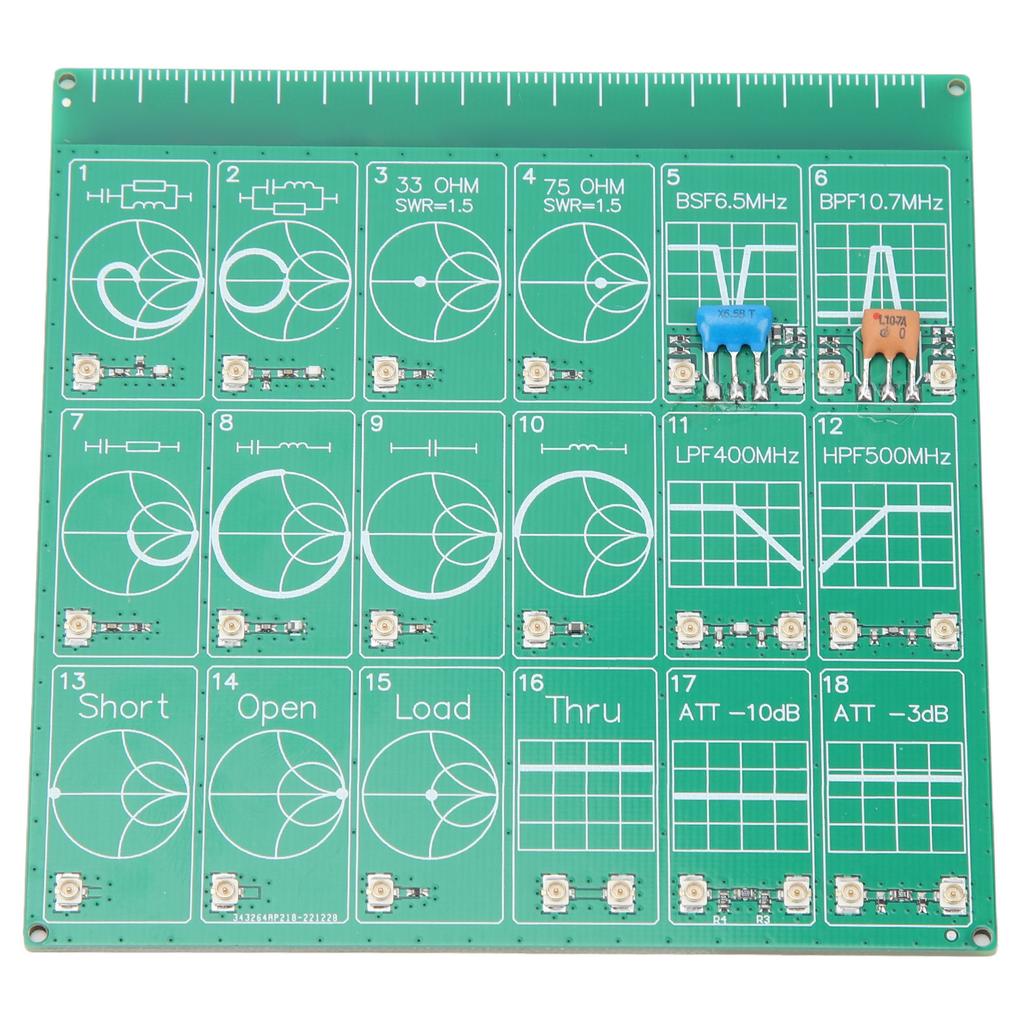

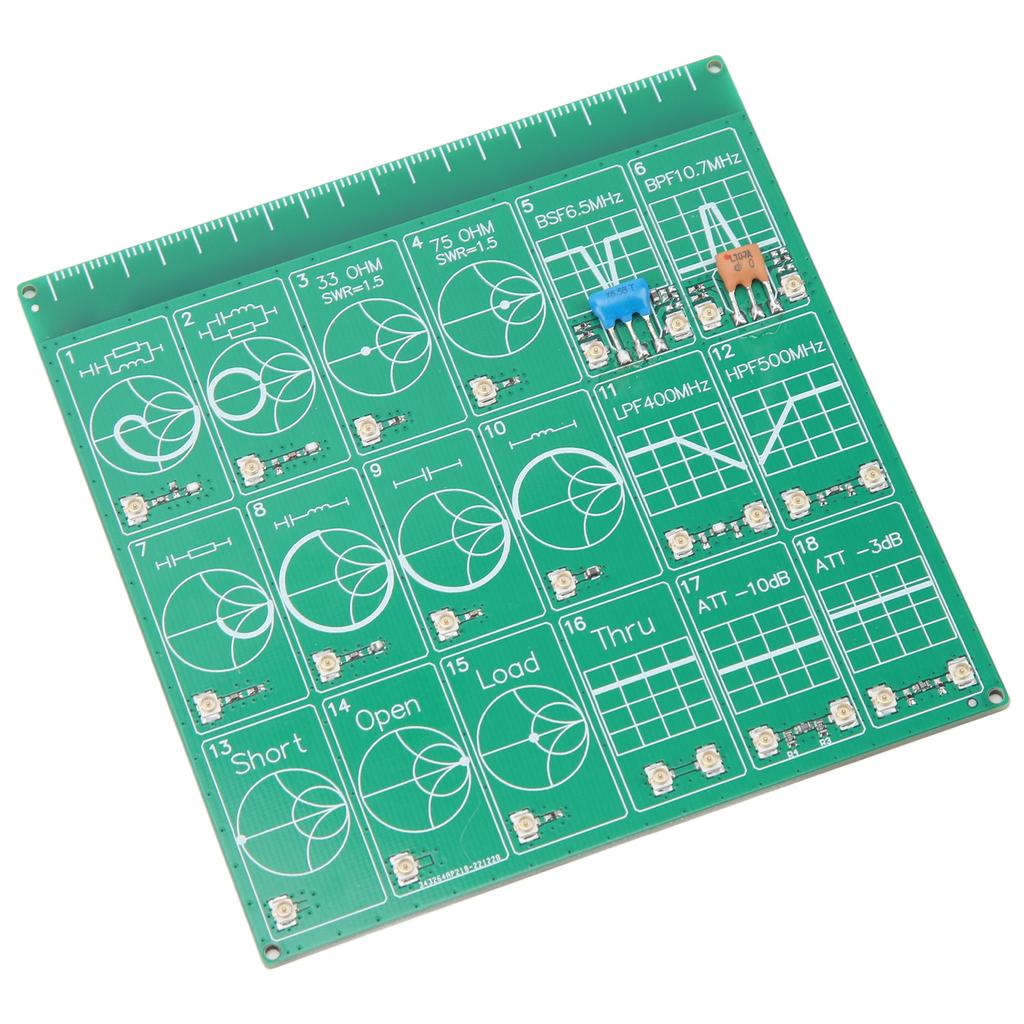

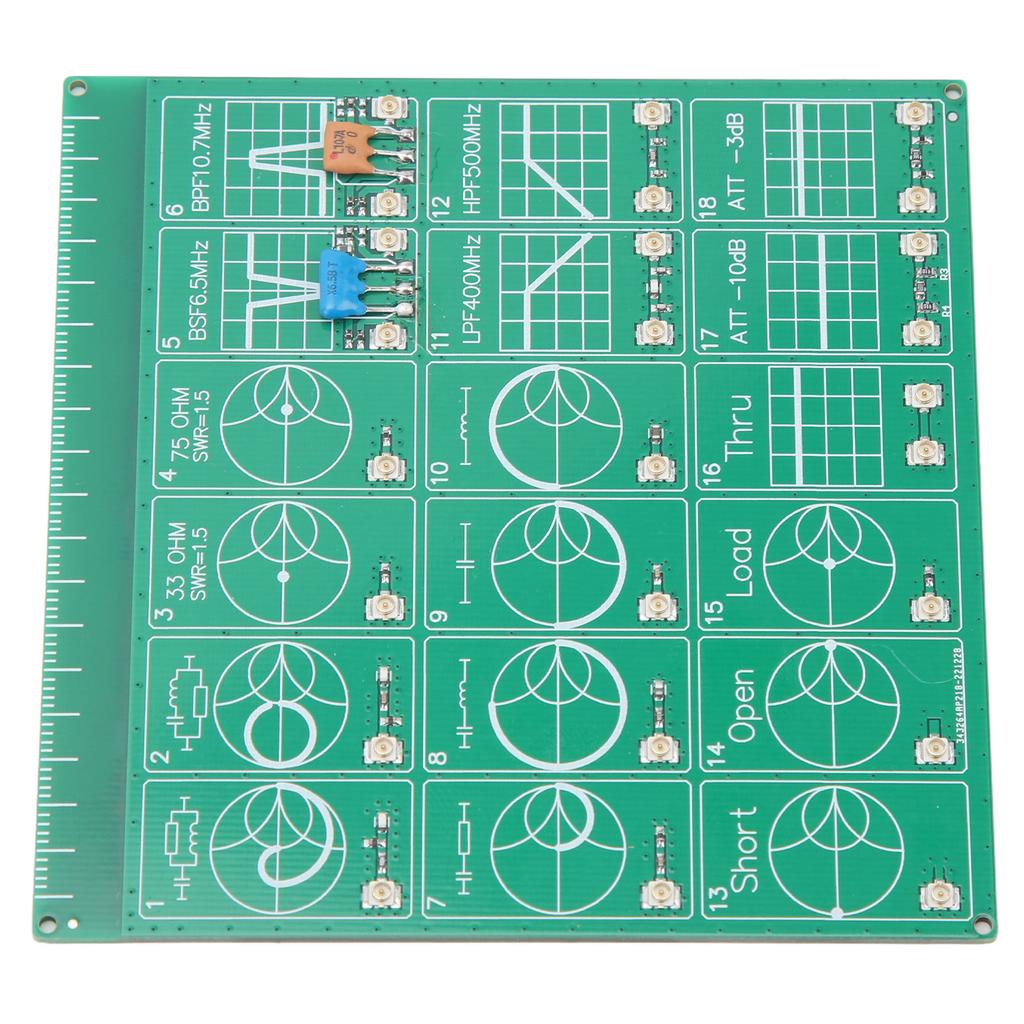

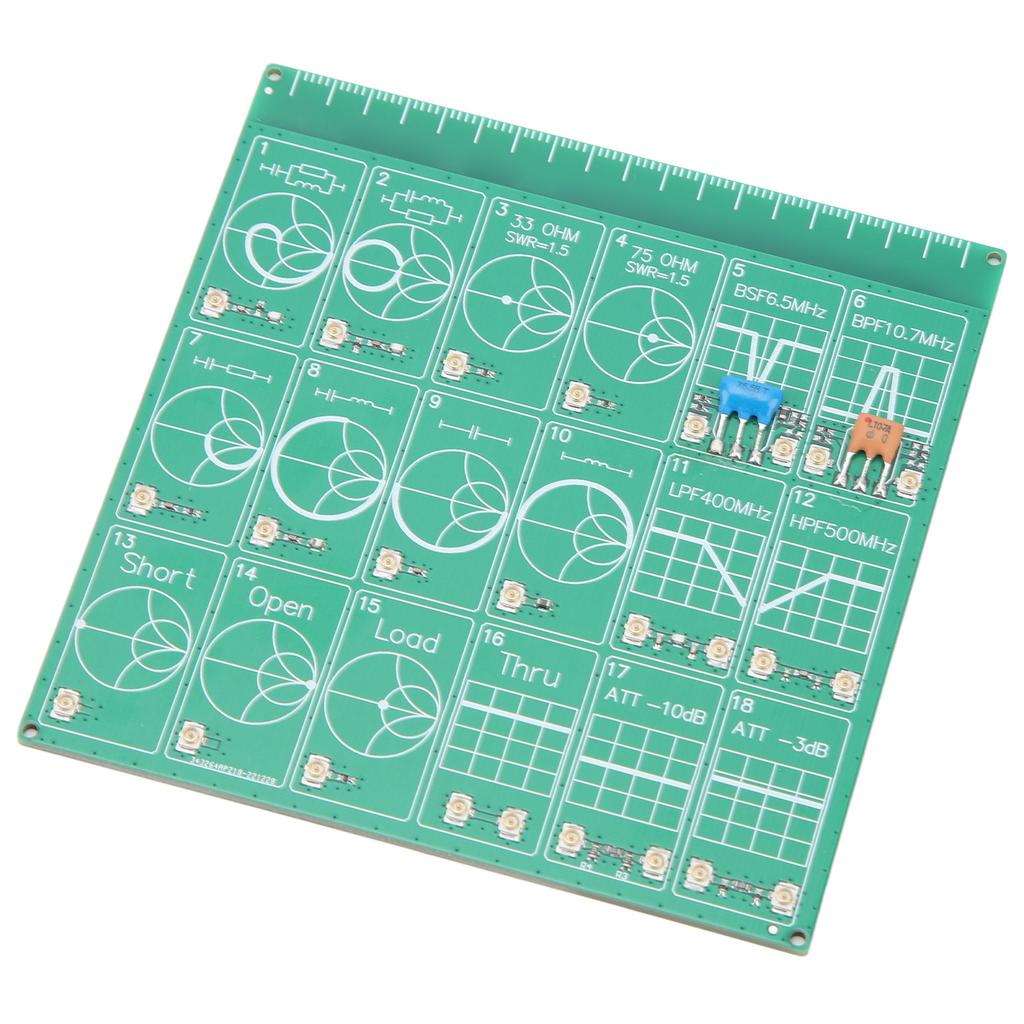

Демо-комплект платы для проверки частоты, РЧ-демо-комплект, плата РЧ-тестового модуля NanoVNA, модуль фильтра-аттенюатора для

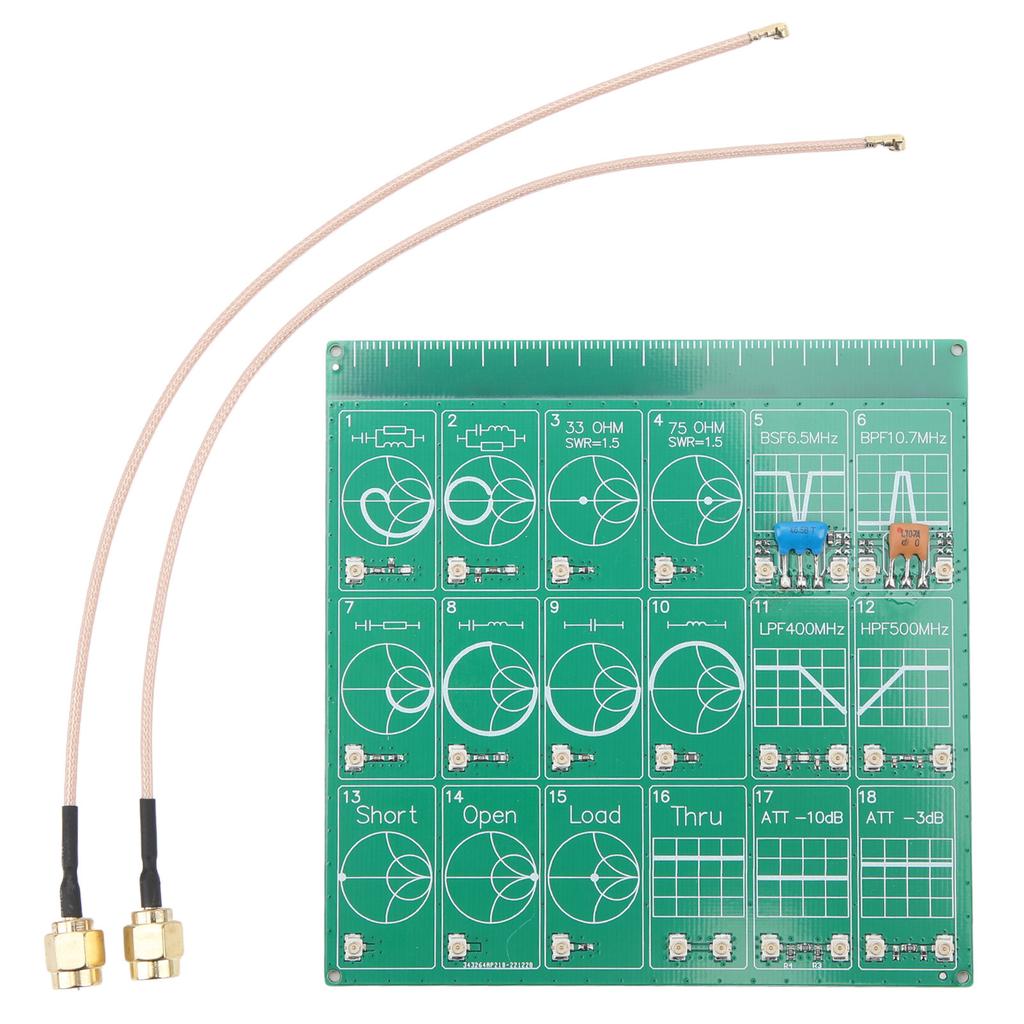

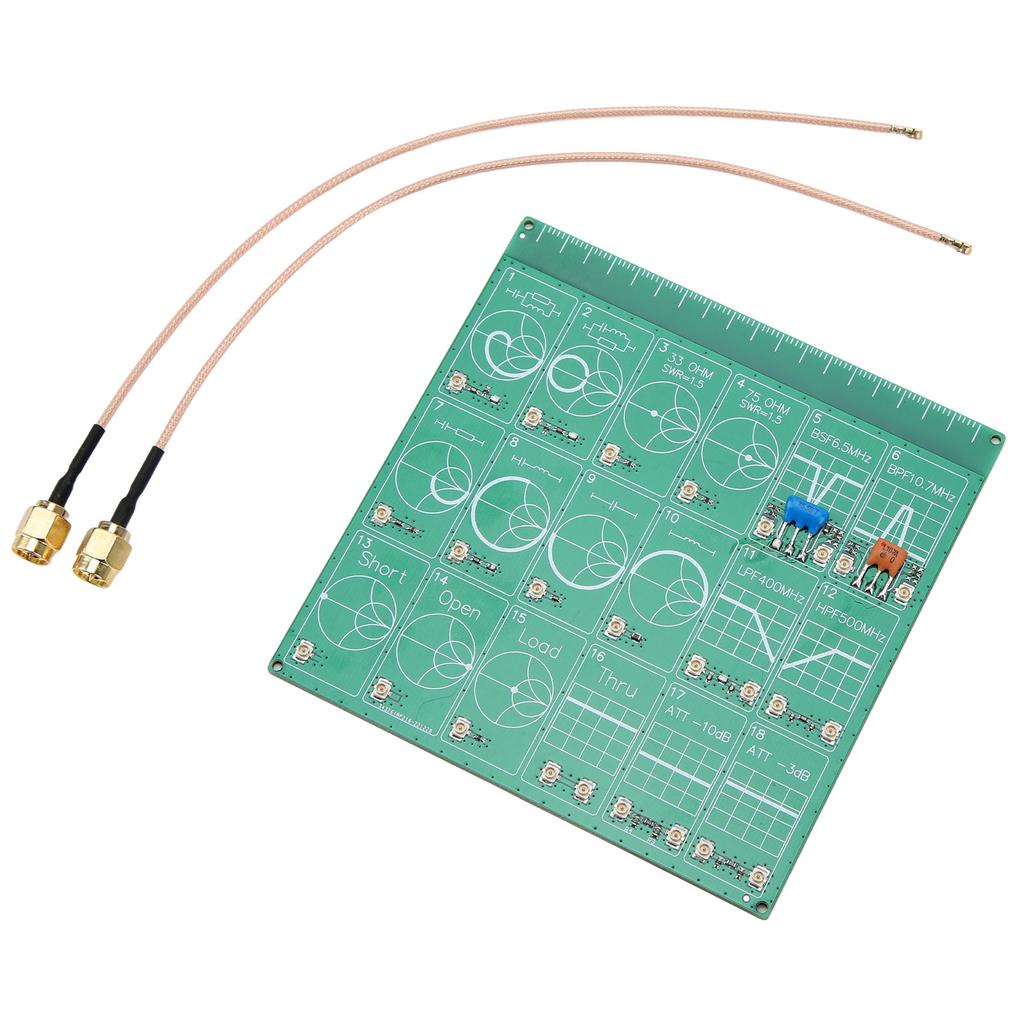

Характерная черта: 1. Основное приложение: Демо-комплект платы для проверки частоты используется для изучения векторного анализатора цепей VNA, калибровки и обучения. 2. Схема Резистор и Режекторный фильтр: Параллельный контур серии RLC 1. Параллельный контур серии RLC 2. Резистор 33 Ом, КСВ стоячая волна=1.5. Резистор 75 Ом, КСВ стоячая волна=1,5. BSF керамический фильтр с выемкой, центральная частота 6,5 МГц. Керамический фильтр ПАВ, центральная частота 10,7 МГц. 3. Цепь Емкость Индуктивность Фильтр: Схема серии RC. Схема серии LC. Емкость. Индуктивность. Самодельный ФНЧ с полосой пропускания по уровню 3 дБ 400 МГц. Самодельный фильтр верхних частот (ФВЧ) с полосой пропускания по уровню 3 дБ 500 МГц 4. Схема калибровки и схема ослабления: Калибровочный контур короткого замыкания. Схема калибровки с разомкнутой схемой. Схема калибровки нагрузки 50 Ом. Прямо. Схема затухания 10дБ. Схема ослабления на 3 дБ. 5. Список пакетов: В комплект входит 1 плата RF-тестера, 2 адаптерных кабеля длиной 20 см, обеспечивающих вам отличный опыт использования. Технические характеристики: Тип объекта: Испытательный совет РФ Материал продукта: печатная плата Вес: приблизительно. 49 г 1,7 унции Длина кабеля адаптера: приблизительно. 20 см 7,9 дюймов. Список пакетов: 1x RF тестовая плата2 x Кабель-адаптер Основное приложение: Демо-комплект платы для проверки частоты используется для изучения векторного анализатора цепей VNA, калибровки и обучения. Схема Резистор и Режекторный фильтр: Параллельный контур серии RLC 1. Параллельный контур серии RLC 2. Резистор 33 Ом, КСВ стоячая волна=1.5. Резистор 75 Ом, КСВ стоячая волна=1,5. BSF керамический фильтр с выемкой, центральная частота 6,5 МГц. Керамический фильтр ПАВ, центр Цепь Емкость Индуктивность Фильтр: Схема серии RC. Схема серии LC. Емкость. Индуктивность. Самодельный ФНЧ с полосой пропускания по уровню 3 дБ 400 МГц. Самодельный фильтр верхних частот (ФВЧ) с полосой пропускания по уровню 3 дБ 500 МГц Схема калибровки и схема ослабления: Калибровочный контур короткого замыкания. Схема калибровки с разомкнутой схемой. Схема калибровки нагрузки 50 Ом. Прямо. Схема затухания 10дБ. Схема ослабления на 3 дБ. Список пакетов: В комплект входит 1 плата RF-тестера, 2 адаптерных кабеля длиной 20 см, обеспечивающих вам отличный опыт использования.
