Теория : Датчик тока
Номер модели : Интеллектуальный модуль датчика обхода препятствий для автомобиля
Материал : металл
Тип : Биосенсор
Выход : Аналоговый датчик
Происхождение : Китай
использование : МАГНИТНЫЙ ДАТЧИК
функции : Электронный модуль
Область применения : Переключатель и датчик для Arduino STM
Название продукции

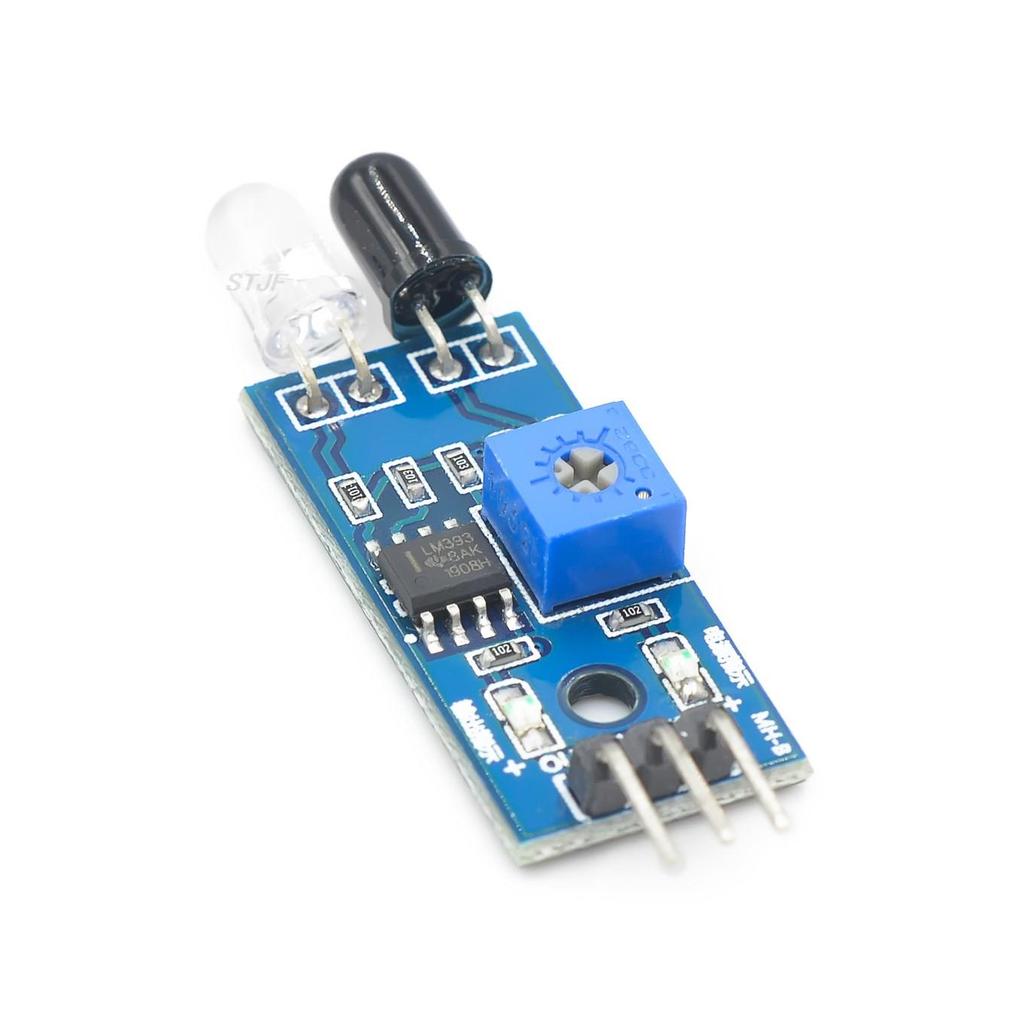

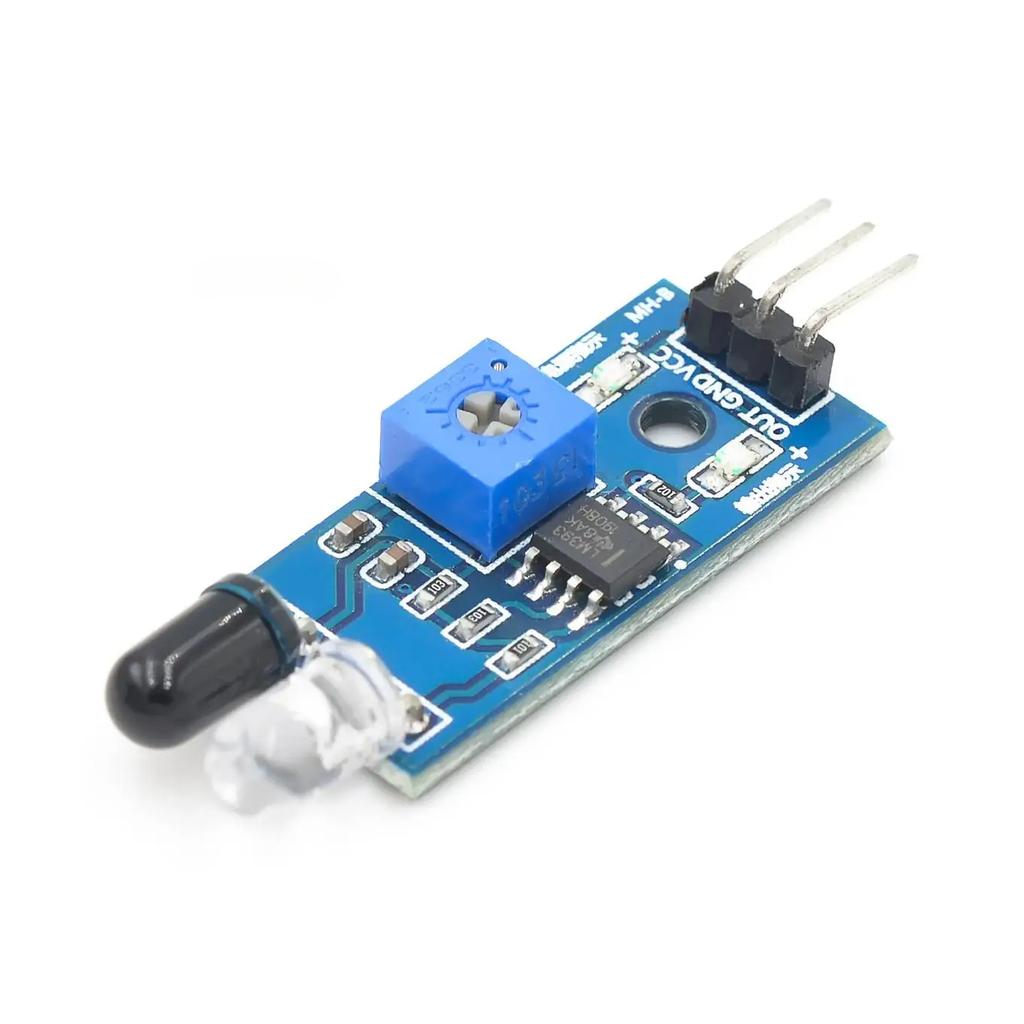

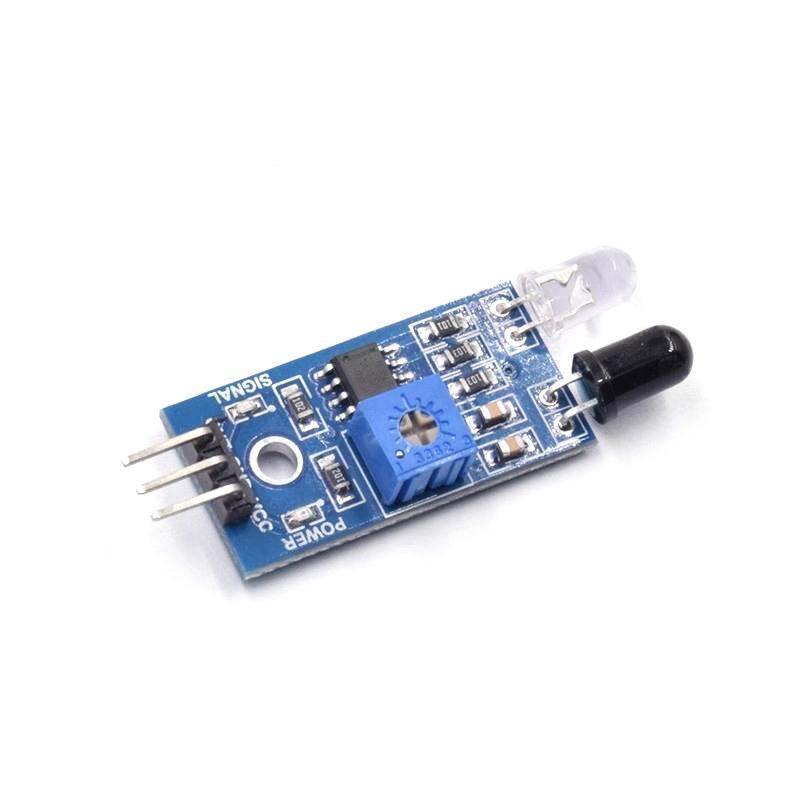

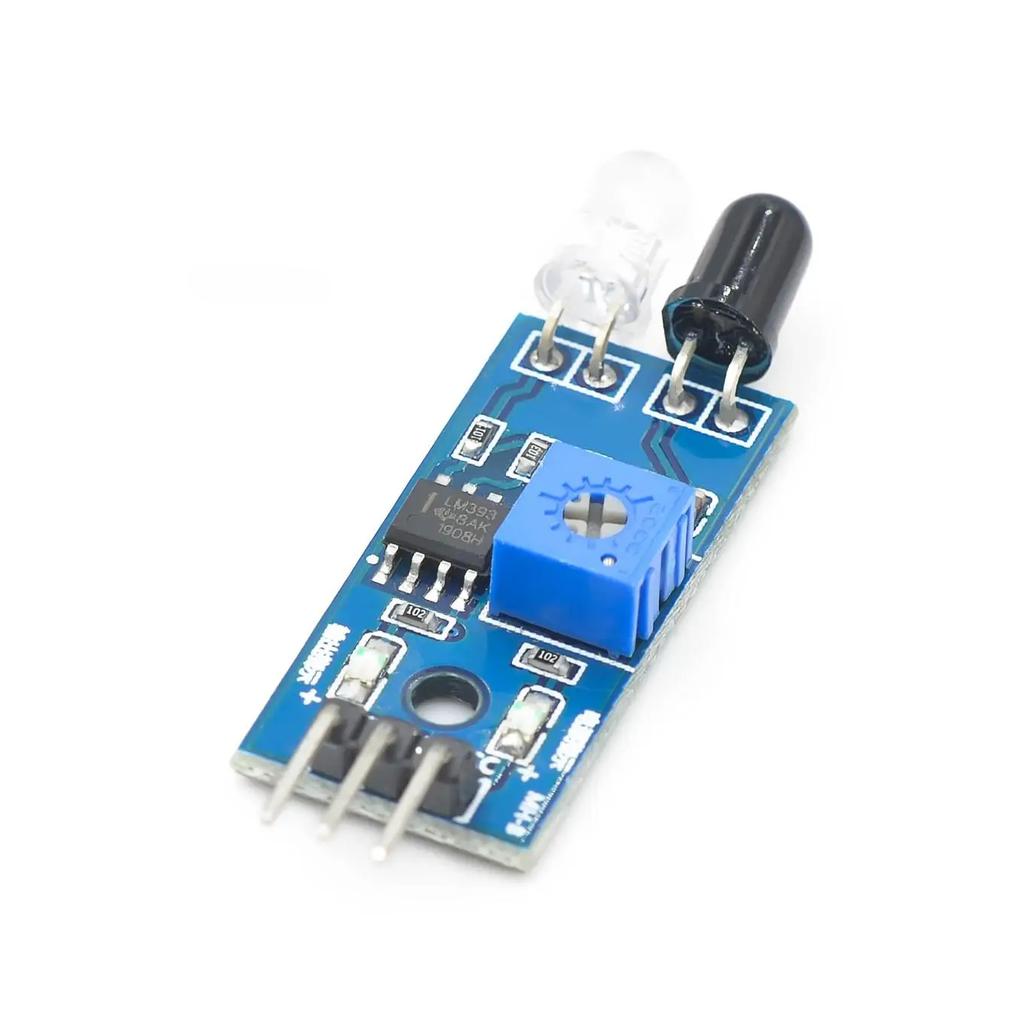

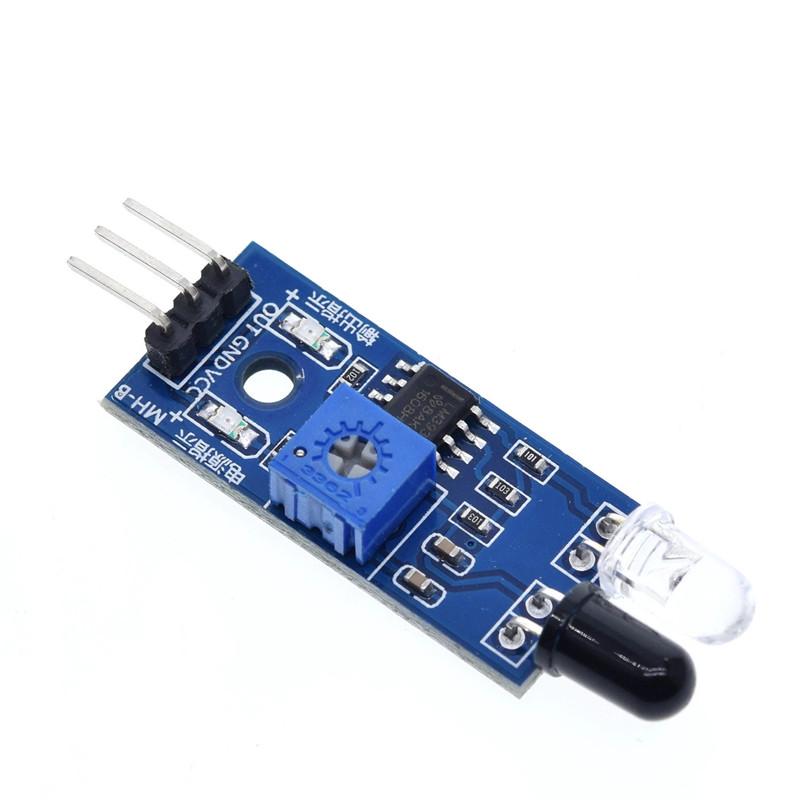

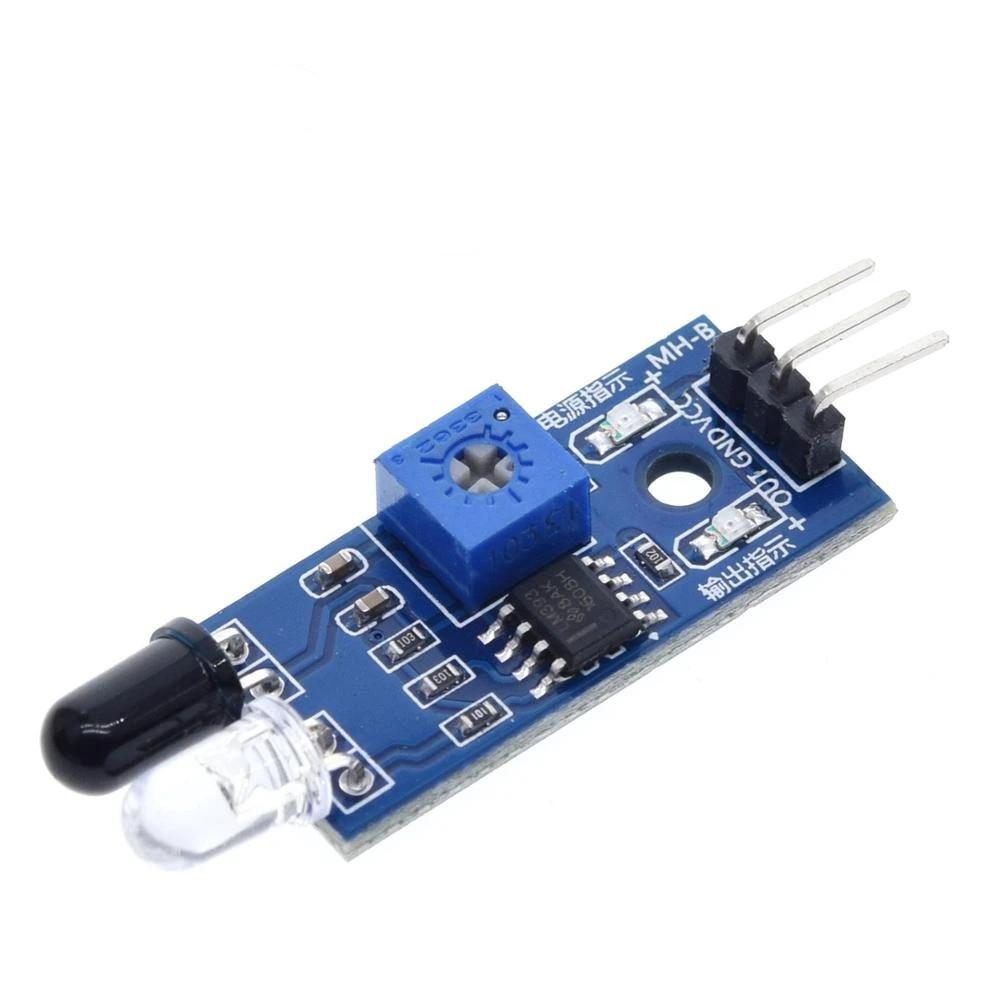

10 шт. ИК Инфракрасный Модуль Датчика Обнаружения Препятствий Умный Автомобиль Робот
Точка продажи
ИК Инфракрасный Модуль Датчика Обнаружения Препятствий может широко использоваться в роботах для обхода препятствий, автомобилях для обхода препятствий,
счетчик строк, и отслеживание черно-белой линии и так далее.
модуль обнаруживает расстояние 2 ~ 30 см, угол обнаружения 35 °, расстояние может обнаружить потенциал регулируется
Выходной порт OUT модуля датчика можно напрямую подключить к порту ввода-вывода микроконтроллера, можно напрямую управлять 5 В
реле.
Он имеет пару инфракрасных передающих и приемных трубок, трубка излучает инфракрасный свет определенной частоты, при обнаружении направления
сталкиваться с препятствиями (отражающая поверхность), отражающий инфракрасный приемный диод, после обработки схемой компаратора, зеленый
индикатор загорится, в то же время интерфейс вывода сигнала будет выдавать цифровой сигнал (сигнал низкого уровня).
Может использоваться для модулей питания 3-5 В постоянного тока. Он имеет красный индикатор питания.
Точка продажи
Технические характеристики
Выходной порт OUT модуля датчика можно напрямую подключить к порту ввода-вывода микроконтроллера, можно напрямую управлять 5 В
реле ;
модуль обнаруживает расстояние 2 ~ 30 см, угол обнаружения 35 °, расстояние может обнаружить потенциал регулируется
Может использоваться для модулей питания 3-5 В постоянного тока
Когда питание включено, красный индикатор питания горит
Использование компаратора LM393

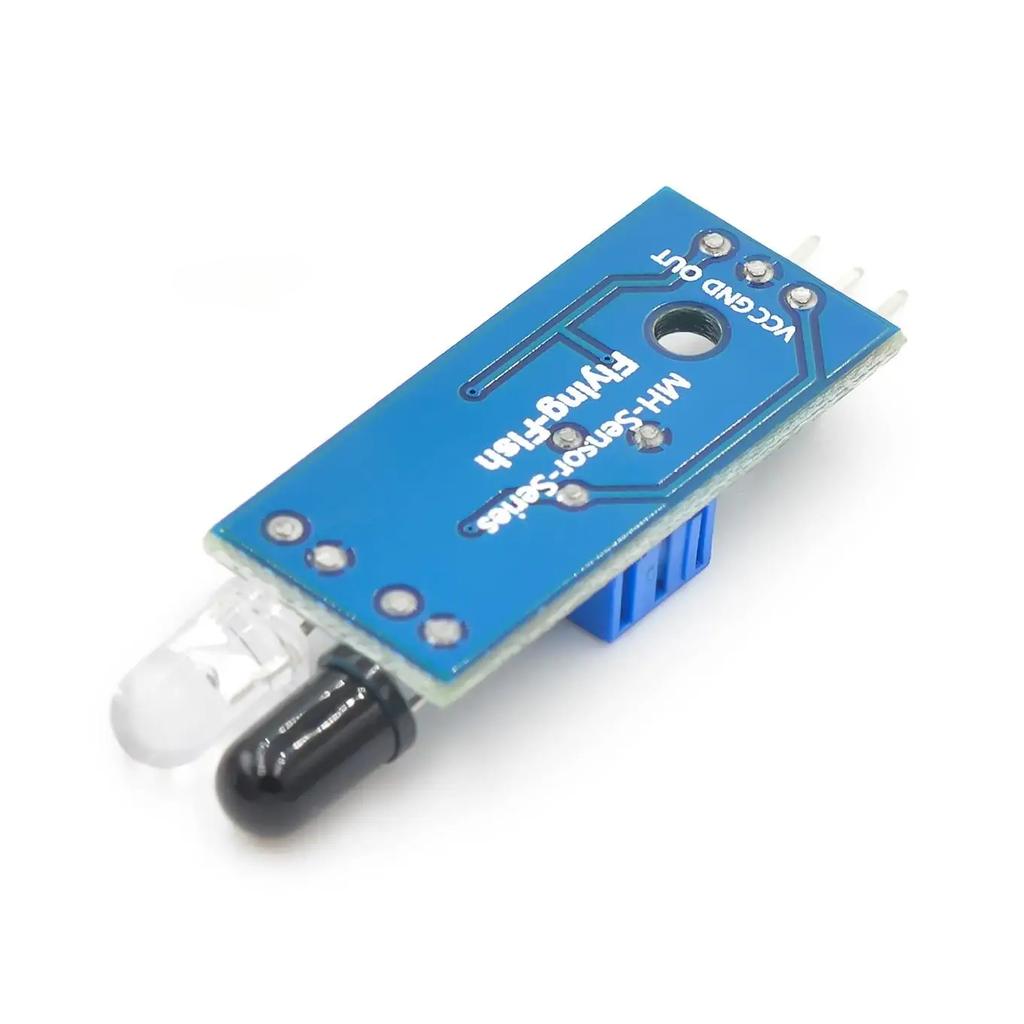

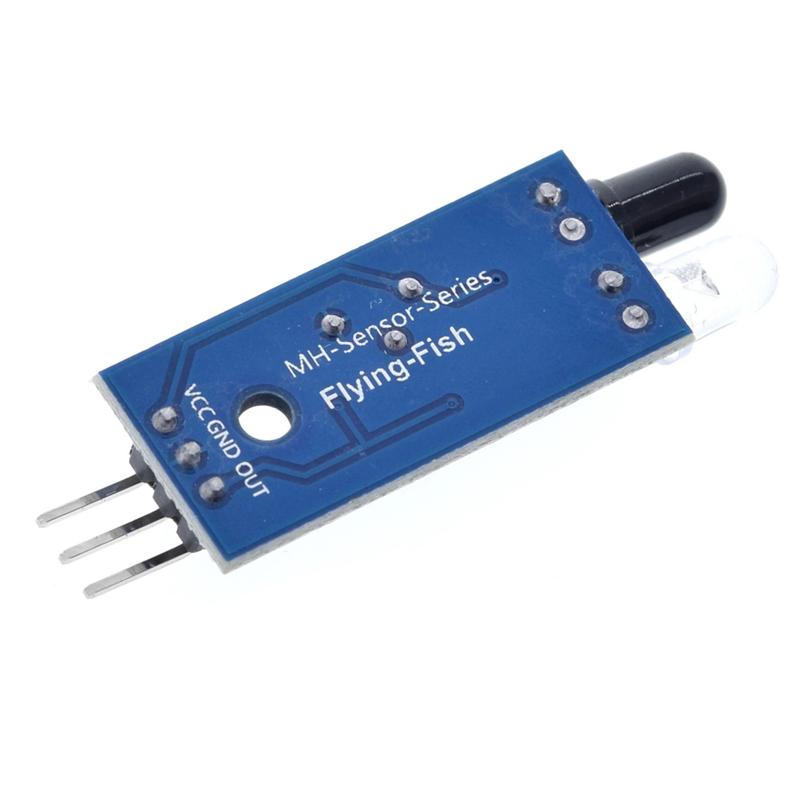

Интерфейс :
1. VCC: Внешнее напряжение 3.3V-5V (может быть напрямую подключен к 5 В MCU и 3.3V MCU)
2. GND: GND Внешний
3. OUT: Цифровые выходные интерфейсы небольших плат (0 и 1)
Подключение : VCC-VCC; ГНД-ГНД; АУТ-ИО
С отверстиями для винтов 3 мм, простая фиксированная установка

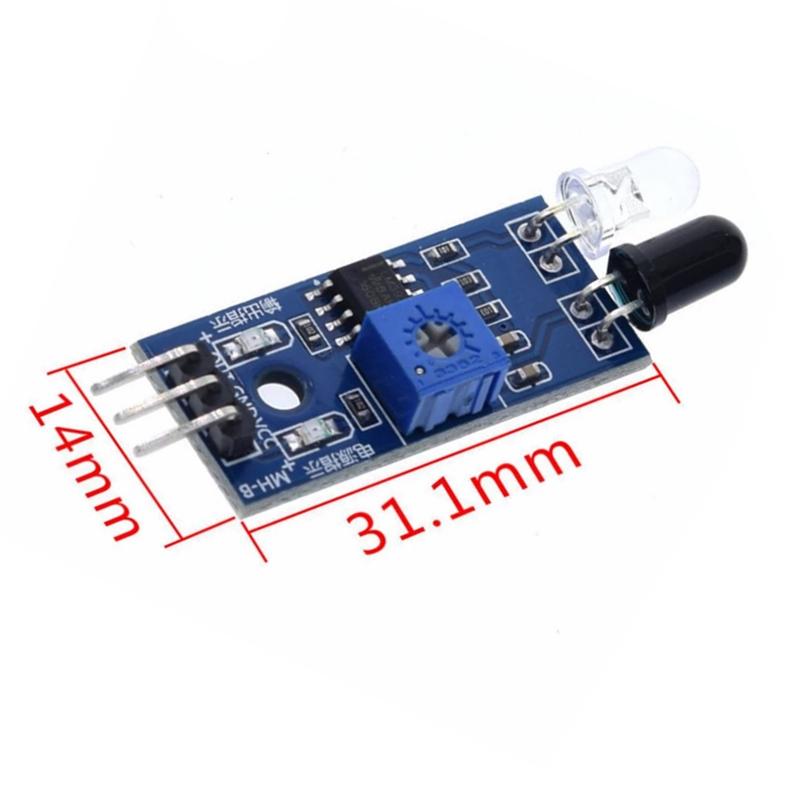

Размер доски : 3,1 СМ * 1,5 СМ / 1,22 * 0,59 "
часто задаваемые вопросы
Q: Будут ли они работать с Raspberry Pi?
К: Да, они должны, если у вас есть правильные пиновые входы/выходы.
Q: Можно ли использовать их для робота, следующего по линии?
К: Да, вы можете запрограммировать эти ИК-датчики следовать по черной или белой линии.
Q:Этот датчик работает для 3D-принтера?
К: нет
Разрешения недостаточно для точного определения края. Я использую это для начала и остановки игры в кости взмахом руки.
