пакет : Модуль DIY
Номер модели : LM393
Мощность рассеивания : ...
Напряжение питания : 3.3В-5В
заявка : компьютер
Тип : модуль
Происхождение : Китай
Состояние : новый
Рабочая Температура : Модуль DIY
функции : Электронный модуль
Область применения : Переключатель и датчик для Arduino STM
Один весит около 10,7 граммов.
Загрузка данных:http://pan.baidu.com/s/1i3j4Ze1
Описание младенца
1 Это простой датчик влажности, который можно использовать для определения влажности почвы. При недостатке воды в почве модуль выдает высокий уровень, в противном случае - низкий.. Используйте этот датчик для создания автоматического устройства полива растений, чтобы растения в вашем саду не нуждались в управлении человеком.
2 Регулируемая чувствительность (синяя цифровая регулировка потенциометра на рисунке)
4 Рабочее напряжение 3,3 В-5 В
5 модулей режим двойного выхода, цифровой выход простой, аналоговый выход больше.
Предусмотрено 6 монтажных отверстий для легкой установки
7 размер печатной платы: 3см * 1.6cm
8 Индикатор питания (красный) и цифровой индикатор коммутационного выхода (зеленый)
9 Компаратор использует микросхему LM393 и работает стабильно

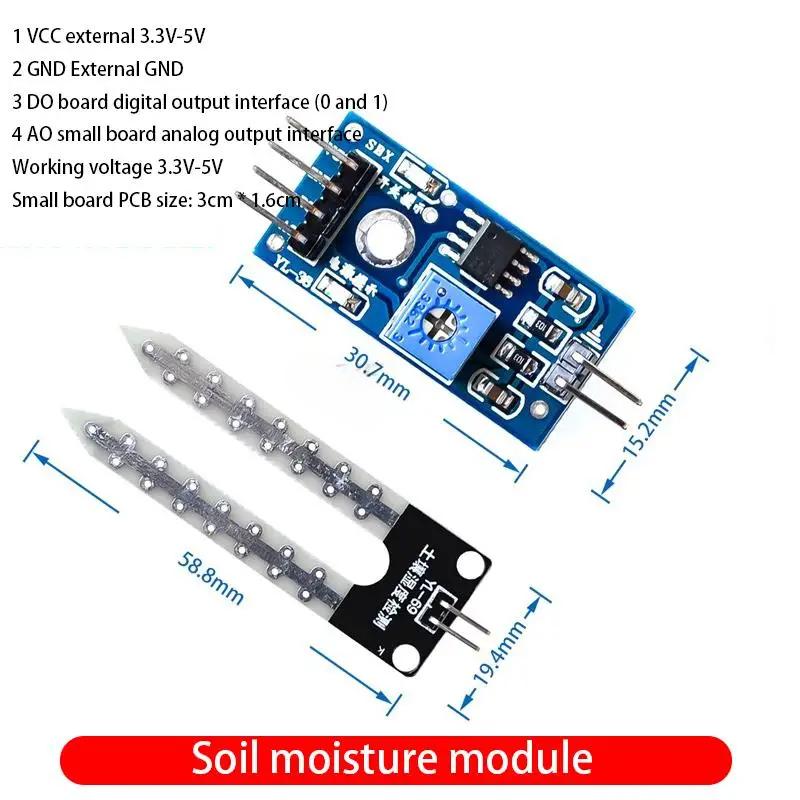

Описание интерфейса двух маленьких плат (4-проводная система)
1 VCC внешний 3.3V-5V
2 GND заземление внешней
3 DO плата интерфейс цифрового выхода (0 и 1)
Аналоговый выходной интерфейс 4 AO на небольшой плате
Три инструкции по применению
1 Модуль влажности почвы чувствителен к влажности окружающей среды и обычно используется для определения влажности почвы.
Когда влажность почвы не достигает установленного порога, порт DO выдает высокий уровень.; когда влажность почвы превышает установленный порог, модуль D0 выдает низкий уровень.
3 Маленький модуль цифрового выхода D0 может быть напрямую подключен к микроконтроллеру, через который обнаруживаются уровни высокого и низкого напряжения, таким образом определяя влажность почвы.;
4 Маленькая плата цифровой выход DO может напрямую управлять релейным модулем, модулем зуммера и т. д., что позволяет создать оборудование для сигнализации влажности почвы.;
5. Аналоговый выход AO малой платы можно подключить к модулю АЦП. Благодаря АЦП можно получить больше значений влажности почвы;
Ив список отправлений

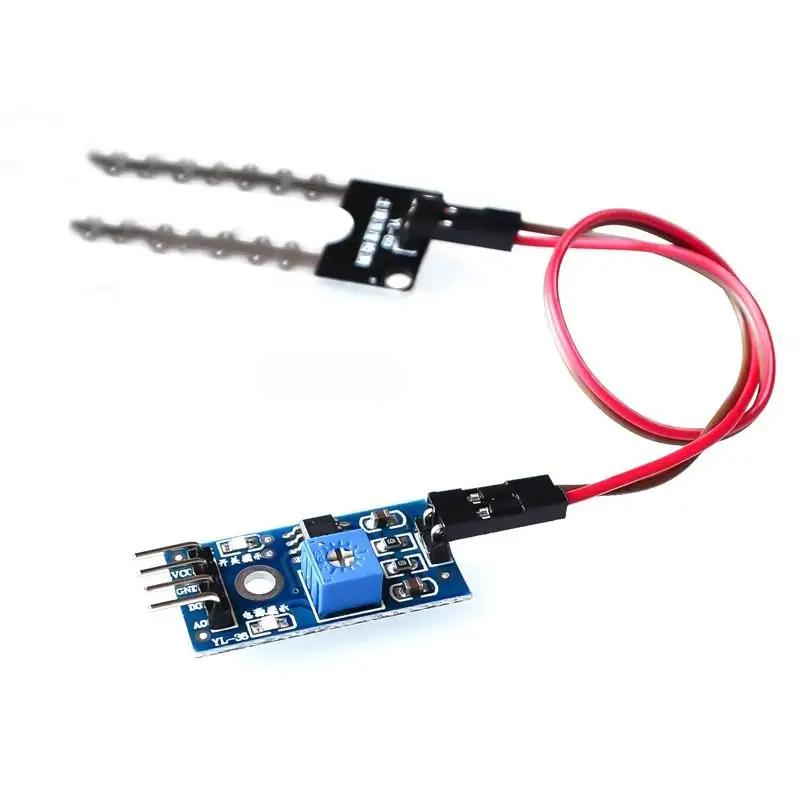

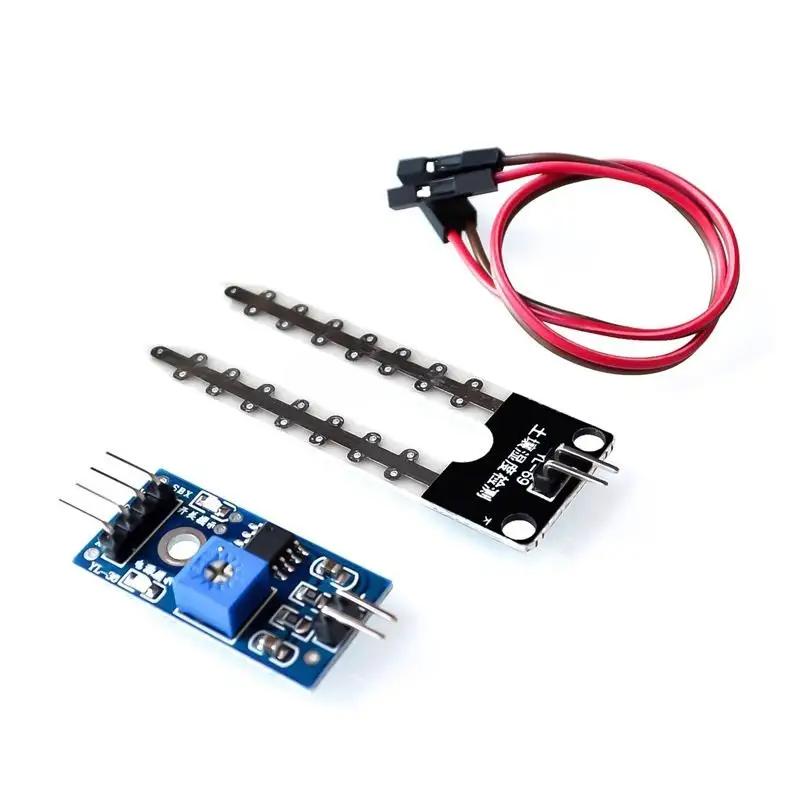

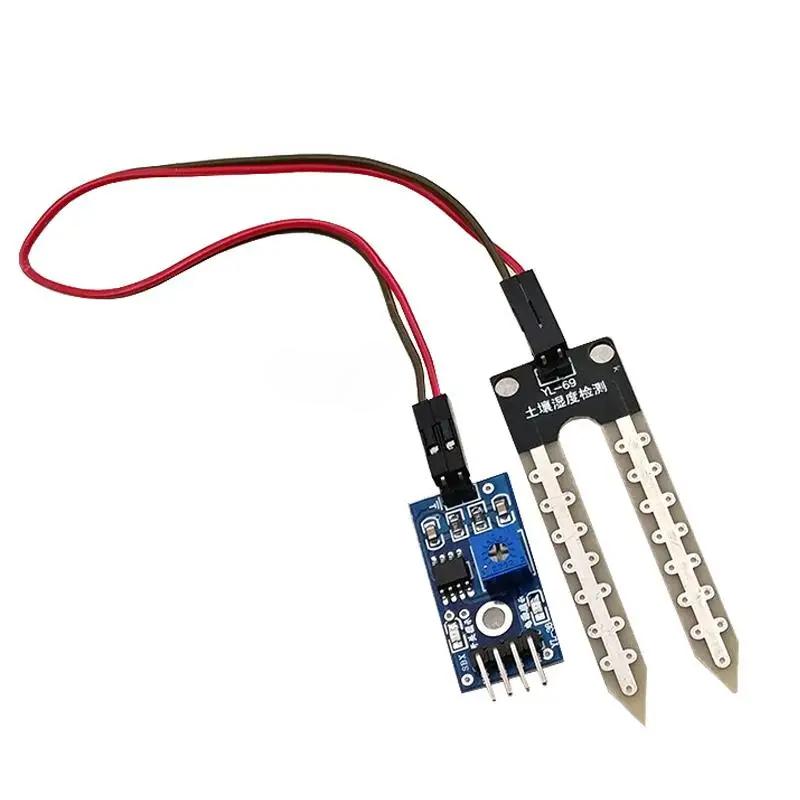

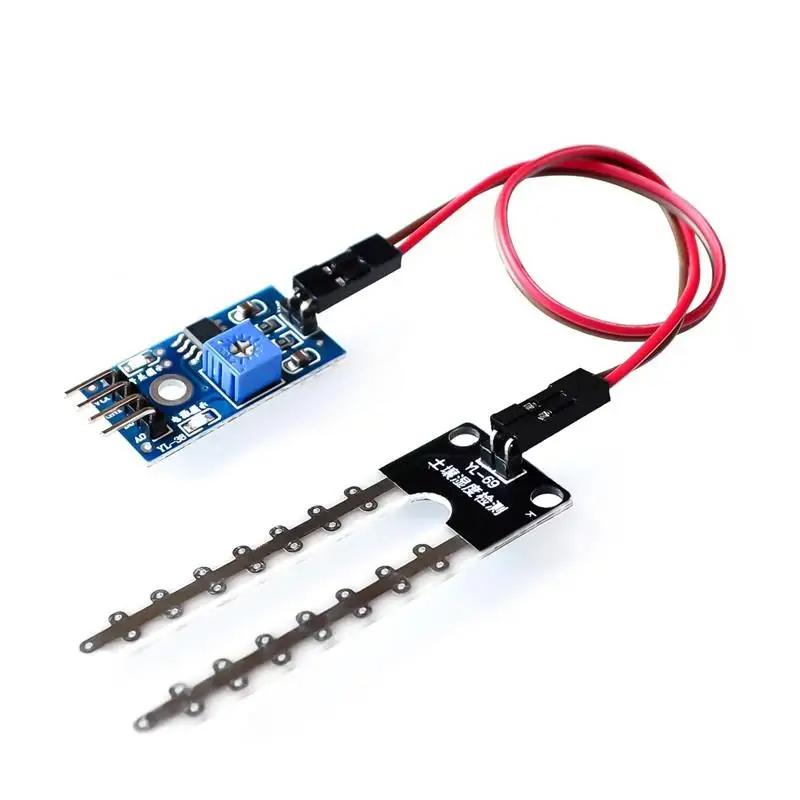

1 комплект готовой платы модуля обнаружения влажности почвы, как показано на рисунке (включая плату обнаружения и датчик влажности почвы)
2 провода Дюпон длиной 20 см, легко подключаются
Линия имеет компактную и равномерную компоновку, хорошую электроизоляцию и механическую устойчивость, может сохранять стабильную работу в условиях различных температур и влажности, обеспечивая точность и надежность.
В схемотехнике тщательно спланированные линии подобны точным транспортным сетям, а линии разной ширины и с разным интервалом выполняют различные задачи по передаче токов и сигналов.. Ключевые сигнальные линии проходят обработку согласования импеданса, что значительно снижает отражение и затухание сигнала и обеспечивает стабильную передачу высокочастотных сигналов.
Все виды электронных компонентов припаяны к печатной плате, а паяные соединения полные, круглые, прочные и надежные.. Основные компоненты, такие как микросхемы, идеально соединены с печатной платой с помощью точных процессов компоновки, что обеспечивает высокоскоростную обработку данных и взаимодействие.
Эта печатная плата имеет широкий спектр применения во многих областях.. Будь то область промышленного управления, требующая чрезвычайно высокой стабильности, или область бытовой электроники, где требуется экстремальная производительность, он может предоставить надежные гарантии стабильной работы оборудования благодаря своей превосходной конструкции и надежной работе, а также помочь различным электронным устройствам играть важную роль.
