Высокие опасения по химическим веществам : Никто
пакет : Модуль DIY
Номер модели : MCU 2112 CP2112
Мощность рассеивания : ...
Напряжение питания : 1,8 В до VDD
заявка : компьютер
Тип : модуль
Рабочая Температура : -40°C~+80°C
Происхождение : Китай
Состояние : новый
функции : Электронный модуль
Область применения : Переключатель и датчик для Arduino STM
Особенности продукта
Высокоинтегрированный контроллер моста USB-to-SMBUS CP2112 включает в себя функциональный контроллер USB 2.0 полной скорости, USB-трансивер, генератор и восемь контактов GPIO.. Все параметры настройки и конфигурации могут быть выбраны с помощью простого конфигуратора на основе графического интерфейса пользователя. Стандартные устройства класса HID не требуют разработки сложных прошивок и драйверов. Устройство CP2112 обеспечивает быстрые USB-соединения с минимальными усилиями по разработке.
Параметр продукта
Блок питания шины USB: от 4,0 до 5,25 В
Автономное питание: от 3,0 до 3,6 В
Входное/выходное напряжение: 1,8 В до VDD
Рабочая Температура: -40°C ~ 85°C
Схема сброса на кристалле, регулятор на кристалле: Выход 3,45 В
Соответствует стандарту USB спецификации 2.0; Полный ход (12Mbps)
Приостановка USB через контакты SUSPEND и/или SUSPEND
Интегрированное 194-байтовое одноразово программируемое ПЗУ для хранения настраиваемой информации о продукте.
Буфер данных SMBus на 512 байт, настраиваемая тактовая частота Адрес устройства 7-битное значение является вторичным адресом устройства CP2112
API библиотеки HID-to-SMBus для Windows, Mac и Linux для быстрой разработки приложений, спецификация интерфейса открытого доступа.
Восемь GPIO можно настроить на ввод/вывод и выходы с открытым стоком/двухтактные, выходы тактового сигнала можно настроить для внешних устройств от 48 МГц до 94 кГц, а светодиоды можно переключать во время чтения/записи SMBus.

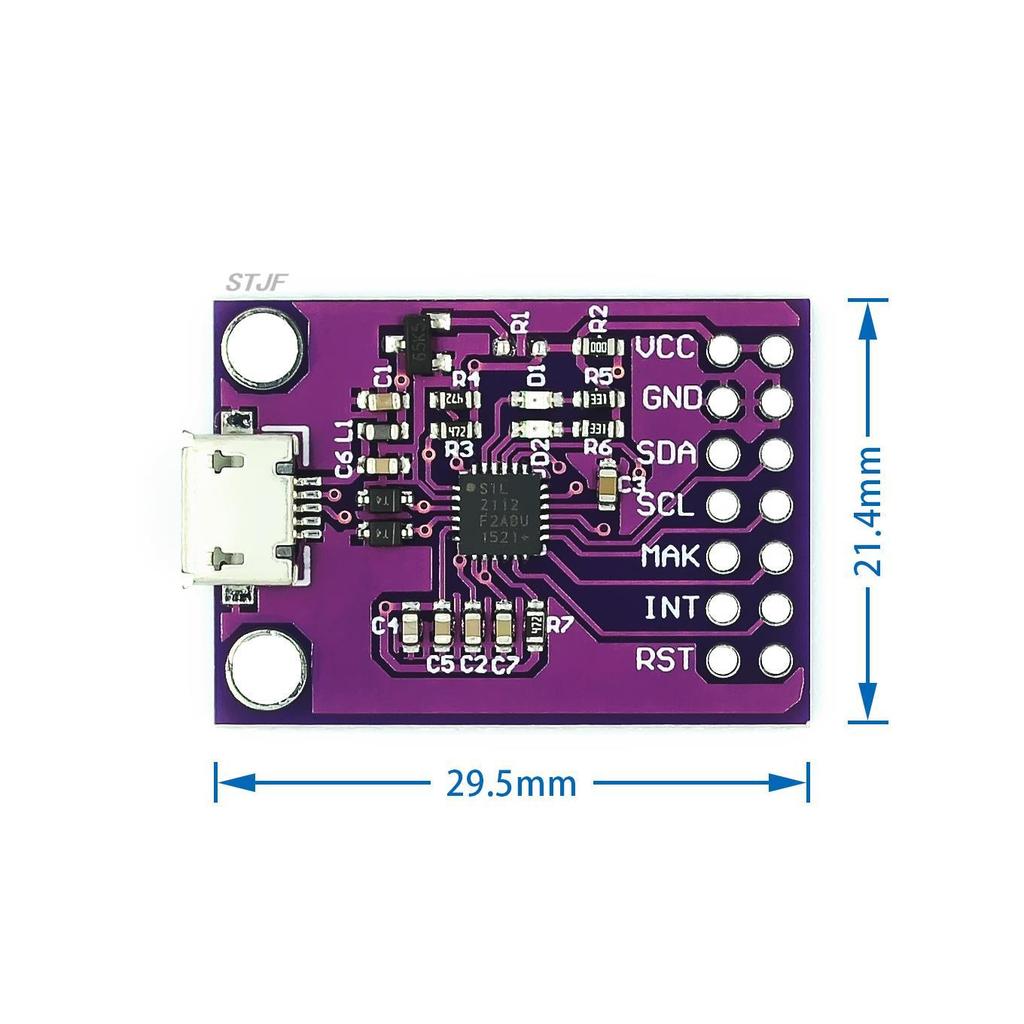

Размер модуля: 29,5 мм x 21,3 мм, с двумя монтажными отверстиями M3, одним портом MicroUSB (гнездо)
Приложения: Портативный контроллер, USB-донгл, запись данных
В комплект входит:

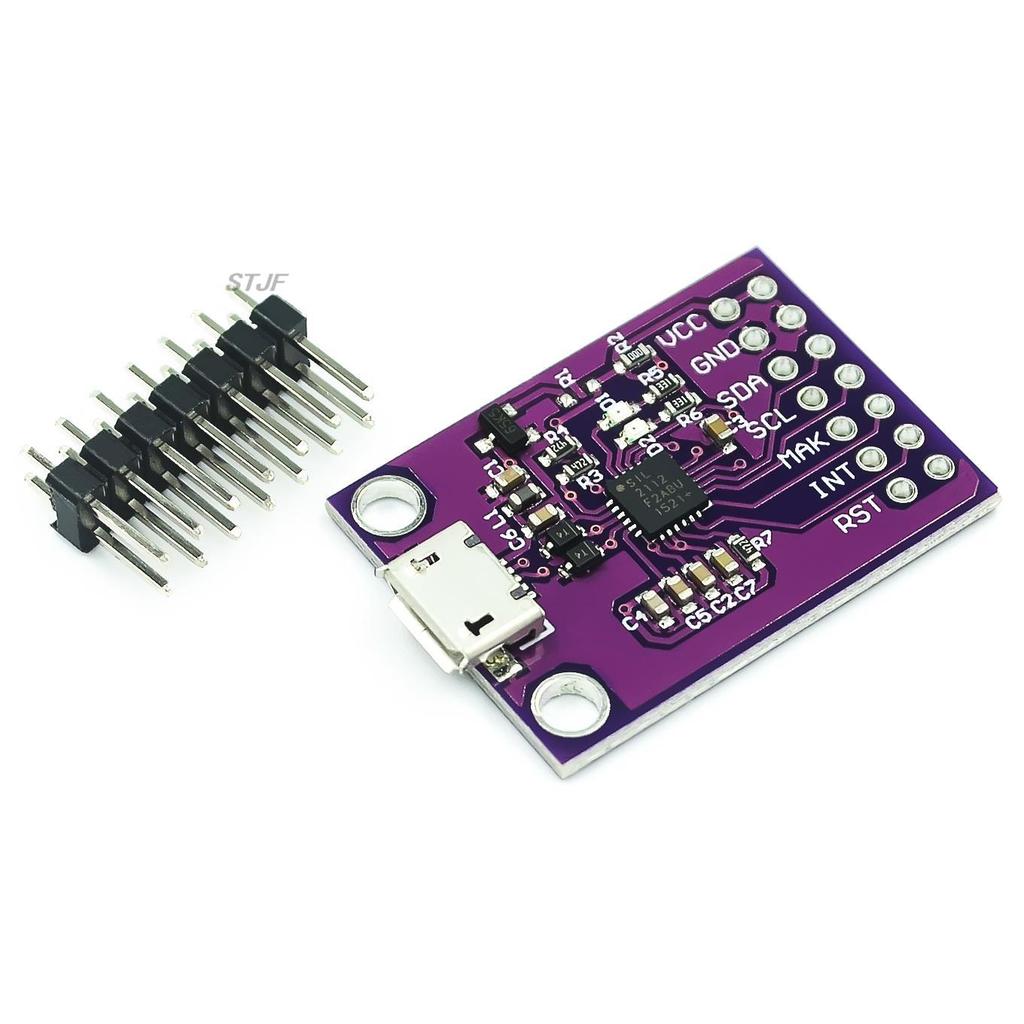

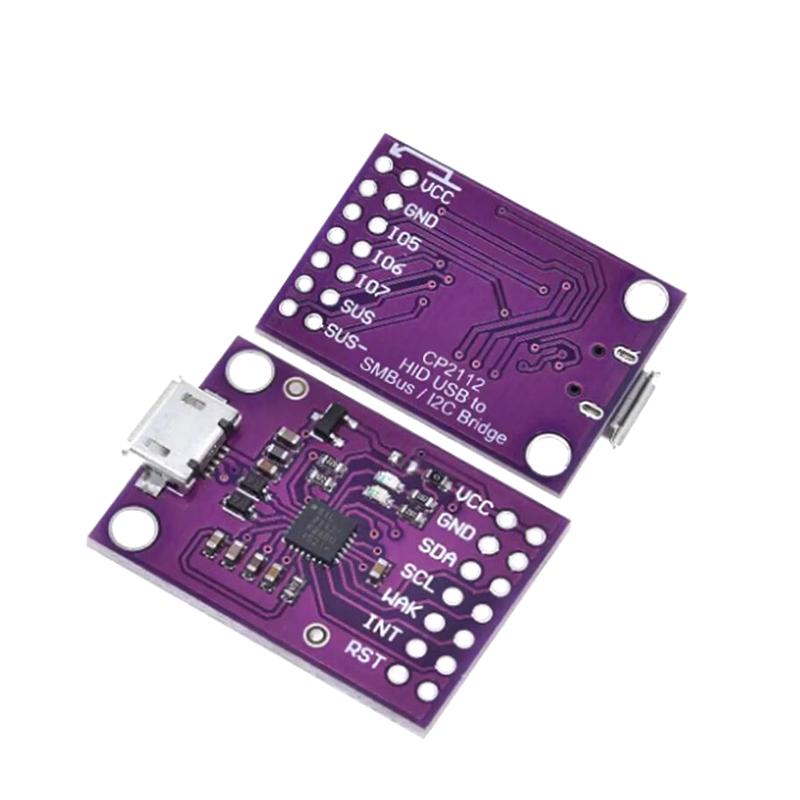

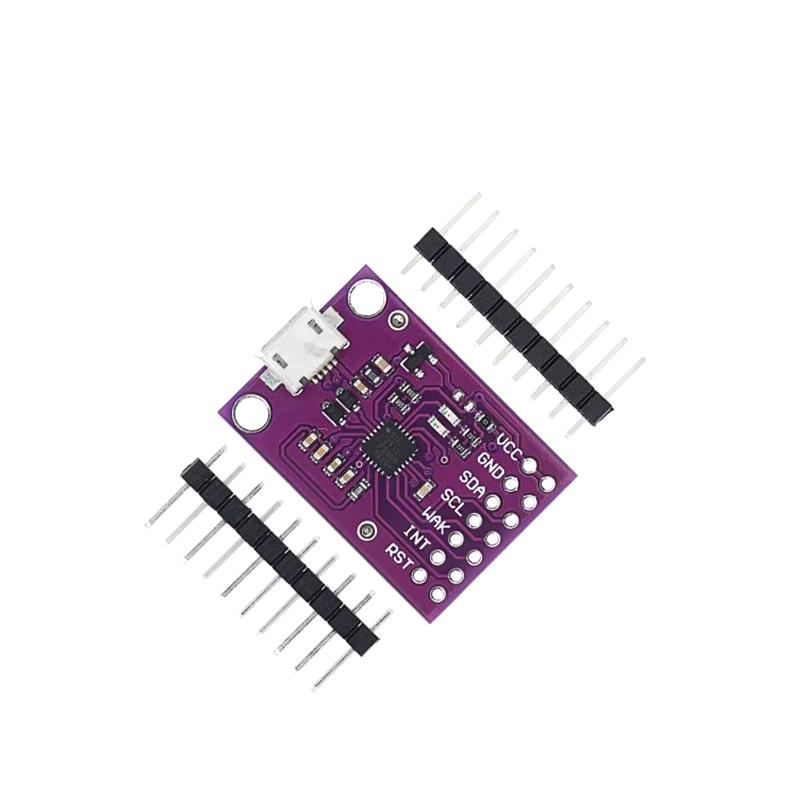

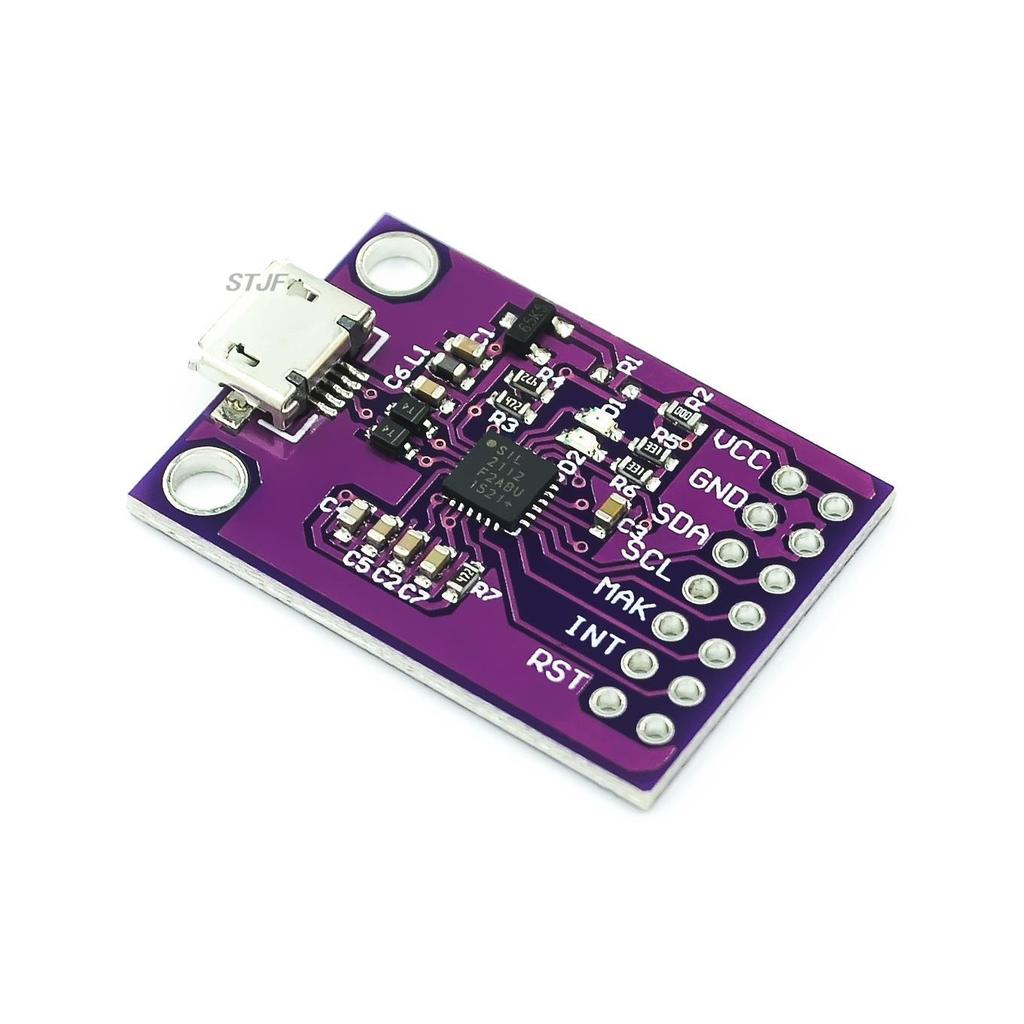

Одна отладочная плата CP2112 модуль связи USB к I2C
Линия имеет компактную и равномерную компоновку, хорошую электроизоляцию и механическую устойчивость, может сохранять стабильную работу в условиях различных температур и влажности, обеспечивая точность и надежность.
В схемотехнике тщательно спланированные линии подобны точным транспортным сетям, а линии разной ширины и с разным интервалом выполняют различные задачи по передаче токов и сигналов.. Ключевые сигнальные линии проходят обработку согласования импеданса, что значительно снижает отражение и затухание сигнала и обеспечивает стабильную передачу высокочастотных сигналов.
Все виды электронных компонентов припаяны к печатной плате, а паяные соединения полные, круглые, прочные и надежные.. Основные компоненты, такие как микросхемы, идеально соединены с печатной платой с помощью точных процессов компоновки, что обеспечивает высокоскоростную обработку данных и взаимодействие.
Эта печатная плата имеет широкий спектр применения во многих областях.. Будь то область промышленного управления, требующая чрезвычайно высокой стабильности, или область бытовой электроники, где требуется экстремальная производительность, он может предоставить надежные гарантии стабильной работы оборудования благодаря своей превосходной конструкции и надежной работе, а также помочь различным электронным устройствам играть важную роль.
