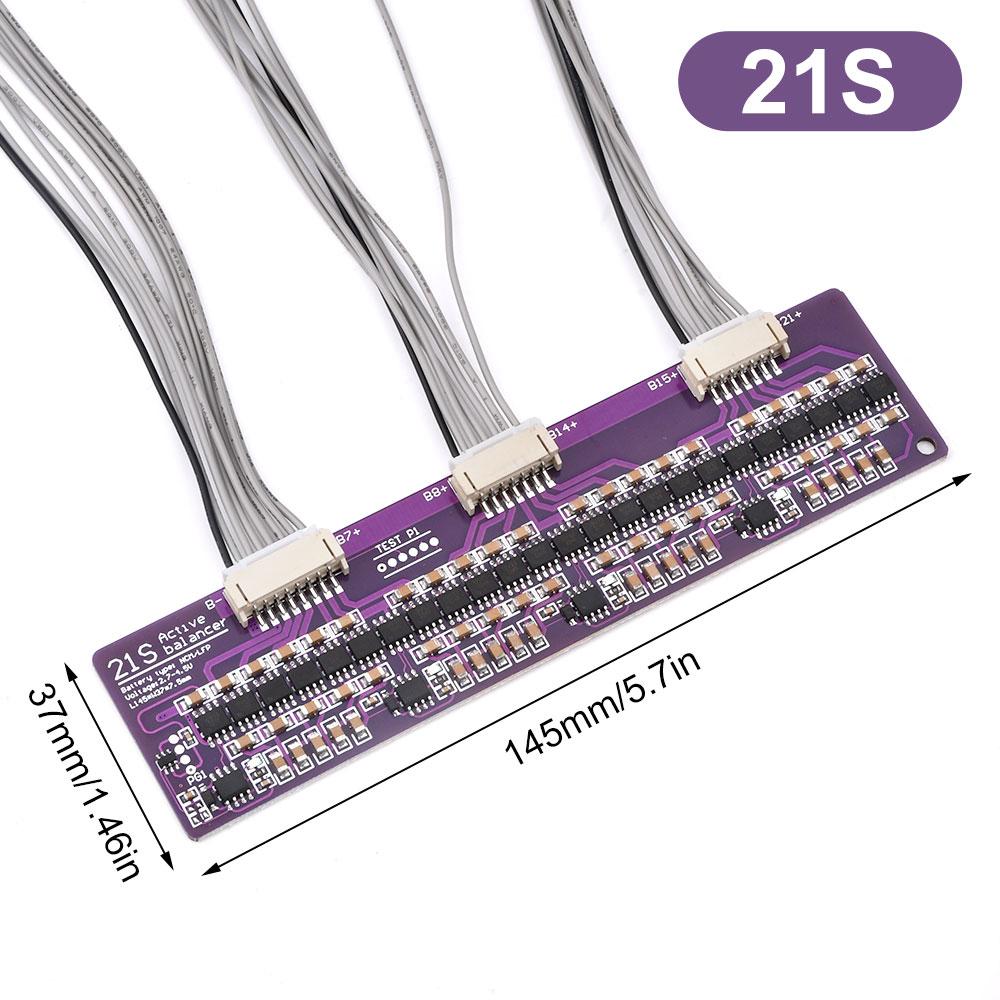

Номер модели : BMS 1.5A 3S 4S 5S 6S 7S 8S 14S 17S 21S Плата балансировки
заявка : для внешней эквализации для обслуживания аккумулятора
Состояние : новый
Тип : Регулятор напряжения
Происхождение : Китай
BMS 1.5A 3S 4S 5S 6S 7S 8S 14S 17S 21S Литий-ионный Lifepo4 LTO Литиевый Активный Эквалайзер Балансир Плата Балансировочный Конденсатор Особенности продукта:
1. Ток выравнивания до 1,5 А, высокая эффективность выравнивания и низкое потребление, стабильность зрелой и надежной структуры схемы для устранения риска подобных отказов (выравнивающий ток и разница давлений между аккумуляторами меняются)
2. Выбор низкоомных высокочастотных керамических конденсаторов, выбор высококачественных компонентов, способствующих производительности и надежности поддержки, (внешний вид корпуса конденсатора и параметры могут варьироваться от партии к партии)
3. Низкое тепловыделение, высокая надежность и высокая точность, подходит для работы с внутренним аккумуляторным блоком или внешней балансировки для обслуживания аккумулятора, точность балансировки до 3 мВ.
4. Разъем для проводки, в комплекте с соединительным проводом из чистой меди 24AWG (длина провода 30 см).
5. Модуль активной балансировки емкостной литиевой батареи используется для выравнивания напряжения между литиевыми аккумуляторными блоками, и защитные платы работают независимо друг от друга. Подходит для ПАКЕТА аккумуляторной батареи, обслуживания и использования для самостоятельной сборки аккумуляторной батареи.
Параметры продукта:
характеристики продукта:3S 4S 5S 6S 7S 8S 14S 17S 21S
Ток выравнивания: Максимум 1,5 А (зависит от перепада давления, внутреннего сопротивления, сопротивления линии и т. д.)
Точность эквализации:3мВ
Подходит для батарей: литий-железо-фосфатный, литий-тройной универсальный
Согласующий провод:22AWG около 30 см
уведомление: За исключением 8s, которые нельзя использовать в нижнем строю, остальные спецификации можно использовать в нижнем строю.
Список продуктов:
1X модуль схема корпус
1X соединительный провод 22AWG около 30 см
уведомление: За исключением 8s, которые нельзя использовать в нижнем строю, остальные спецификации можно использовать в нижнем строю.
Вопрос &:
Q1:Разница между похожими продуктами
A1:Резистивная пассивная эквализация (Преимущества: дешевый, малый размер, стабильный, недостатки: низкая эффективность, тепло)
Индуктивная активная балансировка (Преимущества: дешевый, маленький размер, недостатки: стабильность относительно плохая легко испортиться, общая точность)
Активная балансировка типа «трансформатор» (Преимущества: высокая точность, высокая стабильность, недостатки: больший объем, более высокие цены)
Емкостная активная балансировка (Преимущества: доступный, высокая стабильность, мало тепла, высокая точность, высокая эффективность, Недостатки: толщина схемы относительно велика)
Q2:Правила электромонтажа
A2: от 0В (итого отрицательный) начинать разводку в направлении любого состояния 0В (итого отрицательный) перегрузка очень легко приводит к сгоранию платы, обязательно подтвердите порядок линий, неправильный порядок сжигает плату!
Q3:Последствия подключения неправильного провода
A3:Результат - это, по сути, сгоревшая доска, "мастер" слишком самоуверен - тоже легко перевернуться, поэтому осторожная работа - лучшая политика!
Q4:Принципы использования проволоки
A4:Характеристики поддерживающего провода для 22AWG (0.3 квадрат) достаточной длины для принципа, чем короче, тем лучше.
Q5:Каково энергопотребление модуля?
A5:Потребление тока модуля всего 1,5 мА, подходит для длительной работы без выключения, свет всегда горит, когда напряжение батареи падает ниже 2,5 В, модуль переходит в спящий режим защиты для предотвращения чрезмерного разряда батареи (потребление энергии в спящем режиме составляет всего 5 мкА)
Q6:Ток выравнивания
A6:Предельный ток, который может выдержать модуль выравнивания, составляет 2А, ток не такой большой, если разница напряжений мала, или внутреннее сопротивление аккумулятора велико, или сопротивление соединительного провода велико.; эквивалентное внутреннее сопротивление платы 2А составляет 480 мОм, {Общий ток выравнивания=разность давлений/(внутреннее сопротивление аккумулятора + сопротивление соединительного провода + эквивалентное внутреннее сопротивление платы выравнивания)}.
Q7:Рабочая Температура
A7:КПД схемы очень высокий, тепловыделение относительно низкое, общая температура составляет около 30-45 градусов Цельсия.
Q8:Жизнь эквалайзера
А8:Продукты тщательно протестированы и отправлены, нечеловеческие повреждения (такие как впитывание влаги, обратная неправильная последовательность, статическое электричество из-за перенапряжения и т. д.), срок службы конденсатора 3-5 лет (обнаружил, что замена конденсаторов может быть вздутой), микросхемы, резисторы, транзисторы обычно служат дольше жизни человека.
Линия имеет компактную и равномерную компоновку, хорошую электроизоляцию и механическую устойчивость, может сохранять стабильную работу в условиях различных температур и влажности, обеспечивая точность и надежность.
В схемотехнике тщательно спланированные линии подобны точным транспортным сетям, а линии разной ширины и с разным интервалом выполняют различные задачи по передаче токов и сигналов.. Ключевые сигнальные линии проходят обработку согласования импеданса, что значительно снижает отражение и затухание сигнала и обеспечивает стабильную передачу высокочастотных сигналов.
Все виды электронных компонентов припаяны к печатной плате, а паяные соединения полные, круглые, прочные и надежные.. Основные компоненты, такие как микросхемы, идеально соединены с печатной платой с помощью точных процессов компоновки, что обеспечивает высокоскоростную обработку данных и взаимодействие.
Эта печатная плата имеет широкий спектр применения во многих областях.. Будь то область промышленного управления, требующая чрезвычайно высокой стабильности, или область бытовой электроники, где требуется экстремальная производительность, он может предоставить надежные гарантии стабильной работы оборудования благодаря своей превосходной конструкции и надежной работе, а также помочь различным электронным устройствам играть важную роль.
