Высокие опасения по химическим веществам : Никто
пакет : DIP
Мощность рассеивания : 1
Напряжение питания : 5 В постоянного тока
заявка : компьютер
Тип : Регулятор напряжения
Происхождение : Китай
Состояние : новый

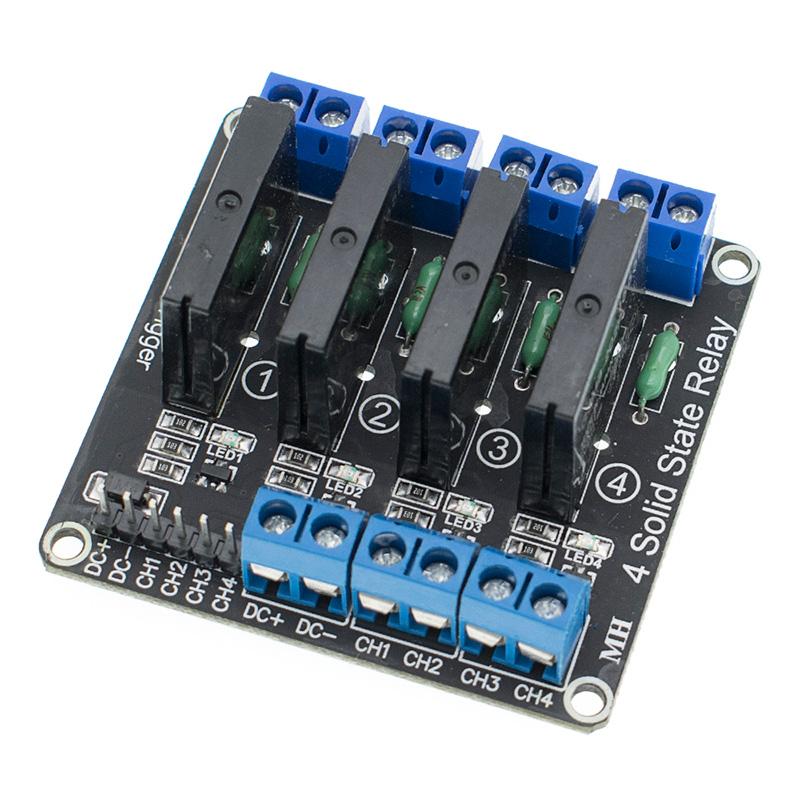

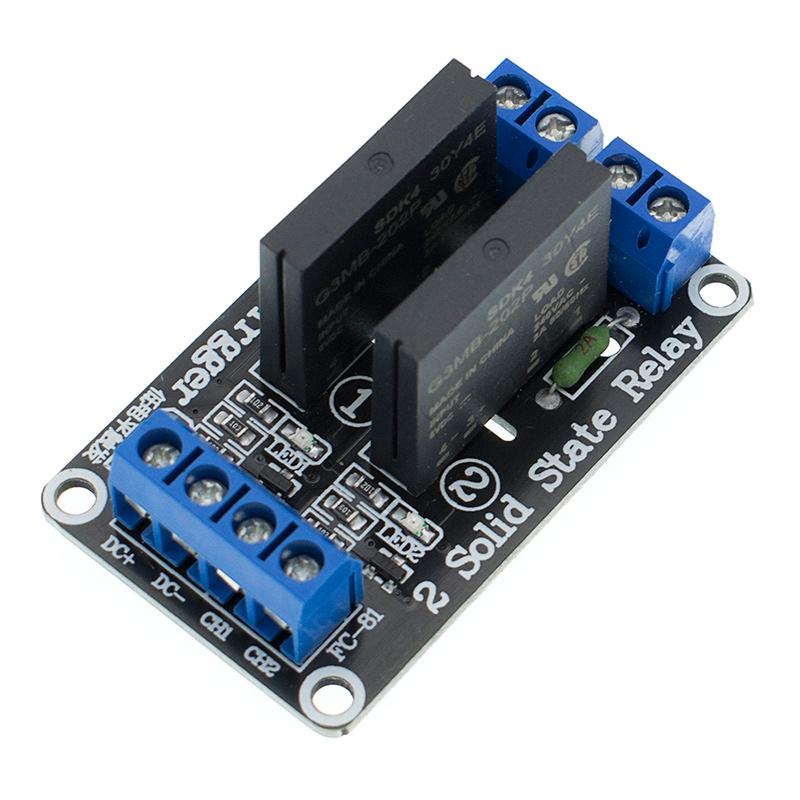

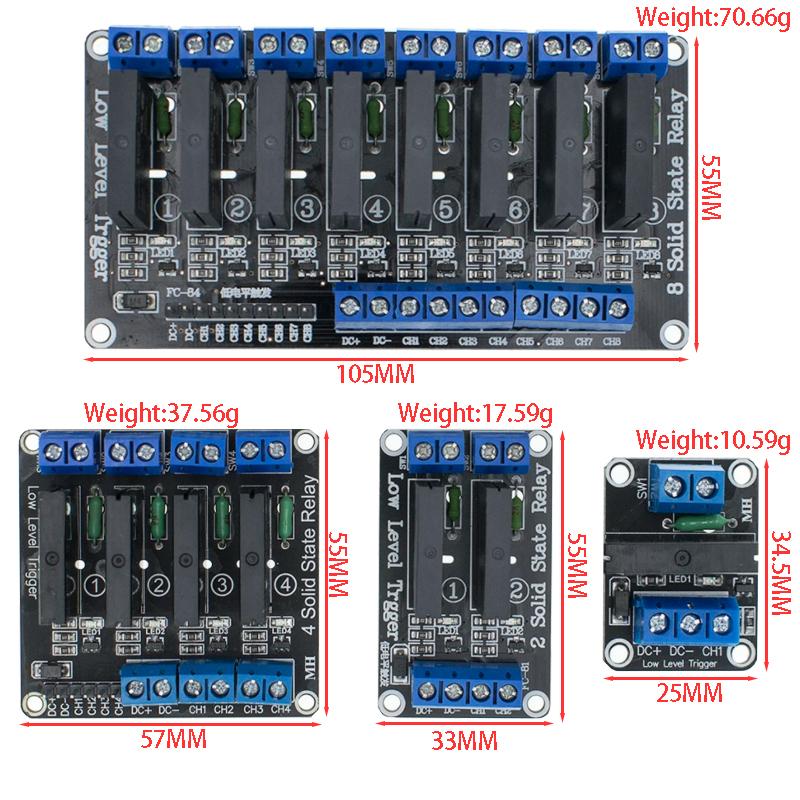

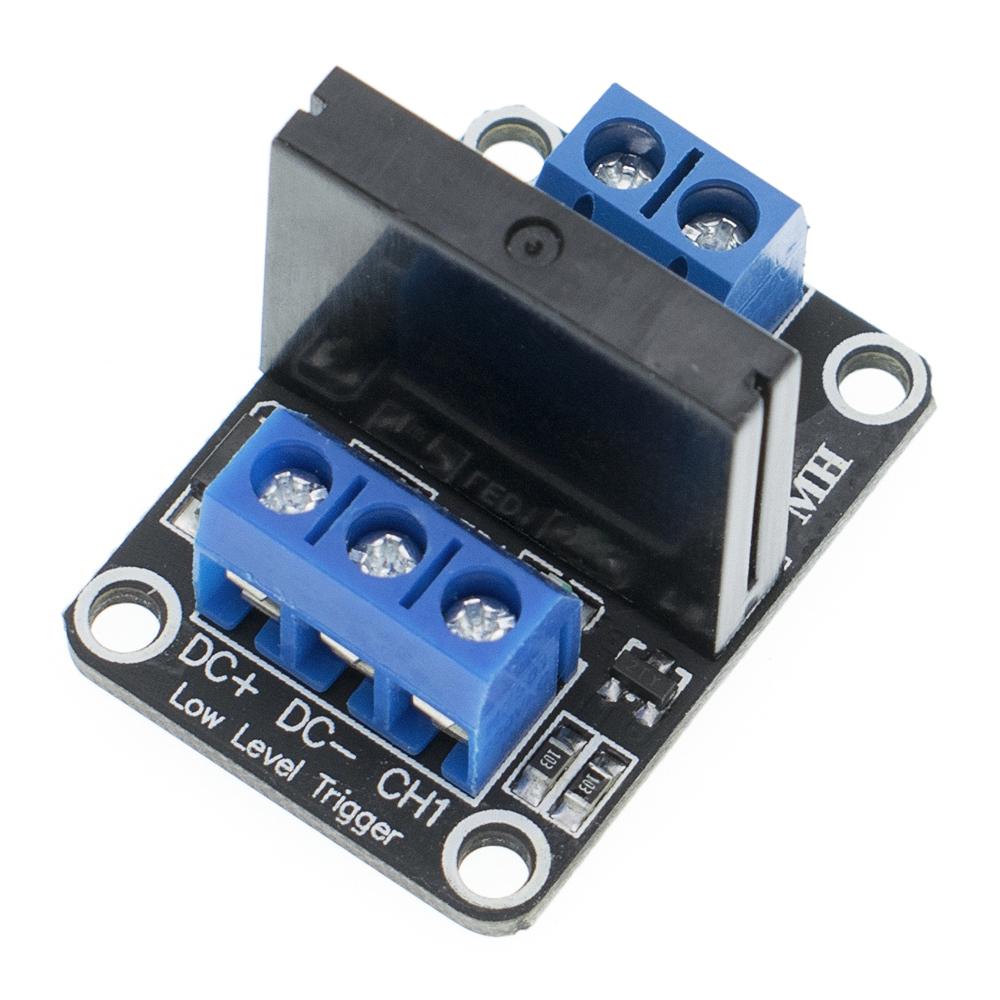

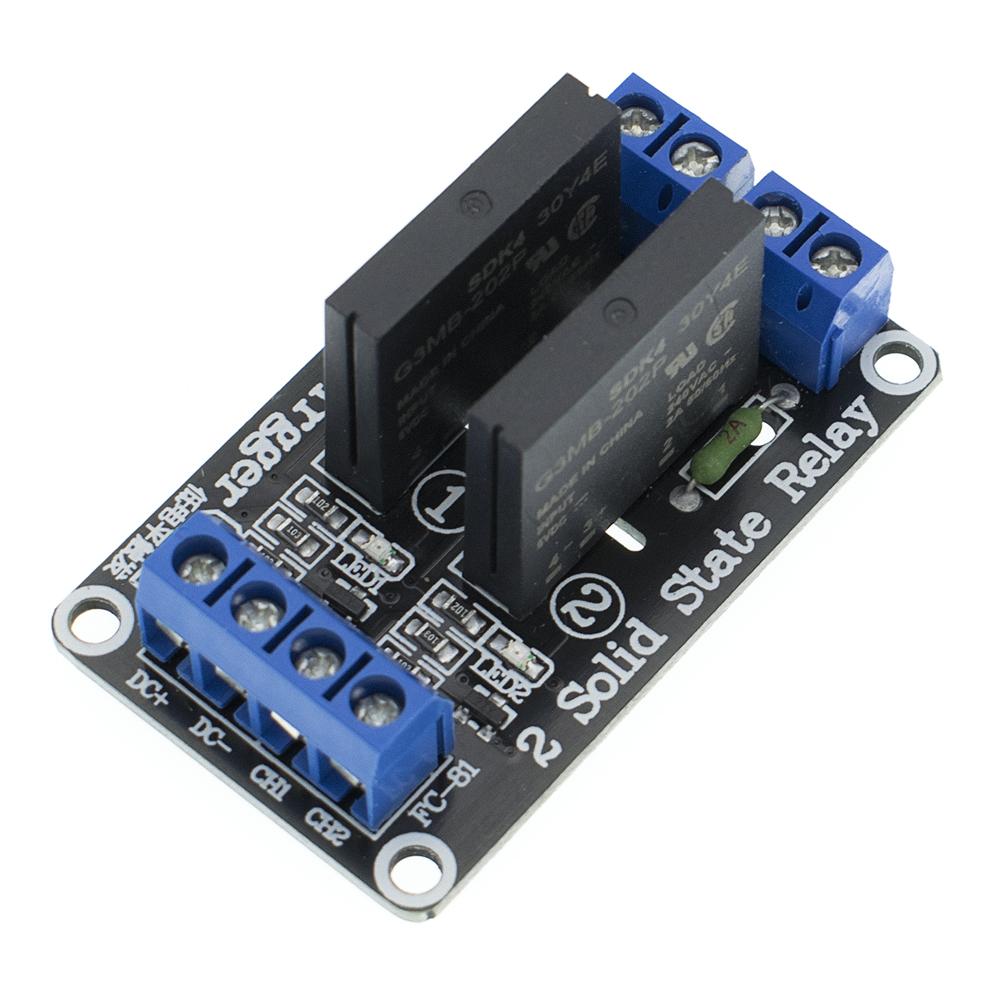

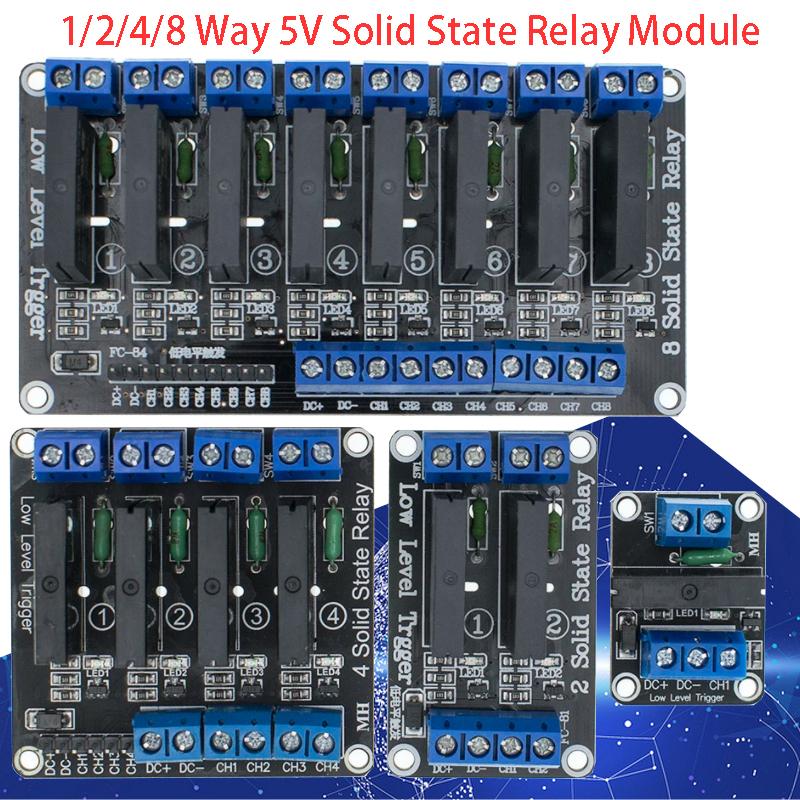

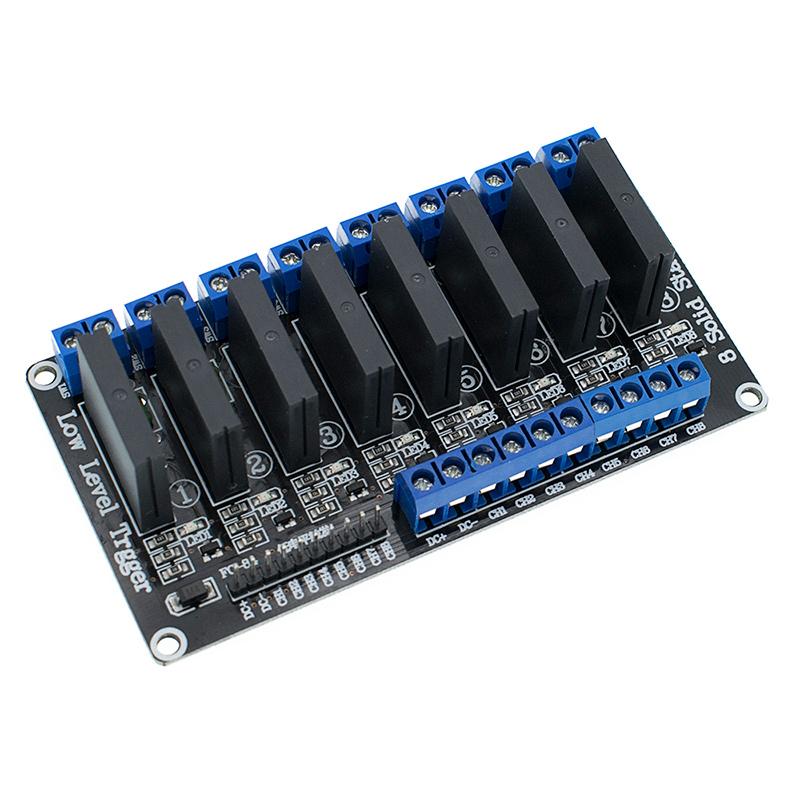

Описание товара:1. Твердотельное реле 5 В 240 В 2 А, выход с резистивным предохранителем 240 В 2 А.2. входная мощность: 5 В постоянного тока (160МА)3. входное напряжение управляющего сигнала:Модуль высокого уровня: (0-2.5V состояние низкоуровневое реле ON)(3.3-5V состояние высокого уровня реле ВЫКЛ)Низкоуровневый модуль: (0-2.5V состояние низкоуровневое реле ВЫКЛ)(3,3-5 В состояние высокого уровня реле ВКЛ)5. есть 2,54 см штырь и синяя клеммная колодка KF301, линия управления более удобна. Входная секция:Постоянный ток +: Подключите блок питания с положительным (в соответствии с напряжением реле)округ Колумбия-: Подключите минус питания CH1: 1 разъем триггера сигнального модуля реле (триггер низкого уровня активен)канал 2: 2 разъема триггера сигнального модуля реле (триггер низкого уровня активен)СН3: 2 разъема триггера сигнального модуля реле (триггер низкого уровня активен)СН4: 2 разъема триггера сигнального модуля реле (триггер низкого уровня активен)
Интерфейс модуля:
Входной раздел:
Постоянный ток+:
Подключение к положительному полюсу блока питания (источник питания в соответствии с напряжением реле)
округ Колумбия-:
подключить к отрицательному полюсу источника питания
СН:
Клемма запуска сигнала релейного модуля (низкий уровень триггера эффективен)
Значение высокого уровня и низкого уровня:
Триггер высокого уровня означает, что между клеммами триггера сигнала имеется положительное напряжение (В) и отрицательный терминал источника питания.
Положительное напряжение между триггерным выводом (В) и отрицательный полюс источника питания, обычно положительный полюс источника питания используется для подключения к триггерному выводу в одном из видов режима запуска.
При наличии положительного напряжения на триггерном выводе или при достижении триггерного напряжения реле активируется.
Высокое и низкое значение:Высокоуровневый триггер относится к сигнальной стороне триггера (В) и отрицательный источник питания имеет положительное напряжение между положительным и источником питания, обычно подключаемым к триггерной стороне триггера, когда напряжение триггерной стороны или триггер достигает триггерного напряжения, реле срабатывает. Низкоуровневый триггер относится к напряжению между сигнальным триггерным выводом и отрицательным выводом источника питания, равному 0 В, или напряжение триггерного вывода ниже напряжения положительного вывода источника питания. Когда напряжение достаточно низкое для срабатывания, реле притягивается. Отрицательная сторона источника питания подключается к триггерной стороне триггера, так что реле притягивается. Электрические параметры:Версия по напряжению Ток покоя Рабочий ток Напряжение срабатывания Ток срабатывания1 канал 5В 0мА 12,5мА 0-2,5В 2мА2 5В 0мА 22,5мА 0-2,5В 2мА4 5В 0мА 48мА 0-2,5В 2мА4 5В 0мА 102мА 0-2,5В 2мАруководство по продукту:1. Модуль питания: питание должно быть постоянным током, напряжение и напряжение реле должны совпадать2. Метод электропроводки:Когда триггерная сторона сигнала триггера уровня, реле будет подключено, устройство имеет электричество и работает
Меры предосторожности:1. Модуль питания: питание должно быть постоянным током, источник питания 5 В2. Модуль управления напряжением клеммы: Этот модуль может использоваться только для управления переменным током, не может управлять постоянным током.
Инструкции по использованию продукта:
1.
Питание модуля: источник питания должен быть постоянного тока, и мощность
напряжение должно соответствовать напряжению реле
2. Метод электропроводки:
При низкоуровневом триггере на клемме триггера сигнала реле включится, и устройство получит питание и будет работать.
Линия имеет компактную и равномерную компоновку, хорошую электроизоляцию и механическую устойчивость, может сохранять стабильную работу в условиях различных температур и влажности, обеспечивая точность и надежность.
В схемотехнике тщательно спланированные линии подобны точным транспортным сетям, а линии разной ширины и с разным интервалом выполняют различные задачи по передаче токов и сигналов.. Ключевые сигнальные линии проходят обработку согласования импеданса, что значительно снижает отражение и затухание сигнала и обеспечивает стабильную передачу высокочастотных сигналов.
Все виды электронных компонентов припаяны к печатной плате, а паяные соединения полные, круглые, прочные и надежные.. Основные компоненты, такие как микросхемы, идеально соединены с печатной платой с помощью точных процессов компоновки, что обеспечивает высокоскоростную обработку данных и взаимодействие.
Эта печатная плата имеет широкий спектр применения во многих областях.. Будь то область промышленного управления, требующая чрезвычайно высокой стабильности, или область бытовой электроники, где требуется экстремальная производительность, он может предоставить надежные гарантии стабильной работы оборудования благодаря своей превосходной конструкции и надежной работе, а также помочь различным электронным устройствам играть важную роль.
