Высокие опасения по химическим веществам : Никто
пакет : SMD

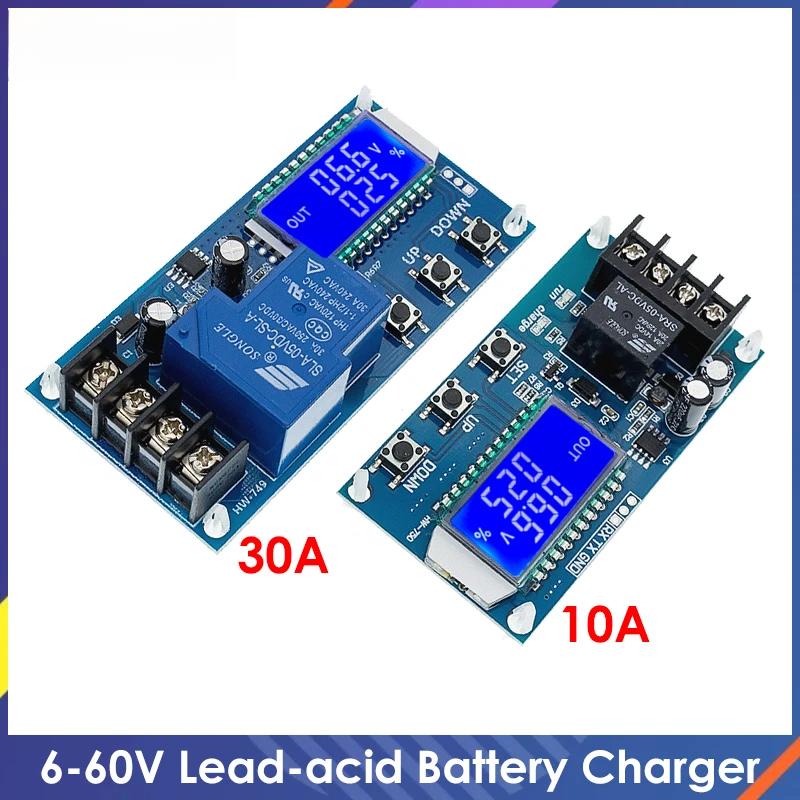

Номер модели : 6-60 В 30 А 10 А свинцово-кислотная солнечная батарея зарядка
Мощность рассеивания : 1
Напряжение питания : 1
заявка : компьютер
Тип : Регулятор напряжения
Происхождение : Китай
Состояние : новый
Рабочая Температура : 45
Основные характеристики модуля:
Поддержка свинцово-кислотной батареи и действующей батареи, диапазон напряжения:6В ~ 60В;
Может отображать напряжение, процент батареи, время зарядки в то же время через ЖК-дисплей;
Функция очень мощная, реализует автоматическое управление зарядкой, контроль времени зарядки, также может настроить и загрузить соответствующий параметр через последовательный порт;
Описание функции:
1. Функция автоматического управления зарядом:

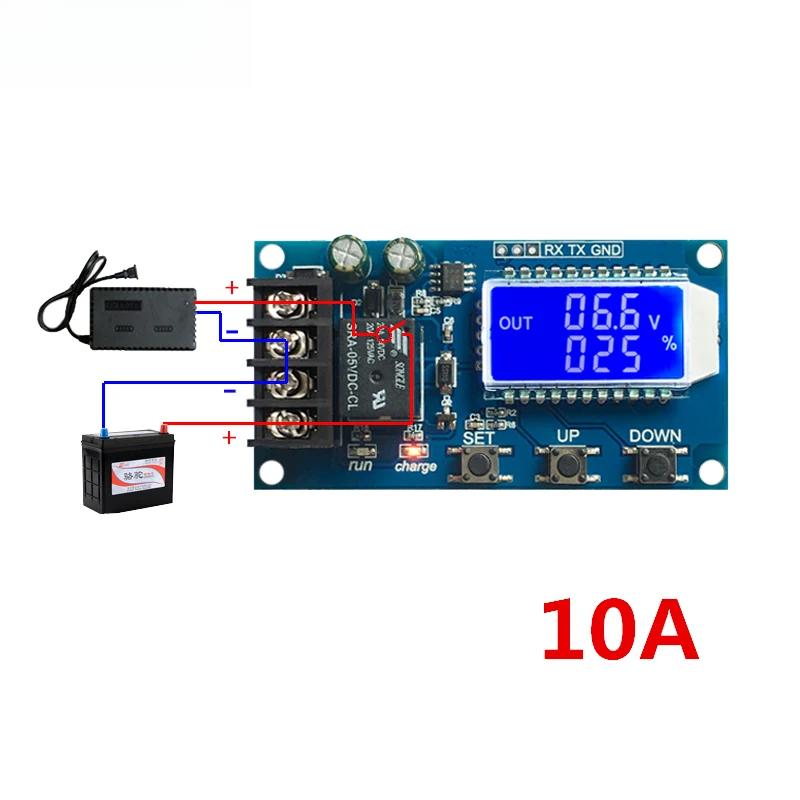

Установив вольт-HI:'UP' вольт-ЛИ:'dn';Когда напряжение батареи ниже вольт-LI:'dn', реле провода, зарядное устройство начинает заряжать батарею;при напряжении батареи до вольт-HI:'UP', реле разъединено, и автоматическая зарядка завершена один раз;
2. Функция контроля времени зарядки:
Как включить функцию контроля времени?
После ввода набора параметров установите параметр op ненулевым, затем включите функцию контроля времени, параметр op по умолчанию:--:--h, по умолчанию не включается функция контроля времени;
После открытия функции контроля времени (OP не равен нулю), когда напряжение батареи было ниже вольт-LI'dn', зарядное устройство начало заряжать аккумулятор, система начала тактовую частоту; Во время синхронизации напряжение батареи ≥ вольт-HI'UP', отсоединение реле; Если время OP истекло, напряжение батареи по-прежнему составляет более низкий вольт-LI'dn', реле сохраняет проводимость, автоматически закрывает функцию управления временем зарядки и мигает H:ER, чтобы напомнить пользователю, что настройка параметра времени неразумна; Нажмите любую клавишу, чтобы остановить мигание;
уведомление: Формат времени: 00:59 (00 за часы, 59 за минуты) Максимальное время 99:59, что составляет 100 часов.
3. Функция загрузки последовательных данных и настройки параметров:
Система поддерживает загрузку данных UART и настройку параметров UART.:115200,8,1
Cmd Функция
Реле позволяют открыть
выкл. Реле отключаются для открытия
начать Начать загрузку данных
остановить Остановить загрузку данных
read Прочитайте настройку параметров
dw10.0 Установить вольт-LI:'dn'
up20.0 Установить вольт-HI:'ВВЕРХ'
хх:xx Установите время зарядки OP 00:00 остановить время зарядки
Формат отправки сообщений с данными:
Напряжение батареи + процент батареи + время зарядки + состояние заряда 12.0V,020%,00:10,ОП
Настройка параметров:
Нажмите и удерживайте клавишу SET, чтобы войти в интерфейс настроек;
Переключите параметры, которые вы хотите установить, коротким нажатием SET;
После выбора параметров, может быть установлена клавиша UP/DOWN для поддержки короткого нажатия, длительного нажатия (быстрое увеличение или уменьшение); Чтобы задать другие параметры, повторите шаг b, c);
После того, как все параметры установлены, длительное нажатие клавиши set для выхода и сохранения;
Описание ключевой функции:
В интерфейсе Run (основной интерфейс):
Короткое нажатие кнопки SET для отображения текущего набора параметров; Короткое нажатие кнопки UP, переключение процента заряда дисплея и времени зарядки;
Короткие пресс вниз кнопку, выберите Включение/выключение включение реле, если реле может быть закрыт, покажет «off» как напоминание;
Длинные нажмите кнопку UP, переключатель низкое состояние мощности
на:Отсутствие операции за 10 минут выключение подсветки
OFF: Подсветка всегда яркая
Длительное нажатие кнопки SET, ввод настроек параметров.
Расчет процента напряжения:
процент напряжения = напряжение батареи/(вольт-ХИ - вольт-ЛИ)
Дополнительные функции
) Функция записи времени зарядки: не открыть контроль времени зарядки, продукт будет записывать полный рабочий день, когда время входа отображает интерфейс, мигает дисплей время зарядки, а затем время выхода интерфейса дисплея или следующей зарядки для открытия (релейная проводимость) когда пусто;
б) Автоматическое определение параметров: Когда параметры заданы, выйдите, если volt-LI dn≥ volt-HI UP, система будет мигать отображением «ERR» в качестве напоминания;
с) Обнаружение доступа к аккумулятору: Это изделие, подключенное к аккумулятору, если оно не подключено к аккумулятору, система будет показана в нисходящем канале «NbE» в качестве напоминания
Анализ распространенных отказов
Q: Какое количество подходит для использования на уровне V? Какое напряжение подходит для этого модуля?
К: Этот раздел подходит для диапазона минимального напряжения 6 В, максимального 60 В, максимального уровня расхода 48 В, поскольку батарея 48 В полностью заряжена при 60 В, а затем возникает высокая температура, если напряжение вашей батареи выше 48 В, пожалуйста, выберите другой раздел.
Q: Питание последующих электроприборов оборвалось! Светодиод мигает?
К: Это происходит потому, что ваш зарядный ток слишком велик или емкость аккумулятора слишком мала, чтобы вызвать немедленное достижение предела напряжения, реле отключается, отключается, напряжение быстро падает до более низкого напряжения, и начинается повторная зарядка, цикл, в это время вы хотите уменьшить только линию зарядного тока. Обычно зарядный ток составляет от 1 до 1,5 емкости аккумулятора, например, для аккумулятора емкостью 20 Ач ток зарядки обычно составляет около 2-3 А! Обратите внимание, что заряд большим током может привести к ускоренному старению аккумулятора, поломкам барабанных установок и даже взрывам!
Q: Какой режим управления? Могу ли я автоматически циклировать зарядку? Могу ли я использовать дополнительную зарядку? Могу ли я ограничить поток?
К: Это контроль напряжения, например, установите предел напряжения 12,0 В, напряжение поднимется до 14,5 В, напряжение заряда до 14,5 В, это значение при выключении питания, напряжение понизится до 12,0 В, реле замкнется и начнется зарядка, можно заполнять сбоку, режим контроля напряжения только для выключения и открытия, нельзя ограничивать поток, ток зарядки полностью зависит от вашего зарядного устройства!
Q: Входной сигнал 12 В может или нет заряжать аккумулятор 24 В, или входной сигнал 48 В может дать заряд аккумулятора 12 В?
К:Это простой регулятор напряжения, играющий только роль переключателя, не может качаться на заряде аккумулятора, поэтому вы хотите дать какой-то заряд аккумулятору, чтобы быть готовым к какому-то типу зарядного устройства! Необходимо!
Линия имеет компактную и равномерную компоновку, хорошую электроизоляцию и механическую устойчивость, может сохранять стабильную работу в условиях различных температур и влажности, обеспечивая точность и надежность.
В схемотехнике тщательно спланированные линии подобны точным транспортным сетям, а линии разной ширины и с разным интервалом выполняют различные задачи по передаче токов и сигналов.. Ключевые сигнальные линии проходят обработку согласования импеданса, что значительно снижает отражение и затухание сигнала и обеспечивает стабильную передачу высокочастотных сигналов.

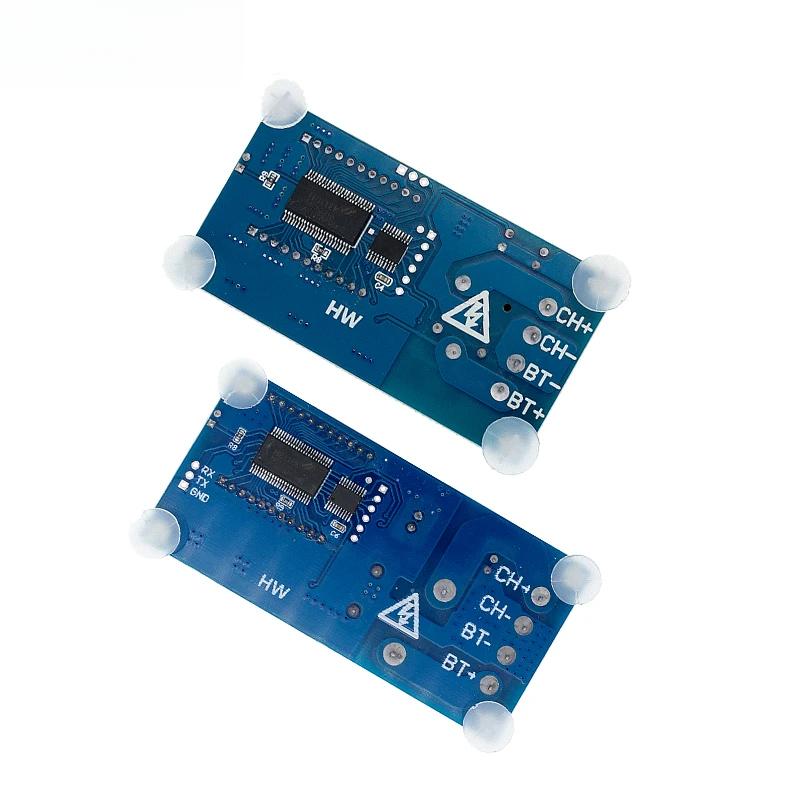

Все виды электронных компонентов припаяны к печатной плате, а паяные соединения полные, круглые, прочные и надежные.. Основные компоненты, такие как микросхемы, идеально соединены с печатной платой с помощью точных процессов компоновки, что обеспечивает высокоскоростную обработку данных и взаимодействие.
Эта печатная плата имеет широкий спектр применения во многих областях.. Будь то область промышленного управления, требующая чрезвычайно высокой стабильности, или область бытовой электроники, где требуется экстремальная производительность, он может предоставить надежные гарантии стабильной работы оборудования благодаря своей превосходной конструкции и надежной работе, а также помочь различным электронным устройствам играть важную роль.
