Количество : 1
Высокие опасения по химическим веществам : Никто
пакет : SMD
Номер модели : NE555
Мощность рассеивания : ...
Напряжение питания : ...
заявка : Все
Тип : модуль
Рабочая Температура : ...
Происхождение : Китай
Состояние : новый

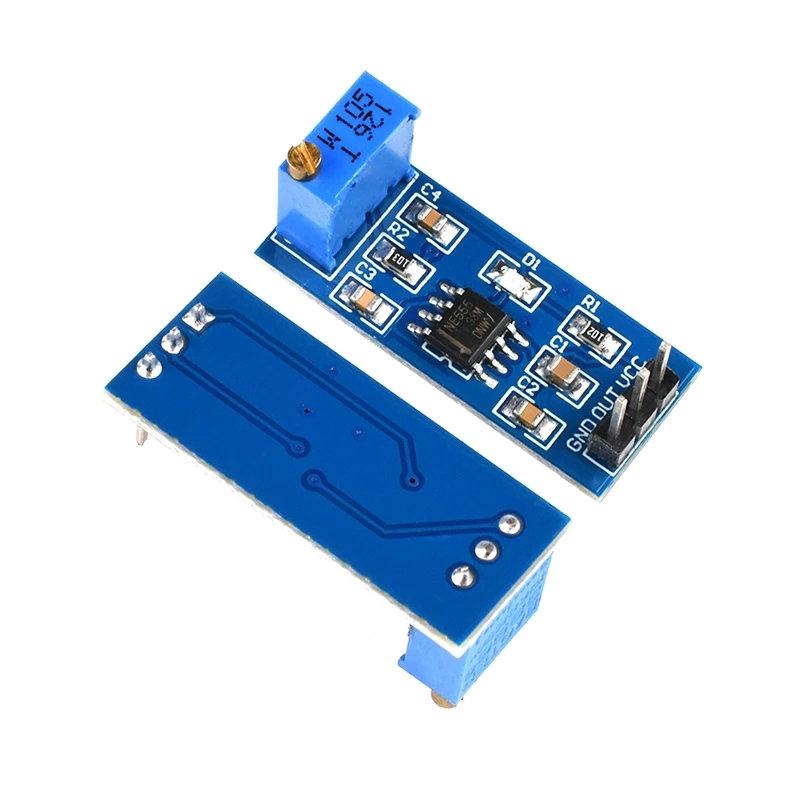

NE555-Синий：
1. Бортовая микросхема NE555.
2. Одноканальный выходной сигнал, выходной рабочий цикл около 50% квадратной волны.
3. Пластинчатый резистор нагрузки, отрегулируйте сопротивление для управления выходной частотой.
4. Индикатор питания на борту.
5. Рабочее напряжение: 5В ~ 12В.

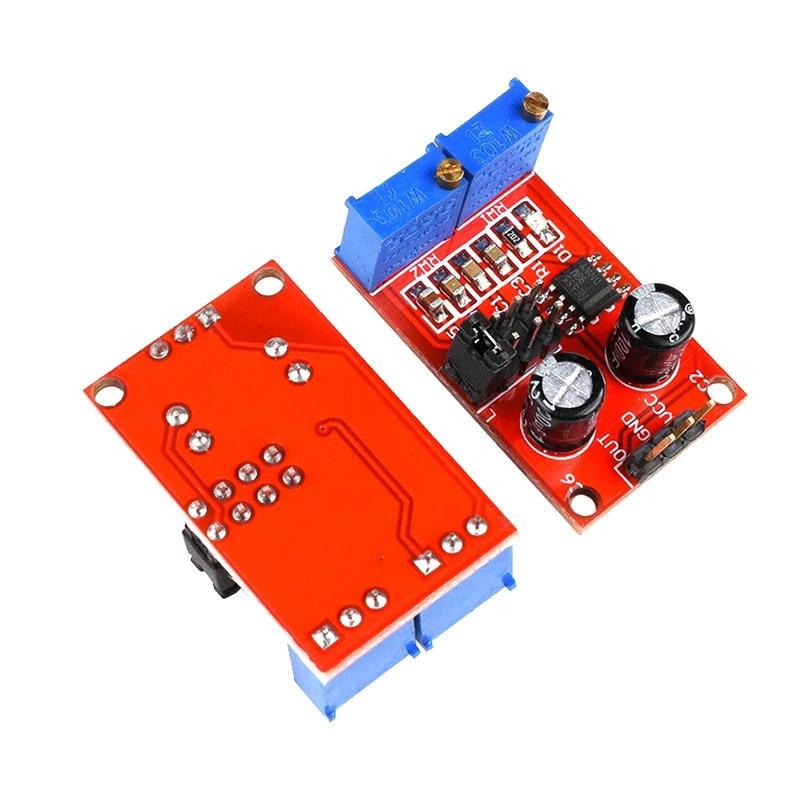

NE555-Красный：
1, Размер: 3,1 СМ * 2,2 СМ
1, основной чип: NE555;
2, Входное напряжение: 5В-15В постоянного тока. Источник питания 5 В, выходной ток может 15 МА вокруг; Источник питания 12 В, выходной ток может 35 МА вокруг;
3, входной ток: 100MA
4, амплитуда выхода: от 4,2 В В-ПП до 11,4 В В-ПП. (Отличается в зависимости от входного напряжения, выходная амплитуда будет разной)
5, максимальный выходной ток: 15МА (Блок питания 5 В, V-PP более 50%), 35МА (Блок питания 12 В, V-PP более 50%)
Область применения этого модуля:
1 используется как генератор прямоугольных сигналов, генерирующий прямоугольный сигнал, используемый для экспериментальной разработки.
2 для управления шаговым двигателем для генерации прямоугольного управляющего сигнала.
3 регулируемых импульса, генерируемых для использования микроконтроллером.
4 регулируемых генератора импульсов, соответствующая схема управления.
Преимущества:
1, выход со светодиодной индикацией, нет выхода простого (низкий объем светодиодов, высокая частота выключения светодиодов относительно низкая, светодиод мигает);
2, выходной уровень выбирается частотным диапазоном, выходная частота более непрерывно регулируется;
LF файл: 1Гц ~ 50Гц
Файл IF: 50Гц ~ 1кГц
Высокочастотный файл: 1 кГц ~ 10 кГц
HF файл: 10кГц ~ 200кГц
3, выходной рабочий цикл может быть точно настроен, рабочий цикл и частота не регулируются отдельно, регулировка рабочих циклов изменит частоту
4, выходная частота регулируется;
Период T = 0,7 (РА +2 РБ) С
RA, RB регулируется 0-10K;
Низкий профиль при C = 0,001UF;
ЕСЛИ останавливается C = 0,1UF;
Высокочастотный файл C = 1UF;
ВЧ задержки C = 100 мкФ, поэтому частоту формы волны покупатели могут рассчитать самостоятельно.
Линия имеет компактную и равномерную компоновку, хорошую электроизоляцию и механическую устойчивость, может сохранять стабильную работу в условиях различных температур и влажности, обеспечивая точность и надежность.
В схемотехнике тщательно спланированные линии подобны точным транспортным сетям, а линии разной ширины и с разным интервалом выполняют различные задачи по передаче токов и сигналов.. Ключевые сигнальные линии проходят обработку согласования импеданса, что значительно снижает отражение и затухание сигнала и обеспечивает стабильную передачу высокочастотных сигналов.
Все виды электронных компонентов припаяны к печатной плате, а паяные соединения полные, круглые, прочные и надежные.. Основные компоненты, такие как микросхемы, идеально соединены с печатной платой с помощью точных процессов компоновки, что обеспечивает высокоскоростную обработку данных и взаимодействие.
Эта печатная плата имеет широкий спектр применения во многих областях.. Будь то область промышленного управления, требующая чрезвычайно высокой стабильности, или область бытовой электроники, где требуется экстремальная производительность, он может предоставить надежные гарантии стабильной работы оборудования благодаря своей превосходной конструкции и надежной работе, а также помочь различным электронным устройствам играть важную роль.
