Высокие опасения по химическим веществам : Никто
пакет : SMD
Номер модели : 6612 8833
Мощность рассеивания : .
Напряжение питания : .
заявка : Все
Тип : Регулятор напряжения
Рабочая Температура : .
Происхождение : Китай
Состояние : новый
Описание:
Драйвер двигателя TB6612FNG может управлять до двух двигателей постоянного тока при постоянном токе 1,2 А (3.2A пик). Два входных сигнала (IN1 и IN2) может использоваться для управления двигателем в одном из четырех функциональных режимов - CW, CCW, короткий тормоз и остановка. Два выхода двигателя (А и Б) может управляться отдельно, скорость каждого двигателя контролируется через входной сигнал ШИМ с частотой до 100 кГц. Штырь STBY должен быть высоко потянут, чтобы вывести двигатель из режима ожидания.
Логическое напряжение питания (VCC) может находиться в диапазоне 2,7-5,5 В постоянного тока, при этом питание двигателя (В.М.) ограничен максимальным напряжением 15 В постоянного тока. Выходной ток рассчитан до 1,2 А на канал (или до 3,2 А для короткого одиночного импульса).

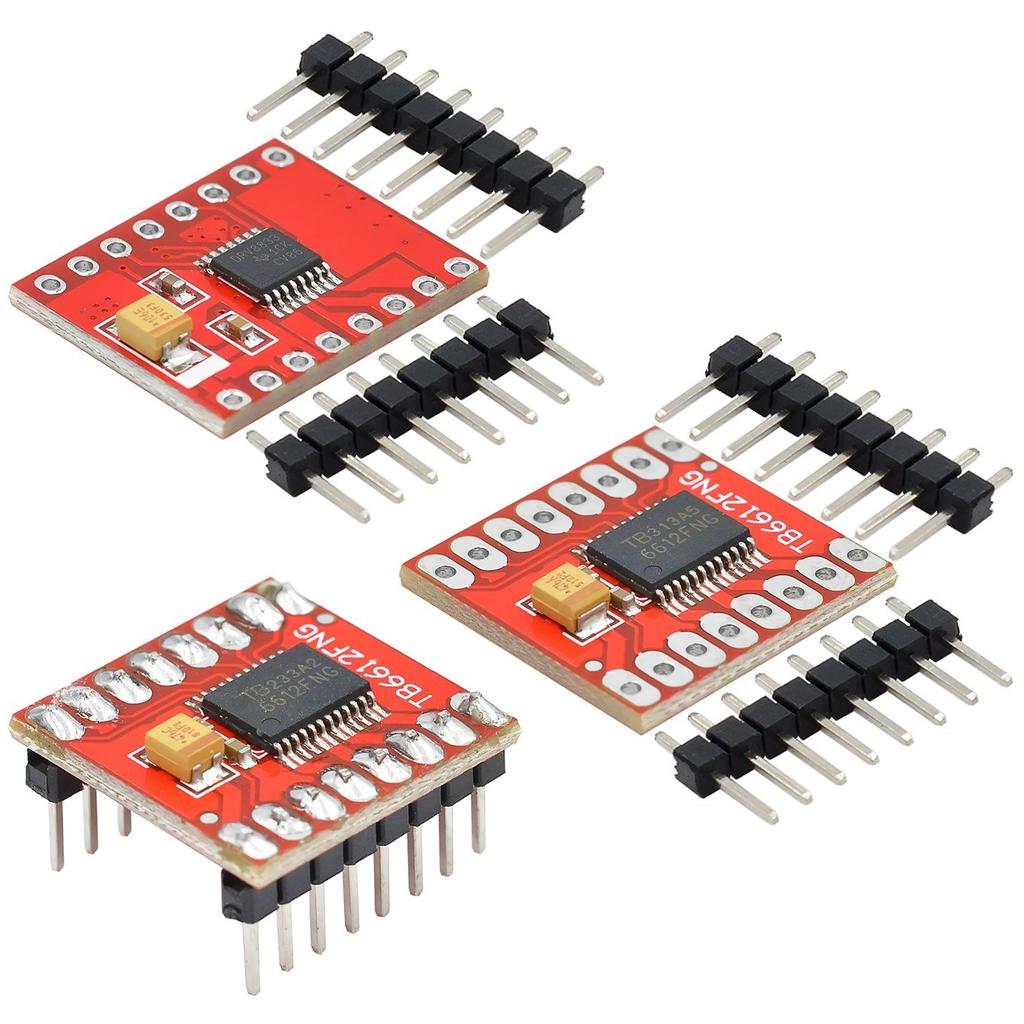

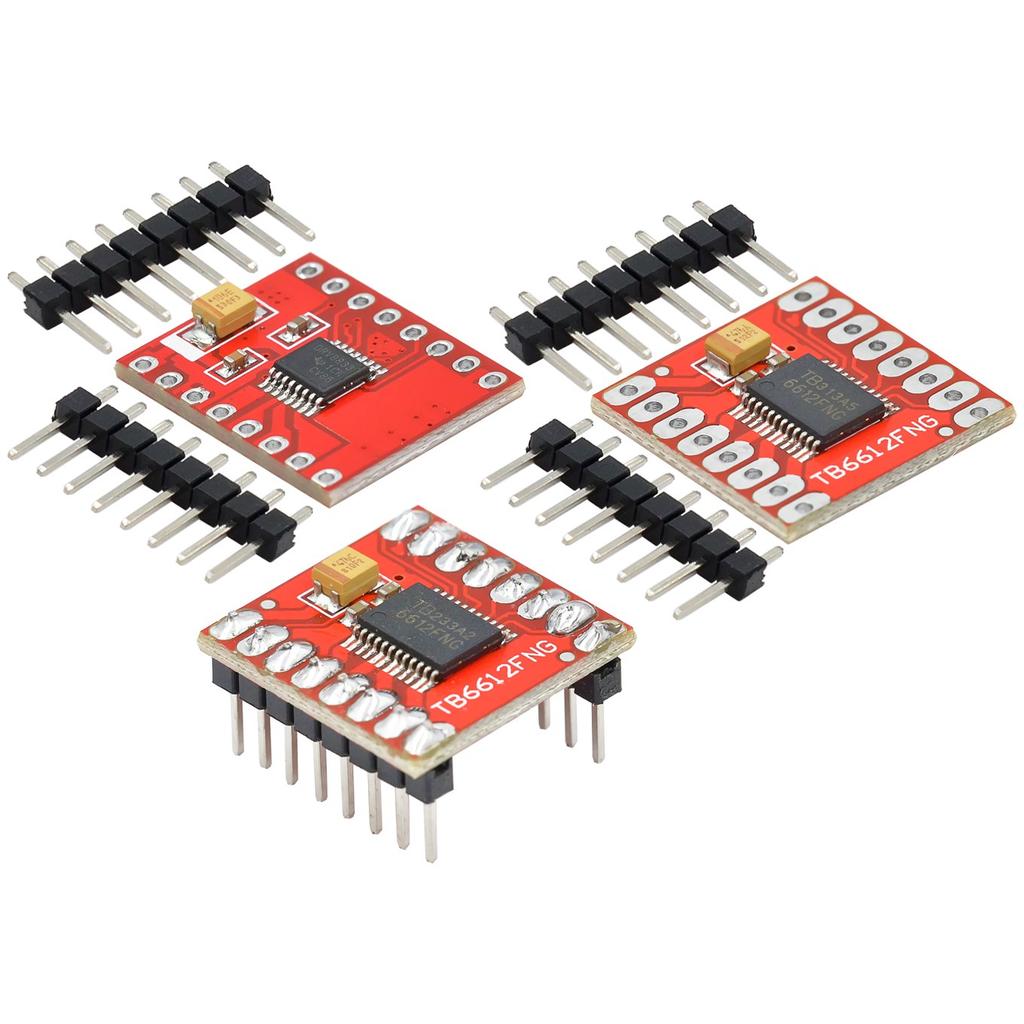

Плата поставляется со всеми установленными компонентами, как показано на рисунке. Конденсаторы разъединителя входят в состав обеих линий питания. Все контакты TB6612FNG разбиты на два коннектора шага 0,1 дюйма; контакты расположены таким образом, что входные контакты находятся с одной стороны, а выходные контакты - с другой.
Характеристики:
Напряжение питания: VM = 15 В макс., VCC = 2,7-5,5 В
Выходной ток: Iout=1.2A(в среднем) / 3,2А (вершина горы)
Управление в режиме ожидания для экономии энергии
CW/CCW/короткие тормозами двигатель управления режимами
Встроенная схема теплового отключения и схема обнаружения низкого напряжения

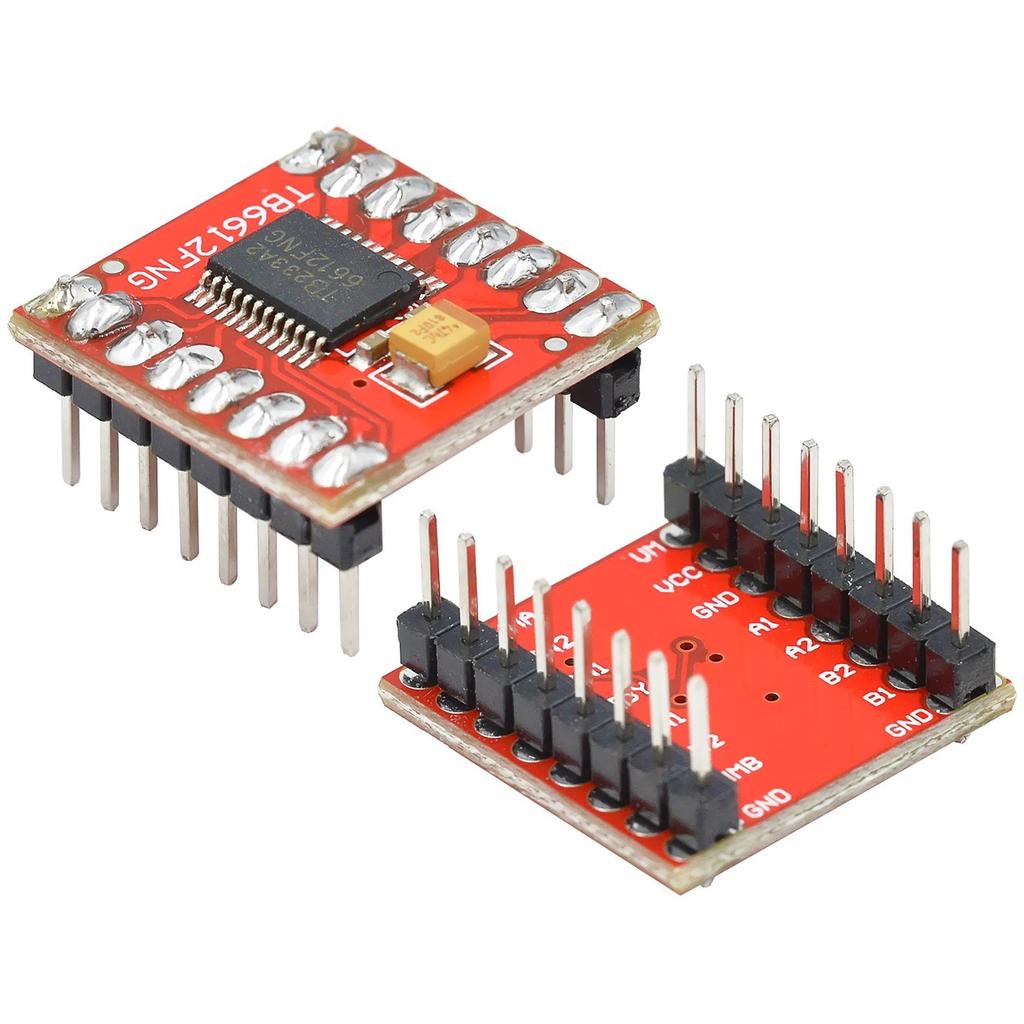

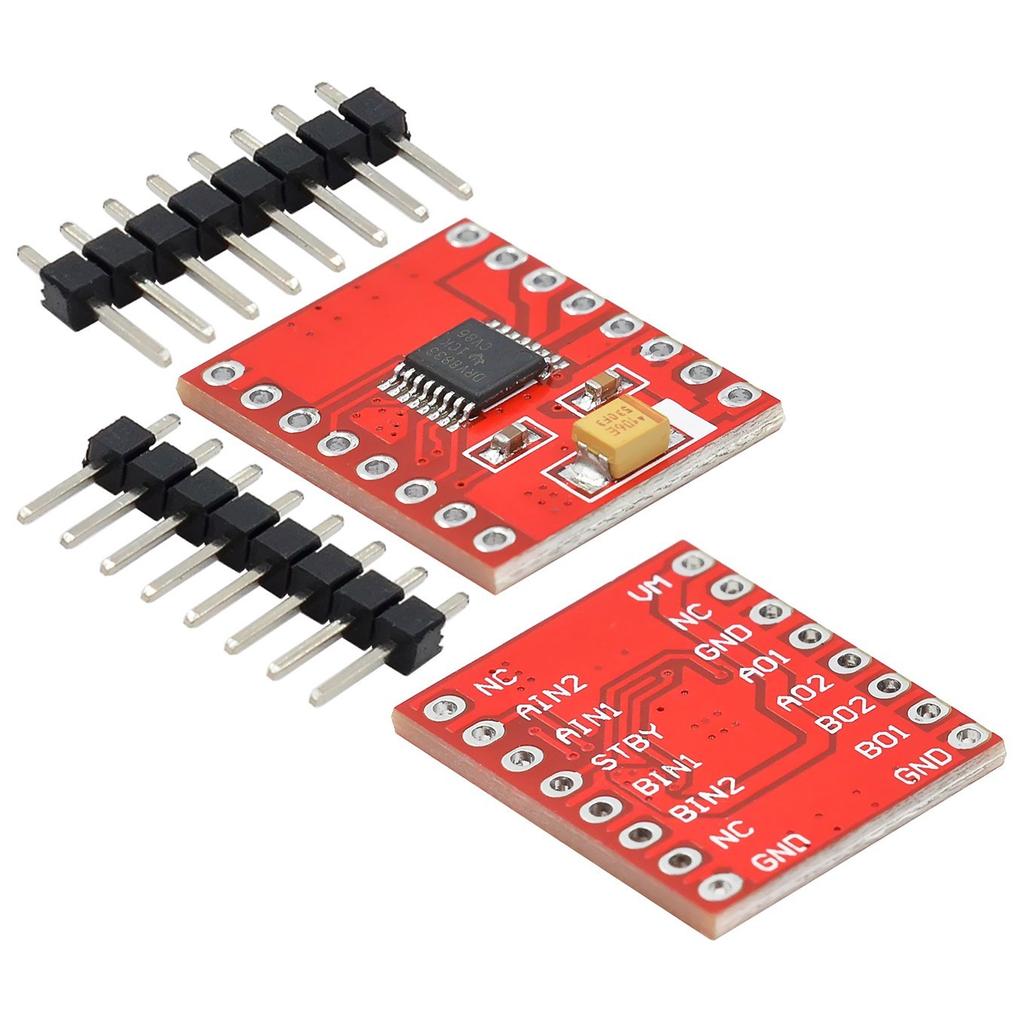

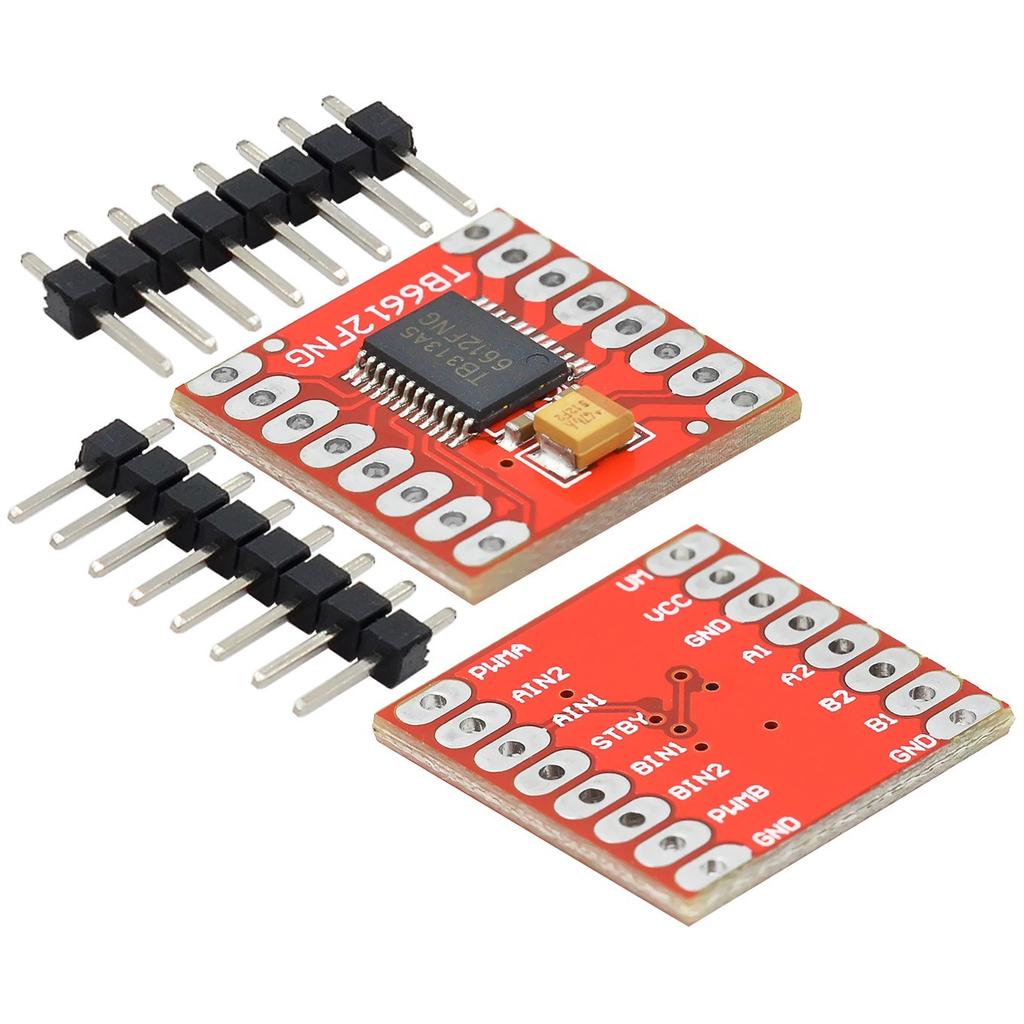

Все контакты TB6612FNG, разбитый на 0,1" расположенных контакты
Фильтрующие конденсаторы на обеих линиях питания

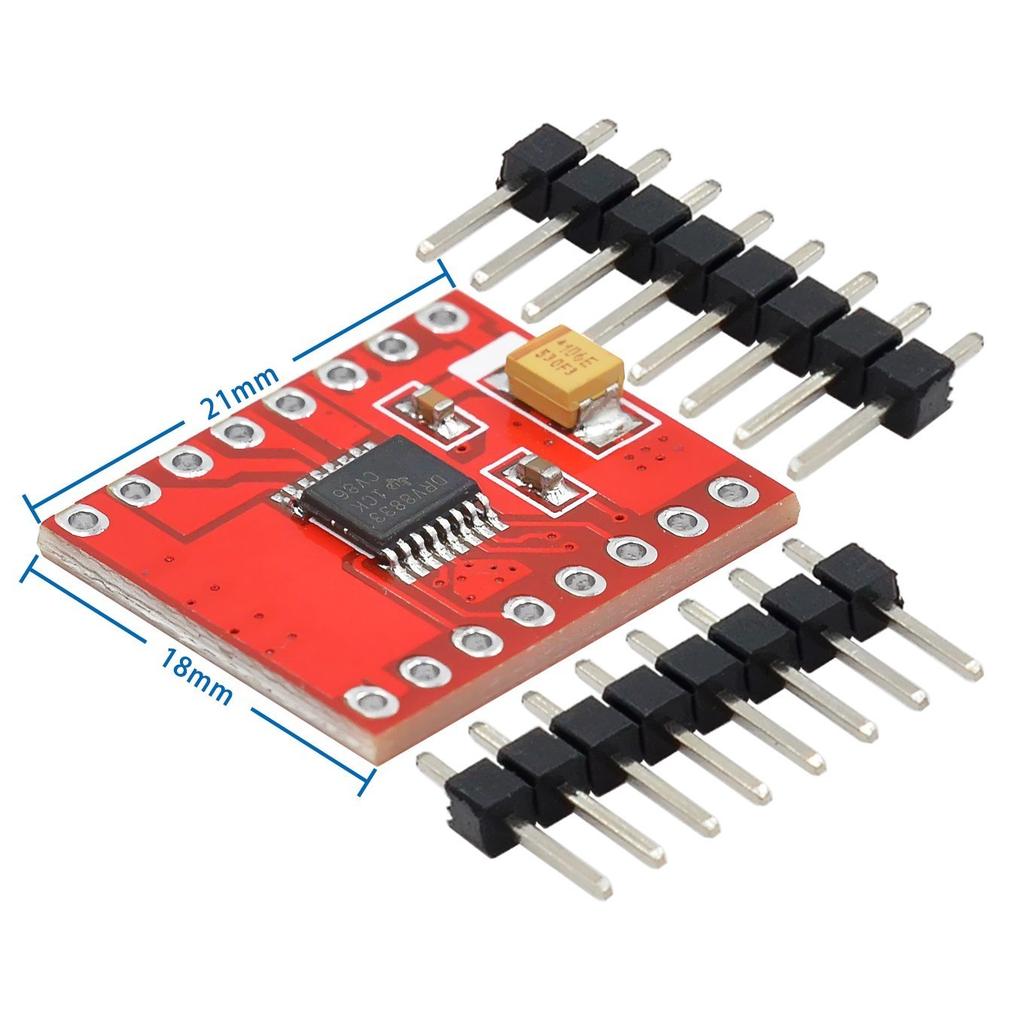

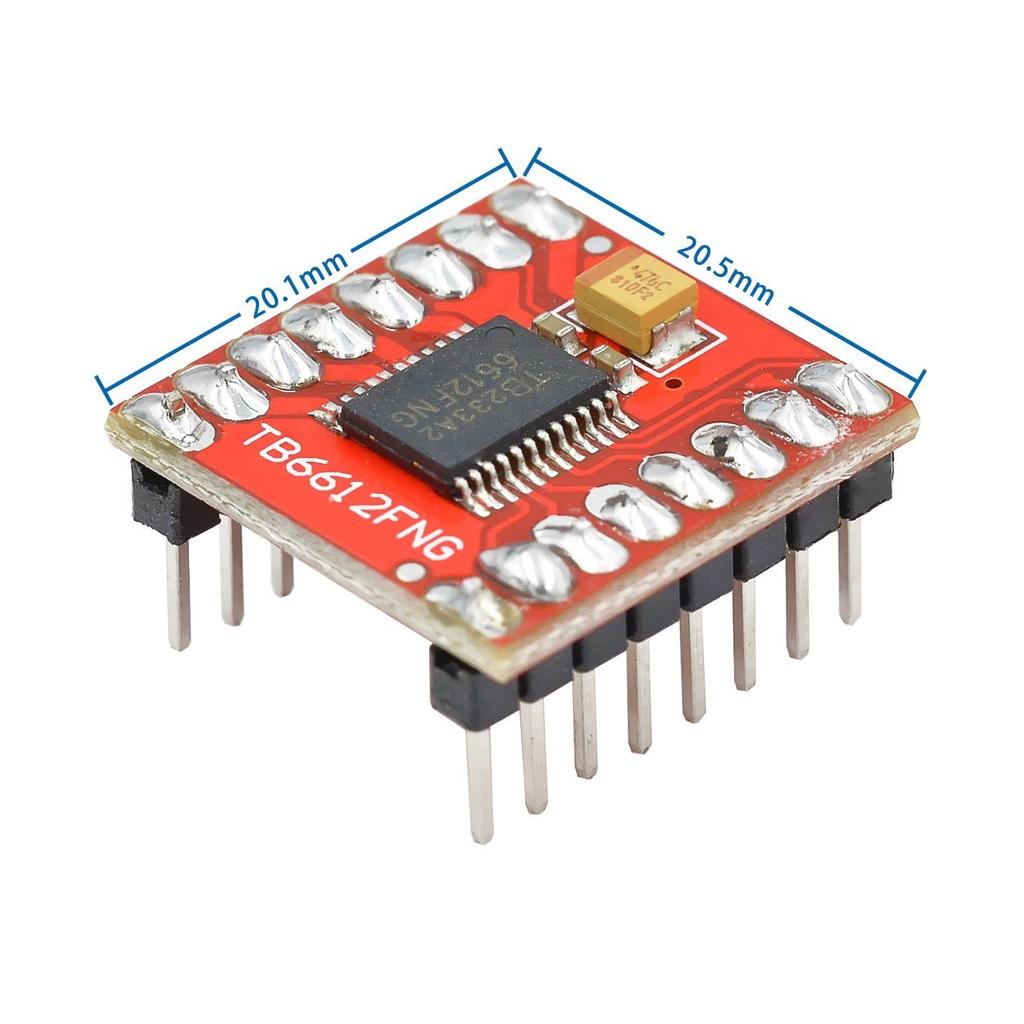

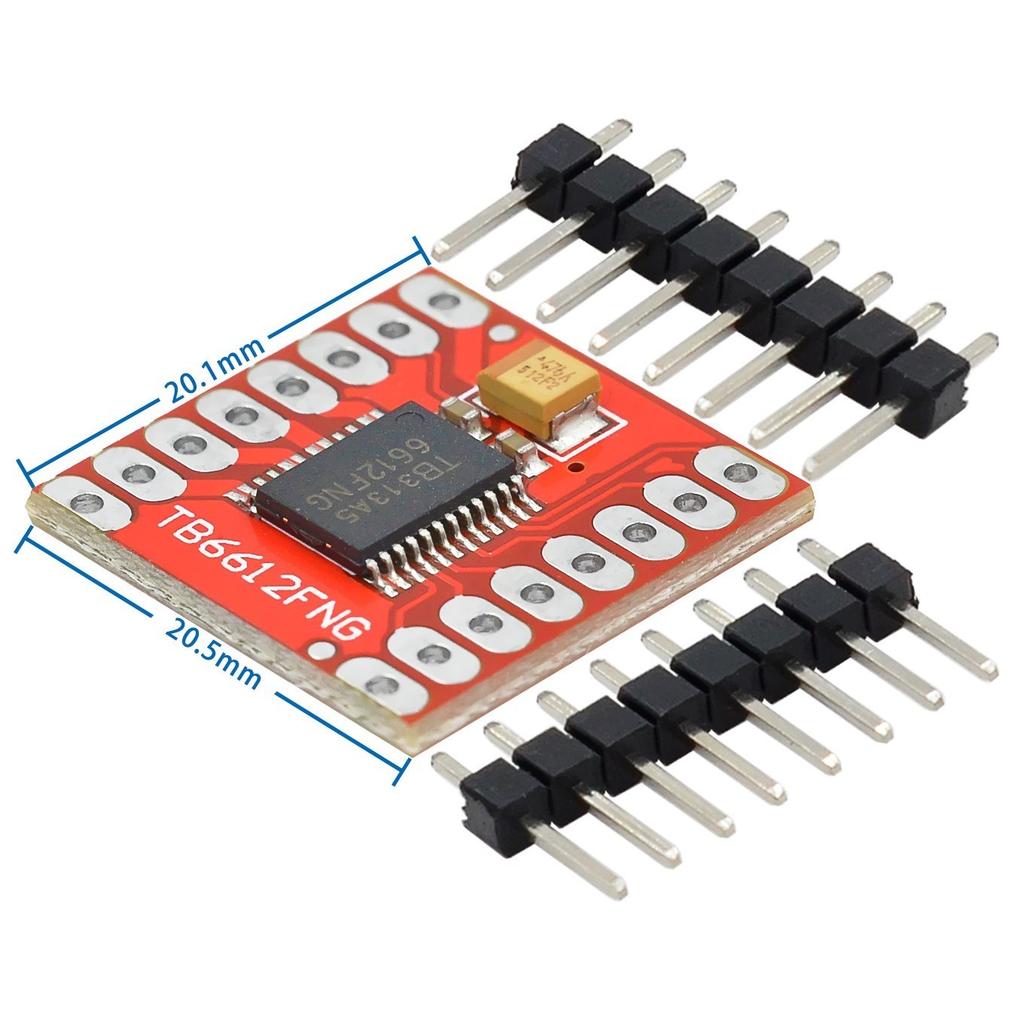

Габаритные размеры: 0,8х0,8"
Линия имеет компактную и равномерную компоновку, хорошую электроизоляцию и механическую устойчивость, может сохранять стабильную работу в условиях различных температур и влажности, обеспечивая точность и надежность.
В схемотехнике тщательно спланированные линии подобны точным транспортным сетям, а линии разной ширины и с разным интервалом выполняют различные задачи по передаче токов и сигналов.. Ключевые сигнальные линии проходят обработку согласования импеданса, что значительно снижает отражение и затухание сигнала и обеспечивает стабильную передачу высокочастотных сигналов.
Все виды электронных компонентов припаяны к печатной плате, а паяные соединения полные, круглые, прочные и надежные.. Основные компоненты, такие как микросхемы, идеально соединены с печатной платой с помощью точных процессов компоновки, что обеспечивает высокоскоростную обработку данных и взаимодействие.
Эта печатная плата имеет широкий спектр применения во многих областях.. Будь то область промышленного управления, требующая чрезвычайно высокой стабильности, или область бытовой электроники, где требуется экстремальная производительность, он может предоставить надежные гарантии стабильной работы оборудования благодаря своей превосходной конструкции и надежной работе, а также помочь различным электронным устройствам играть важную роль.
