пакет : стандарт
Номер модели : Оптопара AC 220В
Мощность рассеивания : стандарт
Напряжение питания : стандарт
заявка : компьютер
Тип : модуль
Рабочая Температура : стандарт
Происхождение : Китай
Состояние : новый

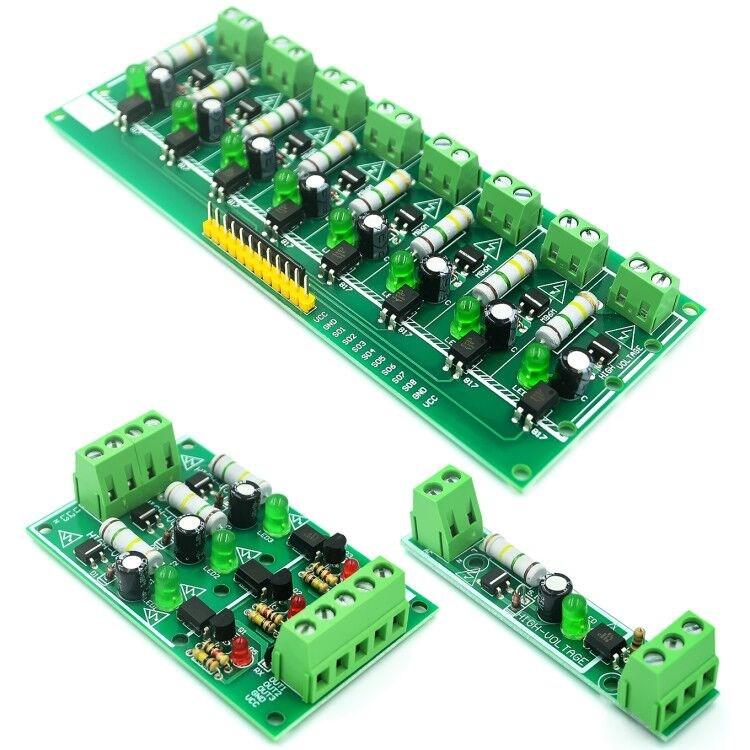

1-полосный модуль обнаружения электрооптического соединителя переменного тока 220 В переменного тока
функция: Его можно использовать для обнаружения наличия 220 В переменного тока
Выходной уровень ТТЛ может быть обнаружен SCM. Это может быть 3-5 В
Уровень PLC24V также может быть подключен
При подключении к входу ПЛК, общий конец ПЛК подключается к входному концу питания 24 В, выход сигнала OUT платы подключается к входу ПЛК, а GND на плате оптопары подключается к отрицательному полюсу питания.
Зеленая клемма 2P 5.0 подключена к напряжению 220 В
Терминал 3P подключен к входу SCM.
Размер платы 73 мм X15 мм

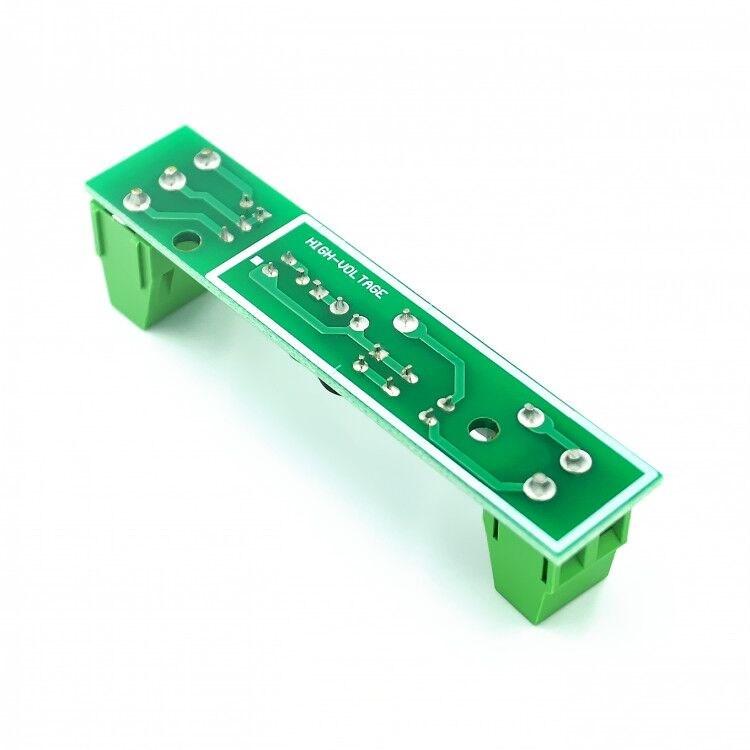

Предупреждение о безопасности:
На практике, любое устройство в белом каркасе на плате не следует трогать после включения модуля. Потому что это высокое напряжение. Обратите внимание на безопасность электроснабжения.

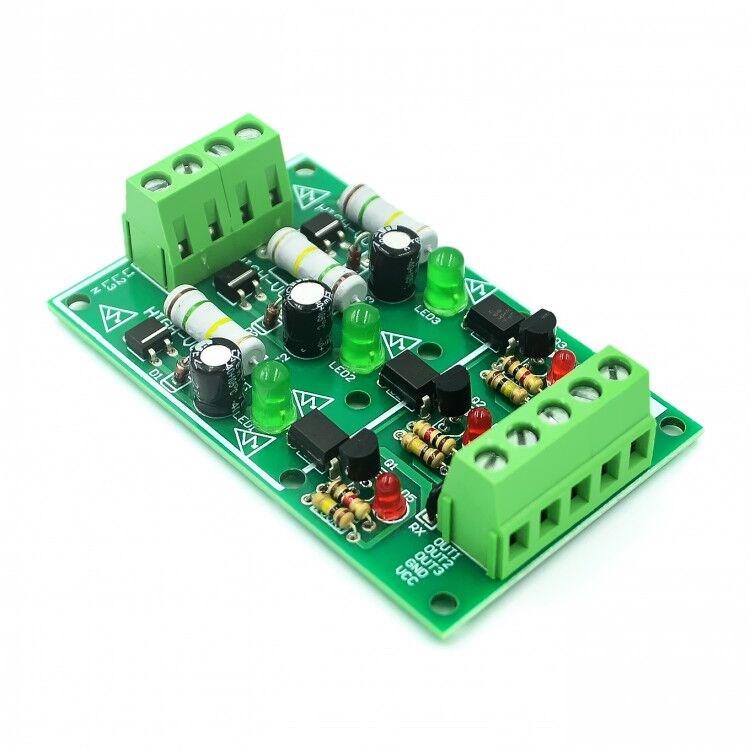

3-Полосное описание:
1. функция: Проверка наличия переменного тока 220 В; При напряжении 220 В оптопару можно заземлить; Иначе это не работает
2. Выход высокого/низкого уровня: Интерфейс SCM IO может быть напрямую подключен для тестирования с напряжением 3-5 В
3. Адаптируется к соединению ПЛК, совместим практически со всеми входами ПЛК

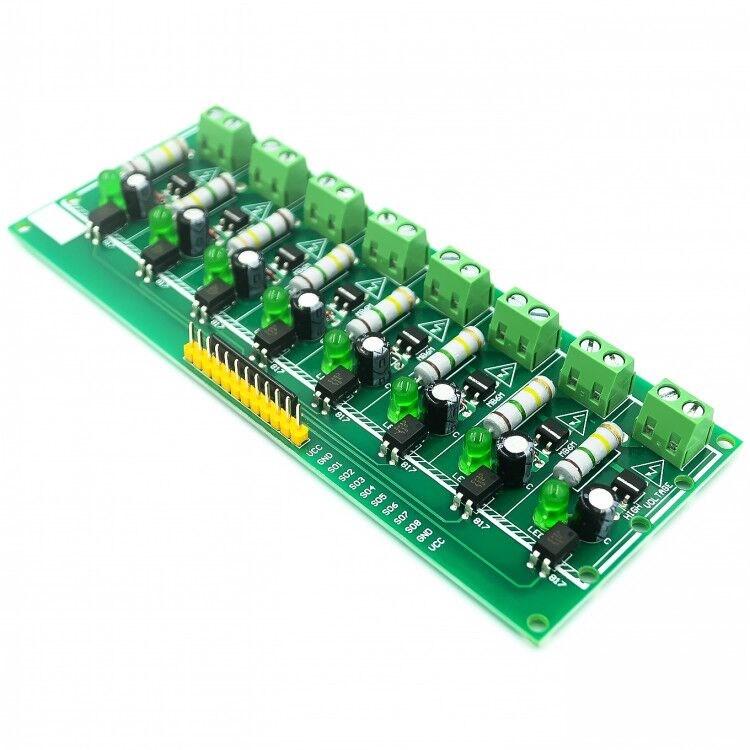

8-стороннее описание:
функция: Проверка наличия переменного тока 220 В
Выходной Уровень TTL: Может быть протестирован с использованием MCU, напряжение 3-5V
Выход может быть подключен к PLC 24V
Подключение:
При подключении входа ПЛК клемма COM ПЛК подключается к источнику питания 24 В, входная клемма подключается к выходам сигналов S1-S8 платы, а GND оптопары подключается к отрицательному полюсу источника питания.
Синий клеммник 5.0 подключает напряжение 220 В и сигнал на желтый контакт.
Когда напряжение 220 В в норме, выходной сигнал низкого уровня; При отключении питания 220 В выход высокого уровня.
уведомление:
После включения модуля не прикасайтесь к какой-либо части белой линии рамы на плате, потому что это высокое напряжение. Обратите внимание на электробезопасность.
Линия имеет компактную и равномерную компоновку, хорошую электроизоляцию и механическую устойчивость, может сохранять стабильную работу в условиях различных температур и влажности, обеспечивая точность и надежность.
В схемотехнике тщательно спланированные линии подобны точным транспортным сетям, а линии разной ширины и с разным интервалом выполняют различные задачи по передаче токов и сигналов.. Ключевые сигнальные линии проходят обработку согласования импеданса, что значительно снижает отражение и затухание сигнала и обеспечивает стабильную передачу высокочастотных сигналов.
Все виды электронных компонентов припаяны к печатной плате, а паяные соединения полные, круглые, прочные и надежные.. Основные компоненты, такие как микросхемы, идеально соединены с печатной платой с помощью точных процессов компоновки, что обеспечивает высокоскоростную обработку данных и взаимодействие.
Эта печатная плата имеет широкий спектр применения во многих областях.. Будь то область промышленного управления, требующая чрезвычайно высокой стабильности, или область бытовой электроники, где требуется экстремальная производительность, он может предоставить надежные гарантии стабильной работы оборудования благодаря своей превосходной конструкции и надежной работе, а также помочь различным электронным устройствам играть важную роль.
