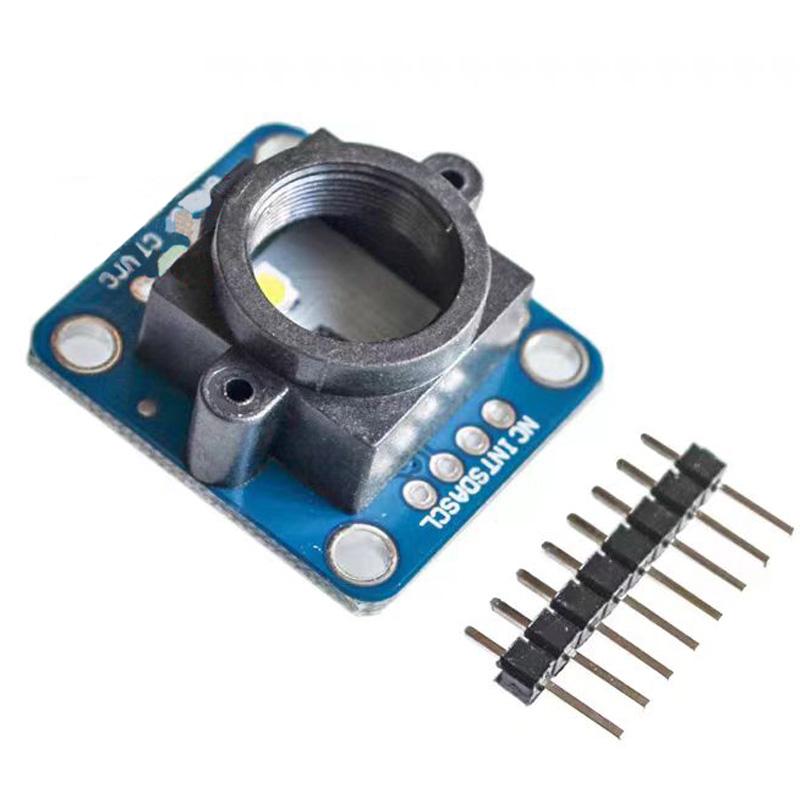

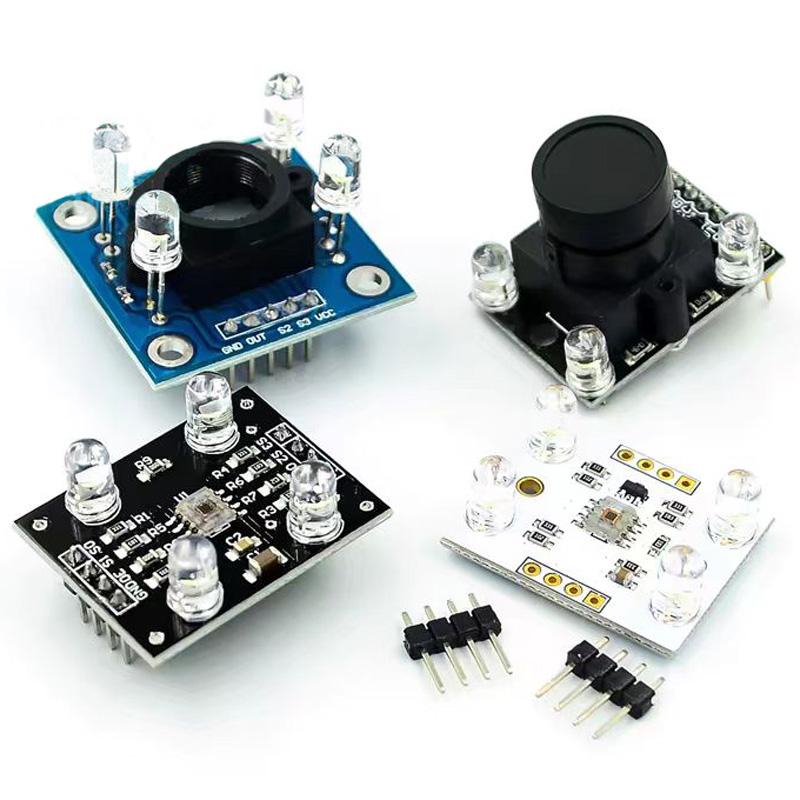

Номер модели : GY-31/GY-33 TCS34725 TCS3200D/TCS230
Мощность рассеивания : стандарт
Напряжение питания : стандарт
заявка : стандарт
Тип : модуль
Происхождение : Китай
Состояние : новый
Рабочая Температура : стандарт

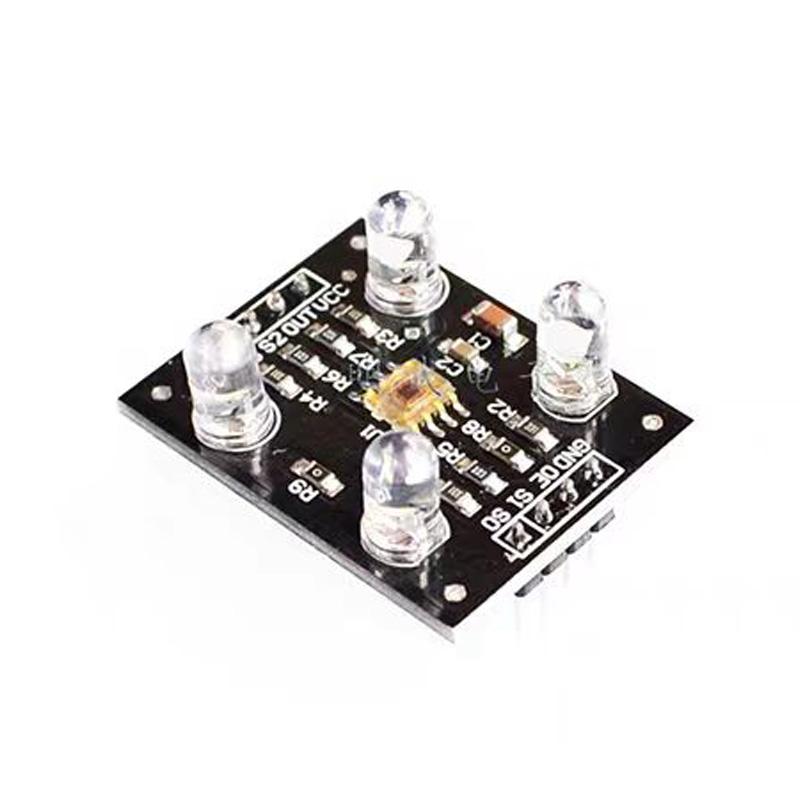

Принцип работы датчика цвета TCS230 поставляется в 8-выводном корпусе для поверхностного монтажа SOIC с 64 фотодиодами, интегрированными на одном чипе. Эти диоды делятся на четыре типа. Шестнадцать из этих фотодиодов имеют красный фильтр; 16 фотодиодов имеют зеленый фильтр; 16 фотодиодов имеют синий фильтр; а остальные 16 не имеют никаких фильтров и могут передавать полную световую информацию. Эти фотодиоды расположены в виде перекрестной матрицы внутри чипа, что может минимизировать неравномерность падающего светового излучения и, таким образом, повысить степень распознавания цвета.; с другой стороны, 16 фотодиодов одного и того же цвета соединены параллельно и равномерно распределены в диодной матрице, что устраняет погрешность положения цвета. Во время работы желаемый фильтр динамически выбирается с помощью двух программируемых выводов. Типичный диапазон выходных частот датчика составляет от 2 Гц до 500 кГц, и пользователь также может выбрать, с помощью двух программируемых выводов, коэффициент масштабирования выхода 20% или 2%, или режим отключения питания.. Коэффициент масштабирования выхода позволяет адаптировать выход датчика к различным диапазонам измерений, повышая его адаптивность.. Например, при использовании низкоскоростного частотомера можно выбрать небольшое калибровочное значение, чтобы согласовать выходную частоту TCS230 с частотомером.

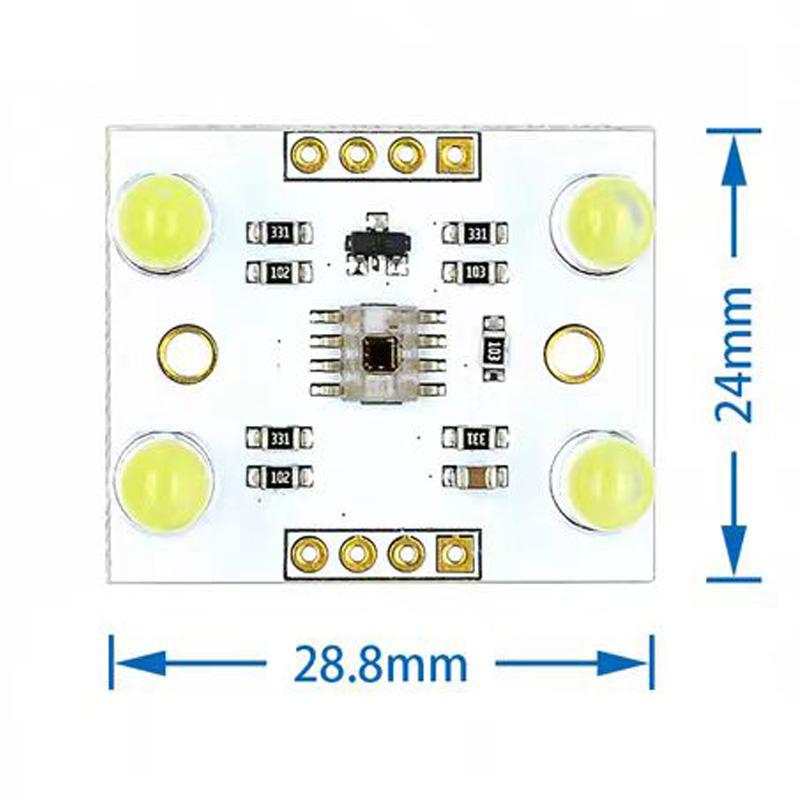

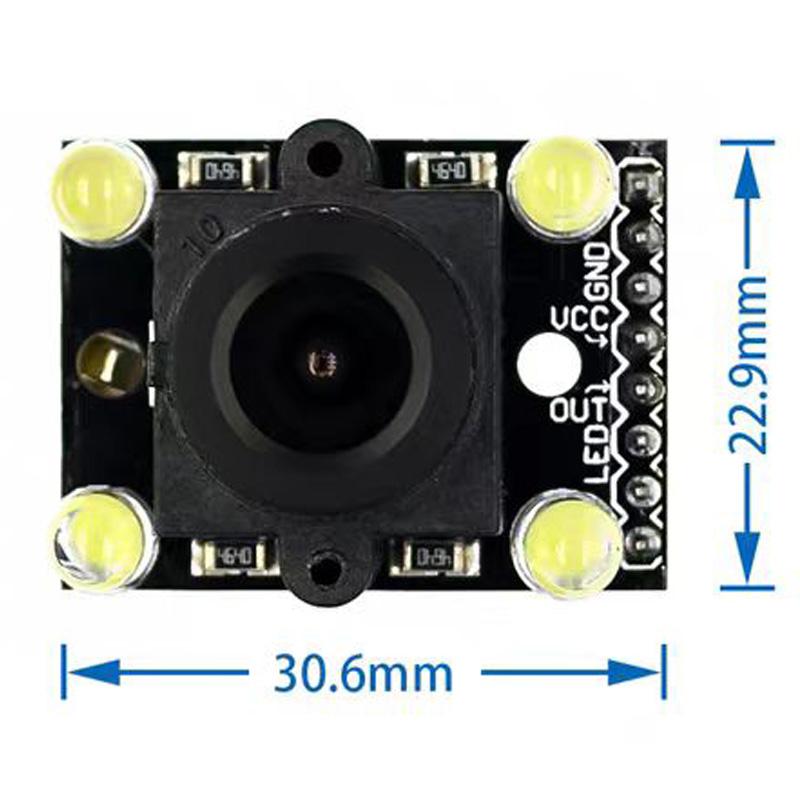

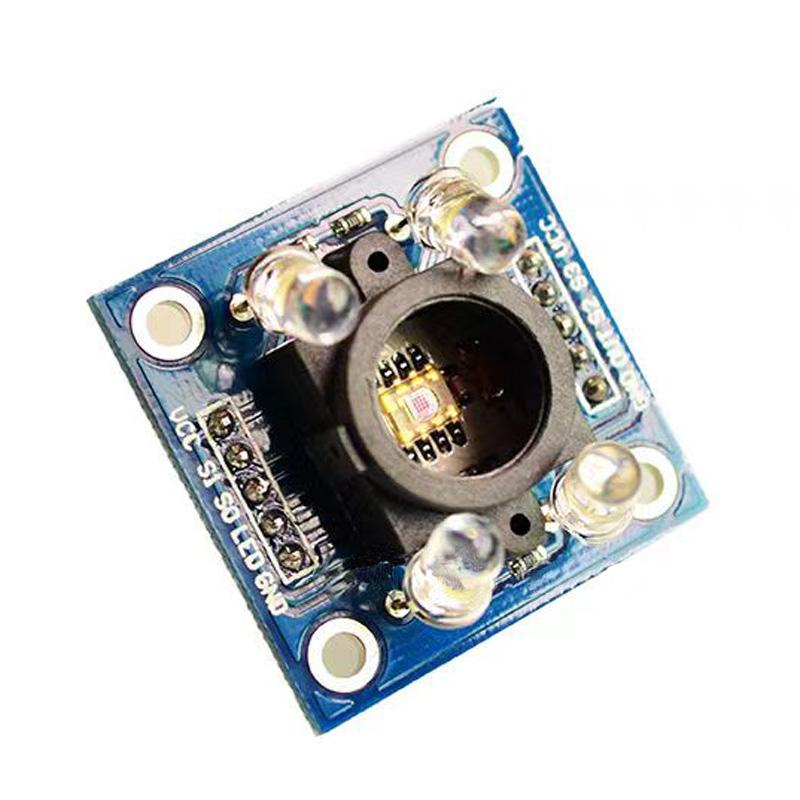

Описание товара:1, использование оригинальной импортной микросхемы TCS3200, печатная плата с технологией золотого покрытия2、TCS3200 является обновленной версией TCS230 с лучшим эффектом.3、Питание 3-5 В4、Защита от световых помех5、Белый светодиод, можно управлять светом, гасить.6, может определять цвет несветящихся объектов7, размер печатной платы: (L) 33мм * (W) 25мм
Простая тестовая программа выглядит следующим образом:
#include<reg52.h>
#define uchar unsigned char
#define uint unsigned int
sbit S0=P1^0; //S0,S1 предназначены для установки коэффициента заполнения выхода.
sbit S1=P1^1.
sbit S2=P1^3; //S2,S3 - для установки режима учета освещенности
sbit S3=P1^4; sbit OE=P1^4; //S2,S3 предназначены для установки режима учета освещенности.
sbit OE=P1^2; //Включить
void RS232_init()
{
TMOD=0X20; //Таймер 1 работает в режиме 1
SCON=0x50.
PCON=0X80; //
TH1=TL1=0XFF;//кристалл 22.1184 МГц, скорость передачи установлена на 115200
TR1=1.
TR1=1; TI=0.
RI=0.
}
void send_char(учар а) // отправить данные
{
SBUF=а;
пока(TI==0);
TI=0;
}
uchar получить_символ() //получить данные
{
пока(RI==0);
RI=0;
Вернуть SBUF;
}
uint цвет_дисплея(учар м)
uint цвет_дисплея(учар м)
uint время,а.
a=м.
TMOD=0x61; //счетчик 1, таймер 0 работает в 16-битном режиме
TH0=TL0=0; //считать с нуля, время
TH1=TL1=0.
S0=1.
S1=1.
S2=m&0x01.
S3=m&0x02.
OE=0.
TR0=TR1=1.
пока(TL1<250);
TR1=TR0=0.
OE=1.
время=TH0*256+TL0.
возврат(время);
}
пустота главная()
{
uint temp；
RS232_init();
OE=1；
пока(1)
{
temp=цветной дисплей(get_char());
RS232_init();
отправить_символ(темп/1000)；
отправить_символ(temp%1000/100);
отправить_символ(temp%100/10);
отправить_символ(темп%10);
}
}
Последовательный порт используется для выбора канала для цветового типа, а затем определяются различные цвета, поскольку они соответствуют разным моментам времени. (с теми же значениями подсчета).
Линия имеет компактную и равномерную компоновку, хорошую электроизоляцию и механическую устойчивость, может сохранять стабильную работу в условиях различных температур и влажности, обеспечивая точность и надежность.
В схемотехнике тщательно спланированные линии подобны точным транспортным сетям, а линии разной ширины и с разным интервалом выполняют различные задачи по передаче токов и сигналов.. Ключевые сигнальные линии проходят обработку согласования импеданса, что значительно снижает отражение и затухание сигнала и обеспечивает стабильную передачу высокочастотных сигналов.
Все виды электронных компонентов припаяны к печатной плате, а паяные соединения полные, круглые, прочные и надежные.. Основные компоненты, такие как микросхемы, идеально соединены с печатной платой с помощью точных процессов компоновки, что обеспечивает высокоскоростную обработку данных и взаимодействие.
Эта печатная плата имеет широкий спектр применения во многих областях.. Будь то область промышленного управления, требующая чрезвычайно высокой стабильности, или область бытовой электроники, где требуется экстремальная производительность, он может предоставить надежные гарантии стабильной работы оборудования благодаря своей превосходной конструкции и надежной работе, а также помочь различным электронным устройствам играть важную роль.
