Дискретный усилительный контур SA1.0 без обратной связи был тщательно пересмотрен и перестроен. За счет повышения мощности возбуждения каскада усиления напряжения и одновременного снижения входной нагрузки на оконечном каскаде мы добились широкого диапазона и одновременно улучшили мощность возбуждения во всем диапазоне.
A-0 имеет две балансные входные системы. Сбалансированный входной сигнал не преобразуется в несбалансированный сигнал, а выбирается в своем сбалансированном состоянии, регулируется по громкости и передается на дифференциальный вход каскада усиления напряжения.

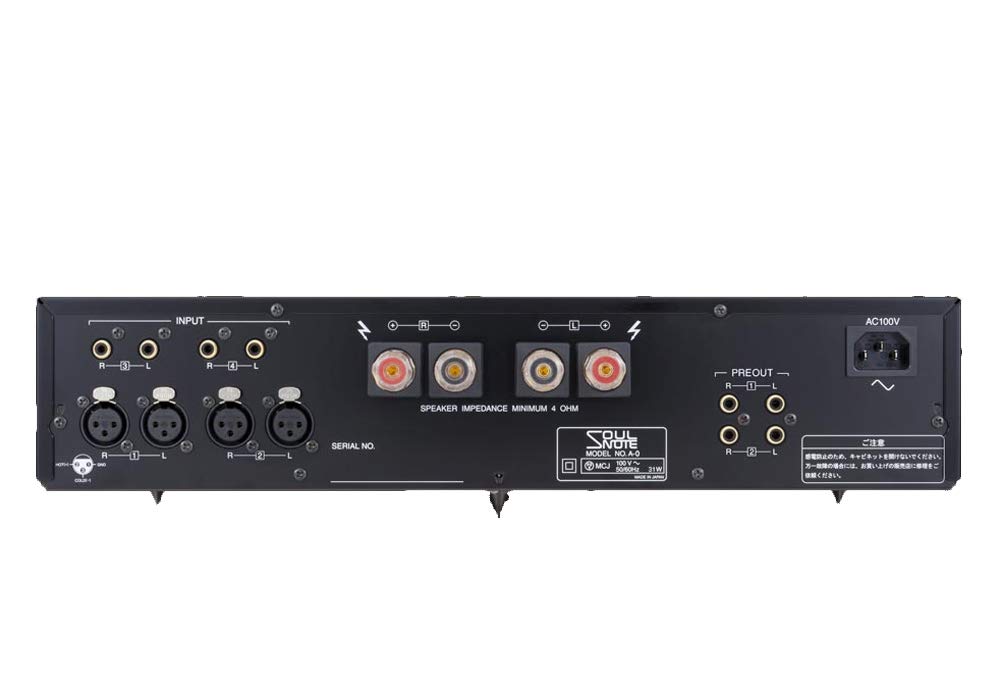

Он следует бесконтактной системе сигнализации, принятой в более дорогой модели А-1.. Разъемы исключены из балансного входа и выхода динамика, что делает его бесконтактным.

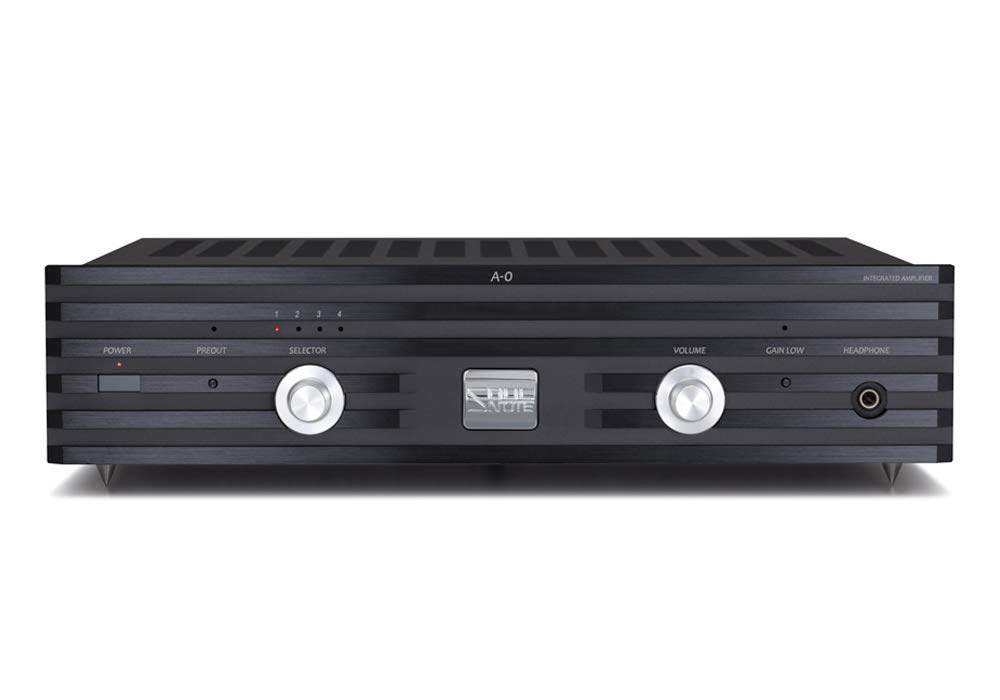

Переключатель усиления перенесен на переднюю панель.. Кроме того, схема регулировки громкости была пересмотрена, чтобы свести к минимуму изменения качества звука из-за переключения усиления, что значительно улучшило динамичность звука даже на низкой громкости.. Выбрав низкий уровень усиления при прослушивании на низкой громкости, теперь возможна более детальная регулировка громкости.
Добавлен новый переключатель для выбора между выходом динамика и выходом предварительного усилителя.. Вы можете легко переключаться между двумя системами: динамик подключен к A-0, а усилитель мощности и динамик подключены к предварительному выходу.
Обновленный дизайн с сохранением базовой концепции sa1.0. Качество звука и функции также были улучшены.
■Сверхмощный предварительный выход и выход на наушники
Выход предварительного усилителя и выход наушников выводятся напрямую с того же дискретного усилителя мощности без обратной связи, что и выход динамика.. Поскольку он может управлять динамиками, его можно назвать сверхмощным предусилителем/драйвером для наушников.
■Высококачественный выходной каскад
Намеренно ограничив максимальную выходную мощность до 10 Вт, что вполне достаточно для обычного домашнего использования, можно использовать транзисторы (2SA1930/2SC5171) с превосходными частотными характеристиками, линейностью и точностью завершения на конечном этапе.
При использовании этого режима в едином двухтактном режиме достигается прозрачное и динамичное качество звука.
Можно сказать, что это метод «отпускания питания», который обеспечивает работу динамиков с качеством предварительного выхода.
■Метод многорадиаторного охлаждения
В A-0 теплоемкость радиатора в два раза больше, чем у sa1.0. Кроме того, благодаря разделению радиаторов между выходным каскадом и каскадом драйвера и конфигурации схемы температурной компенсации, адаптированной к каждому каскаду, стабильность тока покоя была значительно улучшена, что позволило достичь как ощущения динамики, так и ощущения комфорта.
■Идеальная конструкция и компоновка рисунка
Используя полноразмерное шасси, мы добились идеальной конструкции, усовершенствованной с помощью A-1.. Благодаря минимизации контура возврата тока от трансформатора до схемы выпрямителя, созданию идеальной кратчайшей схемы от цепи питания до схемы усилителя и использованию звездообразной схемы заземления удалось значительно улучшить соотношение сигнал/шум и реалистичность звука.
■Прямое механическое земляное строительство
Благодаря установке штифта непосредственно под трансформатором вредные вибрации трансформатора выводятся непосредственно на внешнюю сторону шасси.. Кроме того, закрепив ножки изделия в трех точках с помощью шипов, мы устраняем нечеткость звука, вызванную провисанием шасси, и получаем живой, проникновенный звук.
■Оборудован стандартным металлическим изолятором (во время отгрузки)
Начиная с этого продукта, мы отказались от пластикового изолятора, который был стандартным ранее, и перешли на металлический изолятор.
■Характеристики продукта
вывод:
Оратор: 10 Вт×2(8 Ом),
Наушники: 3.0Вт×2(32 Ом),
Предварительный выход: 2,0 В (10кОм)
Суммарные гармонические искажения:
Оратор: 0,2% (10 Гц-100 кГц 3,3 Вт 8 Ом),
Наушники: 0,03 (10 Гц-100 кГц 200 мВт 32 Ом),
Предварительный выход: 0,005% (10Гц-100кГц 2В 10кОм)
Частотные характеристики: Оратор (8 Ом 1Вт): 5 Гц - 350 кГц (+0/-1дБ),
Наушники (32 Ом 200 мВт): 5 Гц - 400 кГц (+0/-1дБ),
Предварительный выход (10 кОм 2 В): 5 Гц - 400 кГц (+0/-1дБ)
Входная чувствительность/импеданс:
СТРОКА1,2:0,775 В/10 кОм(ЧАС), 4.0В/50кОм(L),СТРОКА3,4:0,775 В/5 кОм(ЧАС), 4.0В/25кОм(L)
Общий выигрыш: ЧАС: 22дБ, Л: 8дБ
Отношение сигнал/шум: 115дБ (Сеть IHF A)
Напряжение питания: 100 В переменного тока, 50/60 Гц
Потребляемая мощность: 216 (J60065), 20W (на холостом ходу)
Максимальные внешние размеры: тело: 430(W) х 102(ЧАС) x 418(D)мм
масса: 8,0 кг
