Характерная черта:
1. Несколько режимов: Этот коротковолновый радиопередатчик SDR имеет несколько режимов, он поддерживает режимы USB, LSB, CW, AM, FM DSP.
2. Упрощение схемы: Этот коротковолновый радиопередатчик SDR еще больше упрощает исходную схему QCX, имея на 50 процентов меньше монтажных компонентов, на 50 процентов меньше монтажных элементов, без сложных обмоток трансформатора и процедуры сопряжения.
3. Отличный материал из алюминиевого сплава: Этот коротковолновый радиопередатчик SDR изготовлен из превосходного алюминиевого сплава, который прочен и износостойк, его трудно повредить, и он имеет длительный срок службы.
4. Легкий и портативный: Этот коротковолновый радиопередатчик SDR имеет небольшие размеры и легкий вес, что делает его очень удобным для ношения с собой в дороге.
5. Широкое применение: Этот коротковолновый радиопередатчик SDR имеет широкий спектр применения, его можно использовать в строительстве, связи, автомобилестроении и т. д.
Технические характеристики:

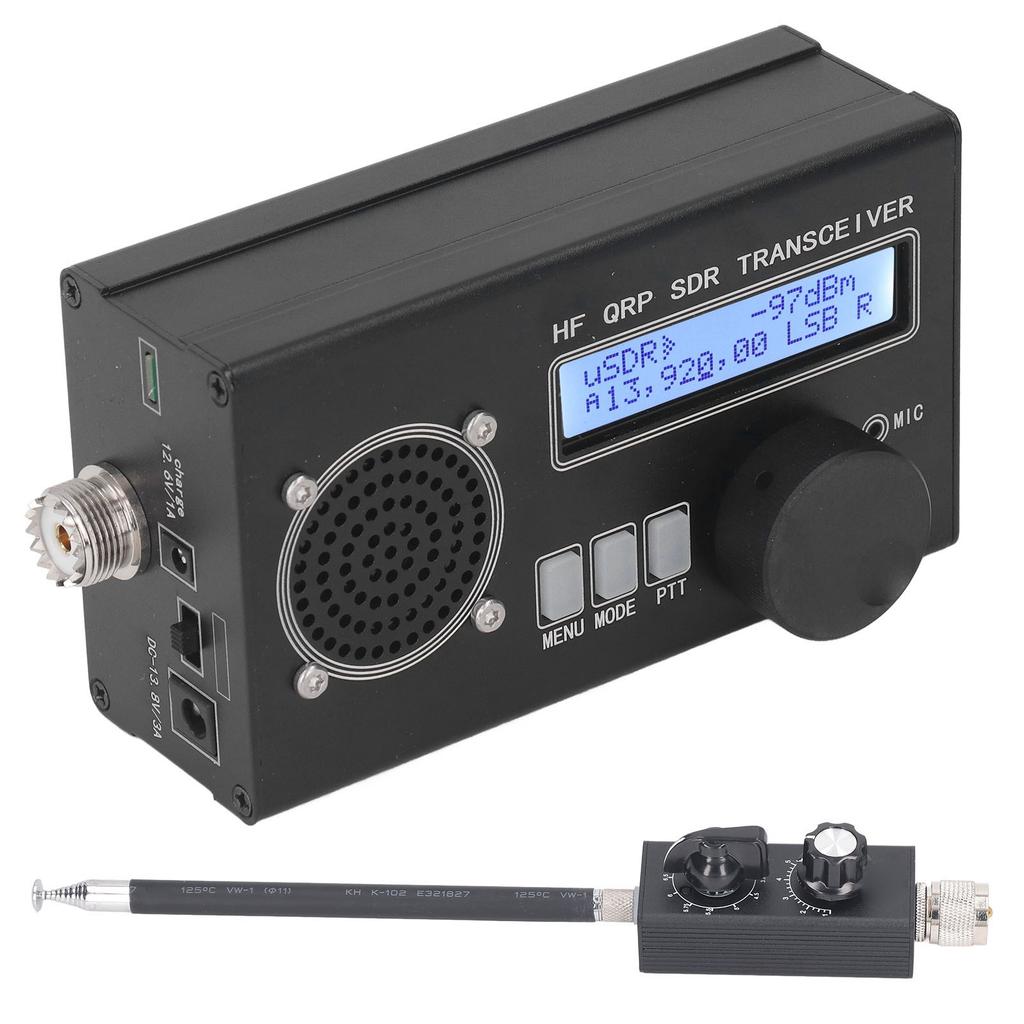

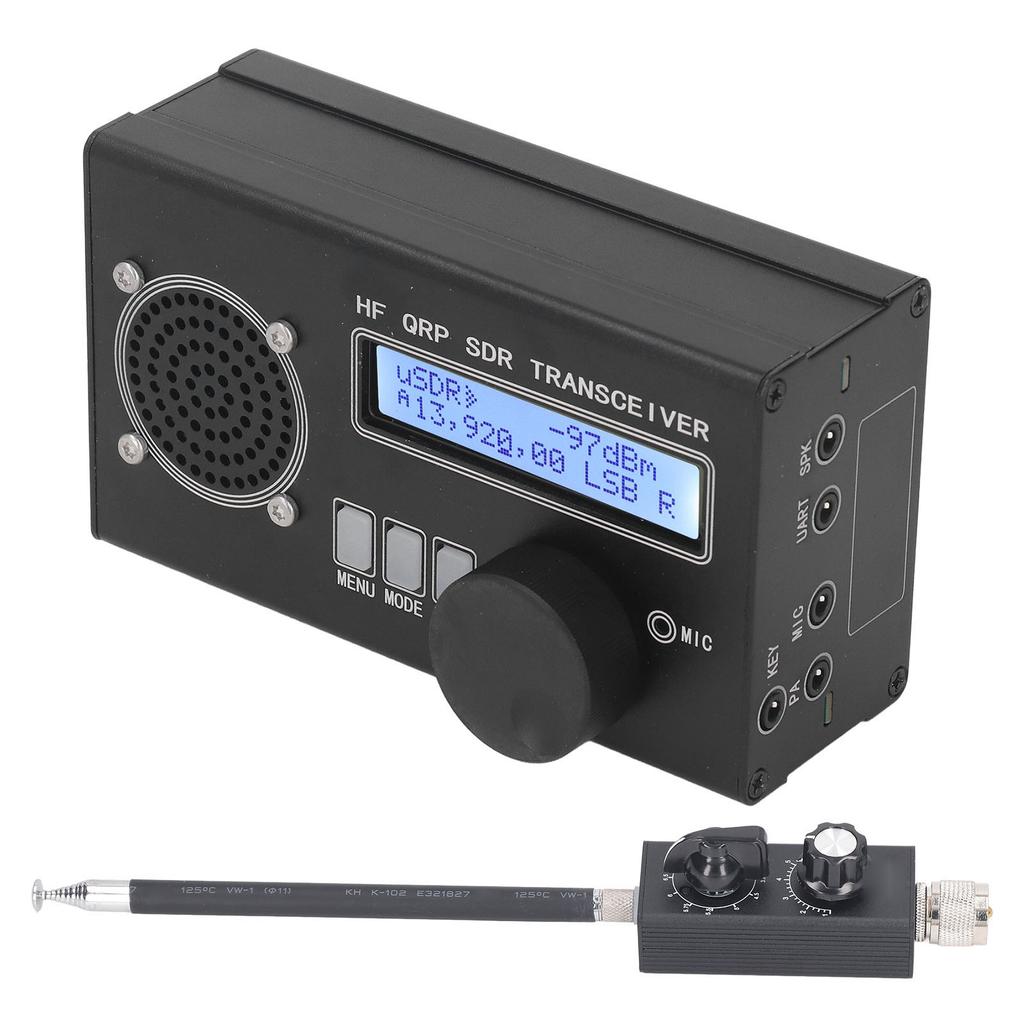

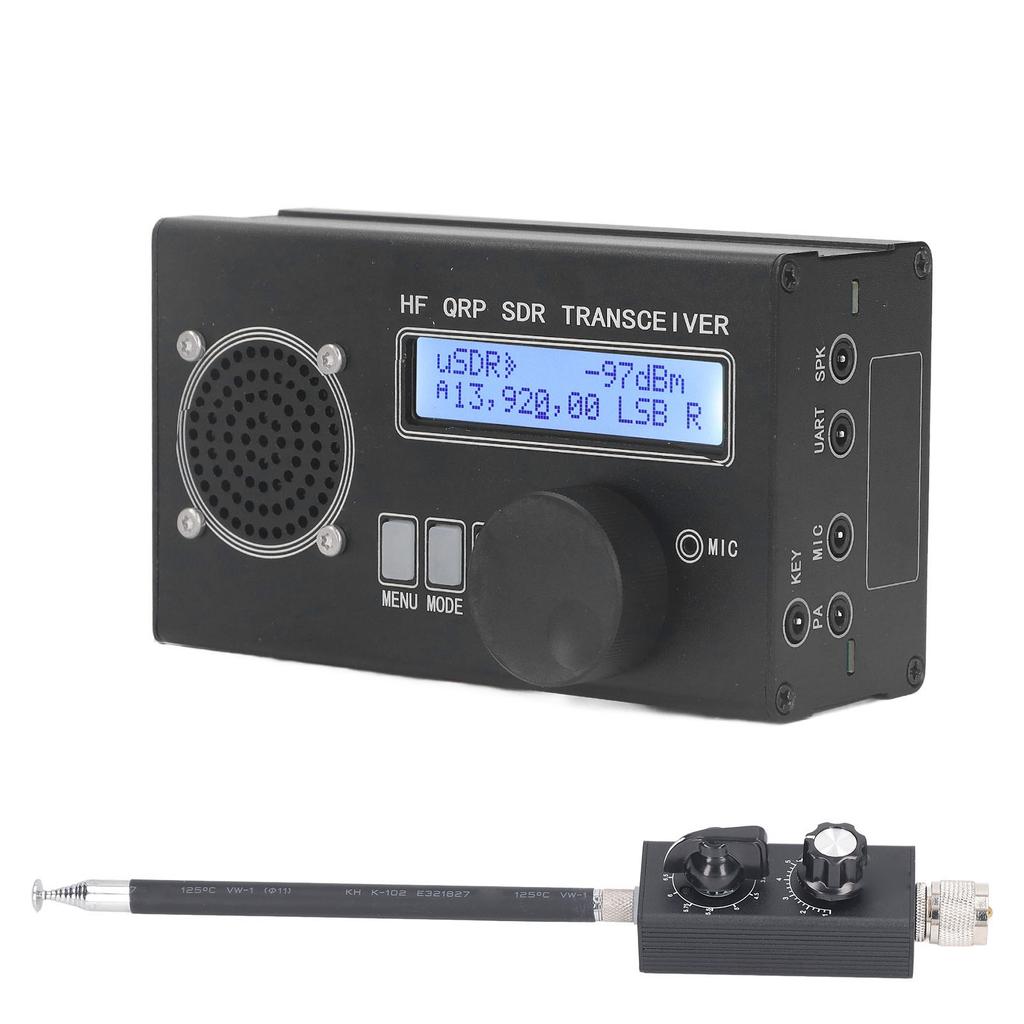

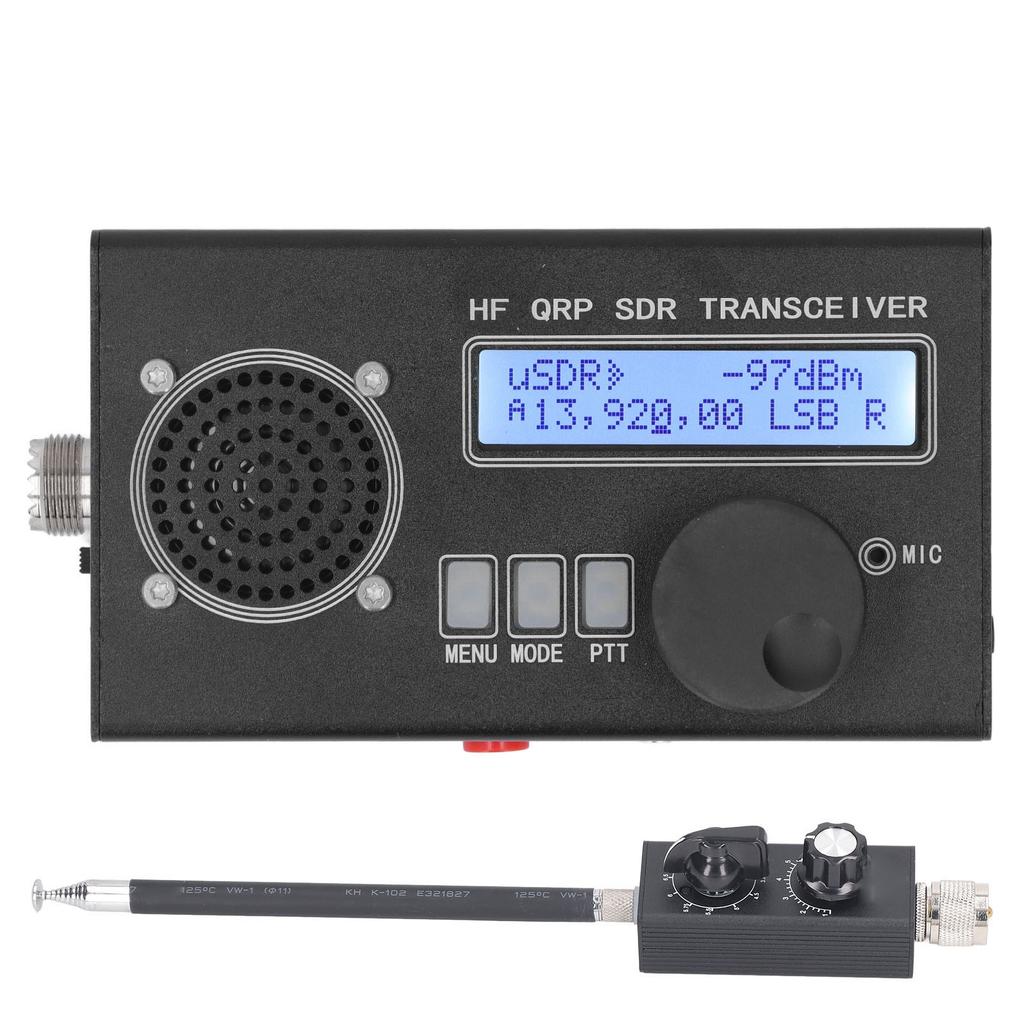

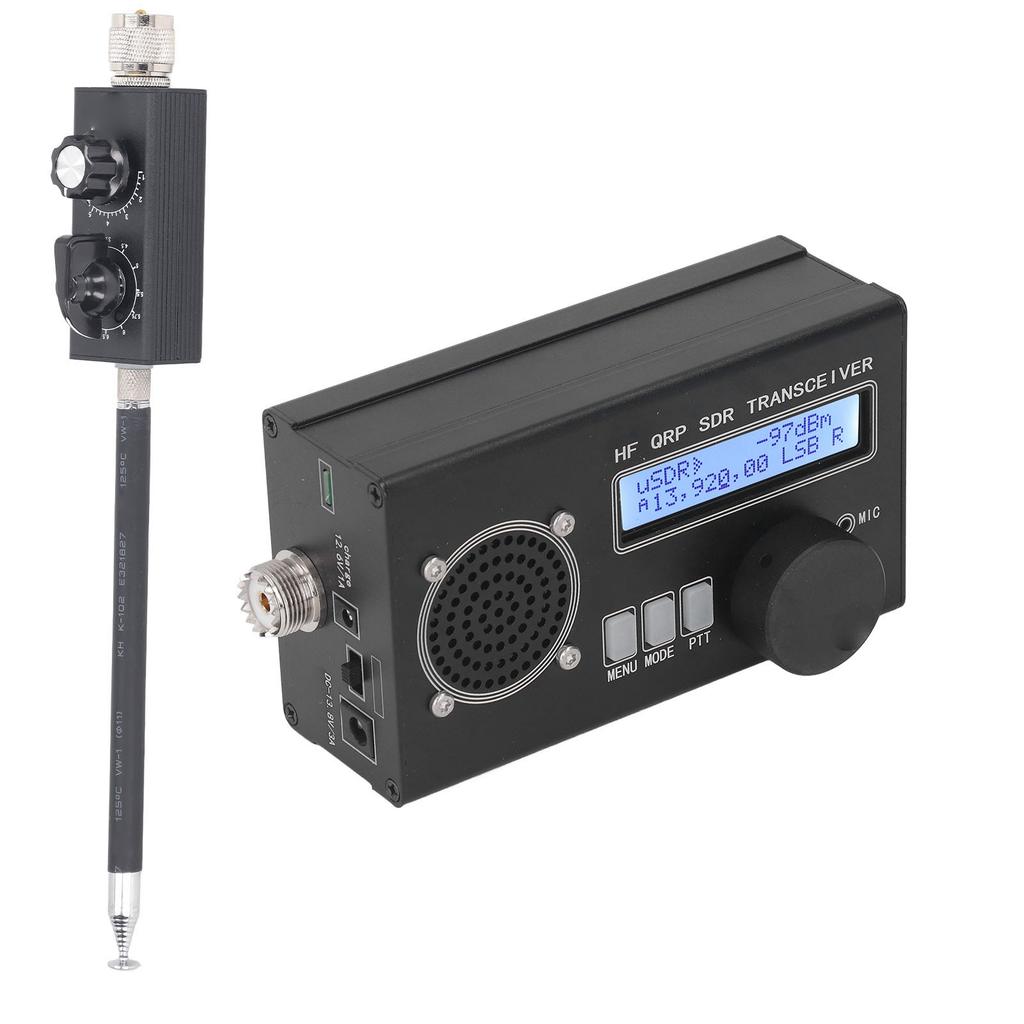

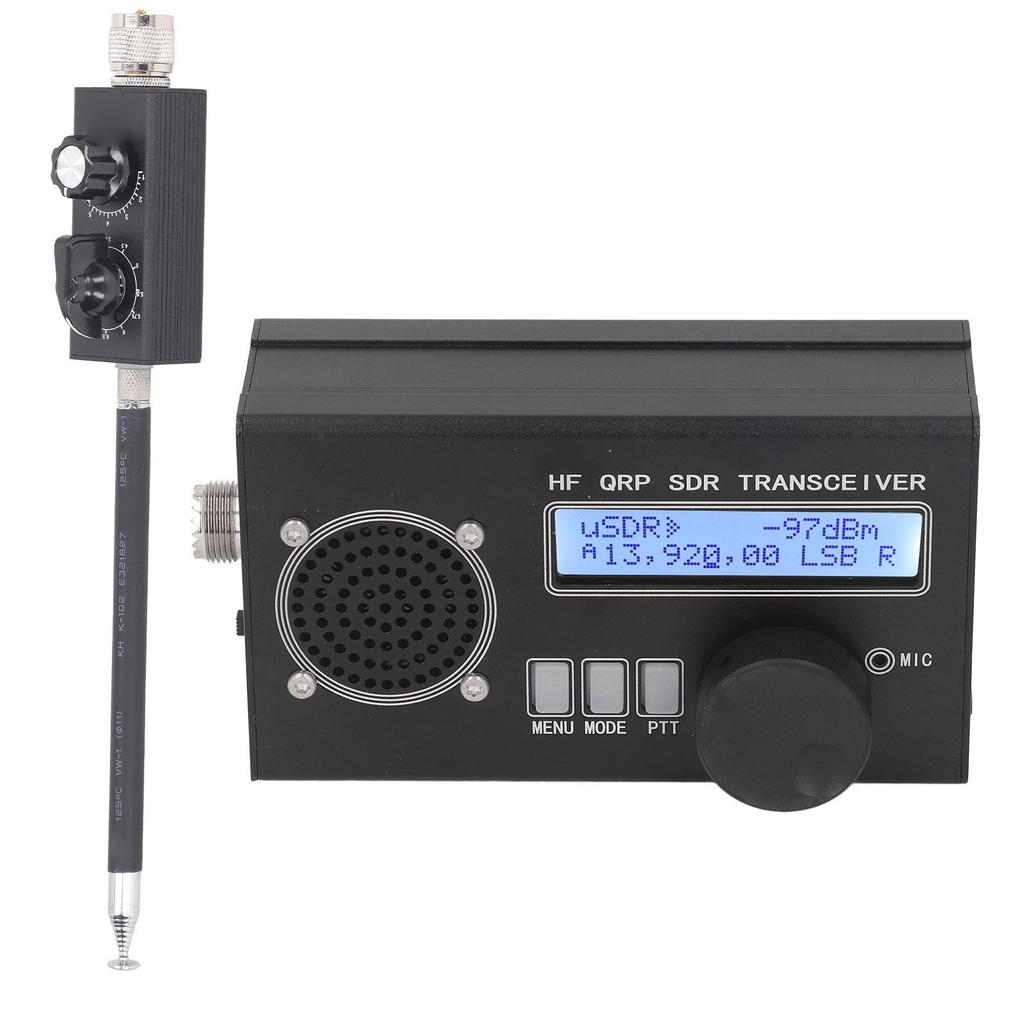

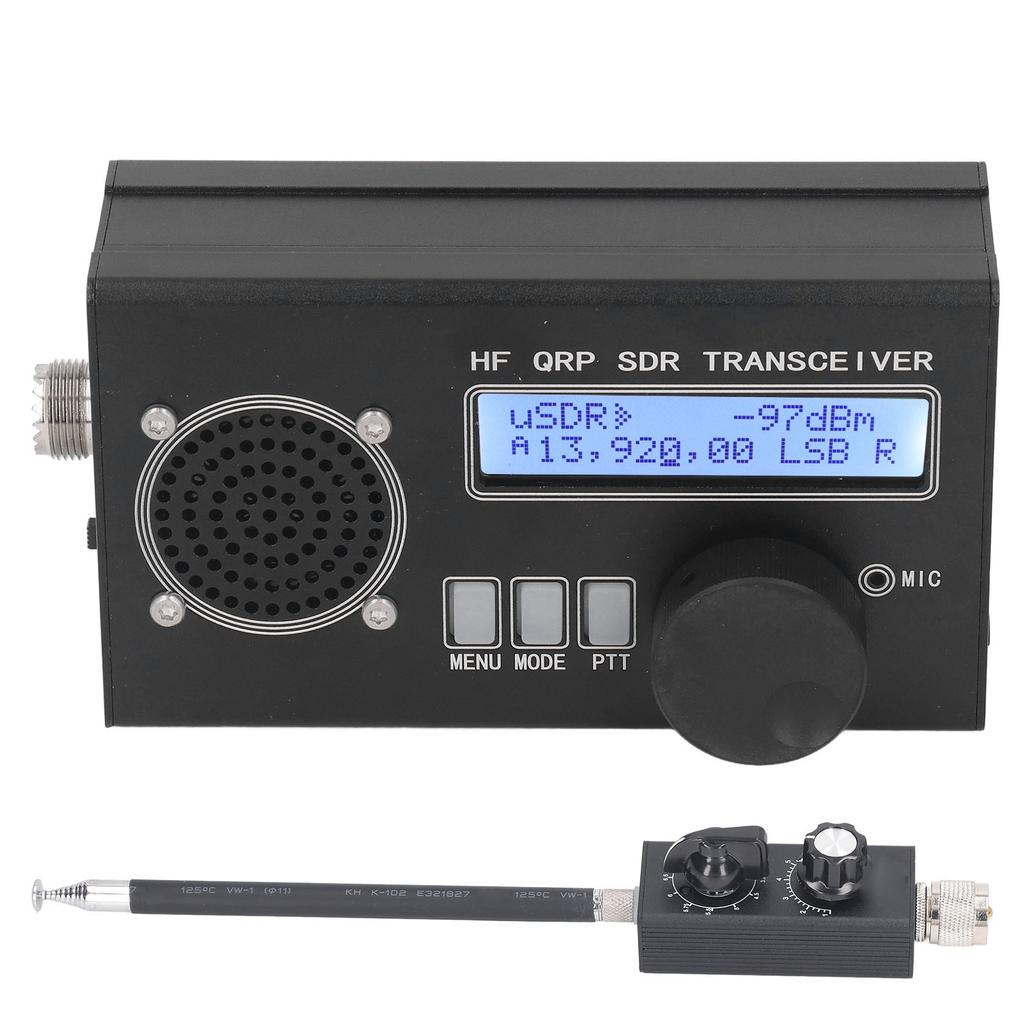

Тип объекта: Коротковолновый радиоприемопередатчик SDR
Материал: Алюминиевый сплав
аккумулятор: Литиевая батарея 12,6 В 6000 мАч x 1 ( Поставляется со встроенной батареей )
Список функций:
Простой, интересный и универсальный CXP SSB HF трансивер со встроенными функциями DSP и SDR!
Передатчик SSB Eer E-класса.
Источник питания 13,8 В, приблизительно. Выходная мощность SSB PEP 10 Вт
Фильтры: Полоса пропускания 4000, 2500, 1700, 500, 200, 100, 50 Гц
Функции DSP: Управление автоматическим усилением (АГК), Подавление шума (номер), Голосовой триггер, голосовой триггер, аттенюатор(внимание), TX Noise Gate, TX Drive Control, Volume Control, DBMS Meter
SSB обратная боковая полоса, передача с подавлением несущей: Лучше, чем 45dbc, imd3 (Двойной тон) 33dbc, Прием: Лучше, чем 50dbc
Поддержка многодиапазонной связи, плавная регулировка в диапазоне частот 160–10 м (потеря производительности 20 кГц). .99МГц
Прошивка с открытым исходным кодом, встроенная в IDE; Позволяет экспериментировать, можно добавлять новые функции, можно делиться вкладами через Github, сложность программного обеспечения: 2000 строк кода
Программное обеспечение на базе V может использоваться для быстрой полной несанкционированной работы (qsk и полуqsk) или вспомогательное исполнение в цифровом режиме (нет интерфейса cat или ptt) для переключения rx, tx с управлением задержкой tx, pa внешние выходы ptt
Простая установка и модификация, 8 изменений компонентов и 8 линий
Легкий и недорогой трансивер: Благодаря передатчику уровня eer e он имеет высокую энергоэффективность (не требуются громоздкие радиаторы) и простой дизайн (не требуются сложные сбалансированные линейные усилители мощности)
3 переключаемых аналоговых модулятора, независимых от предварительного приемника
0 дБ, 13 дБ, 20 дБ, 33 дБ, 53 дБ, 60 дБ, 73 дБ
Уровень шума приемника Mds: 135дбм (200 Гц вт) на частоте 28 МГц
Селективность предварительного приемника: Крутая настройка частоты 45 дБ, спад декад +, 2 кГц
Блокировка динамического диапазона: 123 дБ при смещении 20 кГц, 78 дБ при смещении 2 кГц
Декодер CW, прямая или запрещенная сетка a или b, манипуляция VFO a или b + Rit и кроссовер, а также переключение соответствующих реле с фильтрами через поддержку i2cCat (Подмножество TS480) обеспечивает потоковую передачу голоса, нажатий клавиш и отображаемого текста через CAT.
Это, вероятно, самый экономичный и простой в сборке автономный SDR или SSB трансивер.. Большая простота упрощает исходную схему QCX. (т.е. на 50 процентов меньше монтажных компонентов, на 50 процентов меньше монтажных компонентов, нет сложных обмоток трансформатора, нет процедур сопряжения), большая универсальность
Введение в порт:
Зарядка: Встроенный порт для зарядки литиевых аккумуляторов, используйте только прилагаемое зарядное устройство! Запрещается использование других зарядных устройств!
переключатель: Офф, Бат: Мощность встроенного аккумулятора, 13,8: Внешний источник питания
DC13.8V, 3a: Внешний разъем питания.
Ключ: Автоматическое соединение корпуса ключа (a, b, одиночный ключ)
Пенсильвания: Внешний усилитель, сигнал PTT
микрофон: Интерфейс внешнего микрофона
Уарт: Последовательная связь (Совместимая команда TS 480)
СПК: Внешний динамик, Lambic Fret a или b Keying Vfo ab + rit и кроссовер, переключение соответствующего реле с фильтром через i2c поддержка Cat (Подмножество TS480), возможность передачи голоса через CAT для потоковой передачи, нажатия клавиш и отображения текстов
Параметры тюнера:
FRQ: 3,530 МГц, 5054 МГц, 76108 МГц, 117136 МГц, 136174 МГц, 400470 МГц
КСВ менее 1,5
Мощность: 20W
FM-прием 76мгц108мгц
Может принимать частоты VHF UHF. С функцией вспомогательной трансмиссии
Регулировка частоты ручкой; Переключатель диапазонов для выбора высоких и низких коротковолновых диапазонов.
Сверху с разъемом M4. Выход типа M-папа или разъем BNC-папа.
Список пакетов:
1 x SDR коротковолновый радиоприемопередатчик1 x ручной микрофон1 x зарядное устройство1 x тюнер1 x антенна1 x тубус для хранения антеннНесколько режимов: Этот коротковолновый радиопередатчик SDR имеет несколько режимов, он поддерживает режимы USB, LSB, CW, AM, FM DSP.
Упрощение схемы: Этот коротковолновый радиопередатчик SDR еще больше упрощает исходную схему QCX, имея на 50 процентов меньше монтажных компонентов, на 50 процентов меньше монтажных элементов, без сложных обмоток трансформатора и процедуры сопряжения.
Отличный материал из алюминиевого сплава: Этот коротковолновый радиопередатчик SDR изготовлен из превосходного алюминиевого сплава, который прочен и износостойк, его трудно повредить, и он имеет длительный срок службы.
Легкий и портативный: Этот коротковолновый радиопередатчик SDR имеет небольшие размеры и легкий вес, что делает его очень удобным для ношения с собой в дороге.
Широкое применение: Этот коротковолновый радиопередатчик SDR имеет широкий спектр применения, его можно использовать в строительстве, связи, автомобилестроении и т. д.
