Характерная черта:
1. ОБНОВЛЕНИЕ ПЛАТЫ: для Monster8 V2 — это улучшенная версия для Monster8 V1. Сохранив первоначальную функциональность V1, он добавил независимый DC5V для RasPi, зарезервировал интерфейс WIFl для прошивки RRF, добавил больше цепей безопасности и зарезервировал больше функциональных интерфейсов.
2. ШИРОКАЯ СОВМЕСТИМОСТЬ: Совместимо с Voron, поддерживает Marlin 2.0.x и оборудование Klipper, а также ЖК-дисплей MKS MINI12864. Позволяет печатать с USB-диска и настраивать режим DFU с помощью кнопки Booto.
3. DIY ВЕСЕЛЬЕ: Эта плата для MKS имеет 8 шаговых драйверов и 9 интерфейсов двигателей. (Водитель 0, 1, 2 1, 2 2, 3, 4, 5, 6, 7), поддержка различных драйверов двигателей, таких как A4988, DRV8825, LV8729, TMC2208, TMC2209, TMC2225, TMC2226 для гибкой самостоятельной модернизации. Совместимо с Voron 2.4, Ender 3 series. Для Github требуется обновление прошивки.
4. ВХОД И ВЫХОД: DC12?Вход 24 В, 2 выхода MP1584EN DC12V (для болельщиков) и DC5V, интегрированный с картой памяти связи SPI и зарезервированным интерфейсом сигнала SPI.
5. ШАГОВЫЙ ДРАЙВЕР TMC2209: Супертихий и термостойкий, разработан для повышения производительности, имеет гладкую поверхность для удобства управления и контроля.
Технические характеристики:
Тип объекта: для материнской платы MKS
Материал: печатная плата
Входное напряжение: DC1224В, <30А
Выходное напряжение: DC12V, DC5V, DC3.3V
3D Touch: поддержка
аппаратные средства: Совместимо с Marlin 2.0.X, Klipper
MCU: STM32F407VET6, 168 МГц, 512 КБ флэш-памяти, 192 КБ ОЗУ
Предохранитель: Замена
Внешний шаговый сигнал: да
Защита цепей МОП: Резистор + защита диода Шоттки
Защита предельной цепи: Резистор + защита диода Шоттки
Защита цепи от перегрева: Резистор + защита диода Шоттки
Обратная ЭДС двигателя: Поглощается сопротивлением последовательности фаз
Штифт PA13: Используется для MT_DET
Штырь PC5: Используется для Neopixel
E4_EN Сигнал: То же, что и E0_EN=PB6
Интерфейс Робин WiFi: Доступный
Интерфейс MAX31865: Доступно, то же, что и сигнал осей E4
Для RasPi Power: Независимый источник питания DC5V 3A
Мощность концевого выключателя: Только Z+ может выбрать 5V или VIN, остальные — 5V
Характеристики драйвера TMC2209:
Максимальный выходной ток: 2.5А
Текущий по умолчанию: 1,25А
Микрошаг: До 1256 г.
Конфигурация: STEPDIR или UART
Диапазон напряжения привода нагрузки: 5.528В
Рабочее напряжение IC Logic: 3,3В 5В.

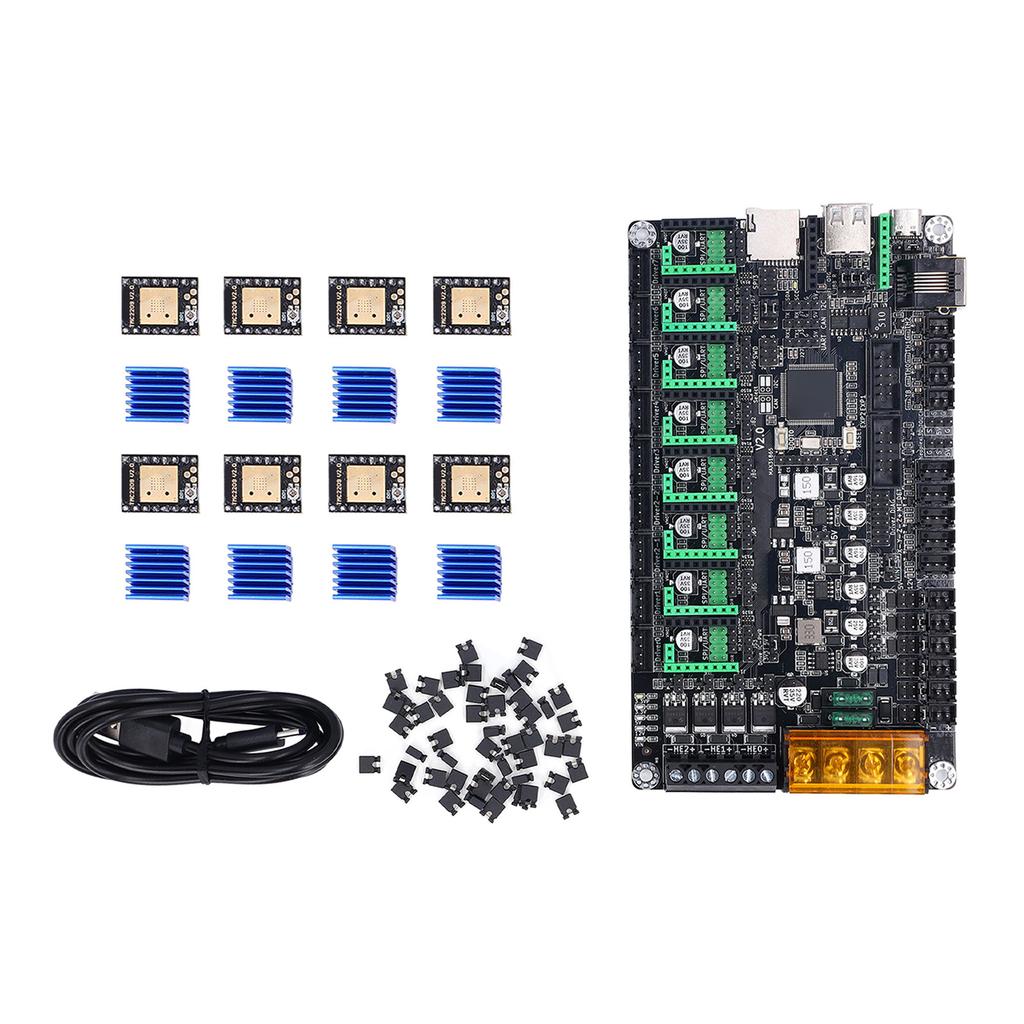

Список пакетов:
1 х 3D принтер материнская плата
1 х USB-кабель для передачи данных
38 x шапок-джемперов (По умолчанию 38, дополнительно в подарок)
8 х Драйвер
8 x Радиатор для драйвера ОБНОВЛЕННАЯ ПЛАТА: для Monster8 V2 — это улучшенная версия для Monster8 V1. Сохранив первоначальную функциональность V1, он добавил независимый DC5V для RasPi, зарезервировал интерфейс WIFl для прошивки RRF, добавил больше цепей безопасности и зарезервировал больше f
ШИРОКАЯ СОВМЕСТИМОСТЬ: Совместимо с Voron, поддерживает Marlin 2.0.x и оборудование Klipper, а также ЖК-дисплей MKS MINI12864. Позволяет печатать с USB-диска и настраивать режим DFU с помощью кнопки Booto.
DIY ВЕСЕЛЬЕ: Эта плата для MKS имеет 8 шаговых драйверов и 9 интерфейсов двигателей. (Водитель 0, 1, 2 1, 2 2, 3, 4, 5, 6, 7), поддержка различных драйверов двигателей, таких как A4988, DRV8825, LV8729, TMC2208, TMC2209, TMC2225, TMC2226 для гибкой самостоятельной модернизации. Совместимо
ВХОД И ВЫХОД: DC12?Вход 24 В, 2 выхода MP1584EN DC12V (для болельщиков) и DC5V, интегрированный с картой памяти связи SPI и зарезервированным интерфейсом сигнала SPI.
ШАГОВЫЙ ДРАЙВЕР TMC2209: Супертихий и термостойкий, разработан для повышения производительности, имеет гладкую поверхность для удобства управления и контроля.
