Характерная черта:
1. Высокопроизводительный процессор: WSB4322R оснащен процессором ARM9 с тактовой частотой 600 МГц, 8 МБ памяти DDR2 и 16 МБ памяти NAND FLASH, что обеспечивает высокую скорость загрузки 38,4 КБ/с для эффективной совместимости с ПЛК и интеллектуальными контроллерами.
2. 4,3-дюймовый сенсорный ЖК-экран TFT: Оцените кристально чистое изображение с разрешением 480x272 пикселей, 26 000 цветов и яркостью 400 кдм2, а также дисплей с подсветкой для удобного мониторинга состояния.
3. Широкий диапазон применения: Идеально подходит для различных ПЛК и интеллектуальных контроллеров с портами связи, это компактное устройство HMI отличается низким энергопотреблением, высокой производительностью и стабильной работой.
4. Точность сенсорного управления: Сенсорный экран, оснащенный процессором ARM9, обеспечивает высокую точность прикосновения, при этом передняя панель соответствует стандартам IP65 для установки на плоские панели, а задняя часть корпуса соответствует стандартам IP20.
5. Простая установка: Благодаря монтажному отверстию размером 130 мм x 80 мм, а также входящим в комплект винтам и крепежным принадлежностям устройство можно легко установить и сразу же использовать на рабочем месте.
Технические характеристики:

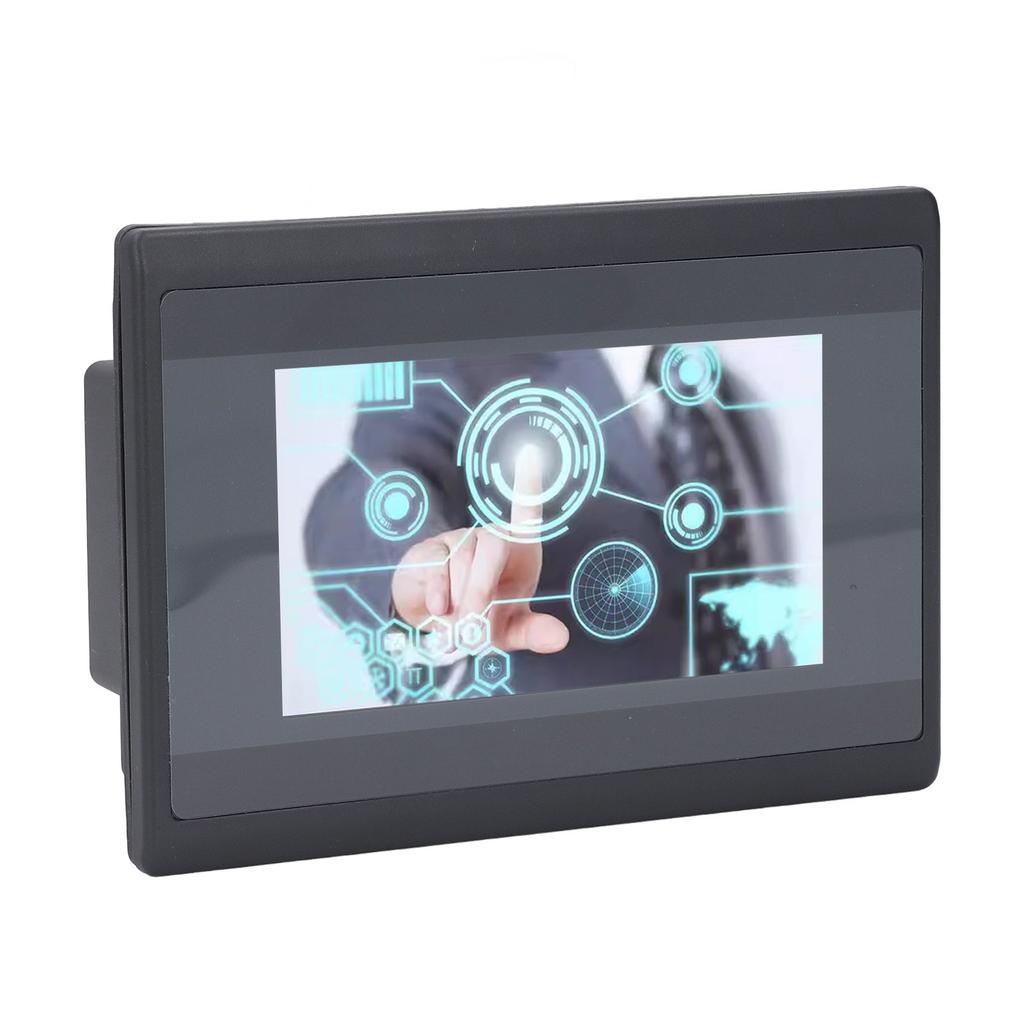

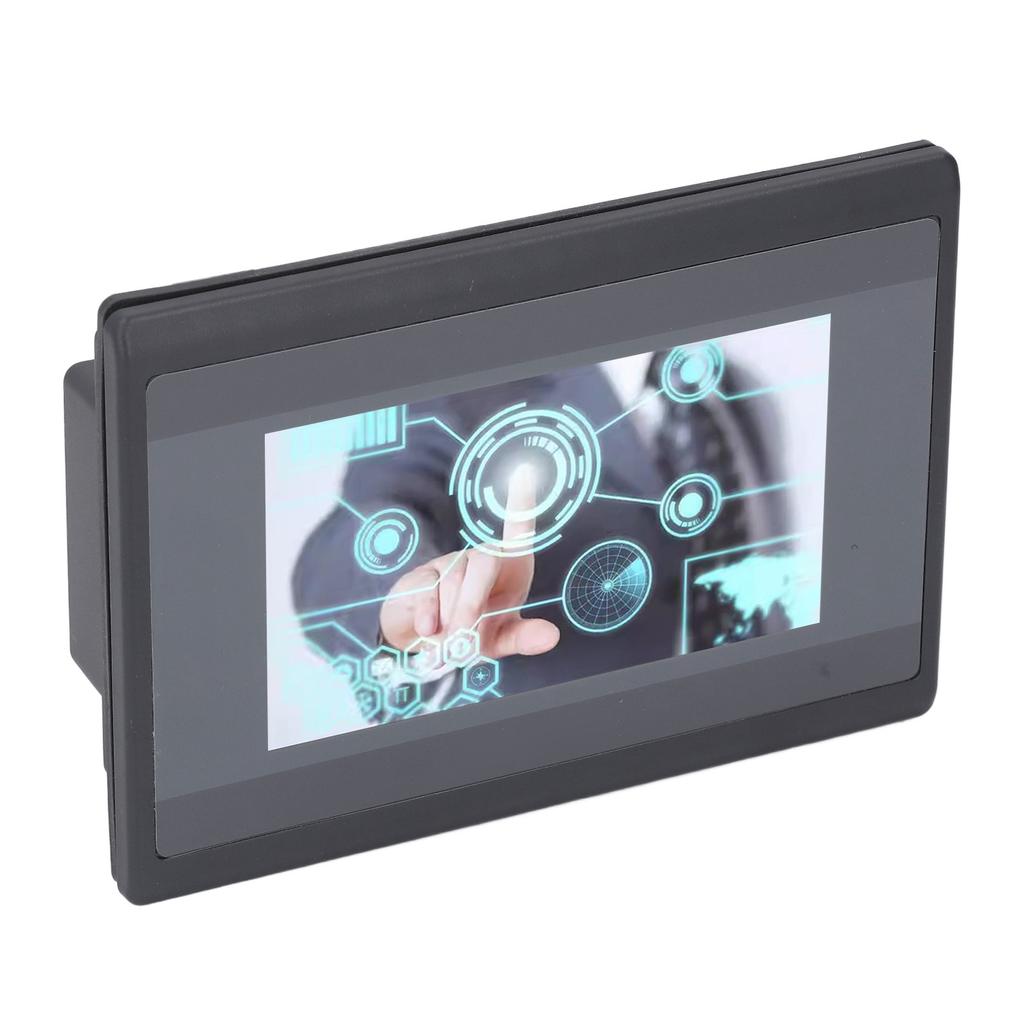

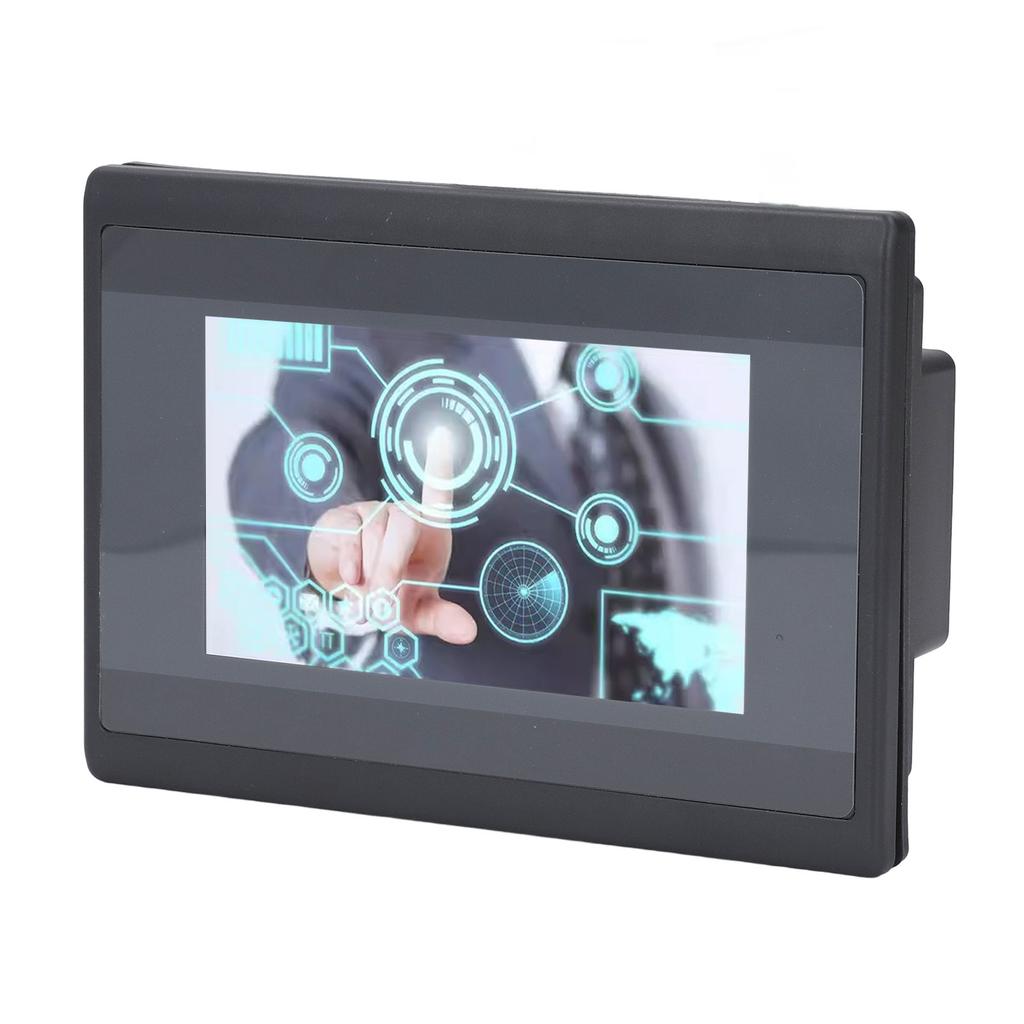

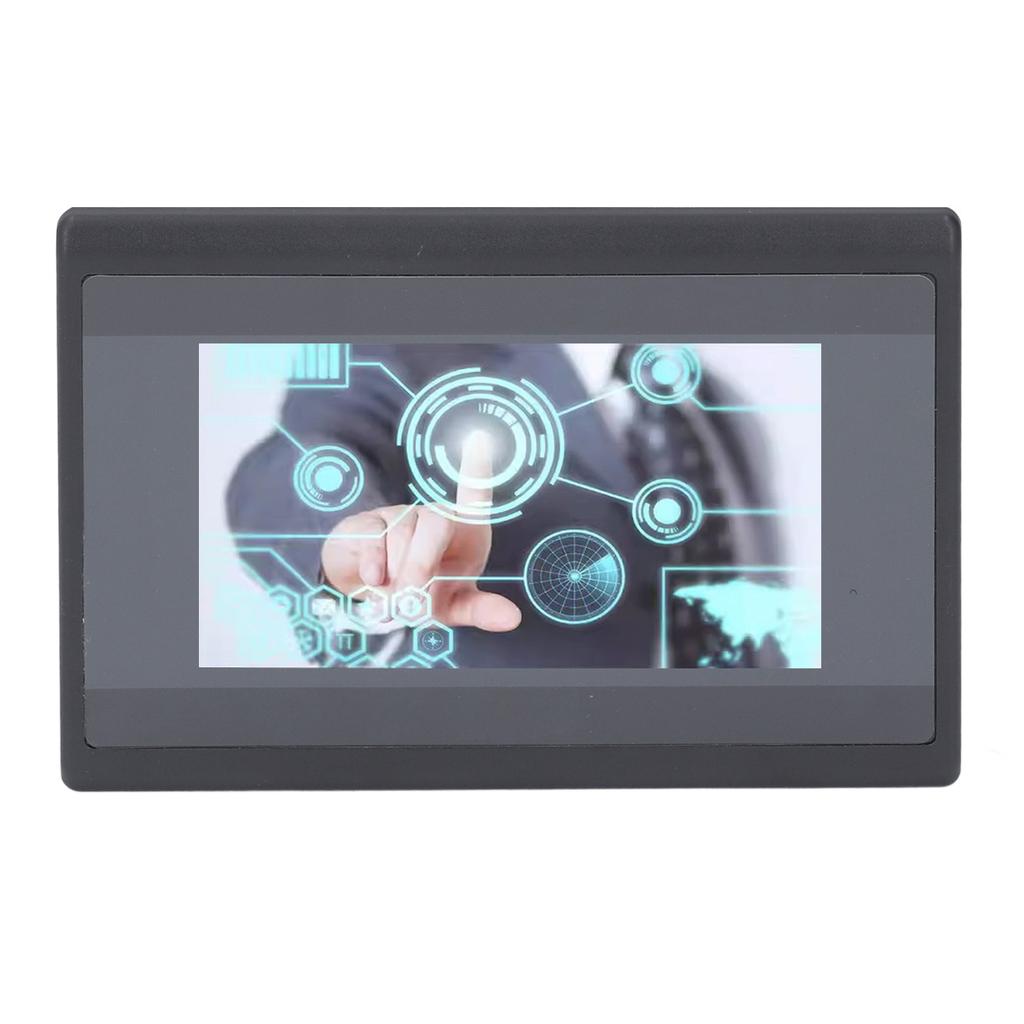

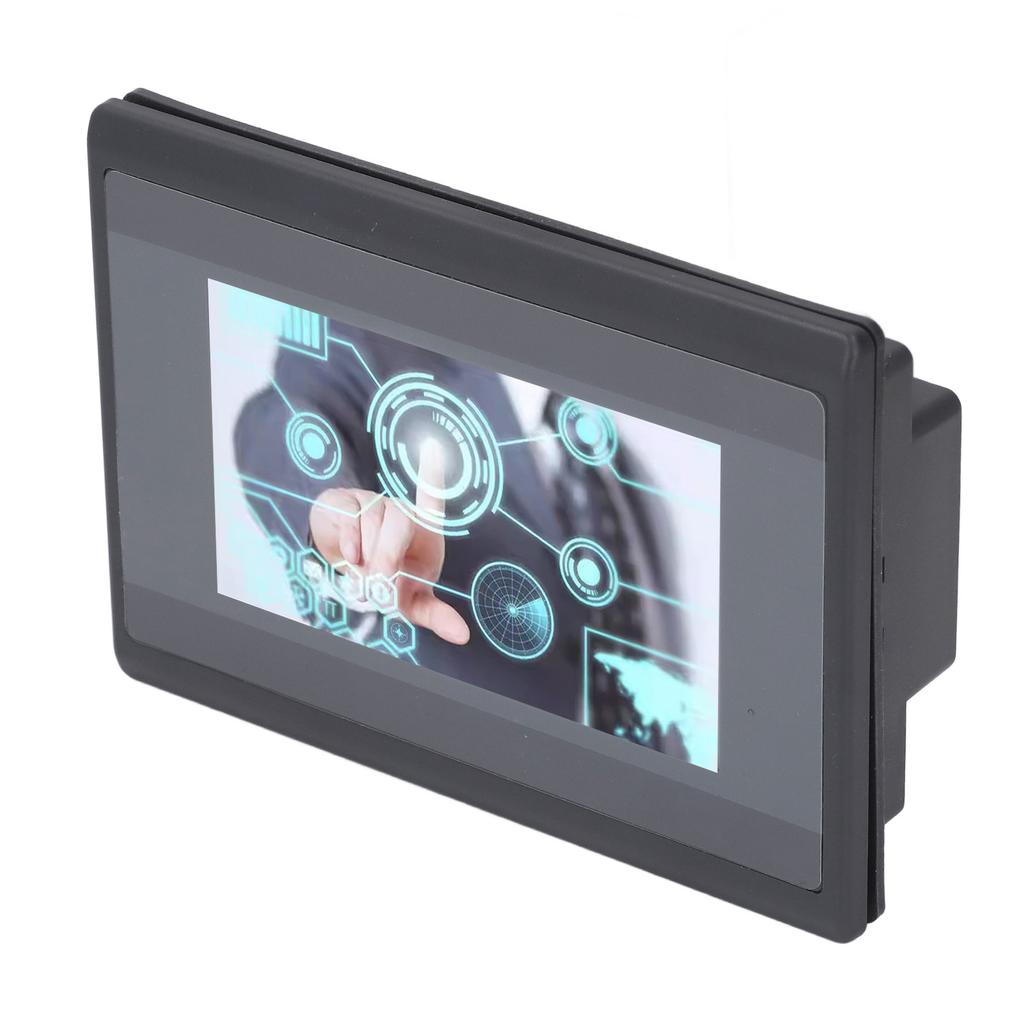

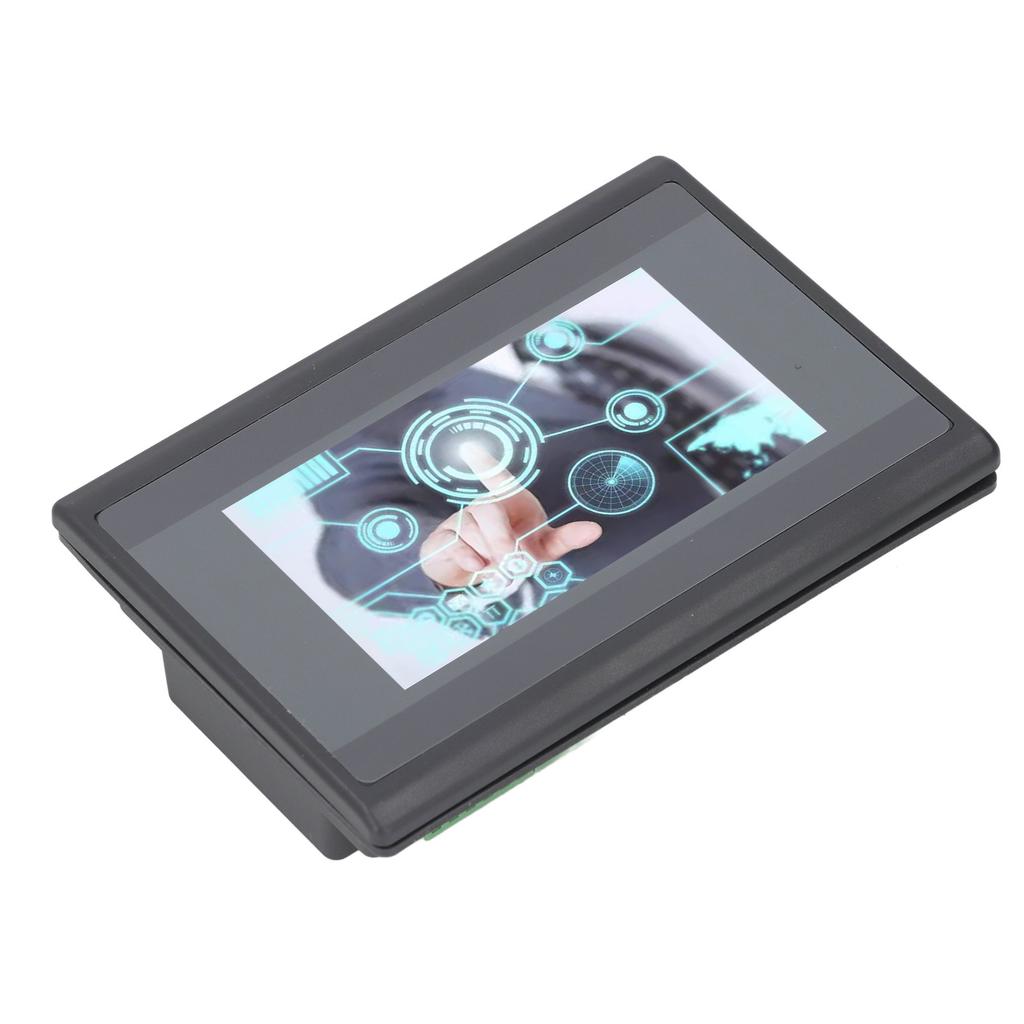

Тип объекта: ПЛК HMI все в одном
Режим: WSB4322R 2-точечный
Материал: ABS
Размер: приблизительно. 140 x 98 x 36 мм 5,51 x 3,86 x 1,42 дюйма
Размер отверстия: приблизительно. 130 x 80 мм 5,12 x 3,15 дюйма
Часть HMI:
Размер дисплея: 4,3 дюйма
разрешение: 480 x 272px
объем памяти: 16М ВСПЫШКА
процессор: 600 МГц ARM9 с 8 МБ памяти DDR2
Программное обеспечение для программирования: для настройки WS HMI V3.1 5.1
Часть ПЛК:
Тип выхода: Реле
Количество точек входа и выхода: 12 входов 10 выходов
Напряжение питания: 24 В постоянного тока
Выходной ток: 5A
Аналоговый вход: По умолчанию 3AD 010 В, можно изменить на 420 мА или 2 канала измерения температуры PT100
Аналоговый выход: 2DA010V
Высокая скорость подсчета: 2 канала 60К
Импульсный выход: Никто
Порт связи: 1 порт RS232
Часы: Поддерживается
Объем памяти: 8000 шагов
Скорость загрузки: 38.4 Кб
Серия ПЛК: Совместимо с серией FX3U
Программное обеспечение для программирования: Совместимость с программным обеспечением для программирования ПЛК для GX Developer или GX Works 2
.
Список пакетов:
1 x ПЛК HMI все в одном
2 x Установочные винты
2 x монтажных кронштейнаВысокопроизводительный процессор: WSB4322R оснащен процессором ARM9 с тактовой частотой 600 МГц, 8 МБ памяти DDR2 и 16 МБ памяти NAND FLASH, что обеспечивает высокую скорость загрузки 38,4 КБ/с для эффективной совместимости с ПЛК и интеллектуальными контроллерами.
