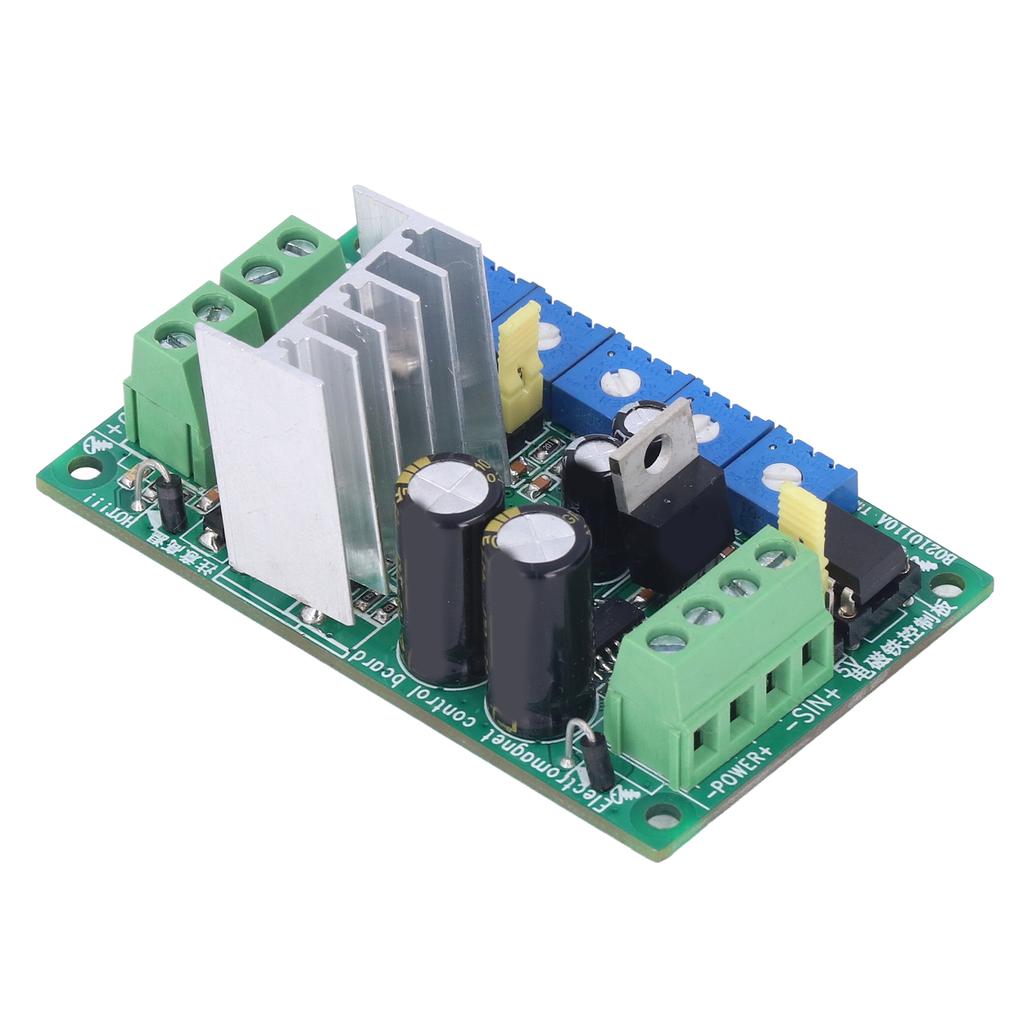

Модуль управления электромагнитным клапаном Высокоскоростной электромагнитный привод Плата драйвера LDBDSZ210116A

Характерная черта: 1. [ВЫСОКАЯ СКОРОСТЬ ОТКЛИКА] Плата управления электромагнитным приводом имеет высокую скорость отклика, входная и выходная задержка составляет менее 20 мс. 2. [ИЗОЛЯЦИОННЫЙ ДРАЙВЕР ОПТОПАРА] Используя оптопарную изоляцию с ультраширокой полосой пропускания 10 МГц, поддержка управления уровнями 3,3 В, 5 В, 24 В NPN или PNP, ток драйвера более 5 мА. 3. [РЕГУЛИРУЕМЫЕ ПАРАМЕТРЫ] Время запуска при полной нагрузке на выходе равно 0?2 с регулируемый, выходная частота FRQ равна 2?20 кГц регулируемый, выходной драйвер поддерживает рабочий ток 0?100-процентный регулируемый коэффициент заполнения ШИМ. 4. [ЗАЩИТА ОТ ПЕРЕГРУЗКИ ПО ТОКУ] Максимальный предел выходного тока можно установить для обеспечения защиты от перегрузки по току, а предел защиты можно установить в диапазоне 0,1?15А. 5. [МНОГОКРАТНОЕ ИСПОЛЬЗОВАНИЕ] Со светодиодным индикатором мощности, подходит для привода электромагнитов, электромагнитных клапанов и других электромагнитных движущихся устройств. Технические характеристики: Тип объекта: Модуль управления электромагнитным клапаном модель: LDBDSZ210116A Напряжение источника питания: DC932V Ток в режиме ожидания: 65МА 24В, 56МА 12В Индикатор питания: Светодиодный индикатор Диаметр монтажного отверстия: приблизительно. 3мм 0,12дюйма, 4 отверстия заявка: Приводные электромагниты, электромагнитные клапаны и другие электромагнитные движущиеся устройства 1. Диапазон напряжения питания постоянного тока: DC932V 2. Спецификации входного сигнала: Амплитуда уровня сигнала: Амплитуда уровня выходного сигнала может быть установлена перемычкой на плате, которая может поддерживать три общих и обычных регулятора уровня 3,3 В, 5 В и 24 В. 3. Спецификации выходного сигнала нагрузки: Выходной интерфейс LOAD напрямую подключен к катушке соленоида. Выход LOAD+ подключен к источнику питания+, LOAD - это мощный NPN выходной интерфейс, метод управления - ШИМ, а рабочий цикл регулируется от 0 до 100 процентов с помощью встроенного ШИМ-потенциометра.. Частота ШИМ составляет 220 кГц, она регулируется потенциометром FRQ на плате.. Максимальный выходной рабочий ток составляет 15A. Выходной интерфейс имеет светодиодный индикатор. 4. Выходная защита от перегрева и терморезисторный зонд NTC Продукт разработан с температурным датчиком, который может быть использован для определения температуры груза или температуры самого продукта. Если температура выше заданного значения, вывод останавливается. Параметры зонда: Термистор NTC, модель температурной кривой 3950. Значение сопротивления составляет 10K Ом. Установка температуры осуществляется с помощью потенциометра защиты от перегрева OTP на плате, и диапазон составляет 3075+5 градусов. 5. Мгновенное время запуска выхода полной нагрузки ВРЕМЯ мгновенного запуска время настройки потенциометр может установить длительность запуска электромагнита на выходе полного тока. То есть, когда электромагнит запущен, для запуска электромагнита используется максимальный ток, а время работы этого максимального тока. Потенциометр можно настроить на регулируемые 02 секунды. 6. Рабочий диапазон выходной частоты Регулировка частоты ШИМ при нормальной работе электромагнита, диапазон 220 кГц. Разные электромагниты имеют разные точки механического резонанса. Если рабочая частота точно такая же, как резонансная точка электромагнита, электромагнит будет вибрировать и излучать много шума.. Для того, чтобы решить вибрацию и шум при работе электромагнита. Поэтому рабочая частота должна быть спроектирована так, чтобы быть регулируемой.. В соответствии с различными типами электромагнитов, отрегулируйте частотный потенциометр FRQ, чтобы шум работы электромагнита исчез. 7. Внутреннее управление рабочим циклом ШИМ Потенциометр рабочего цикла ШИМ может регулировать силу блокировки электромагнита. Принцип заключается в регулировке прочности путем регулировки рабочего тока через ШИМ. Чем больше сила и чем больше ток, тем больше выделение тепла. Для общих электромагнитов, регулировка до 1314 от расчетного значения тока может поддерживать электромагнит в заблокированном состоянии. Прочность отличается от требований, пожалуйста, решите сами. По опыту, общий электромагнит питается от источника питания номинального напряжения, а ток составляет около 30 процентов + 10 процентов. . Стандарт: До тех пор, пока максимальная прочность электромагнита не превышает 65 градусов после работы в течение получаса. 8. Защита от предельных значений выходного тока Потенциометр установки ограничения защиты от тока используется для установки максимальной точки рабочего тока выхода. Превышение заданного значения ограничено этой точкой, а текущий выход не может превышать заданный ток. Для достижения функции защиты от перегрузки по току. Диапазон настройки составляет 0,215 А. 9. Установка проводки и использование настроек Этот продукт в основном используется для привода и управления электромагнитами, электромагнитными клапанами и другими устройствами, которые преобразуют электрическую энергию в магнитную энергию ШИМ.. Сделайте этот вид управления устройствами более интеллектуальным. При управлении данным типом устройства оно имеет следующие характеристики: . Когда электромагнитные детали, такие как электромагниты и электромагнитные клапаны, находятся под напряжением в течение длительного времени, рабочие части не нагреваются.. Решить проблему, что обычные электромагниты не могут находиться под напряжением в течение длительного времени. Когда обычный электромагнит находится под напряжением в течение длительного времени, катушка будет генерировать тепло.. Когда тепло достигнет определенного уровня, магнитное ядро магнитного поля будет магнитно насыщено.. Чем выше температура, тем ниже точка магнитного насыщения, поэтому магнитное поле будет меньше и слабее. Когда температура достигнет самой высокой точки, которую может выдержать катушка, катушка будет повреждена.. Поэтому общий электромагнит не может находиться под напряжением в течение длительного времени. б. Он может контролировать тягу и силу блокировки электромагнита. Регулировка широтно-импульсного потенциометра ШИМ на плате (0100 процентов с ШИМ регулировкой), Вы можете контролировать прочность электромагнита на плате. Отрегулируйте частотный потенциометр FRQ (1.8КГц20КГц), Вы можете регулировать рабочую частотную точку электромагнита, используемую для соответствия рабочей частоте и рабочему шуму различных типов электромагнитов. 2 потенциометра могут быть объединены и отрегулированы в соответствии с различными типами электромагнитов. с. Простое управление. Просто подключите 4 провода, положительный и отрицательный провода питания POWER+ и 2 положительных и отрицательных контрольных провода, SIN+ может поддерживать NPN или PNP подключение.. (Общий анод COM+ или общий катод COM проводка) Вход управления 3,3 В, 5 В, 24 В, если уровень управления равен уровню 12 В, установите ту же настройку, что и 24 В. D. Принцип работы: В момент включения питания, если есть управляющий сигнал, приводная плата запустит электромагнит с максимальной тягой, рассчитанной электромагнитом.. Когда электромагнит стабилен, электромагнит переходит в рабочее состояние замка, а сила блокировки изменяется потенциометром ШИМ на плате.. контроль. Вообще говоря, когда сила удержания установлена примерно на 25%-40% от максимальной силы, электромагнит может быть заблокирован стабильно, но для разных типов электромагнитов это будет по-разному, поэтому вы можете отрегулировать ее в соответствии с фактическими потребностями. и. OCP над токовой защитой, функция защиты OTP от температуры, OCP защита от тока используется для предотвращения защиты от короткого замыкания нагрузки, вы можете установить регулировку потенциометра, точку защиты над током (диапазон настройки защиты по току составляет 0,2А15А). Список пакетов: 1 x Электромагнитная плата управления уведомление: Функция защиты от перегрева может быть использована в качестве зонда путем подключения внешнего термистора 3950NTC 10K. Зафиксируйте зонд на грузе и определите температуру груза. Если температура слишком высока, цепь остановит выход. После того, как температура возвращается к норме, выход автоматически восстанавливается. Точка перегрева может быть установлена с помощью бортового потенциометра. [ВЫСОКАЯ СКОРОСТЬ РЕАКЦИИ] Плата управления электромагнитным приводом имеет высокую скорость реакции, задержка ввода и вывода составляет менее 20 мс. [ИЗОЛЯЦИОННЫЙ ДРАЙВЕР ОПТОПАРА] Используя оптопарную изоляцию с ультраширокой полосой пропускания 10 МГц, поддержка управления уровнями 3,3 В, 5 В, 24 В NPN или PNP, ток драйвера более 5 мА. [РЕГУЛИРУЕМЫЕ ПАРАМЕТРЫ] Время запуска при полной нагрузке на выходе равно 0?2 с регулируемый, выходная частота FRQ равна 2?20 кГц регулируемый, выходной драйвер поддерживает рабочий ток 0?100-процентный регулируемый коэффициент заполнения ШИМ. [ЗАЩИТА ОТ ПЕРЕГРУЗКИ ПО ТОКУ] Максимальный предел выходного тока можно установить для обеспечения защиты от перегрузки по току, а предел защиты можно установить в диапазоне 0,1?15А. [МНОГОКРАТНОЕ ИСПОЛЬЗОВАНИЕ] Со светодиодным индикатором мощности, подходит для привода электромагнитов, электромагнитных клапанов и других электромагнитных движущихся устройств.
