Характерная черта:

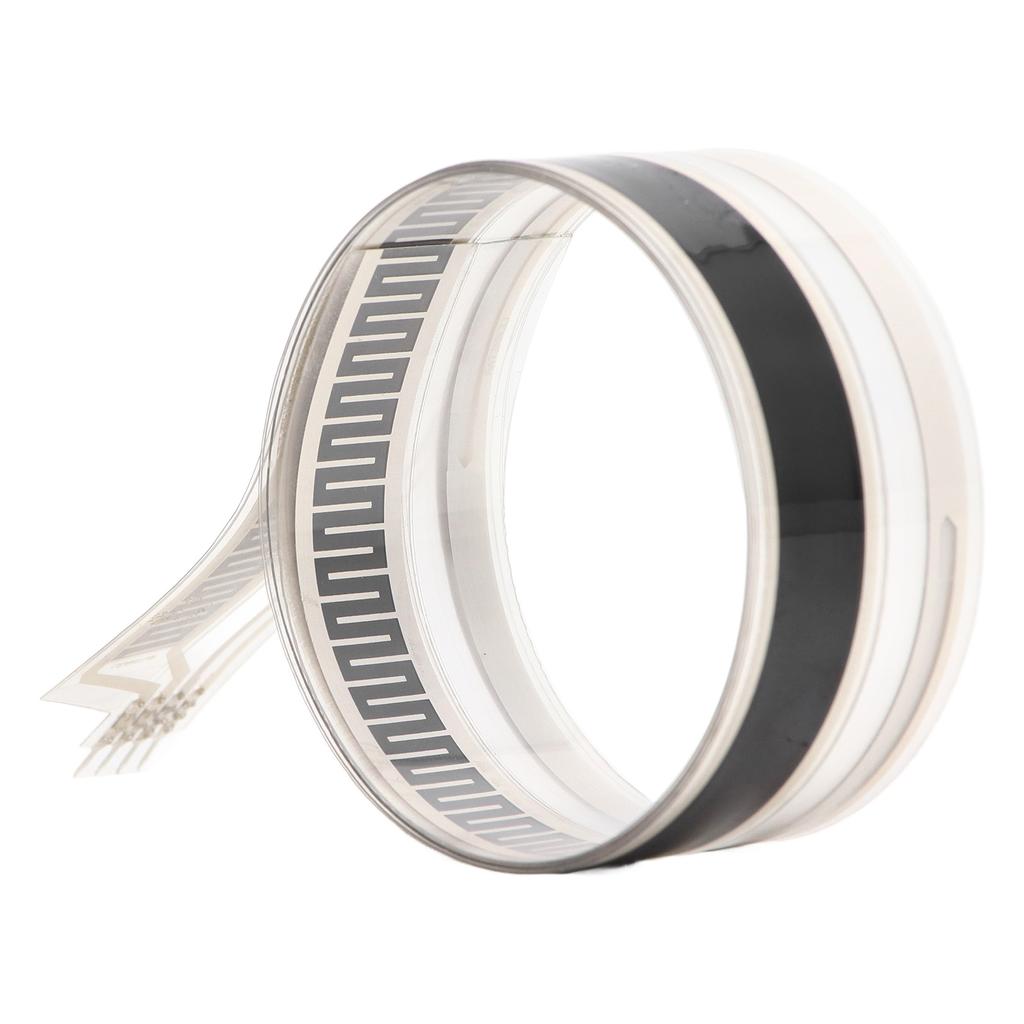

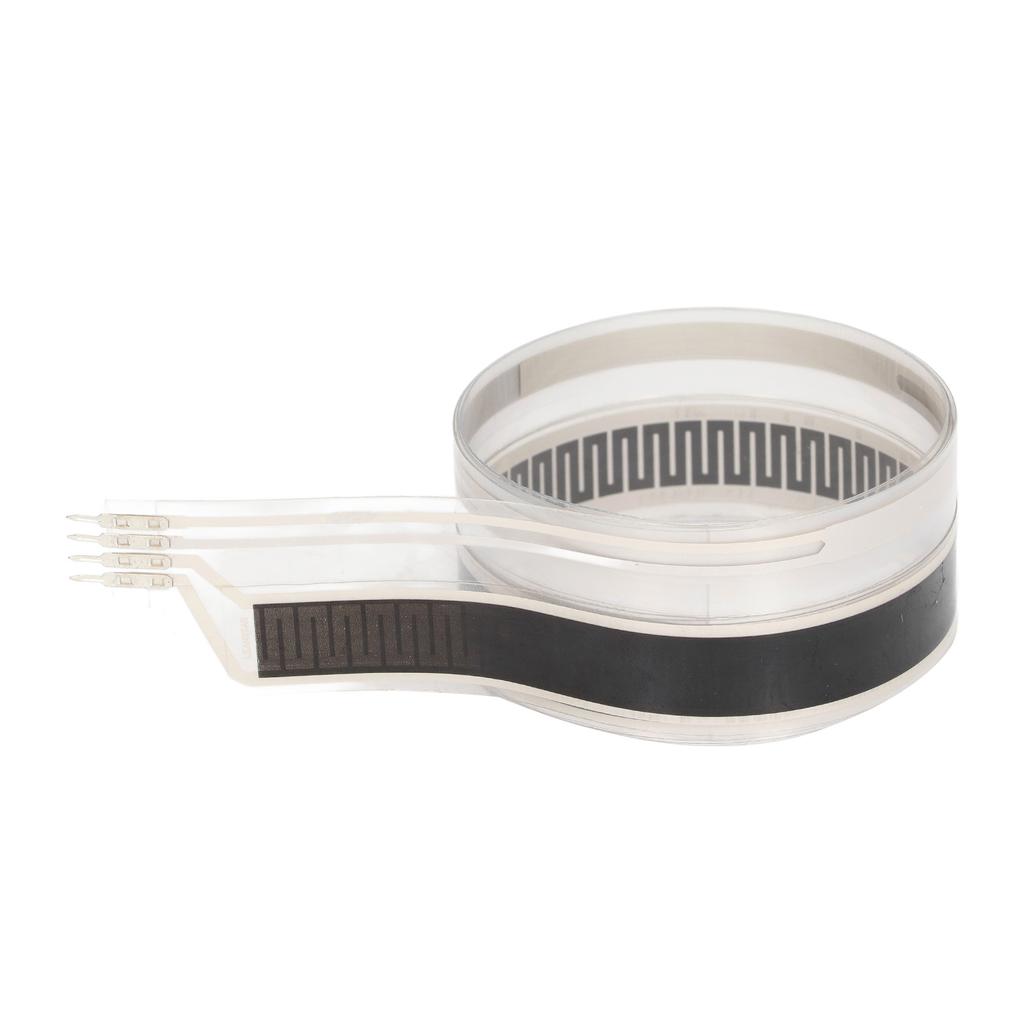

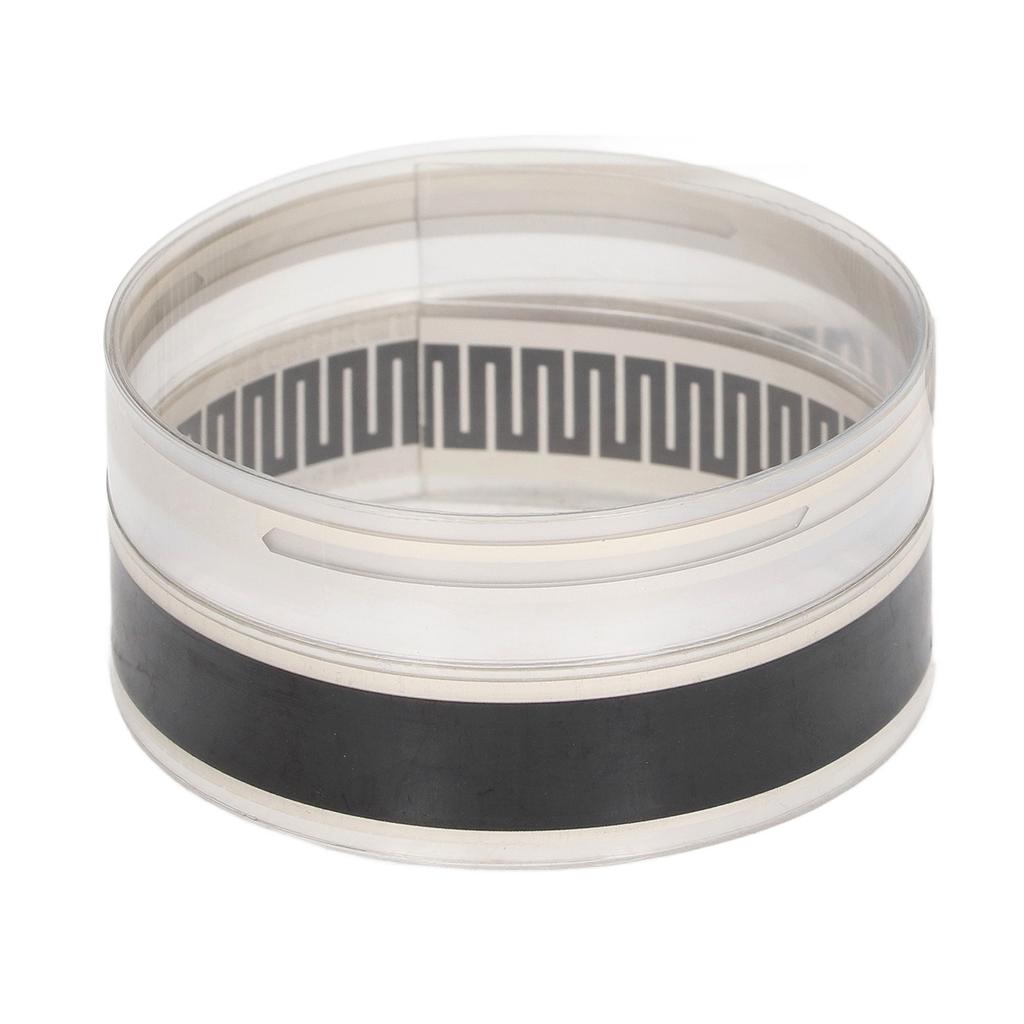

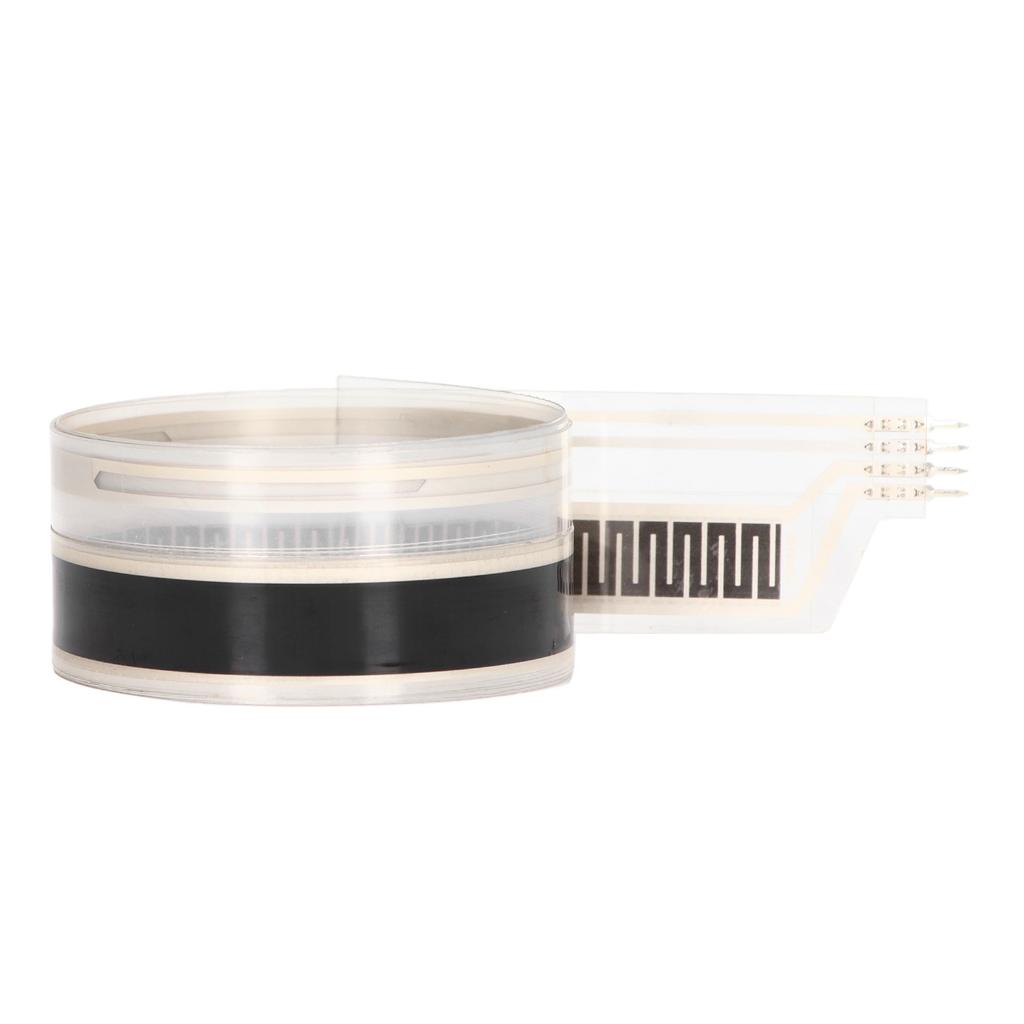

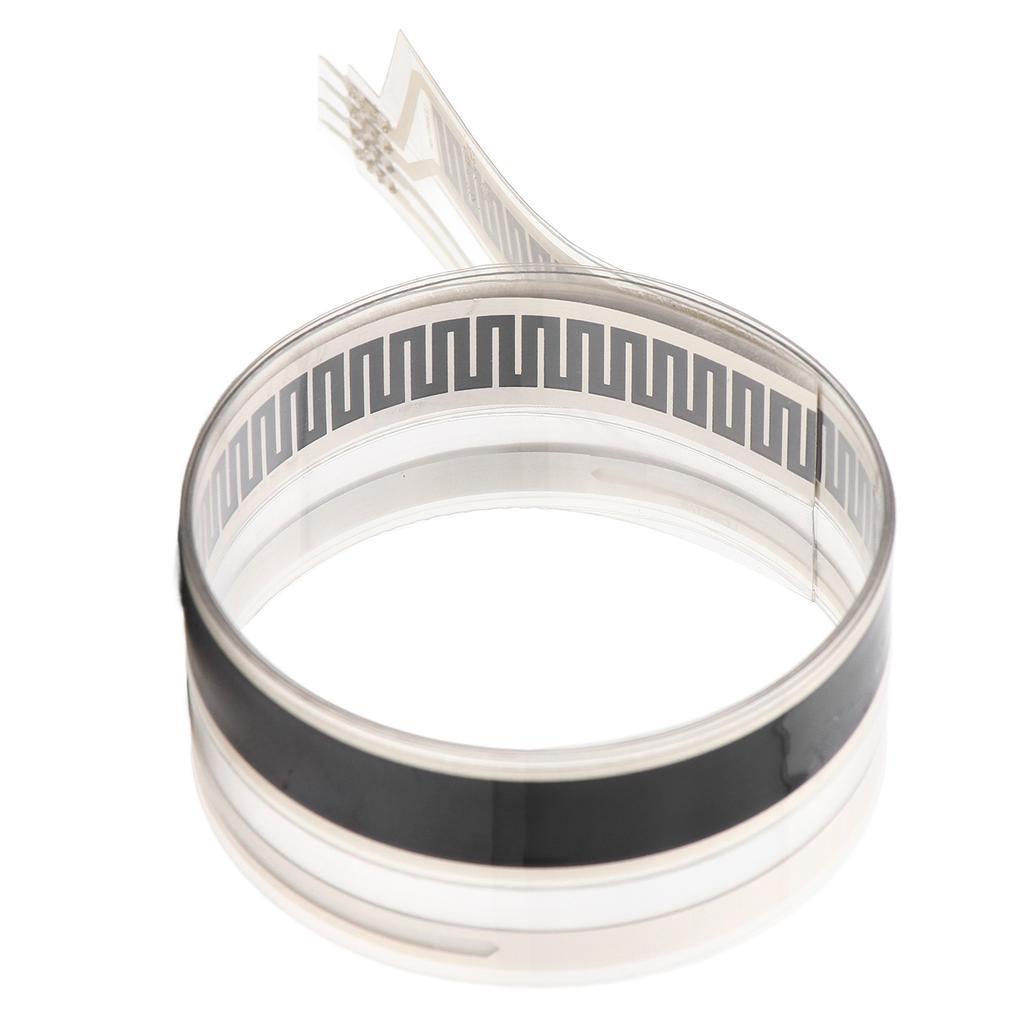

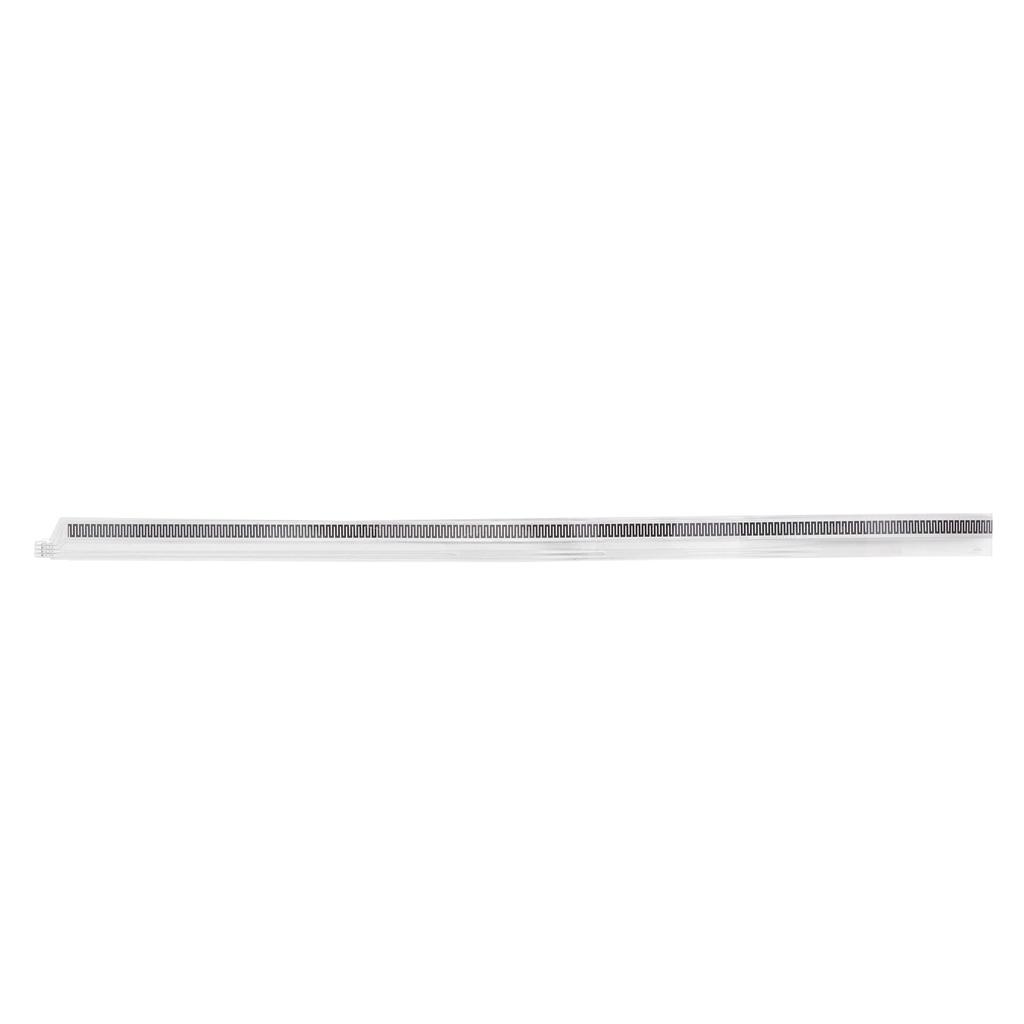

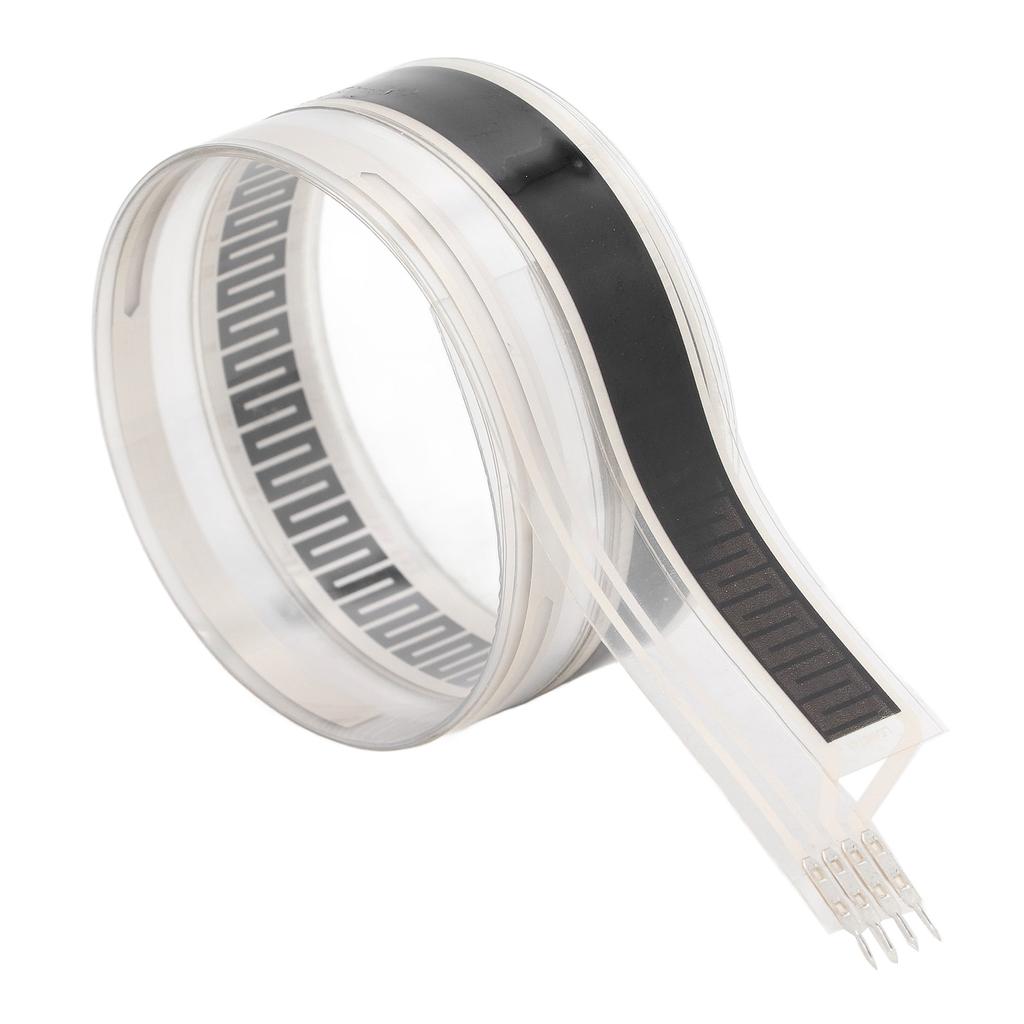

1. ТОНКОПЛЕНОЧНЫЙ ТИП: Гибкий тонкопленочный датчик давления толщиной менее 0,6 мм, который имеет низкое энергопотребление и отличную производительность.
2. ВЫСОКАЯ ЭФФЕКТИВНОСТЬ: Выход сопротивления и напряжения, тонкопленочный преобразователь давления имеет быструю скорость отклика, высокую чувствительность и широкий диапазон обнаружения.
3. КОМПАКТНЫЙ РАЗМЕР: Гибкий преобразователь давления имеет компактную структуру, простую схему обнаружения, простую интеграцию и широкий диапазон применения.
4. НЕПОЛЯРНЫЙ: Чувствительная к давлению часть датчика является неполярным компонентом, который не имеет направленности в цепи и очень практичен.
5. НЕСКОЛЬКО ИСПОЛЬЗОВАНИЙ: Широкое применение в повседневной жизни, такое как мониторинг вне кровати, интеллектуальный дыхательный ремень, мониторинг сна, электронная полка и т. Д.
Технические характеристики:
Тип объекта: Датчик давления тонкой пленки
модель: Ярд SF23 600
Тип выхода: Резистивный, Напряжение
Выходное напряжение: 3,3 В
Материал: Полупроводник
точность: 10 процентов
Рабочая температура: 25 по Цельсию
Чехол для упаковки: ПЭТ
1. Чувствительная к давлению часть является неполярным компонентом и не имеет направленности в цепи;
2. Внутреннее сопротивление высокое, а выходной электрический сигнал очень слабый. Как правило, электрический сигнал должен быть усилен предусилителем с высоким входным сопротивлением перед передачей, обработкой и измерением.. Основной функцией предусилителя является преобразование высокоимпедансного выхода пьезоэлектрического датчика в выход с низким импедансом, а также усиление слабых сигналов. После того, как выходной сигнал пьезоэлектрического датчика преобразуется и усиливается импедансом предусилителя, его можно использовать для общего усиления, индикации обнаружения или усиления мощности на записывающем и обрабатывающем оборудовании;
3. Согласно принципу работы пьезоэлектрического датчика и его эквивалентной схеме, датчик можно рассматривать как генератор напряжения или генератор заряда.. Поэтому предусилитель также имеет две формы.: Один из них представляет собой усилитель напряжения, обычно называемый преобразователем импеданса, выходное напряжение которого пропорционально входному напряжению.
Пример; другой — усилитель заряда, выходное напряжение которого пропорционально входному заряду;
4. Когда усилитель разомкнутого контура усиления K, входное сопротивление Ri и сопротивление обратной связи Rf довольно велики, а усилитель можно рассматривать как разомкнутую цепь, его выходное напряжение Vout пропорционально входномуу заряду Qin.
5. Основным преимуществом усилителя заряда является то, что при использовании длинного кабеля между датчиком пьезоэлектрической пленки и электронной схемой выходное напряжение усилителя заряда не зависит от емкости кабеля. Кроме того, он значительно уменьшает утечку заряда, вызванную паразитной емкостью вокруг датчика.;
6. Преимущества усилителей напряжения отражаются только тогда, когда необходимо учитывать температуру окружающей среды. Изменение чувствительности к напряжению при разных температурах меньше, чем изменение чувствительности заряда. Поэтому усилитель напряжения, соединенный с пьезоэлектрической пленкой, меньше подвержен влиянию температуры.
Список пакетов:
1 х датчик давления
ТОНКОПЛЕНОЧНЫЙ ТИП: Гибкий тонкопленочный датчик давления толщиной менее 0,6 мм, который имеет низкое энергопотребление и отличную производительность.
ВЫСОКАЯ ЭФФЕКТИВНОСТЬ: Выход сопротивления и напряжения, тонкопленочный преобразователь давления имеет быструю скорость отклика, высокую чувствительность и широкий диапазон обнаружения.
КОМПАКТНЫЙ РАЗМЕР: Гибкий преобразователь давления имеет компактную структуру, простую схему обнаружения, простую интеграцию и широкий диапазон применения.
НЕПОЛЯРНЫЙ: Чувствительная к давлению часть датчика является неполярным компонентом, который не имеет направленности в цепи и очень практичен.
НЕСКОЛЬКО ИСПОЛЬЗОВАНИЙ: Широкое применение в повседневной жизни, такое как мониторинг вне кровати, интеллектуальный дыхательный ремень, мониторинг сна, электронная полка и т. Д.
