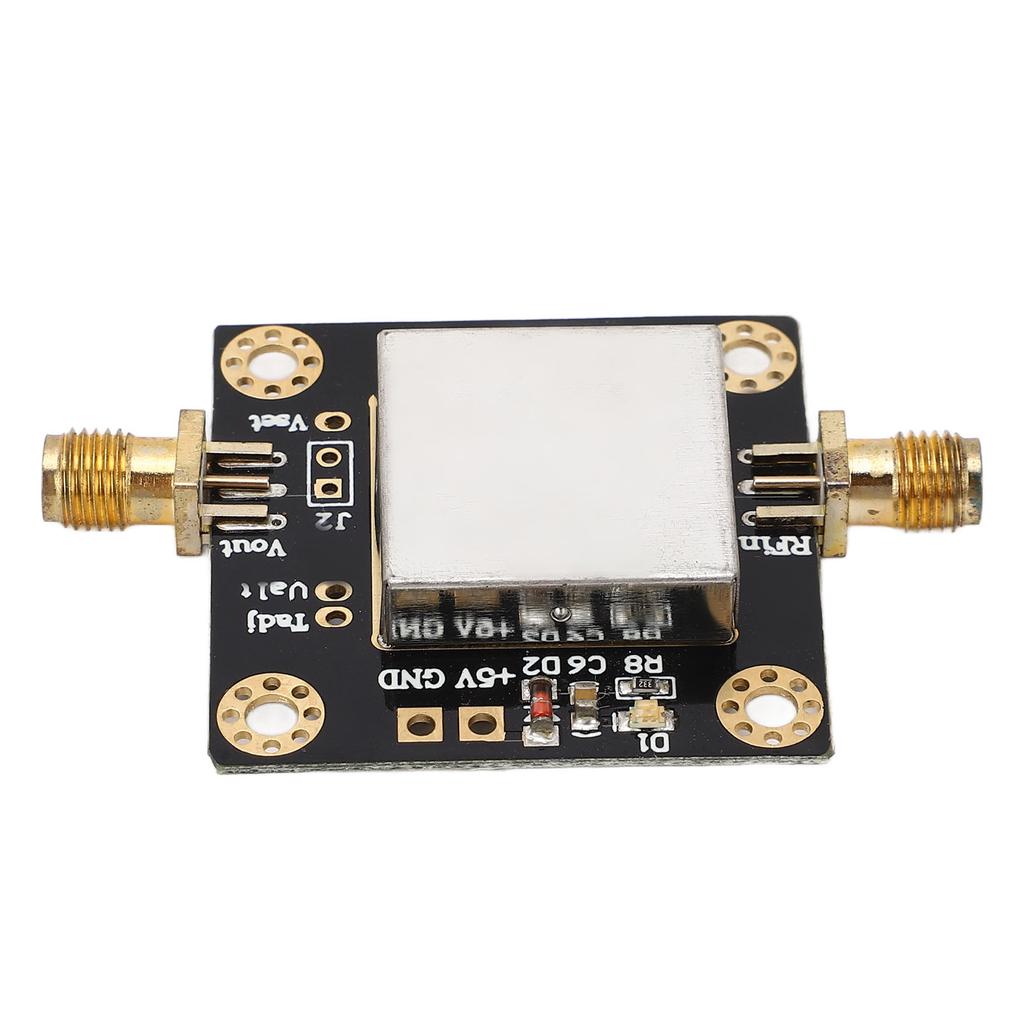

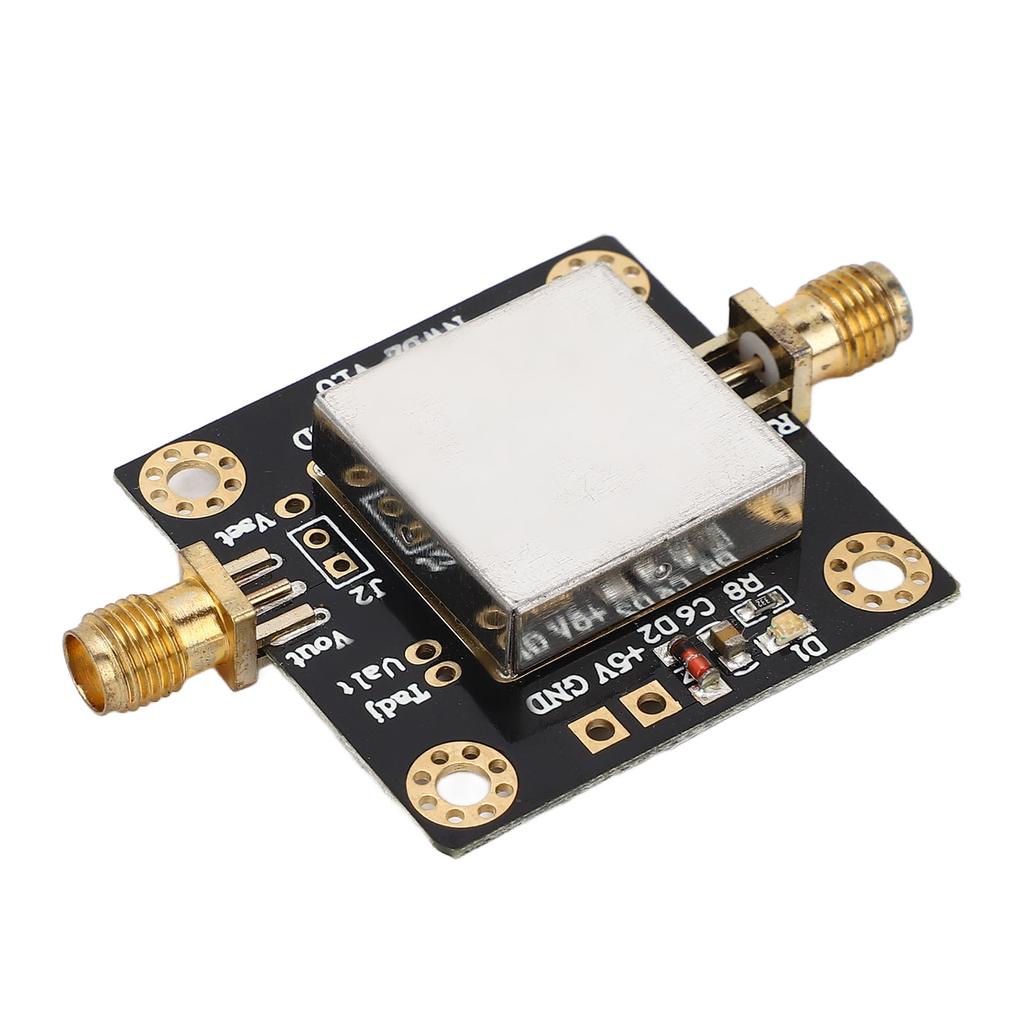

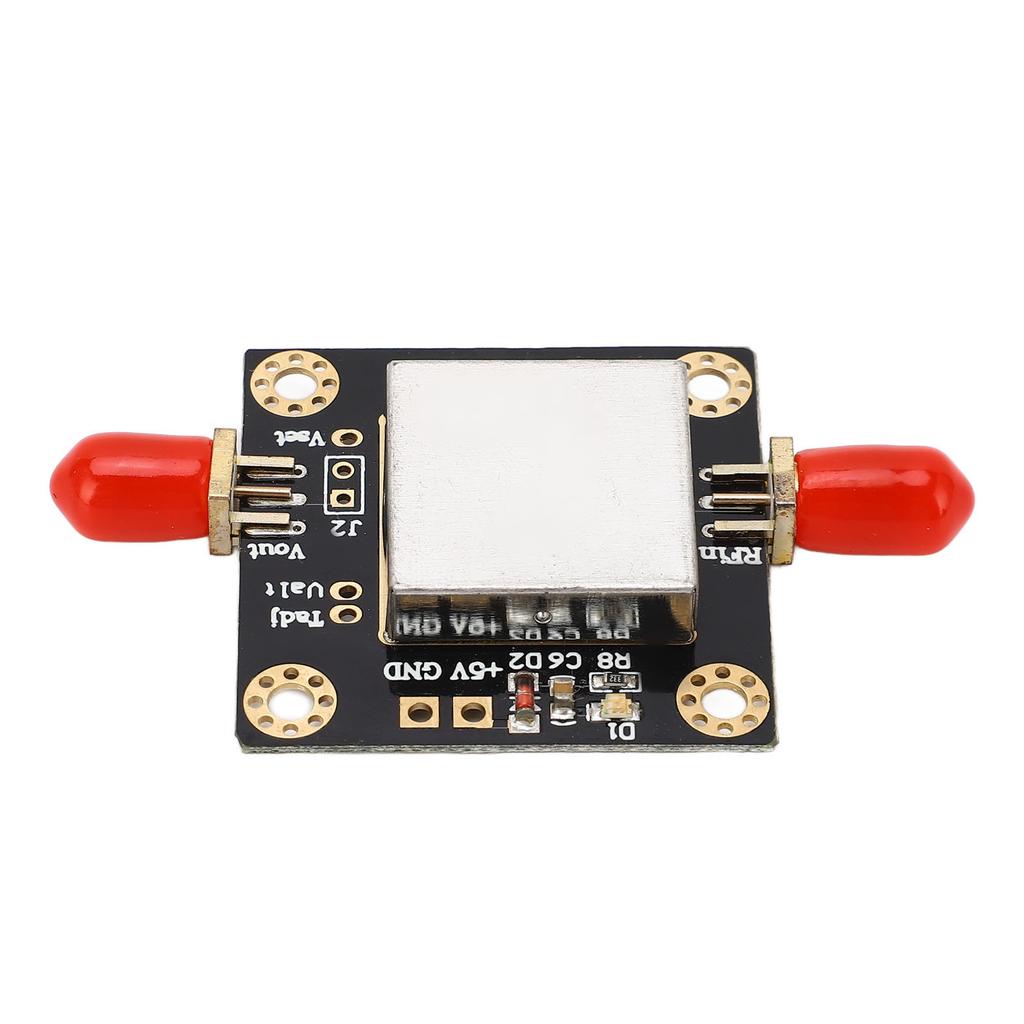

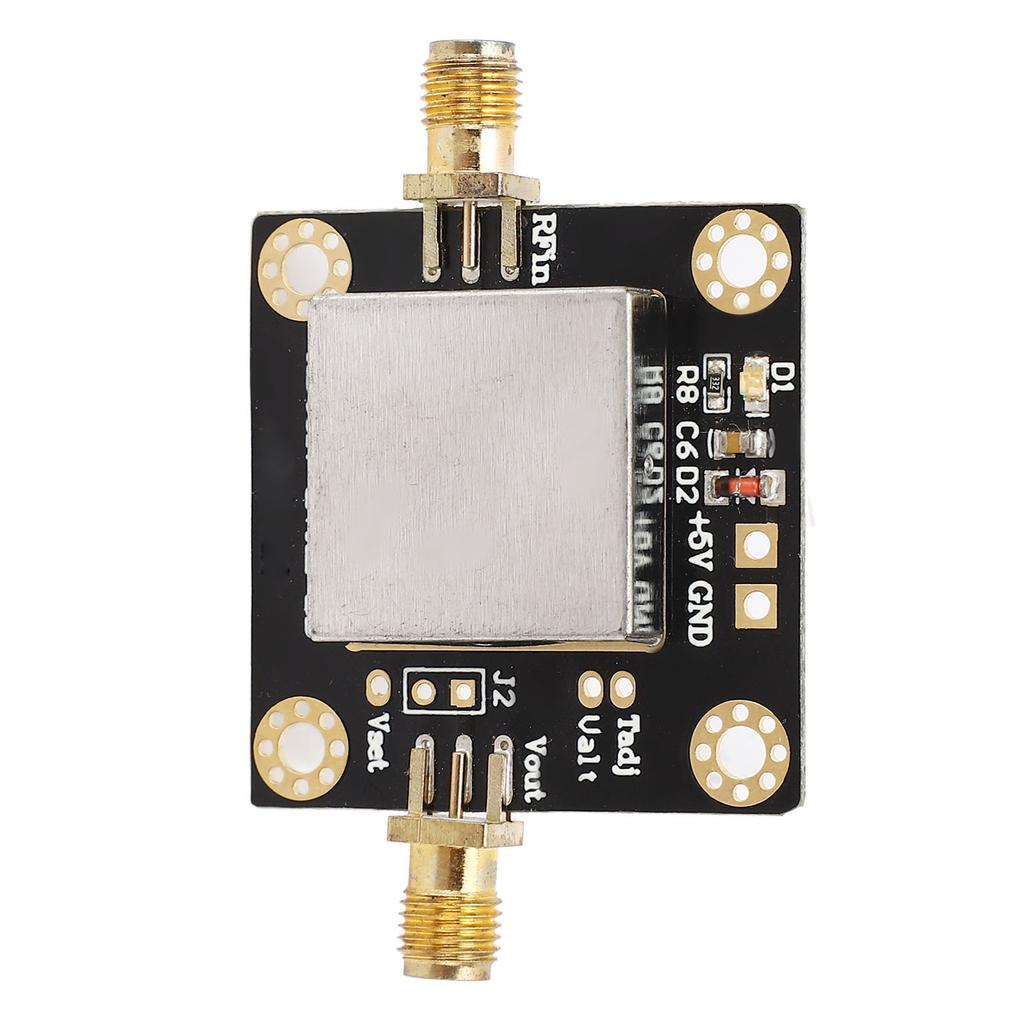

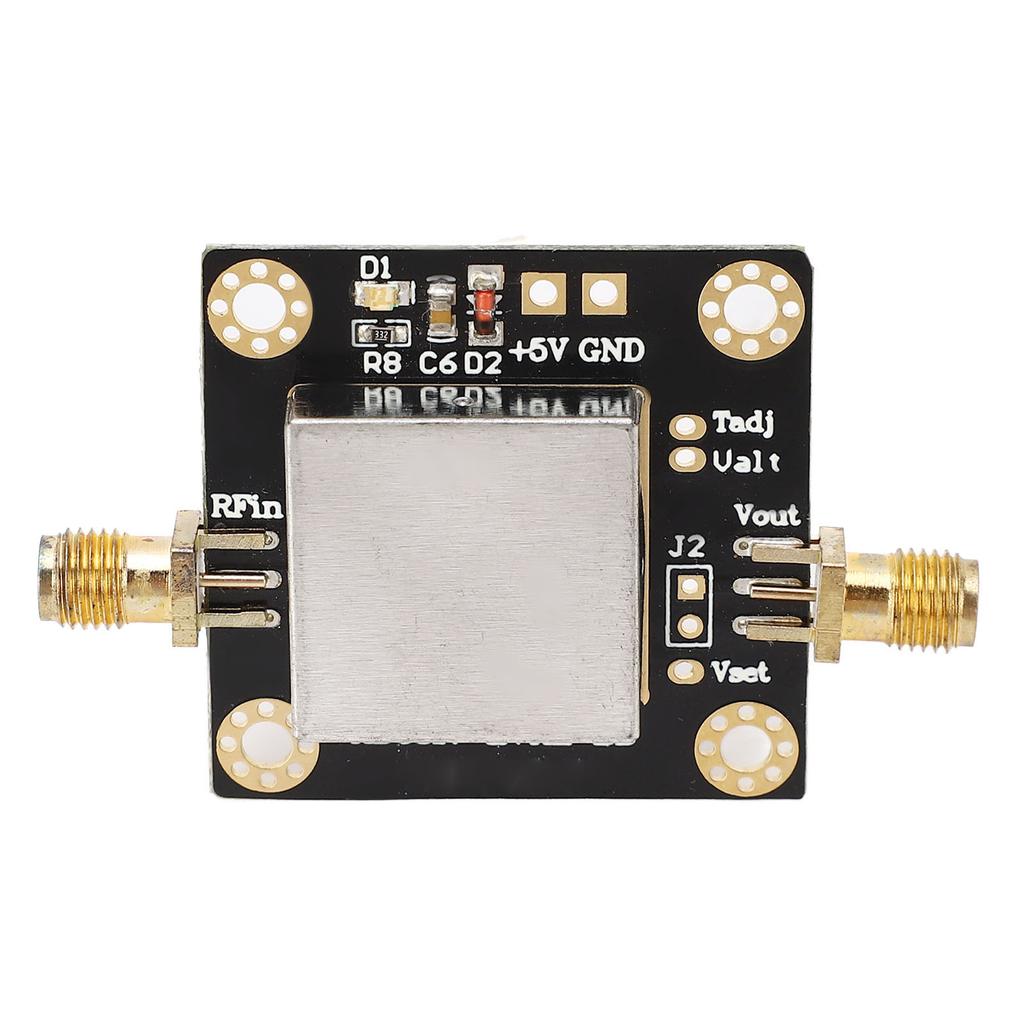

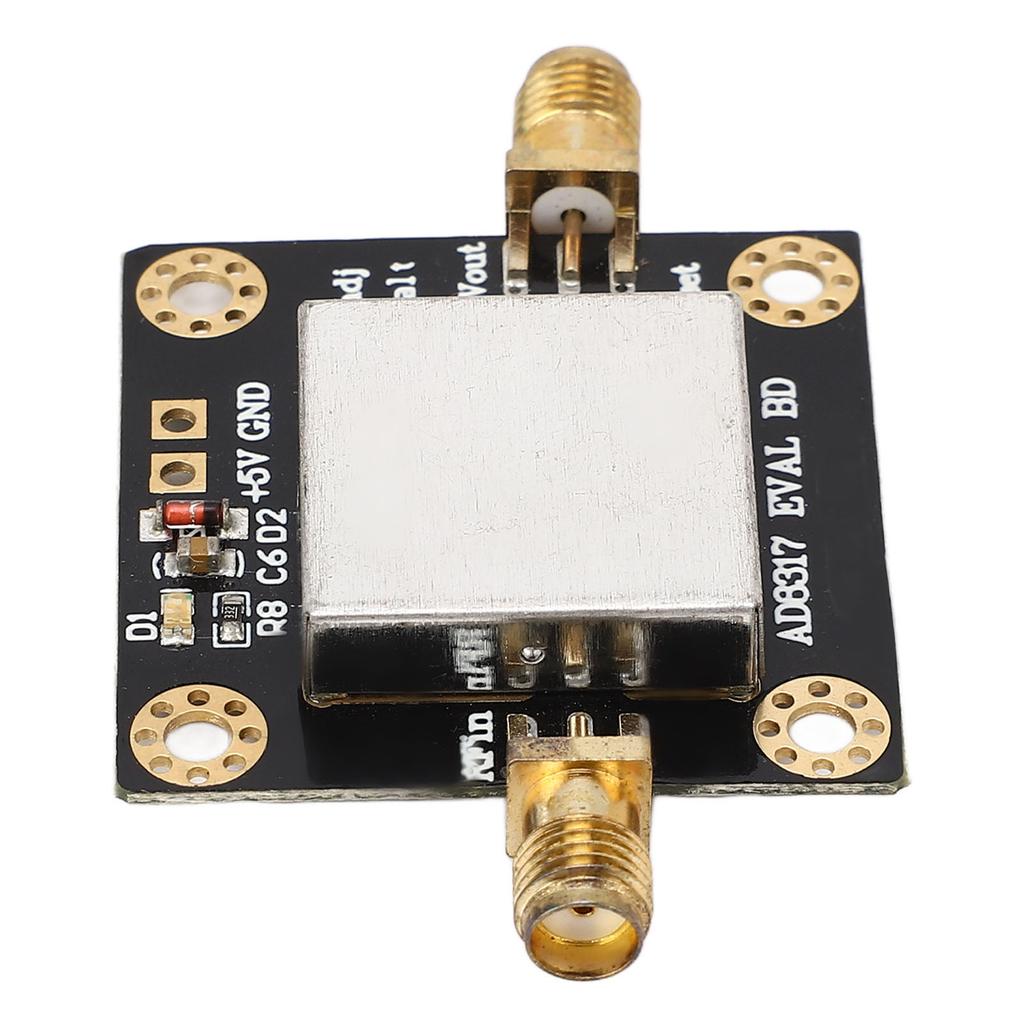

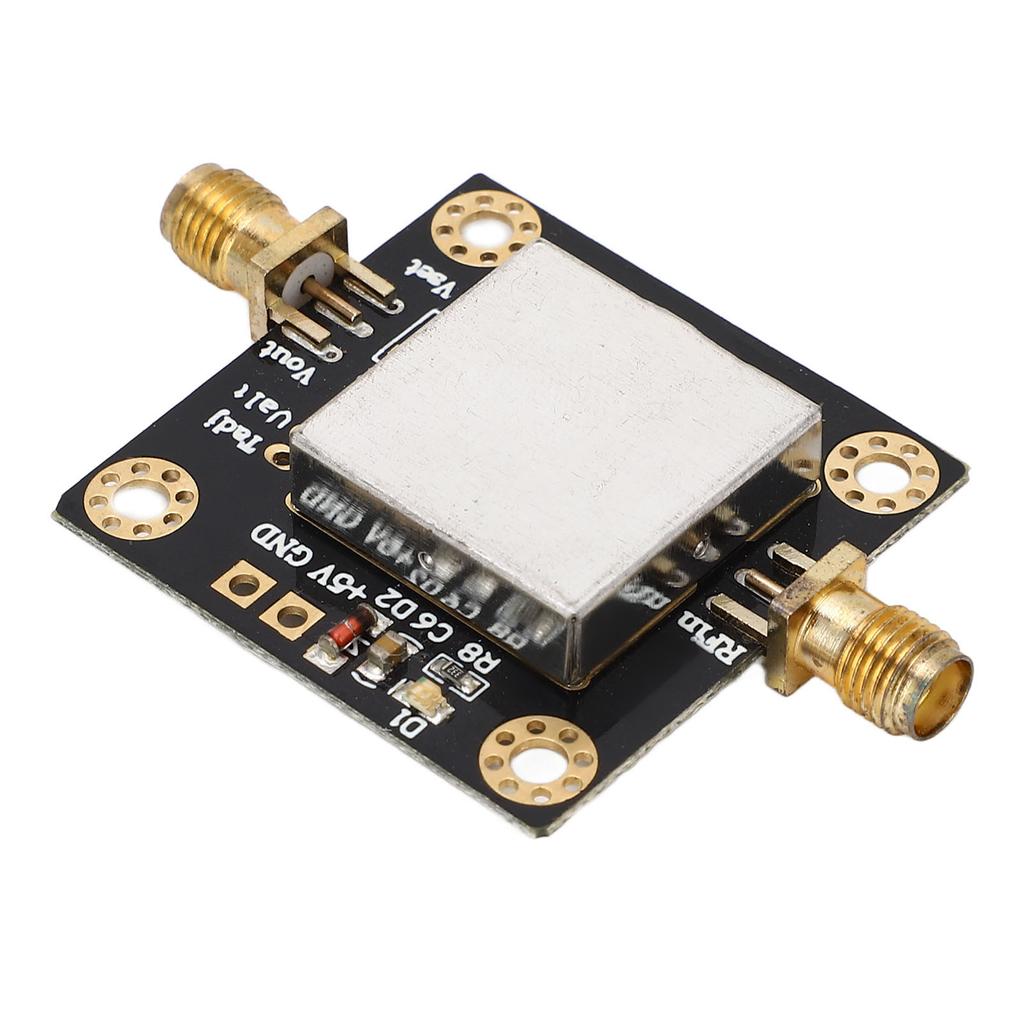

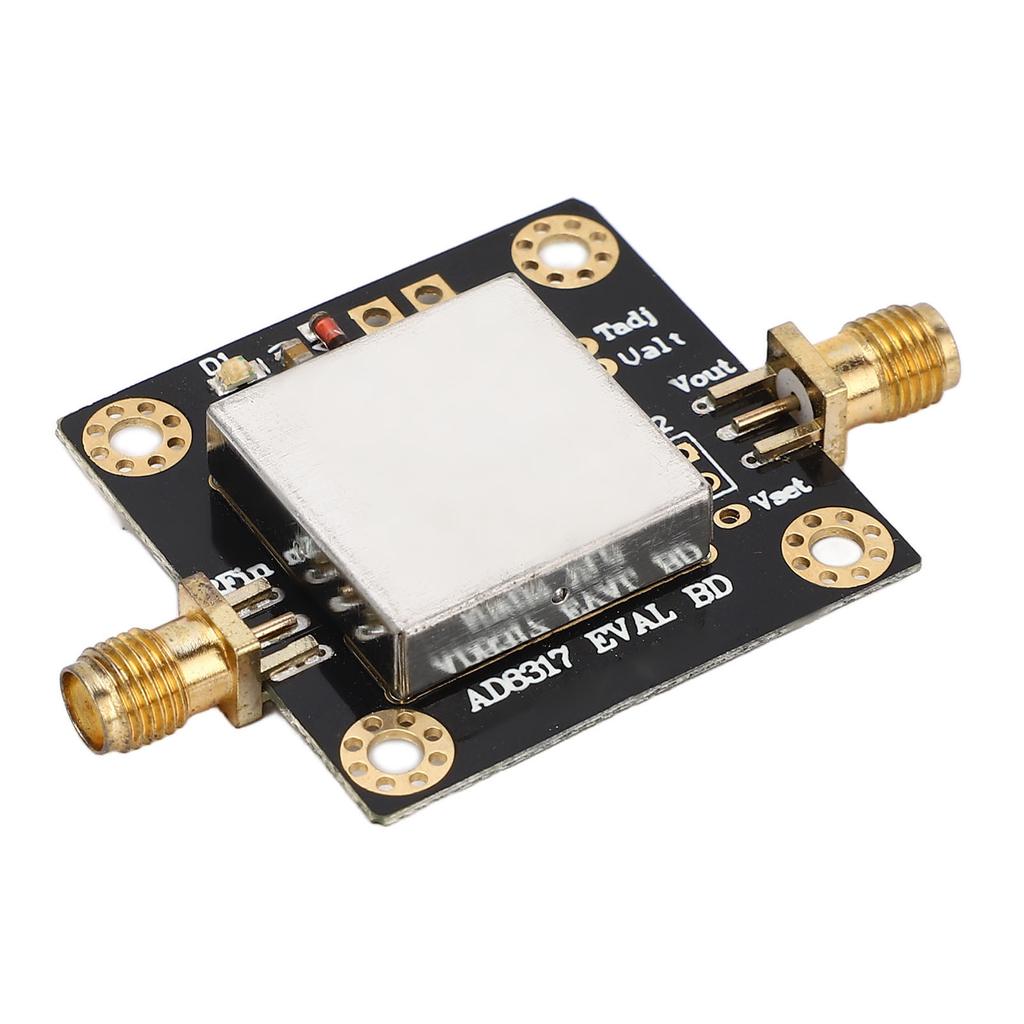

Модуль логарифмического детектора?55?0 дБм AD8317 60 дБ 1M?Логарифмический усилитель 10 ГГц для радиочастотного сигнала… Ещё

Характерная черта: 1. БОЛЬШАЯ ДИАПАЗОН ОБНАРУЖЕНИЯ: Чем больше амплитуда или мощность радиочастотного сигнала, тем выше выходное напряжение, а выходное напряжение пропорционально логарифму амплитуды входного сигнала, тем самым расширяя динамический диапазон сигнала обнаружения. 2. МОЩНАЯ ФУНКЦИЯ: Логарифмический измеритель мощности может определить мощность?55 дБм - 0 дБм РЧ-сигнал, тем самым преобразуя РЧ-сигнал в выходное напряжение постоянного тока. 3. ПРОСТОТА УСТАНОВКИ: Логарифмический детектор компактен, прост и быстр в подключении, экономит время и усилия, а также имеет длительный срок службы. 4. ШИРОКОЕ ПРИМЕНЕНИЕ: Логарифмические детекторы могут широко использоваться для обнаружения радиочастотных сигналов, измерения мощности сигналов и определения напряженности поля окружающей среды. 5. ОСНОВНЫЕ ОБЛАСТИ ПРИМЕНЕНИЯ: Логарифмический измеритель мощности изготовлен на основе микросхемы AD8317 для определения мощности радиочастотного сигнала. Технические характеристики: Тип объекта: Модуль логарифмического детектора Материал: печатная плата Входное сопротивление: 50 Ом Выходное сопротивление: 50 Ом (Видеоимпеданс) Рабочая частота Частота: 1МГц 10ГГц Диапазон выходного напряжения: 1.6 0.4В (соответствует 550 дБм) Соотношение вход-выход: 22мВдБм Входной динамический диапазон: 605 дБм (Высокий линейный динамический диапазон: 550 дБм) Напряжение питания продукта: 3,35 В постоянного тока при 20 мА Приложения: Контроль заданного значения и уровня радиочастотного передатчика PA Базовые станции контроля мощности в радиолинейных передатчиках Измерение RSSI в WLAN, WiMAX и радарах. Список пакетов: 1 модуль логарифмического детектора БОЛЬШОЙ ДИАПАЗОН ОБНАРУЖЕНИЯ: Чем больше амплитуда или мощность радиочастотного сигнала, тем выше выходное напряжение, а выходное напряжение пропорционально логарифму амплитуды входного сигнала, тем самым расширяя динамический диапазон сигнала обнаружения. МОЩНАЯ ФУНКЦИЯ: Логарифмический измеритель мощности может определить мощность?55 дБм - 0 дБм РЧ-сигнал, тем самым преобразуя РЧ-сигнал в выходное напряжение постоянного тока. ПРОСТОТА УСТАНОВКИ: Логарифмический детектор компактен, прост и быстр в подключении, экономит время и усилия, а также имеет длительный срок службы. ШИРОКОЕ ПРИМЕНЕНИЕ: Логарифмические детекторы могут широко использоваться для обнаружения радиочастотных сигналов, измерения мощности сигналов и определения напряженности поля окружающей среды. ОСНОВНЫЕ ОБЛАСТИ ПРИМЕНЕНИЯ: Логарифмический измеритель мощности изготовлен на основе микросхемы AD8317 для определения мощности радиочастотного сигнала.
