Характерная черта:
1. ЧИП И СКОРОСТЬ: Сетевой модуль реле использует зрелый и стабильный 32-битный микроконтроллер STM32F103C6T6, W5500 полностью аппаратный D CP или P стек протоколов Ethernet-чип, поддерживающий скорость 10100 Мбит/с
2. ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ: Сетевой модуль реле поддерживает стандартный протокол RTU. Флейта служит TCP-сервером и поддерживает функцию DHCP для IP-адреса. Номер порта 5000. Вы можете просмотреть IP-адрес модуля через последовательный порт. Скорость передачи данных UART составляет 115200 бод
3. ВЫХОДНОЙ СИГНАЛ: Сигнал релейного переключателя поддерживает ручной, аварийное включение, режим аварийного включения. Базовая задержка при перекрытии или перекрытии составляет 0,1 с, а максимальное время перекрытия или перекрытия может быть установлено как 0xFFFFx0,15=6553,5 с
4. СОХРАНИ И ПРОЧИТАЙ: Адрес устройства находится в диапазоне от 1 до 255, адрес по умолчанию — 255, который можно сохранить после сбоя питания.. Состояние реле и адрес устройства можно прочитать с помощью программного обеспечения или инструкций
5. ФУНКЦИЯ ЗАЩИТЫ: Встроенное 1-канальное реле 5 В 10 А, 250 В переменного тока 10 А, 30 В постоянного тока, может срабатывать 100 000 раз непрерывно, с защитой от обратного тока диодом, время отклика короткое
6. ПОДДЕРЖИВАЕМЫЕ ФУНКЦИИ: Встроенный источник питания и индикатор релейного переключателя, кнопка сброса MCU, зарезервированный последовательный порт UART и порт для записи программ SWD, поддержка вторичной разработки; Напряжение питания постоянное 7?28 В и поддерживает питание через клеммы 5,08 мм с защитой от обратного подключения на входе
Технические характеристики:

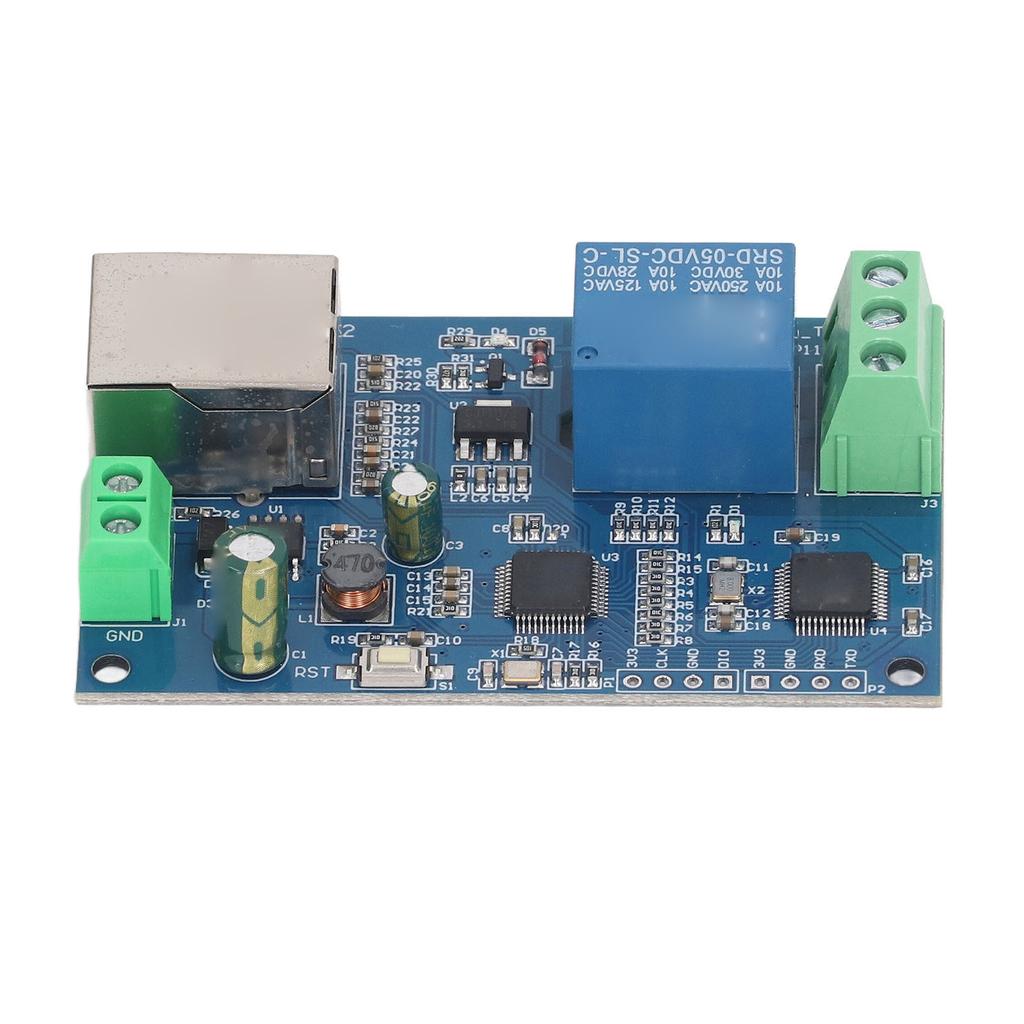

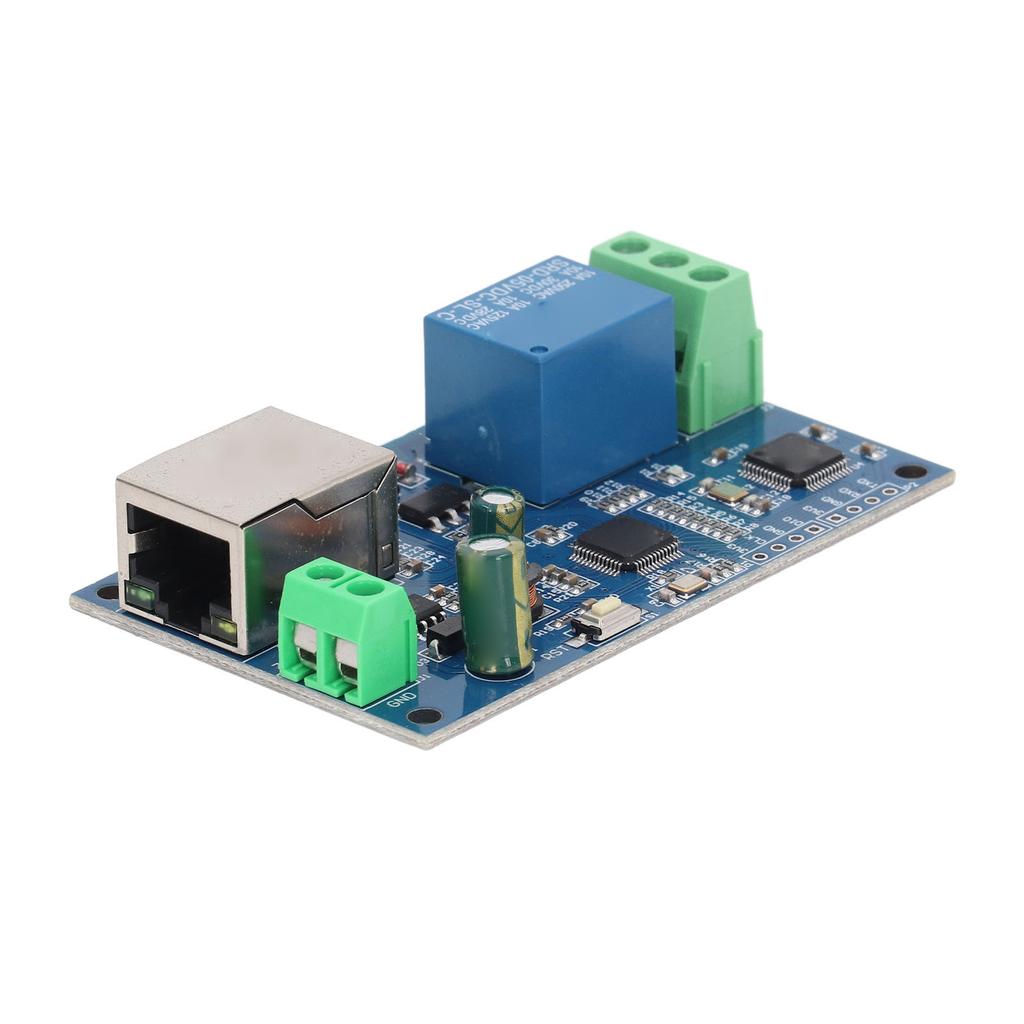

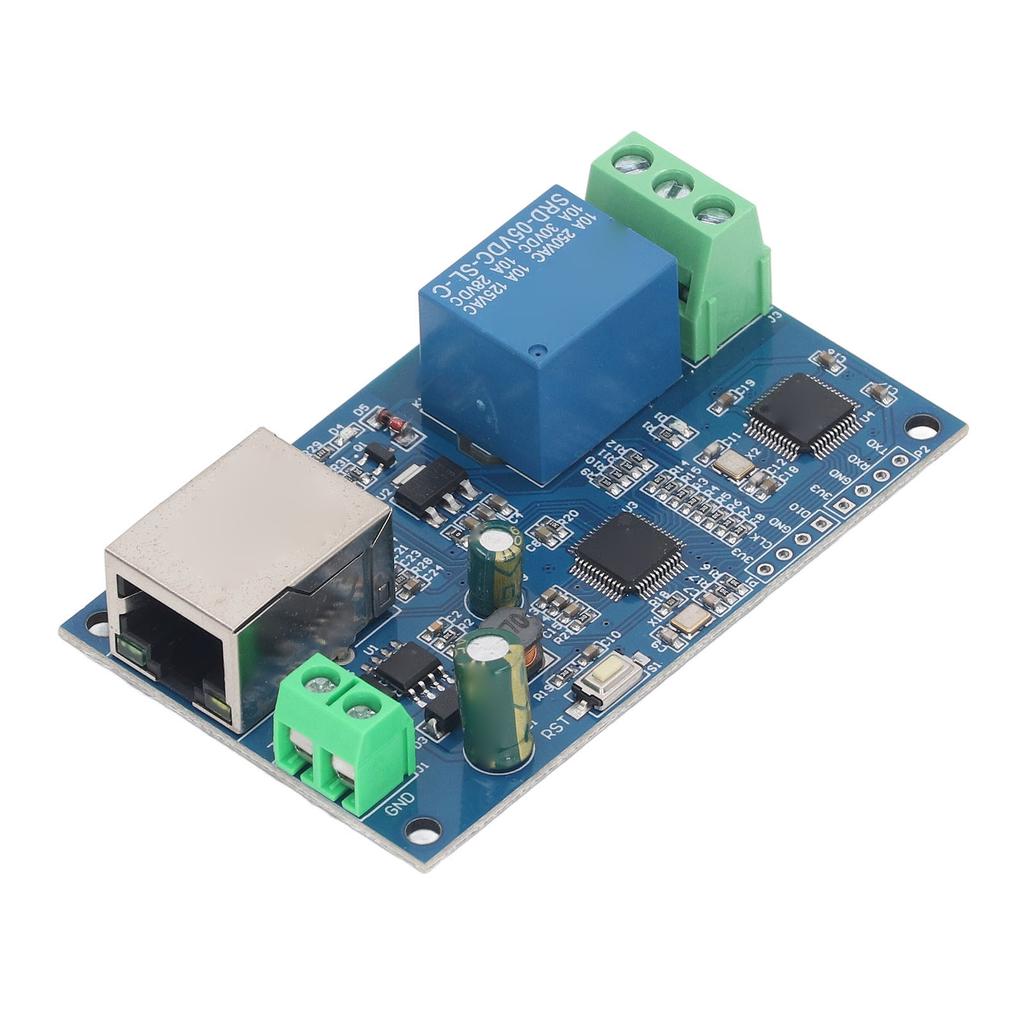

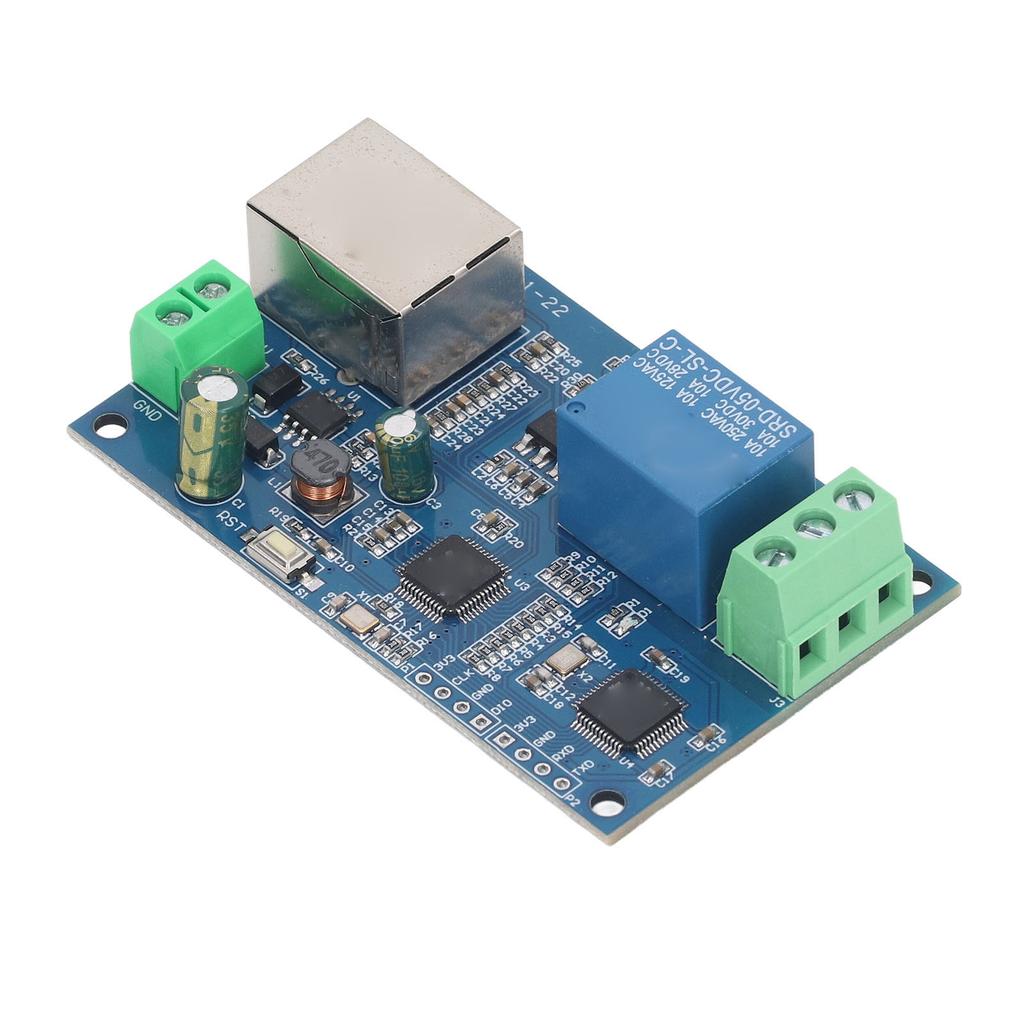

Тип объекта: Модуль сетевого реле
Материал: печатная плата
1. Основной контроллер MCU: STM32F103C6T6
2. Сетевой чип: W5500 аппаратный стек протоколов TCP или IP чип Ethernet
3. Сетевой интерфейс: 10M 100Mbps сетевой трансформатор HR911105A
4. Клемма 5,08 мм Порт питания: Вход питания DC728V, GND - отрицательный
5. Кнопка сброса MCU: Короткое нажатие сброс
6. Интерфейс отладки SWD для MCU: Вторичное развитие горение

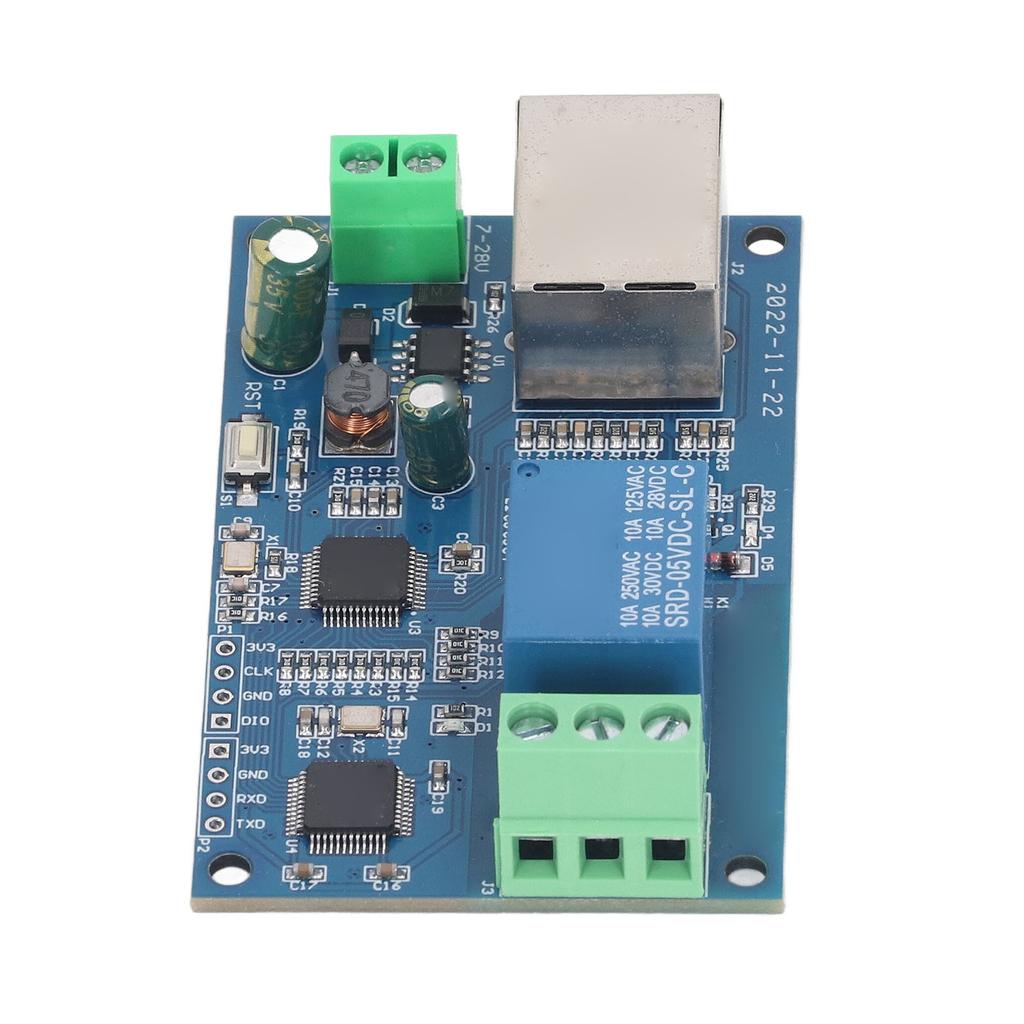

7. Интерфейс отладки UART MCU: GND, RXD, TXD: Интерфейсы UART уровня ТТЛ, GND, RXD и TXD соответственно подключены к GND, TXD и RXD внешнего управляющего устройства. Поддерживается внешний последовательный порт TTL 3,3 В или 5 В. По умолчанию используется для просмотра IP-адреса и номера порта устройства через последовательный порт со скоростью передачи 115200 бод.
8. 1 релейный выход сигнала:
Северная Каролина: Нормально замкнутый контакт, кратковременное соединение с COM перед замыканием реле, размыкание после замыкания
COM: Общественный терминал
НЕТ: При нормальном запуске реле находится в подвешенном состоянии перед замыканием и кратковременно подключается к COM после замыкания.
Список пакетов:

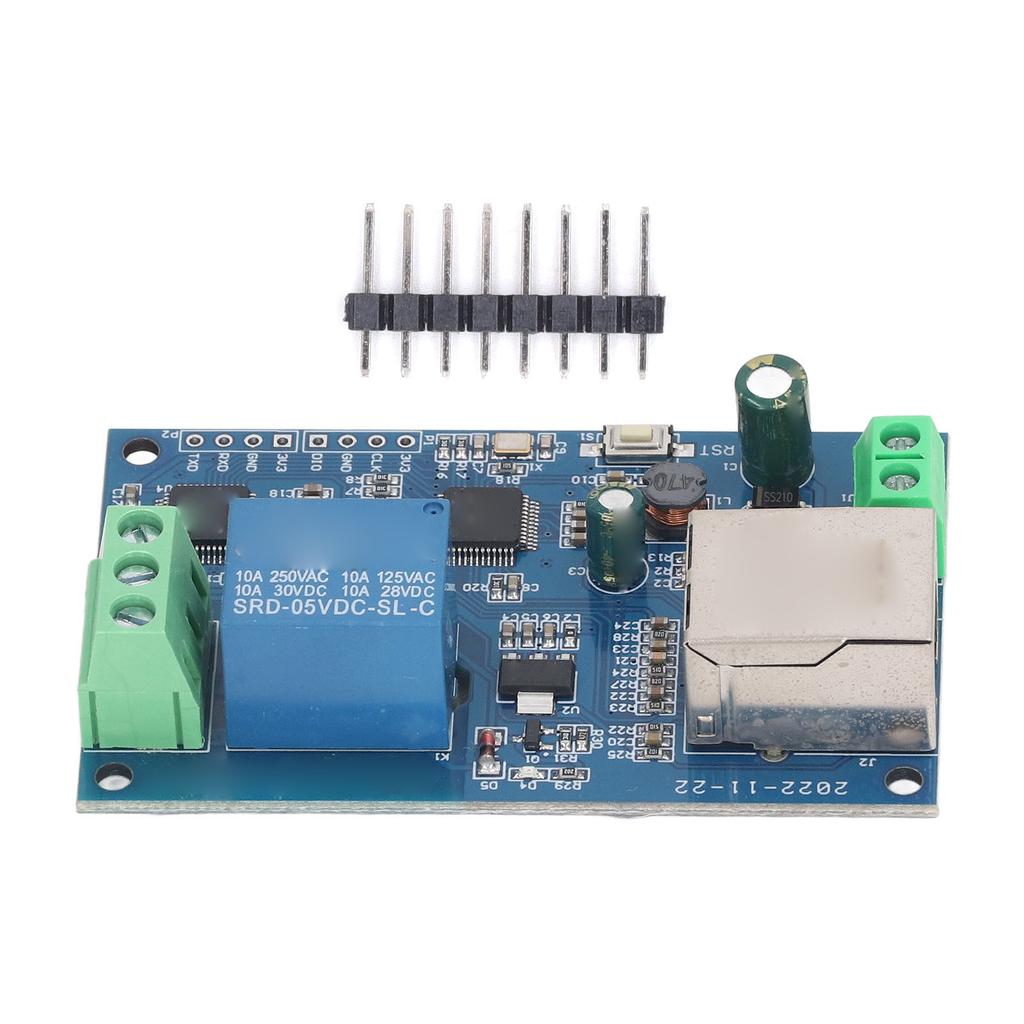

1 x Модуль реле1 x 8-контактный штыревой разъемЧИП И СКОРОСТЬ: Сетевой модуль реле использует зрелый и стабильный 32-битный микроконтроллер STM32F103C6T6, W5500 полностью аппаратный D CP или P стек протоколов Ethernet-чип, поддерживающий скорость 10100 Мбит/с
