Характерная черта:
1. Надежная защита: Коробка объединения фотоэлектрических модулей оснащена высоковольтным молниезащитным разрядником, а коробка предохранителей постоянного тока оснащена предохранителем на 30 А и автоматическим выключателем постоянного тока, что обеспечивает множественную защиту, такую как защита от перенапряжения, защита от перегрузки и молниезащита, гарантируя стабильную и безопасную работу серии фотоэлектрических модулей.

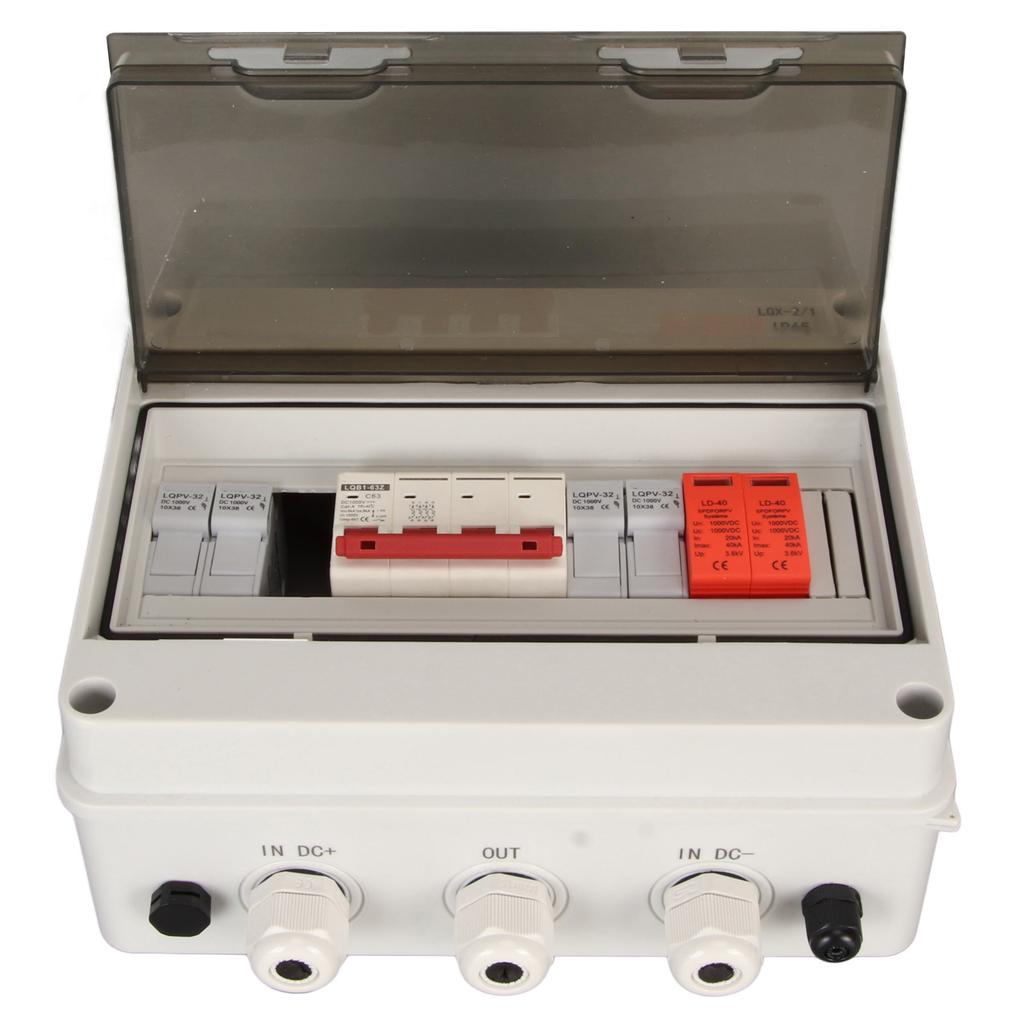

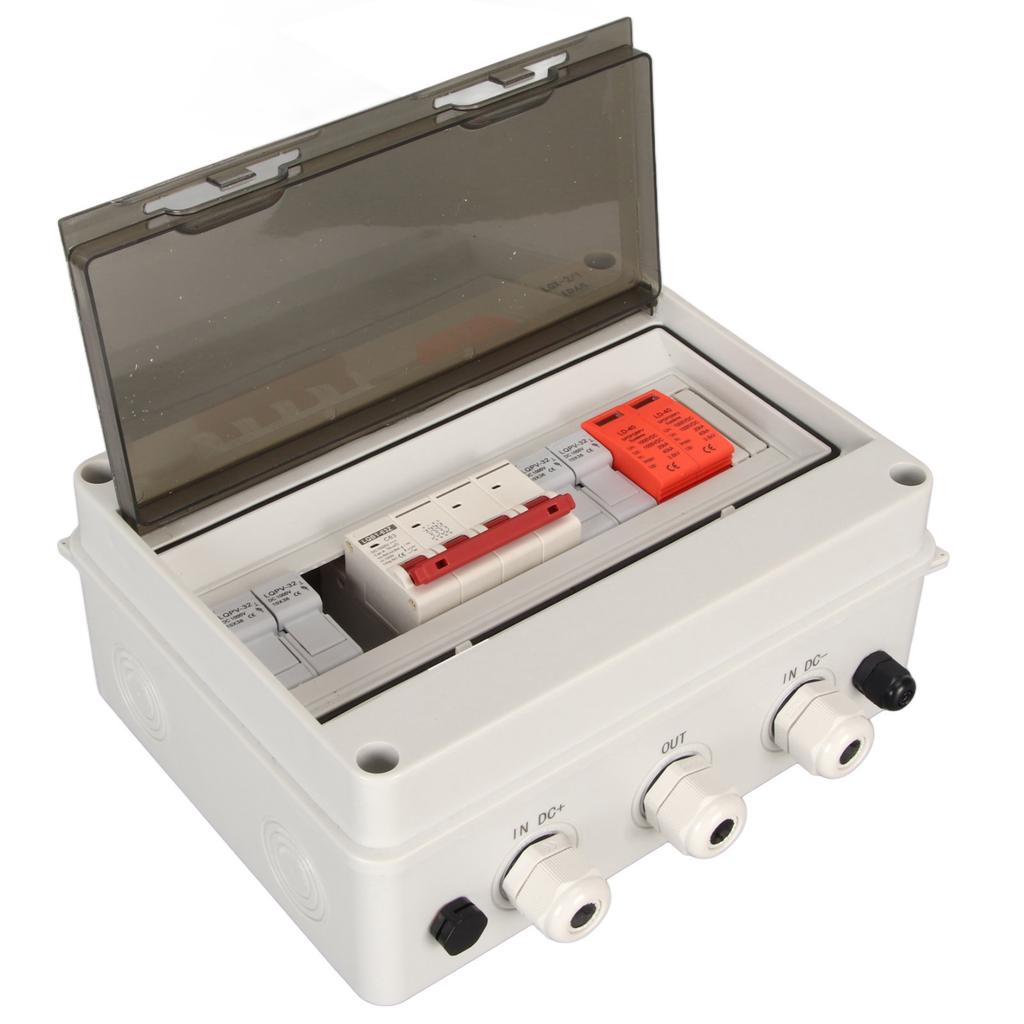

2. Включенные аксессуары: 4 предохранителя постоянного тока на 30 А и блок предохранителей для солнечных батарей, 1 автоматический выключатель 2P постоянного тока на 1000 В на 63 А, 1 грозовой разрядник 2P постоянного тока на 1000 В на 40 кА и 1 водонепроницаемый наружный электрический шкаф класса IP65.
3. Хороший материал для ПК: Изделие изготовлено из огнестойкого поликарбонатного пластика, имеет степень защиты от пыли и влаги IP65, устойчиво к атмосферным воздействиям и может использоваться на открытом воздухе.

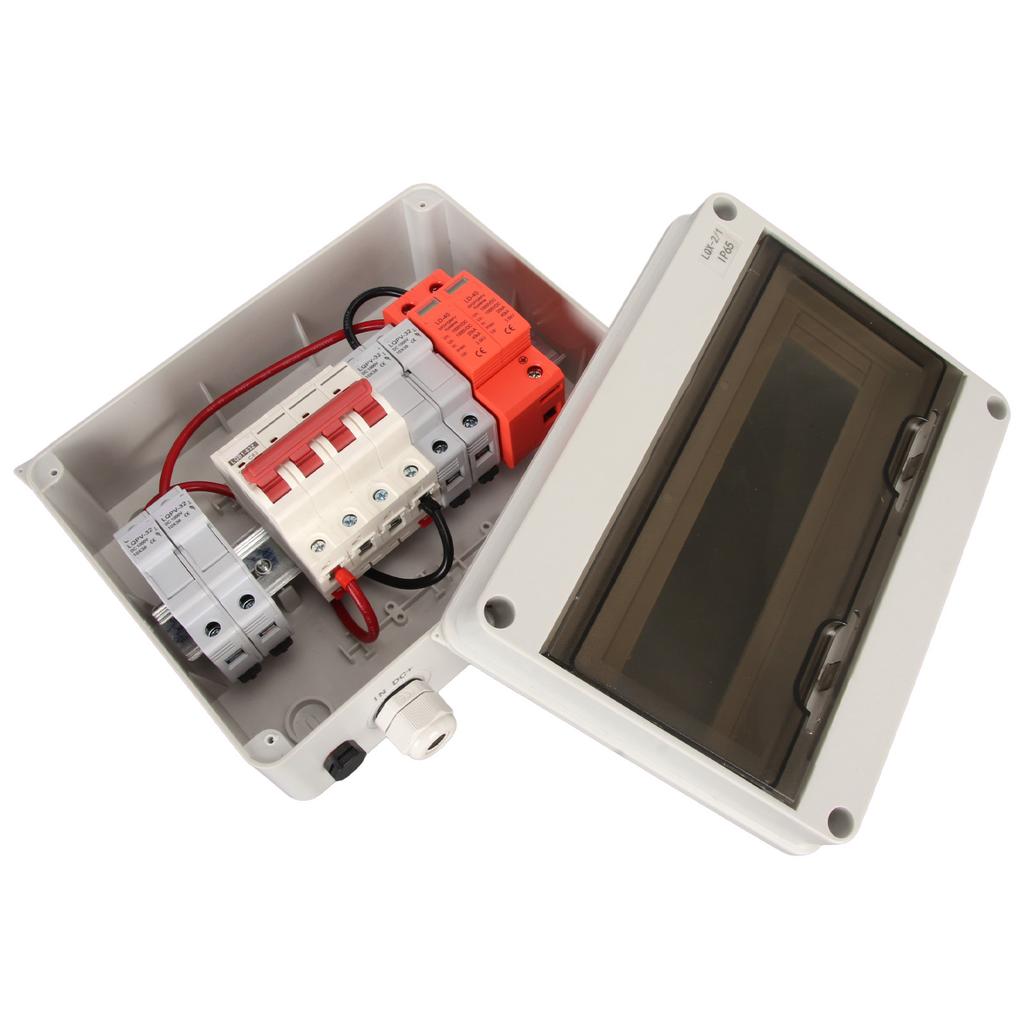

4. Легкая проводка: Оснащен водонепроницаемой конструкцией разъема, простой проводкой, водонепроницаемым и пыленепроницаемым.. Внутренние электрические компоненты и цепи уже подключены и могут быть использованы путем простого подключения входных, выходных и заземляющих проводов, что просто и удобно.

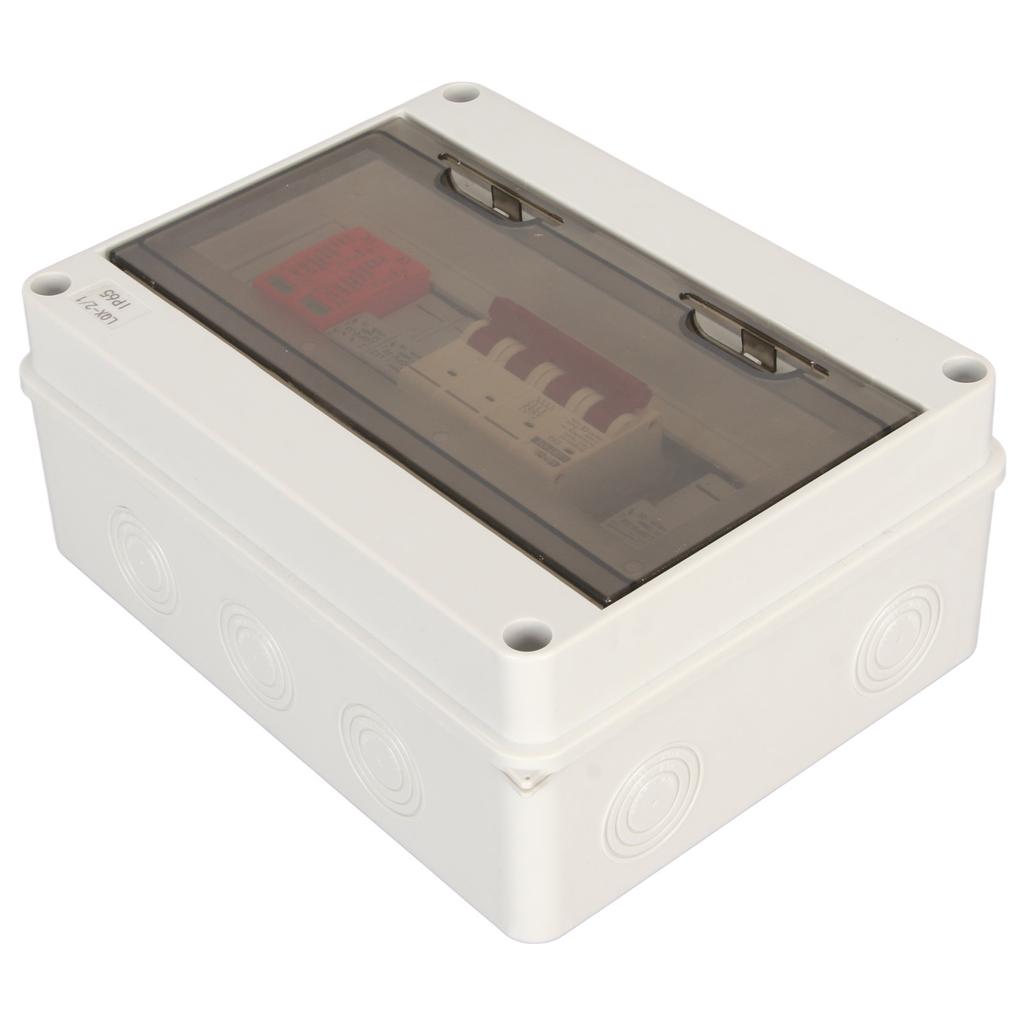

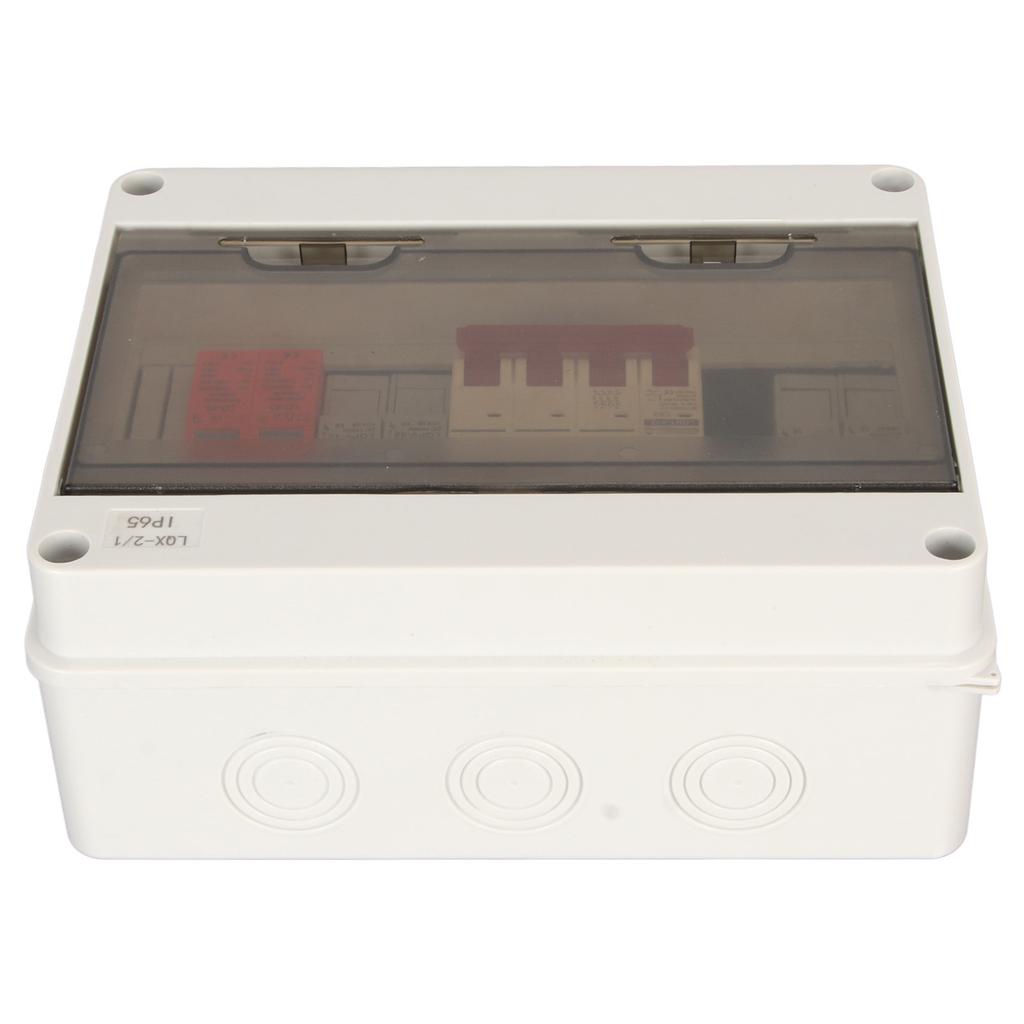

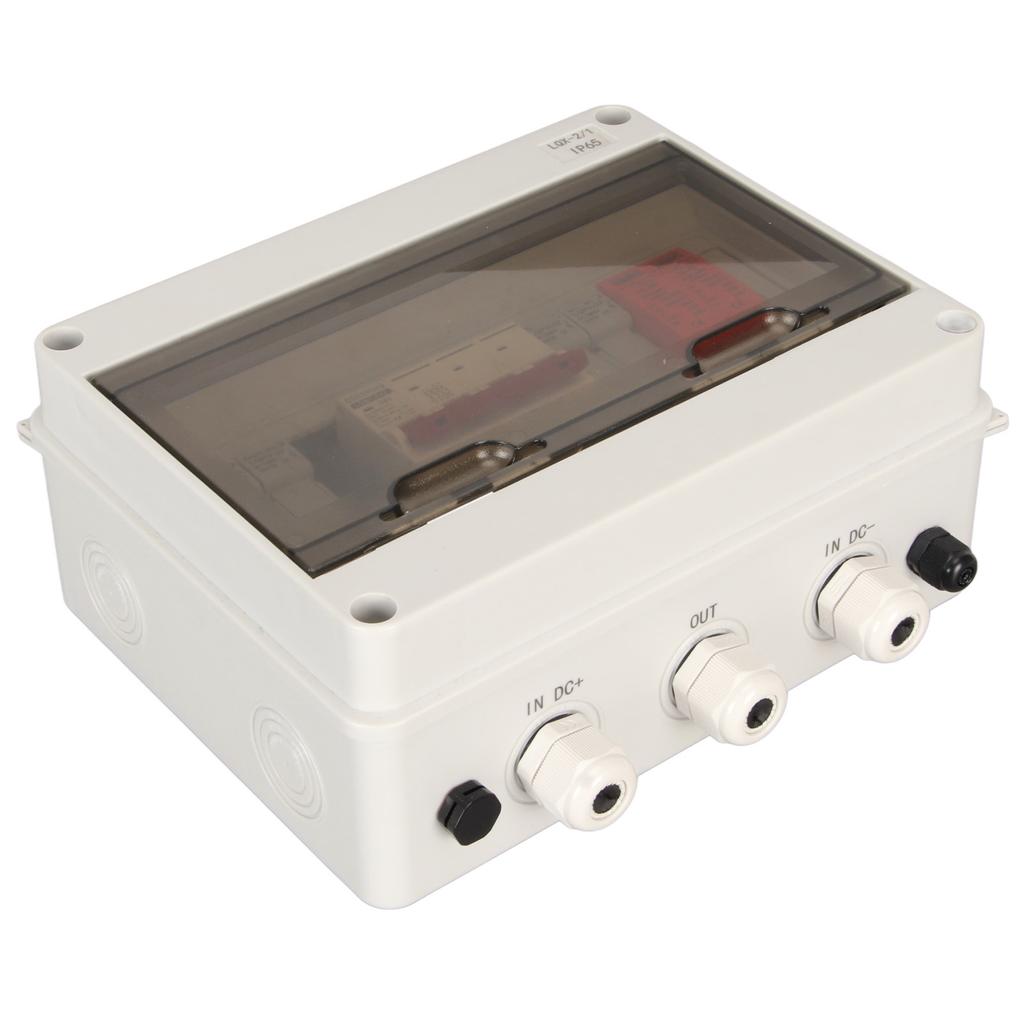

5. Маленький размер и прозрачная обложка: Прозрачная конструкция крышки позволяет легко контролировать состояние главного выключателя и молниеотвода.. Размер изделия составляет всего 21 x 15 x 10 см, оно компактно и легко крепится шурупами к любой обычной поверхности.
6. Широкое применение: Совместимы с различными солнечными панелями и подходят как для сетевых, так и для автономных систем генерации солнечной энергии.. Обычно используется в бытовых фотоэлектрических системах, солнечных системах автомобилей, автофургонов, яхт.
Технические характеристики:
Тип объекта: Коробка-соединитель для солнечных батарей
Материал: ПК
Ввод: 2 Группы
Выход: 1 Группа
Номинальное максимальное напряжение: 1000В
Максимальный постоянный ток короткого замыкания: 32A на вход ISC
Максимальный выходной ток: 63А
Уровень защиты: IP65
Характеристики входного кабеля: Можно использовать 14AWG, 12AWG, 10AWG.
Характеристики выходного кабеля: Можно использовать 14AWG, 12AWG, 10AWG.
Модель выключателя постоянного тока: LQB163Z
Номинальное напряжение изоляции UI: 1000В
Номинальный ток LE: 63А
Ограничитель перенапряжения постоянного тока: ЛД40
Максимальное рабочее напряжение UCPV: 1000В
Максимальный ток разряда: 40КА
Держатель предохранителя постоянного тока LQPV: 1000 В постоянного тока
Номинальное рабочее напряжение: 1000В
Предохранитель 10 x 38 мм: 30А.
Список пакетов:
1 x PV Solar Combiner Box4 x Винт4 x Дюбель для стены
уведомление:
Установка и примечания:1. Регулярно проверяйте предохранитель высокого напряжения, чтобы предотвратить отключение солнечной панели после перегорания предохранителя высокого напряжения.. 2. Вход и выход фотоэлектрического модуля нельзя подключать наоборот, в противном случае это может привести к отказу устройства после переключения и даже повреждению других устройств.. 3. При тестировании или ожидании этого устройства имейте в виду, что как входные, так и выходные порты могут быть под напряжением, и не допускайте поражения электрическим током или повреждения других устройств.. 4. Проверьте модуль молниезащиты после удара молнии. Если индикатор ошибки на панели управления загорается красным, немедленно замените его.. Надежная защита: Фотоэлектрический объединительный ящик оснащен фотоэлектрическим высоковольтным грозозащитным разрядником, а блок предохранителей постоянного тока оснащен предохранителем на 30 А и автоматическим выключателем постоянного тока, обеспечивающим множественную защиту, такую как защита от перенапряжения, защита от перегрузки и защита от перегрузки.
Включенные аксессуары: 4 предохранителя постоянного тока на 30 А и блок предохранителей для солнечных батарей, 1 автоматический выключатель 2P постоянного тока на 1000 В на 63 А, 1 грозовой разрядник 2P постоянного тока на 1000 В на 40 кА и 1 водонепроницаемый наружный электрический шкаф класса IP65.
Хороший материал для ПК: Изделие изготовлено из огнестойкого поликарбонатного пластика, имеет степень защиты от пыли и влаги IP65, устойчиво к атмосферным воздействиям и может использоваться на открытом воздухе.
Легкая проводка: Оснащен водонепроницаемой конструкцией разъема, простой проводкой, водонепроницаемым и пыленепроницаемым.. Внутренние электрические компоненты и цепи уже подключены и могут быть использованы путем простого подключения входных, выходных и заземляющих проводов, что очень просто.
Маленький размер и прозрачная обложка: Прозрачная конструкция крышки позволяет легко контролировать состояние главного выключателя и молниеотвода.. Размер изделия составляет всего 21 x 15 x 10 см, оно компактное и его можно легко закрепить винтами на любой обычной поверхности.
