Характерная черта:
1. МНОГОФУНКЦИОНАЛЬНОСТЬ И ХОРОШЕЕ ТЕПЛООТВЕДЕНИЕ: С функцией автоматической памяти всех параметров, очень подходит для автоматической сборки шкафа для старения адаптеров питания. Размер немного больше, а вентилятор обновлен до оригинального 5020 для высокоскоростного вентилятора Delta с двойным подшипником, который имеет больший запас по теплоотводу и больше подходит для длительной работы.
2. ЧЕТКИЙ ДИСПЛЕЙ И БЕЗОПАСНЫЙ: Тестер емкости аккумулятора отображает исчерпывающую и четкую информацию. Оснащенные интеллектуальными вентиляторами ЦП, могут эффективно и бесшумно рассеивать тепло
3. ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ: Электронная нагрузка тестер аккумуляторов максимальная мощность 60 Вт, максимальное напряжение 30 В, максимальный ток 9,99 А. Сигналы перенапряжения, перегрузки по току и перенапряжения могут эффективно защитить модуль от повреждений.
4. ФУНКЦИЯ ЗАЩИТЫ: Электронный тестер нагрузки обеспечивает защиту от перегрева otP, мгновенную защиту от перегрузки oPP, защиту от перенапряжения ouP, защиту от обратного подключения и защиту от аномального напряжения питания.
5. ШИРОКОЕ ПРИМЕНЕНИЕ: Эта многофункциональная электронная нагрузка постоянного тока может измерять напряжение, ток, мощность, емкость аккумулятора, импеданс, температуру, энергию, время.. Протестируйте различные аккумуляторы, источники питания постоянного тока, зарядные кабели для передачи данных
Технические характеристики:

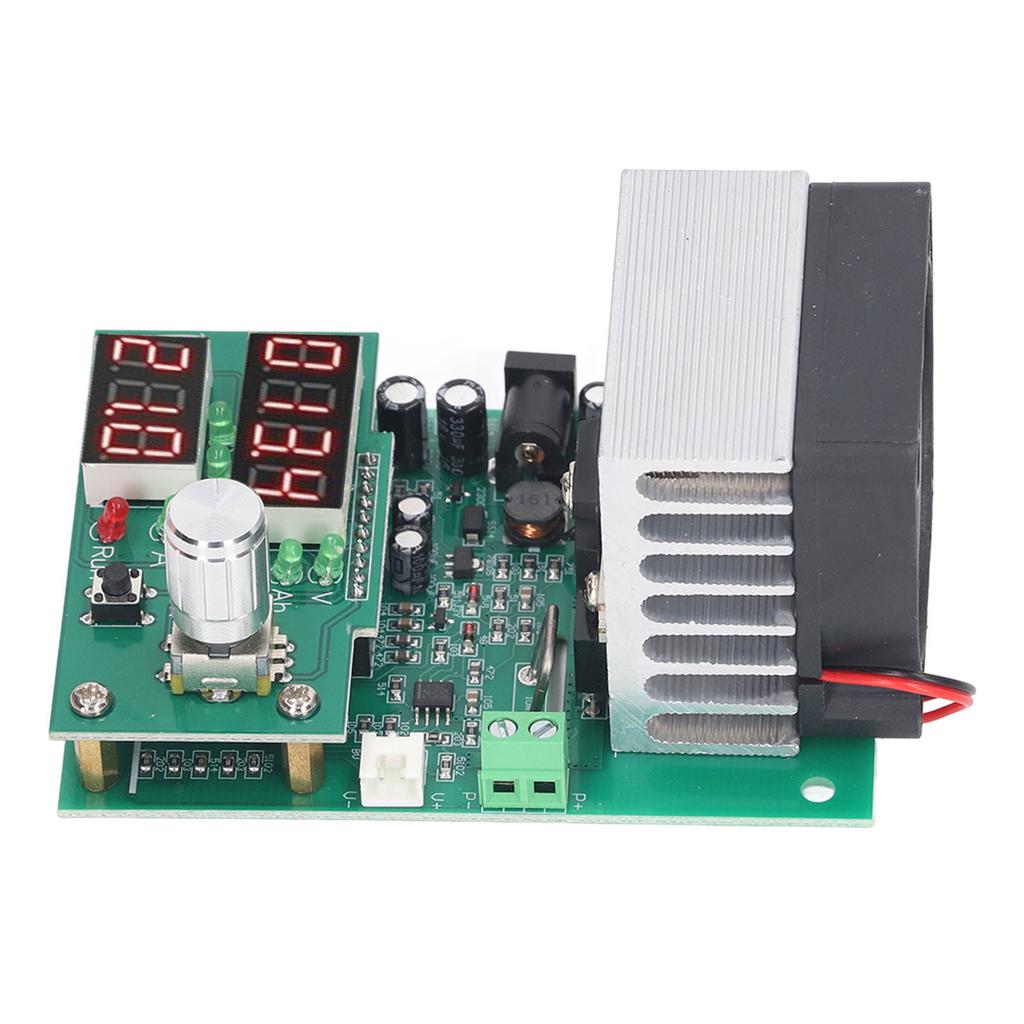

Тип объекта: Электронный нагрузочный тестер
Материал: Печатная плата и алюминиевый сплав
Рабочий режим: Постоянный ток(CC) одинарный режим
Ток разряда: 0.209.99Шаг по 0.1А или 0.01А
Ошибка максимального тока разряда: 0,7% 0,01А
Ошибка теста максимальной емкости: 0.5A 2.5% , 2A 1.5% , 5A и выше 1.2%
Оффлайн(окончание) Диапазон напряжения: 1.025.0В Шаг 1В или 0.1В
Напряжение разряда: 1.0030.00В
Максимальная погрешность измерения напряжения: 1 процент +0,02 В
Пиковая мощность: 60 Вт супер мощность автоматическое ограничение максимального тока(например, максимум 9.99А 6В при 60Вт, максимум 20В при 3.00А отдельно)
Максимальная статистика теста батареи: 999,9 Ач или 9999 Втч, достижение тестового значения остановки (первое значение условия остановки)
Позиционирование положения отверстия: приблизительно. 60 x 88мм 2,36 x 3,46 дюйма
Диаметр: приблизительно. 3,2 мм 0,13 дюйма, 5 мм 0,2 дюйма
База установлена
я. Настройка режима (по умолчанию заводской режим - режим электронной нагрузки) :
Нажмите и удерживайте кнопку старт/стоп (маленькая красная кнопка) и одновременно включите тестер, отпустите кнопку, пока не отобразится Fun*, и измените настройку, вращая ручку, "Fun1" - режим электронной нагрузки, "Fun2" - режим теста емкости аккумулятора. Нажмите кнопку старт и стоп, чтобы войти в настройку зуммера, а также поверните ручку, чтобы установить зуммер "bEon" включен или "bEoF" зуммер выключен.. После завершения настройки нажмите кнопку старта и остановки еще раз, чтобы перезапустить тестер.
Ii. Электронный режим нагрузки:
1. Включите рабочее питание 12 В и перейдите в режим электронной нагрузки, убедитесь, что он находится в остановленном состоянии. (индикатор "РАБОТА" не горит, в противном случае нажмите переключатель пуска и останова, чтобы выключить нагрузку), Подключите протестированный блок питания к тестовому входному порту питания (П+П), обратите внимание на полярность, чтобы не ошибиться!
2. Установите ток и более низкое напряжение с помощью ручки, поворачивайте ручку для установки значения текущей позиции настройки, нажмите ручку для переключения устанавливаемого разряда, два цифровых индикатора в середине цифровой трубки и индикатор VA справа от цифровой трубки определяют текущую позицию настройки.
3. Нажмите переключатель пуск/стоп, нагрузка начинает РАБОТАТЬ, и загорается индикатор "РАБОТА". Схема подает установленный ток разряда на тестируемый источник входного питания и отображает фактическое напряжение входной нагрузки выше по потоку.
4. Ток можно изменить в любое время в процессе испытания. Если требуется изменить более низкое напряжение, нагрузку необходимо остановить, прежде чем его можно будет изменить.
уведомление: В состоянии тревоги ток можно только уменьшить, но не увеличить! Функция автоматического сохранения при отключении питания тестера может сохранять установленные параметры и рабочее состояние. После сбоя питания статус и данные до сбоя питания будут полностью восстановлены.
III. Режим проверки емкости аккумулятора:
1. Протестированную батарею следует сначала полностью зарядить специальным зарядным устройством!
2. Включите тестер, чтобы войти в режим проверки емкости аккумулятора, и подключите положительный и отрицательный выводы линии тока аккумулятора к клеммам P+P.. Если используется четырехпроводной тест, подключите положительный и отрицательный выводы порта для проверки напряжения четырехпроводного приспособления к порту V+V.
3. Установите ток разряда и напряжение окончания разряда, вращая ручку. (обратитесь к II: 2 описания для конкретных методов), после настройки нажмите переключатель пуск и стоп, тестер сначала проверяет аккумулятор и линию, автоматически идентифицирует 24 линии (2-строчная идентификация показывает JS2, 4-строчная идентификация показывает JS4, если дисплей отображает неправильно, пожалуйста, остановите тест и проверьте проводку.), а затем переходит к тесту, если есть код ошибки, пожалуйста, обратитесь к следующему описанию.
4. В процессе тестирования верхний цифровой индикатор будет циклически отображать напряжение батареи, ток, разрядную емкость Ач и текущую энергию разряда Втч. Когда разряд закончится (Напряжение батареи ниже заданного напряжения), тестер отобразит данные, чтобы остаться на Ач, и будет быстро мигать, сопровождаясь быстрым звуковым сигналом зуммера.
5. Нажмите ручку или переключатель старт/стоп, чтобы остановить будильник, вы можете повернуть ручку для просмотра данных разряда батареи, включая емкость разряда Ач, энергию разряда Втч и напряжение платформы В.. После повторного нажатия кнопки старт/стоп очистите данные и вернитесь к интерфейсу начальных настроек перед тестированием следующей батареи.
Дополнительное примечание:
1. Ток разряда можно регулировать в любое время во время теста батареи. Если напряжение отключения необходимо отрегулировать повторно, вы можете приостановить изменение разряда, нажав кнопку старт/стоп. (приостановленная выгрузка вернется на страницу настроек, и выгруженные данные в это время не будут потеряны. Если вам нужно сбросить нулевые данные, вы можете долго нажимать кнопку старт/стоп, пока не отобразится 0.000Ah).
2. Автоматическое сохранение при отключении питания тестера может записывать установленные параметры и записывать все параметры и состояния при отключении питания во время процесса испытания и состояние аварии в конце испытания, и все будет автоматически восстановлено после повторного включения питания.
Отказоустойчивый код и значение:
Err1: Напряжение батареи при испытании емкости слишком высокое.
Err2: Напряжение аккумулятора ниже установленного напряжения отключения, аккумулятор не подключен или подключен неправильно.
Err3: Внутреннее сопротивление линии слишком велико или аккумулятор не выдерживает установленный ток разряда.
Err4: Схема неисправна.
Ошибка6: Рабочий блок питания не подходит. Пожалуйста, используйте стандартный стабилизированный источник питания 12 В с током не менее 0,5 А.
OTP: Защита от перегрева.
Эрт: Датчик температуры неисправен или температура слишком низкая.
OuP: Высокое напряжение в режиме электронной нагрузки.
ОПП: Мгновенная сверхвысокая мощность в режиме электронной нагрузки..
Список пакетов:
1 x Электронный нагрузочный тестер
уведомление:
1. Этот продукт является профессиональным испытательным оборудованием, требующим от пользователей определенных базовых знаний в области электроники.(Например: пользователи должны понимать значение напряжения, емкости тока Ач и т.д.), в противном случае вы можете не иметь возможности использовать оборудование в обычном режиме, что может привести к ненужным повреждениям, вызванным неправильной эксплуатацией, и потере тестового устройства!2. Требования к питанию: Напряжение DC12V(фактическое напряжение 11?14В), ток не менее 0,5 А, если блок питания не подходит, будет отображаться Err6. МНОГОФУНКЦИОНАЛЬНОСТЬ И ХОРОШЕЕ ТЕПЛООТВЕДЕНИЕ: С функцией автоматической памяти всех параметров, очень подходит для автоматической сборки шкафа для старения адаптеров питания. Размер немного больше, а вентилятор обновлен до оригинального 5020 для delta high spee
ЧЕТКИЙ ДИСПЛЕЙ И БЕЗОПАСНЫЙ: Тестер емкости аккумулятора отображает исчерпывающую и четкую информацию. Оснащенные интеллектуальными вентиляторами ЦП, могут эффективно и бесшумно рассеивать тепло
ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ: Электронная нагрузка тестер аккумуляторов максимальная мощность 60 Вт, максимальное напряжение 30 В, максимальный ток 9,99 А. Сигналы перенапряжения, перегрузки по току и перенапряжения могут эффективно защитить модуль от повреждений.
ФУНКЦИЯ ЗАЩИТЫ: Электронный тестер нагрузки обеспечивает защиту от перегрева otP, мгновенную защиту от перегрузки oPP, защиту от перенапряжения ouP, защиту от обратного подключения и защиту от аномального напряжения питания.
ШИРОКОЕ ПРИМЕНЕНИЕ: Эта многофункциональная электронная нагрузка постоянного тока может измерять напряжение, ток, мощность, емкость аккумулятора, импеданс, температуру, энергию, время.. Протестируйте различные аккумуляторы, источники питания постоянного тока, зарядные кабели для передачи данных
