Характерная черта:
1. Надежная работа: Карманный 8-диапазонный трансивер SSB CW QRP, разработанный со встроенной литиевой батареей, встроенным микрофоном, кнопкой PTT и чрезвычайно низким потреблением тока RX, является хорошим партнером для SOTA, POTA или любых других портативных мероприятий.
2. Улучшенный дизайн: Этот коротковолновый трансивер QRP SSB CW имеет большой экран, встроенный аккумулятор, зарядное устройство, встроенный микрофон и динамик. Он может быть подключен к автоматической кнопке. Это также может быть декодирование CW кодирования.
3. Пусковая труба IRF: С прочной пусковой трубкой серии IRF, может использоваться для подключения антенны, которая находится на базе прибора.
4. Простая структура: Все кнопки из алюминия и полупрозрачного силикона, оригинальная схема трансформатора qcx значительно упрощена, а компоненты установки сокращены на 50 процентов. . Отсутствие сложных обмоток. Процедура проводки отсутствует.
5. Высокая эффективность: Высокая энергоэффективность и простая конструкция, благодаря электронным преобразователям уровня, также очень удобны для переноски.
Технические характеристики:
Тип объекта: Приемопередатчик SDR
Материал: Алюминиевый сплав
аккумулятор: 1 литиевая батарея емкостью 3500 мАч 605585, поставляется со встроенной батареей.
функция:
Радиоприемопередатчик: QRP SSB HF трансивер со встроенными функциями DSP и SDR.
Запуск: Ступень запуска SSB с управлением уровнем EER E.
Выход: Блок питания 13,8 В обеспечивает выход SSB PEP мощностью около 10 Вт.
Поддержка полного режима: USB, LSB, CW, AM, FM
Фильтр DSP: Полоса пропускания 4000, 2500, 1700, 500, 200, 100, 50 Гц.
Функция DSP: Автоматическая регулировка усиления (АГС), подавление шума (NR), голосовой триггер, голосовой триггер Xmit (VOX), Аттенюатор RX (ATT), Шумовой затвор TX, управление драйвером TX, регулятор громкости, измеритель дБм S
Передача SSB с обратной боковой полосой и несущим подавлением: Лучше, чем 45 дБн
Двухтонный IMD3: 33dBc, рецепция: лучше 50 дБн.
Поддержка нескольких диапазонов: Плавная регулировка в диапазоне частот 160–10 м и потеря производительности от 20 кГц до 99 МГц..
Встроенное ПО с открытым исходным кодом, встроенное в IDE: Позволяет экспериментировать, может добавлять новые функции, может делиться вкладом через Github, сложность программного обеспечения: 2000 строк кода.
Характеристики: Программный VOX может использоваться как быстрый полностью инвазивный (Работа qSK и полу QSK), или для помощи в работе в цифровом режиме (без интерфейса CAT или PTT) для переключения RXTX, внешний выход PTT с задержкой управления TXPA
Установка: Простая модификация установки с 8 сменами компонентов и 8 проводами.
Высокая эффективность: Благодаря EER-передатчику уровня E, он имеет высокую энергоэффективность (не требуется громоздкий радиатор), и простой дизайн (нет необходимости в сложных сбалансированных линейных усилителях мощности).
Ступень передатчика SSB полностью основана на цифровых и программных технологиях: Управляя фазой ФАПЛ SI5351 (через незначительное изменение частоты I2C более 800 кбит) и амплитуда ПА (через ШИМ ШИМ) для отбора проб микрофонного входа и восстановления сигнала SSB. Схема формирования ключа PA).
Полностью цифровая и программная ступень приемника SDR (необязательный): Образец IQ (сложный) сигнал от цифрового микшера квадратурного детектора выборки и выполнение фазового сдвига на 90 градусов в программном обеспечении (Преобразование Гильбера) и устраните его, добавив боковые полосы.
3 независимых переключаемых аналоговых передних приемника: 0 дБ, 13 дБ, 20 дБ, 33 дБ, 53 дБ, 60 дБ, 73 дБ
Уровень шума приемника MDS: 135 дБм (200 Гц BW) на частоте 28 МГц.
Селективность передней части приемника: Частота крутой настройки 45 дБ, десятикратный спад + 2 кГц
Блокировка динамического диапазона: 20 кГц смещение 123 дБ, 2 кГц смещение 78 дБ.
CW Декодер: Прямой, IambicA, B-ключ, VFO AB + RIT и Split, а также переключение соответствующего релейного полосового фильтра через I2C
Поддержка CAT с подмножеством TS480: Вы можете транслировать аудио, нажимать клавиши и отображать текст с помощью CAT.
SDR SSB трансивер: Значительное упрощение упрощает исходную схему QCX, то есть сокращает количество компонентов установки на 50 процентов, не требует сложных обмоток трансформатора и не требует процедур выравнивания..

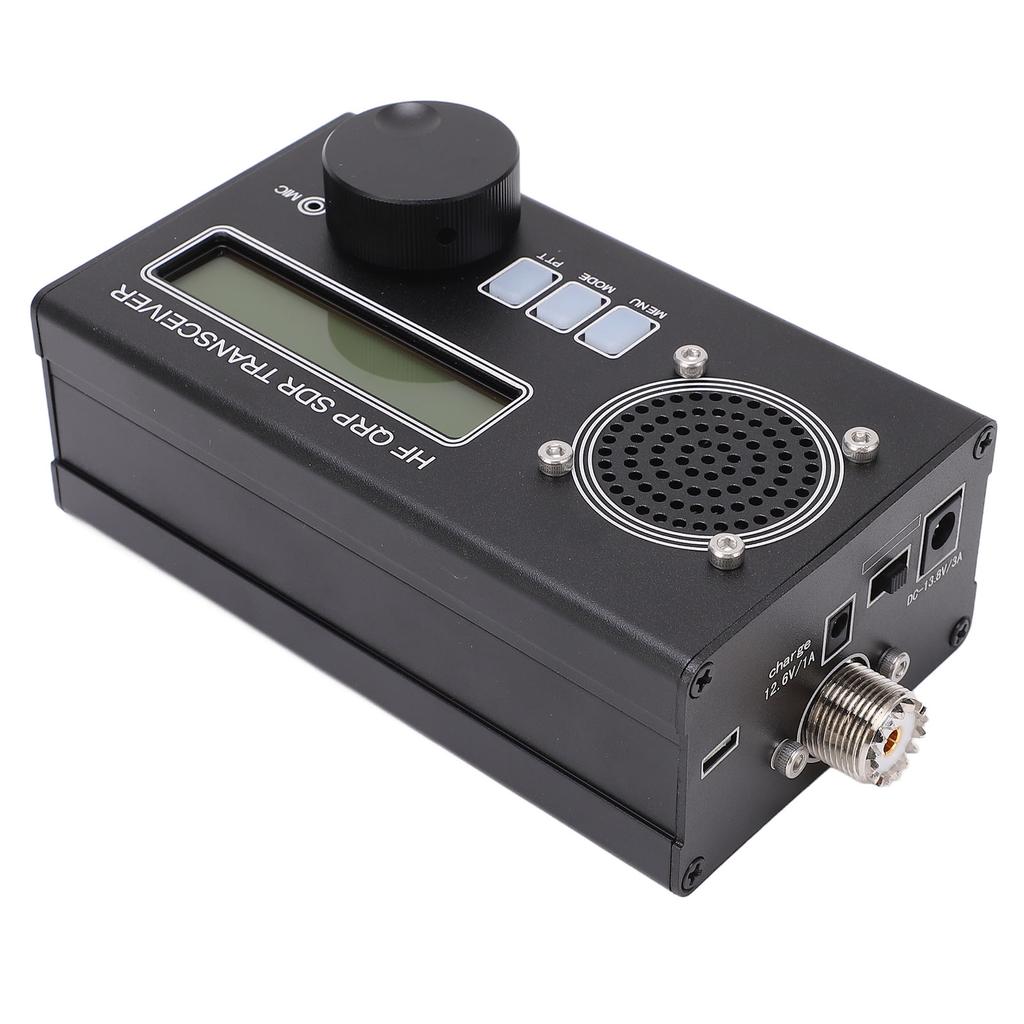

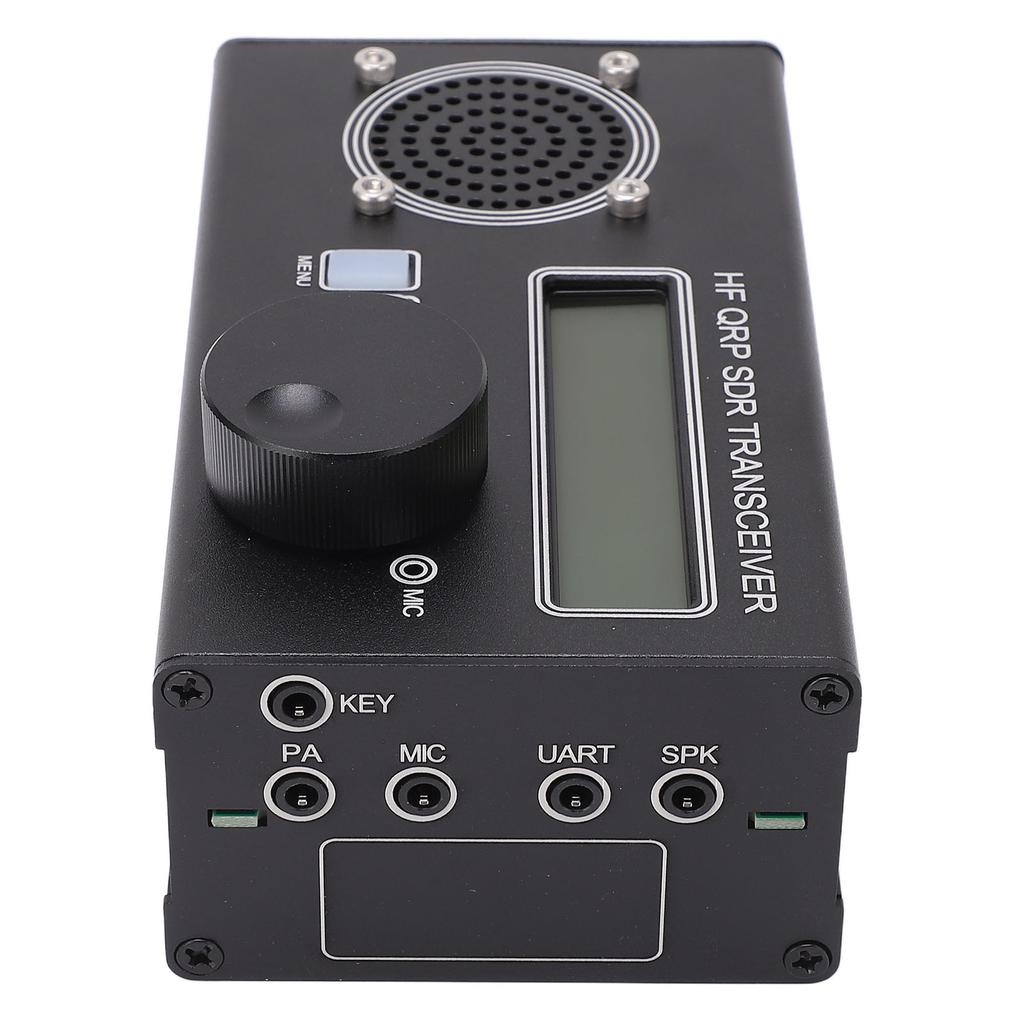

Введение в порт:
нагрузка: Порт зарядки встроенной литиевой батареи и может использовать только прилагаемое зарядное устройство. Запрещено использовать другие зарядные устройства
переключатель: ВЫКЛ для выключения.
ЛЕТУЧАЯ МЫШЬ: Встроенный аккумуляторный блок питания.
13,8: Внешний источник питания
DC 13.8V 3A: Внешний порт питания
КЛЮЧ: Автоматическое соединение корпуса ключа, A, B, один ключ.
Пенсильвания: Внешний усилитель мощности, сигнал PTT.
микрофон: Порт внешнего микрофона.
УАПП: Последовательный порт связи, команда совместима с TS480.
СПК: Внешний динамик. .

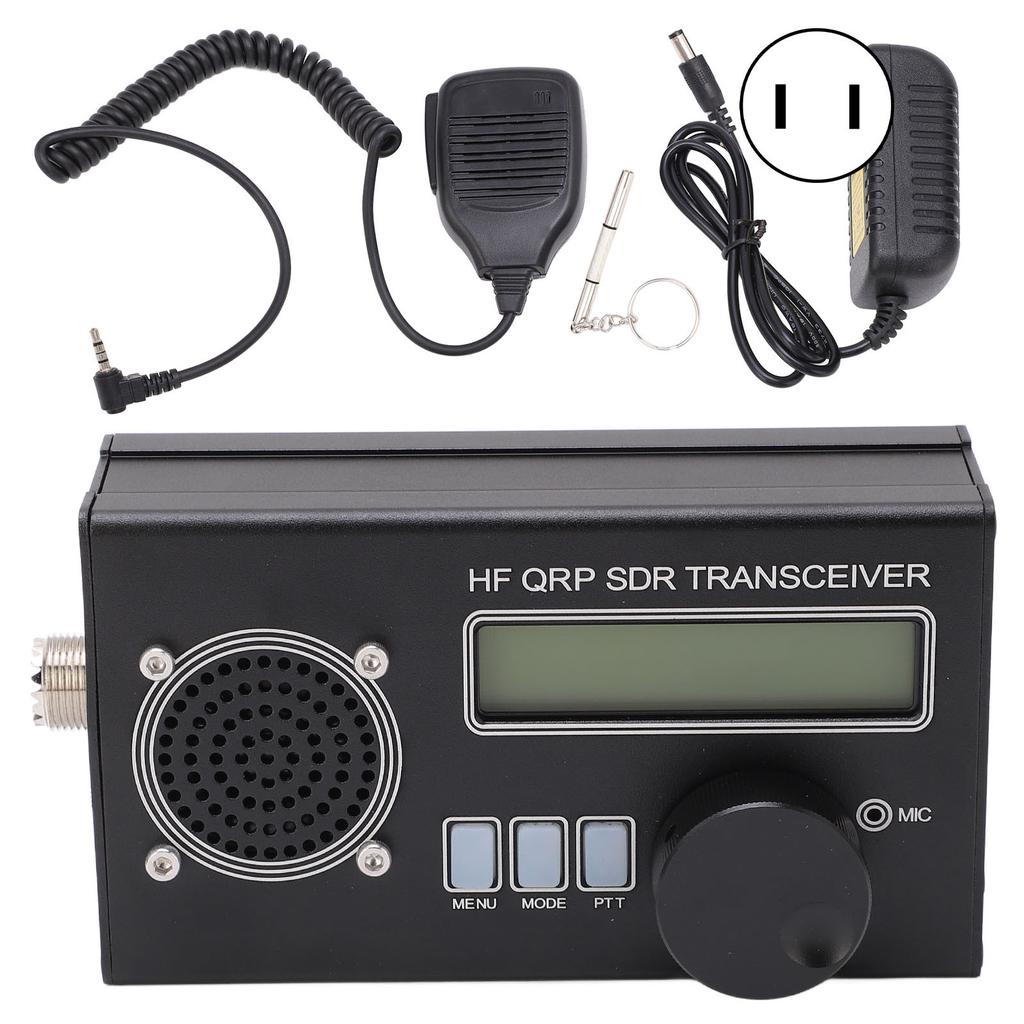

Список пакетов:
1 x SDR-трансивер1 x микрофон1 x зарядное устройство1 x отвертка 3 в 1Надежная работа: Карманный 8-диапазонный трансивер SSB CW QRP, разработанный со встроенной литиевой батареей, встроенным микрофоном, кнопкой PTT и чрезвычайно низким потреблением тока RX, является хорошим партнером для SOTA, POTA или любых других портативных мероприятий.
