Характеристики:

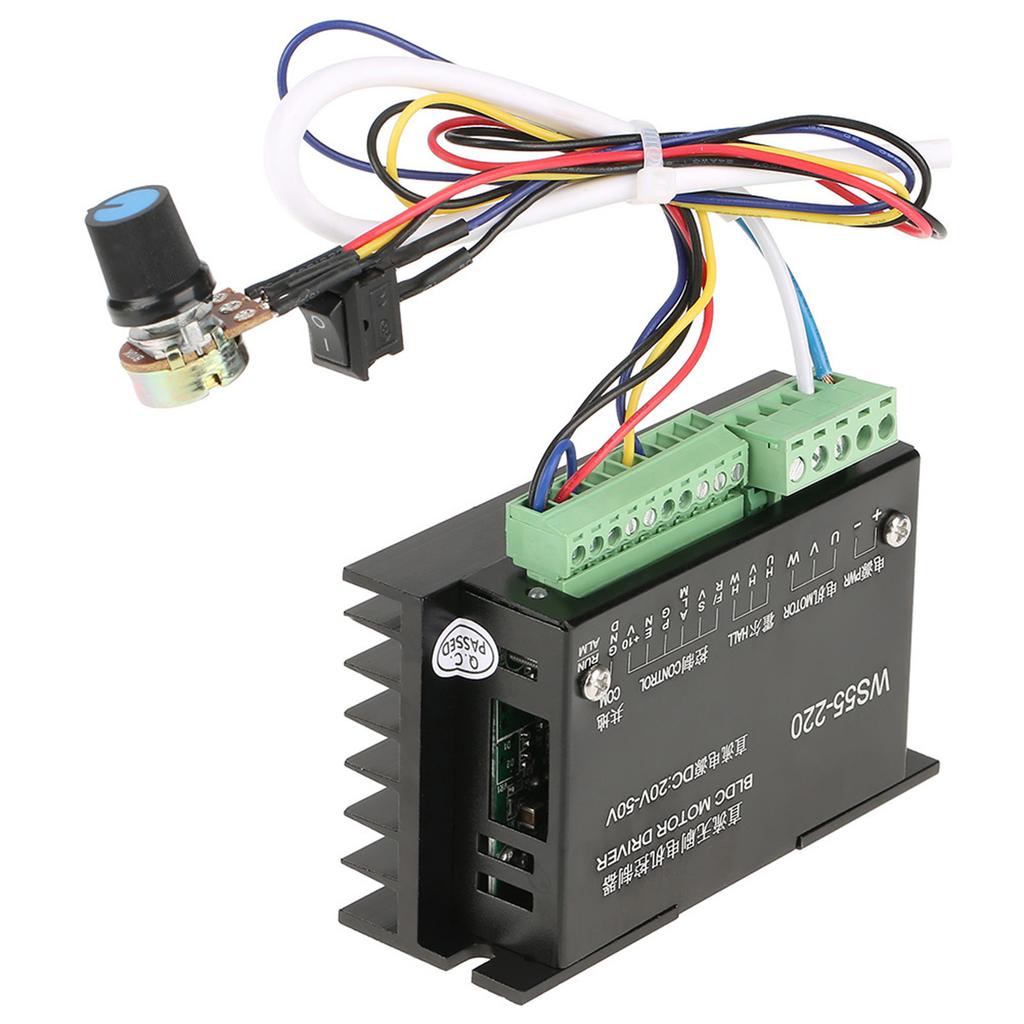

WS55220 — это высокопроизводительный
,
Экономичный контроллер трехфазного двигателя BLDC. Диапазон напряжения от 20 В до 50 В постоянного тока.
Контроллер может управлять двигателем DLDC с HALL или без HALL.
Драйвер основан на передовых технологиях и должен быть обеспечен высокой скоростью
,
крутящий момент
,
тихий шум
,
низкая вибрация
,
защита от перегрузки по току
,
защита от перегрузки
,
Меньшая фазовая линия. защита
,
Защита от короткого замыкания фазовой линии
,
сигнальный выход
,
Выход сигнала скорости
,
контроль положительного отрицательного вращения и т.д.
Этот контроллер можно использовать в небольшом оборудовании
,
Электроинструменты
,
Вытяжной вентилятор
,
Нефритовый шлифовальный станок
,
Вибрационный двигатель и т.д.
Управление внешним потенциометром, управление внешним напряжением.
С защитой от перенапряжения,
защита от перегрузки по току
, Защита от блокировки ротора.
Характеристики:
Номинальное напряжение: От 20 до 50 В постоянного тока
Номинальный ток: 12А
Ограничение по току: 15А
Максимальная скорость: 20000 ОБ/МИН( конкретная скорость зависит от самого двигателя и нагрузки)
Температура хранения: 20 по Цельсию ~+65 по Цельсию
Среда использования: Избегайте прямого контакта с пылью, парами и коррозионными газами
температура: 045 по Цельсию
влажность: < 80 процентов, без инея, без инея
Шок: 5,9 мС2 максимум
Влажность при хранении: 0~95% относительной влажности
Размер: приблизительно. 9,5 x 6 x 3,5 см 3,74 x 2,36 x 1,38 дюйма
Вес: 258 г
Деталь:
1.Два режима регулирования скорости:
Внешний потенциометр: через этот потенциометр регулирование скорости;
Внешнее напряжение: внешнее регулирование скорости напряжения 10 В постоянного тока;
уведомление: Два регулятора скорости не могут использоваться одновременно
2. Скорость выходного сигнала PG: Между портом и землей имеется выходной импульс длительностью 5 В.
В
выходная частота установлена на P (Гц), логарифм класса двигателя равен N, и
скорость F (RPM), тогда выходная частота скорости равна P=F*N60.
3. Сигнал тревоги ALM:Между портом и землей имеется импульсный выход сигнала тревоги 5 В.
4. Положительный
инверсионная функция:
EN:Включите тумблер на соответствующий
боковое, направление рулевого управления двигателя может быть изменено. Для переключателя
переключатель, белая часть вверх и вниз, затем потяните ее вверх и вниз. Для
тумпледжер, белая часть горизонтальна, а тванг
горизонтально.
5. Стартстоп (два режима управления):
1. Внешний переключатель EN: Передача через переключатель.
2. Сторона
тумблер EN: для тумблера белая часть находится вверх и вниз,
затем вниз для начала; для тумблера белая часть
горизонтальный, затем наберите для запуска
уведомление: Одновременно можно повернуть только один элемент управления, один из переключателей закрыт, а другой действителен.
6. Защита от блокировки ротора
:Если двигатель перестает работать, снова включите питание для запуска.
7. Силовой свет: Зеленый свет: вкл и выкл питание
8. Индикатор состояния: красный свет: две вспышки в режиме ожидания, после запуска гаснут.
9. Изоляционное сопротивление: >100M при температуре окружающей среды и атмосферном давлении
10. Прочность изоляции: При нормальной температуре и давлении, 0,5кВ, 1 мин
В пакет включено:
1 x
Контроллер драйвера двигателя с кабелем
уведомление:
Обратите внимание, что новый тип и старый тип этого продукта будут отправлены случайным образом, и убедитесь, что вы не будете возражать перед заказом.
.WS55220 — это высокопроизводительный, экономичный контроллер 3-фазного BLDC-двигателя. Диапазон напряжений — от 20 В до 50 В постоянного тока.
Контроллер может управлять двигателем DLDC с HALL или без HALL
Драйвер основан на передовых технологиях и должен быть обеспечен высокой скоростью, высоким крутящим моментом, низким уровнем шума, низкой вибрацией, защитой от перегрузки, менее фазовой линией. защита, защита от короткого действия фазовой линии, сигнал тревоги, выход сигнала скорости,
Этот контроллер может использоваться в небольшом оборудовании, электроинструментах, вытяжном вентиляторе, шлифовальной машине для нефрита, вибрационном двигателе и т. Д.
Внешний контроль потенциометравнешний контроль напряжения
