Ток привода: номинальная мощность 15A плюс охлаждение вентилятора 20A
Параметры продукта:
модель: Х30А (потенциометр)
Максимальная скорость: 224000 об/мин (2-полюсный двигатель), 74000 об/мин (6-полюсный двигатель), 40000 об/мин (12-полюсный двигатель), 35000 об/мин (14-полюсный двигатель).
Размер товара: длина 45 мм * ширина 26 мм * высота 12 мм (исключая провода и выступающие конденсаторы)
Наименование товара: Потенциометр трехфазный безщеточный и бесколлекторный привод постоянного тока
Рабочее напряжение: 7-24V
Описание:
Управление скоростью потенциометра BLDC с широким напряжением 7-24 В, малым объемом, бесщеточным контроллером и контроллером Холла, однокнопочной версией, поддерживает однокнопочное свободное переключение ускорения и замедления с функцией отключения питания Версия управления скоростью потенциометра поддерживает симуляцию ПЛК 0-5 В Скорость сигнала
Инструкция по применению моделей потенциометров:
Стандартный позиционер распределения мощности напрямую регулирует скорость без внешних управляющих сигналов. Он увеличивается по часовой стрелке и уменьшается против часовой стрелки.
Он также подходит для внешнего аналогового контроля количества PLC 0-5. Отсоедините кабель потенциометра, внешний аналоговый сигнал регулирования количества 0-5 и провод заземления соответственно подключены к клемме входного сигнала бесщеточной платы драйвера, если два провода в порядке
Описание интерфейса:
1. Выход фазовой линии U V W подключен к двигателю
2. Основной блок питания VCC GND (внешний источник питания постоянного тока)
Характеристики:
ESC специально разработан и предназначен для промышленного управления электрическими инструментами, такими как воздушные насосы, водяные насосы, масляные насосы, вентиляторы и т. Д. в которых используются трехфазные бесщеточные двигатели постоянного тока. По умолчанию используется среднее время и длительная работа с высоким током. Вентиляторное охлаждение Jianyijia имеет защиту от перегрева. Плохие условия внешнего рассеивания тепла ESC автоматически уменьшат мощность, когда температура превысит 100 градусов, и температура вернется к норме, когда она упадет до 100 градусов.
Меры предосторожности:
1. В цепи питания на материнской плате отсутствует предохранитель. Цзяньи добавил его сам. Обратное соединение положительного и отрицательного полюсов блока питания приведет к необратимому повреждению некоторых микросхем на плате (даже если он не работает в течение 1 секунды)
2. Есть защита от блокировки двигателя при нормальной работе. Поскольку мощность и ток модуля велики, не допускайте искусственного короткого замыкания, когда модуль не работает нормально. Как только короткое замыкание может сжечь линию и трубка может лопнуть, пожалуйста, используйте маленький для первой проверки проводки. Испытание током низкого напряжения, после того, как хорошо, затем передайте высокий ток и высокое напряжение для работы
3. Не подключайте двигатель, который явно не соответствует напряжению, току или мощности модуля привода, чтобы избежать необъяснимых «бессмысленных» повреждений
В пакет включено:

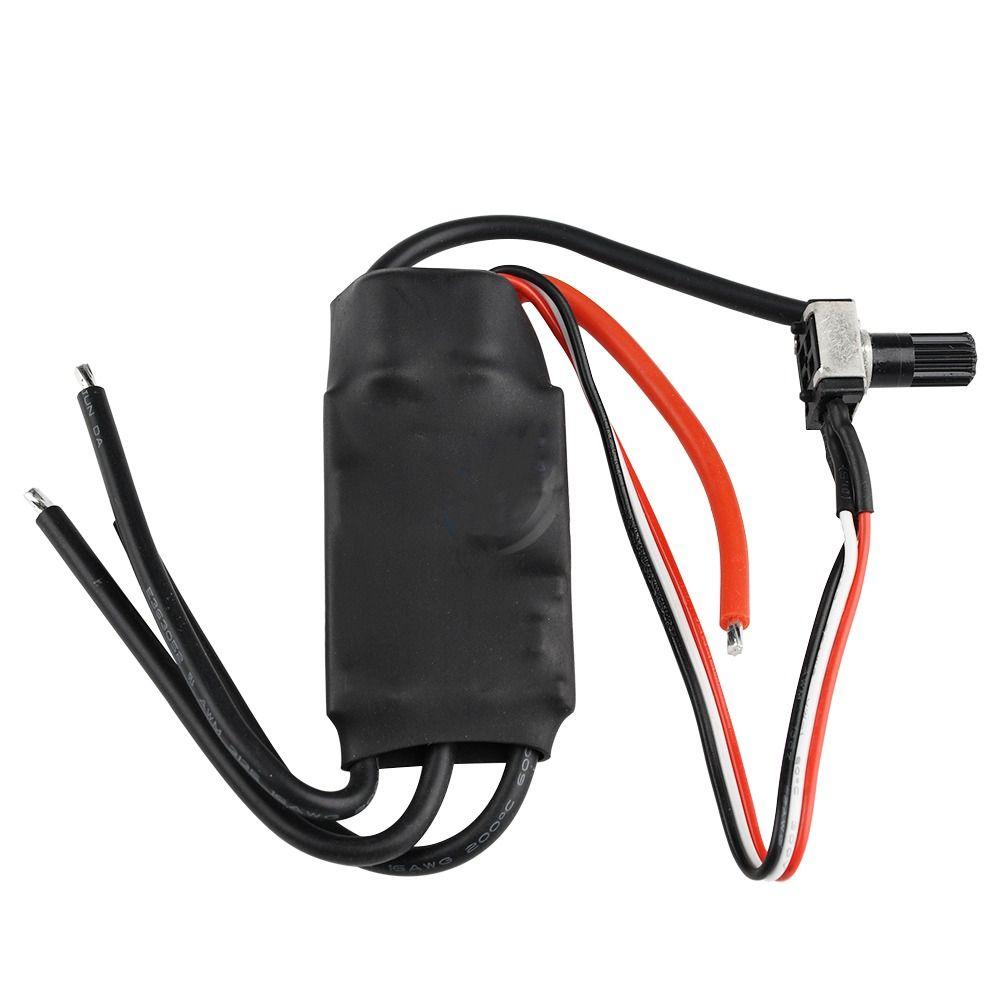

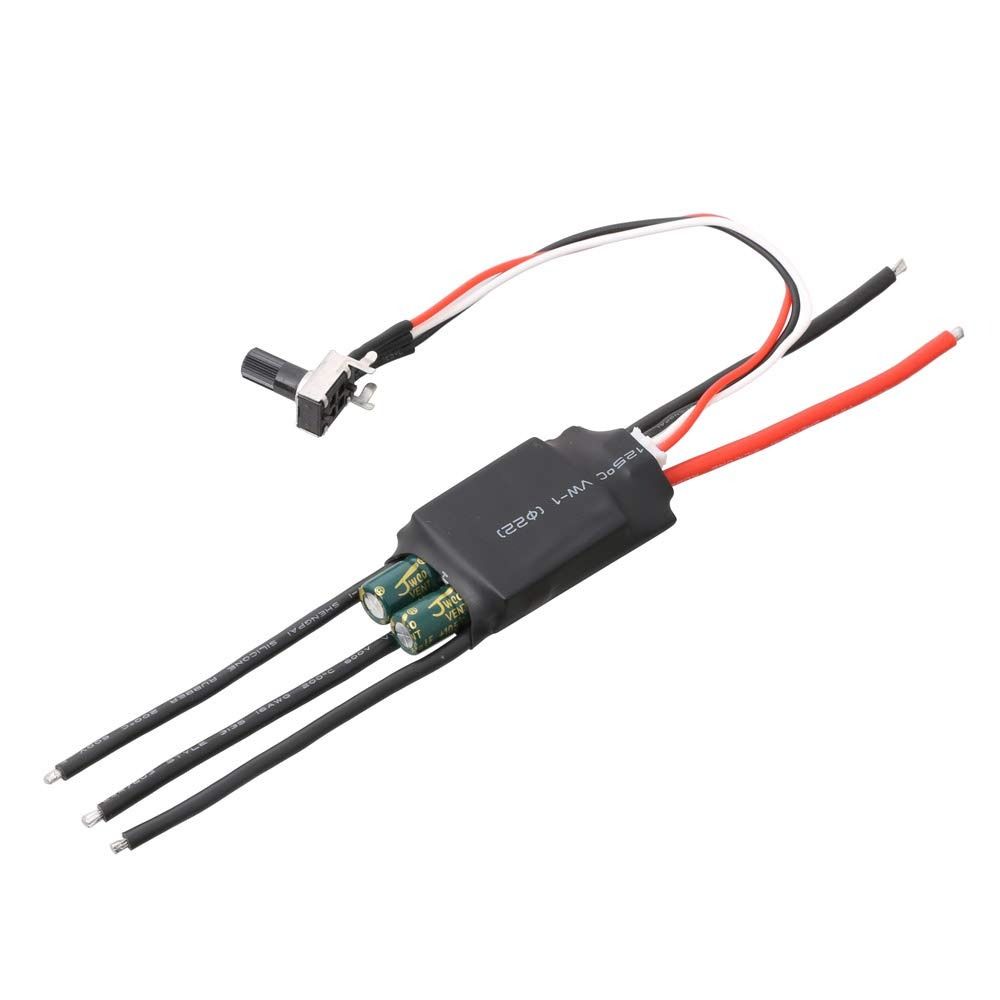

1 × постоянного тока 7-24 В 200 Вт BLDC 3-фазный бесщеточный двигатель драйвер
