Характерная черта:
1. Небольшая погрешность измерения: При измерении GPS наблюдаемые значения основаны на положении фазового центра приемной антенны; эта антенна имеет однослойную многофидерную сверхширокополосную конструкцию с минимальной разницей высот фазового центра.
2. Хороший эффект приема: Антенный блок имеет высокий коэффициент усиления и малый спад усиления, что обеспечивает хороший прием сигналов спутников с низкой высотой полета, гарантируя нормальный прием спутников даже в условиях сильных помех.
3. Усилитель с низким уровнем шума: Внешняя антенна оснащена малошумящим усилителем, использующим технологию предварительной фильтрации для эффективного подавления внеполосных помех, повышения надежности и снижения влияния многолучевых сигналов на точность за счет подавления реактивной мощности сети.
4. Степень защиты IP68: Данная антенна имеет степень защиты IP68, водонепроницаема и пыленепроницаема, имеет общую прочность корпуса на сжатие 12,24 кгс/см2, а устойчивый к ультрафиолетовому излучению кожух обеспечивает защиту при длительной работе на открытом воздухе, гарантируя высокую точность измерений.
5. Широкое применение: Внешняя полнодиапазонная измерительная антенна, поддерживающая прием навигационных сигналов спутников Beidou 2, GPS и ГЛОНАСС, широко используется в геодезии, океанографии, сельском хозяйстве, деформации, навигации и локации и других областях.
Технические характеристики:
Тип объекта: Антенна
Рабочий диапазон частот:
БДС: B1A, B1I, B1C, B2I, B2a, B2b, B3A, B3AE, B3Q
GPS: Л1, Л2, Л5
ГЛОНАСС: Г1, Г2 и Г3
ГАЛИЛЕО: Э1, Э5а, Э5б, Э6
АБАС: Л1, Л5
КЗСС: Л1, Л2, Л5, Л6
ИНССС: L5
L-диапазон
Частотный диапазон: 1166МГц1278МГц, 1521МГц1608МГц
Импеданс: 50 Ом
Режим поляризации: Круговая поляризация правой руки (RHCP)
Горизонтальный угол покрытия: 360 градусов
Выходная стоячая волна: менее 2
Максимальный коэффициент усиления: более 5 дБи
Коэффициент осевого сопротивления антенны: <3дБ
Ошибка центра фаз: +2мм
Индикатор усилителя с низким уровнем шума:
Прирост: 40дБ+2дБ
Фактор шума: менее 2 дБ
Выходная стоячая волна: менее 2
Выходное сопротивление: 50 Ом
В полосе Плоскостность: +2дБ
Точка компрессии выходного сигнала P1: более 0 дБм
Рабочее напряжение: 3,316 В постоянного тока
Рабочий ток: менее 45 мА (Типичное значение)
Дифференциальная задержка передачи: менее 5 нс
Размер антенны: приблизительно. 150 x 58,4 мм 5,9 x 2,3 дюйма
Тип разъема: ТНК
Нижняя монтажная резьба: Монтаж центрирующего стержня
Спецификация монтажной резьбы: Крупная резьба 58in11, глубина 1214 мм 0.470.55in
Рабочая Температура: от 40 по Цельсию до +85 по Цельсию
Температура хранения: от 55 по Цельсию до +85 по Цельсию
влажность: 95% без конденсации
Степень защиты: GBT42082017IP68 (Условия испытаний: погружение в воду на глубину 1 метр, непрерывное замачивание в течение 2 часов, нормальная работа.)
Общая прочность оболочки на сжатие: 12,24 кгс·см2.

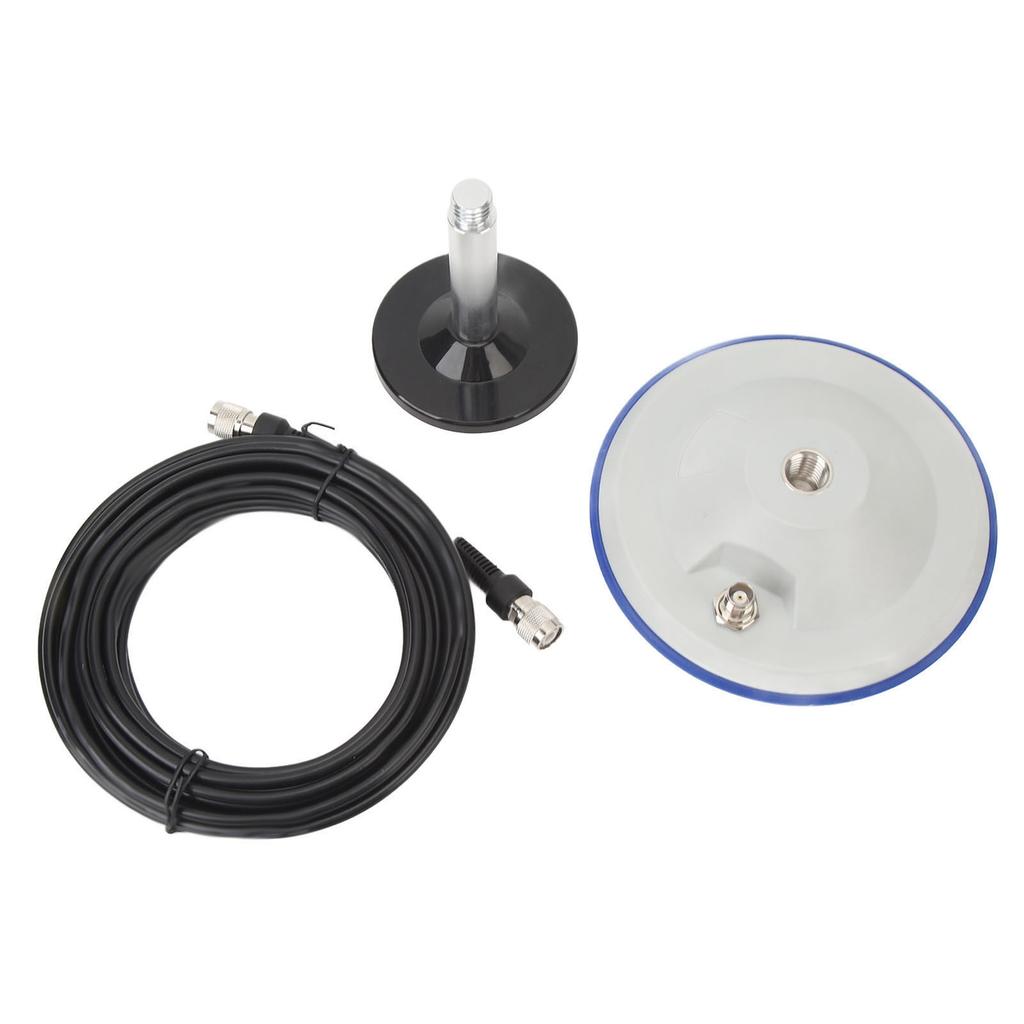

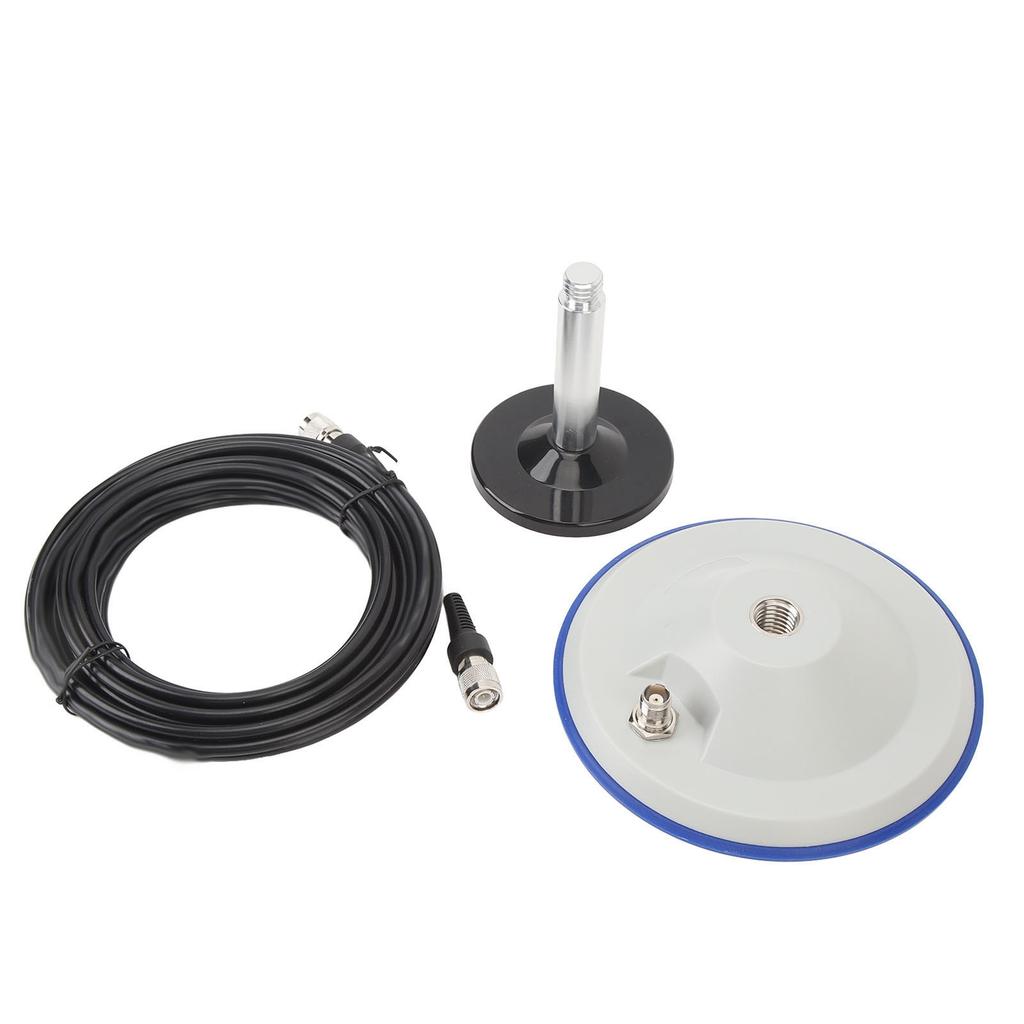

Список пакетов:
1 х антенна
1 х крепление
1 x 8-метровый кабель. Небольшая погрешность измерения.: При измерении GPS наблюдаемые значения основаны на положении фазового центра приемной антенны; эта антенна имеет однослойную многофидерную сверхширокополосную конструкцию с минимальной разницей высот фазового центра.
Хороший эффект приема: Антенный блок имеет высокий коэффициент усиления и малый спад усиления, что обеспечивает хороший прием сигналов спутников с низкой высотой полета, гарантируя нормальный прием спутников даже в условиях сильных помех.
Усилитель с низким уровнем шума: Внешняя антенна оснащена малошумящим усилителем, использующим технологию предварительной фильтрации для эффективного подавления внеполосных помех, повышения надежности и снижения влияния многолучевых сигналов на точность за счет реактивной мощности сети.
Степень защиты IP68: Данная антенна имеет степень защиты IP68, водонепроницаема и пыленепроницаема, имеет общую прочность корпуса на сжатие 12,24 кгс/см2, а устойчивый к ультрафиолетовому излучению кожух обеспечивает защиту при длительной работе на открытом воздухе, гарантируя высокую точность измерений.
Широкое применение: Внешняя полнодиапазонная измерительная антенна, поддерживающая прием навигационных сигналов спутников Beidou 2, GPS и ГЛОНАСС, широко используется в геодезии, океанографии, сельском хозяйстве, деформации, навигации и локации и других областях.
