Характерная черта:
1. Легкая и портативная, электромагнитная индукционная спиральная катушка специализируется на электромагнитных индукционных явлениях, которые удобно носить с собой и использовать.
2. Прост в использовании, его можно использовать с стержневыми магнитами, амперметрами, скользящими варисторами и другими инструментами.
3. Вспомогательное оборудование физической лаборатории делает изучение физики эксперимента более эффективным.
4. Прочный и долговечный, изготовленный из эмалированной меди, износостойкий, нелегко повреждаемый и длительный срок службы.
5. Он предназначен для демонстрации электромагнитной индукции и проверки закона Ленца для студентов.. Это идеальный выбор для преподавания физики.
Технические характеристики:
Тип объекта: Электромагнитная индукционная катушка
Материал: ПВХ + Латунь
Цель: Физический эксперимент в средней и старшей школе
Применимые эксперименты: Изучить электромагнитную индукцию, проверить закон Ленца, изучить явление магнитной индукции
Внешний диаметр отверстия в нижней части оригинальной катушки составляет: приблизительно. 22+1 мм 0,9+0,04 дюйма
Внутренний диаметр отверстия в нижней части оригинальной катушки составляет: приблизительно. 13+0,5 мм 0,5+0,02 дюйма
Высота круглого отверстия в нижней части исходной катушки: приблизительно. 60 мм 2,4 дюйма
Диаметр отверстия в нижней части вторичной катушки составляет: приблизительно. 35+1 мм 1,4+0,04 дюйма
Внутренний диаметр круглого отверстия в нижней части вторичной катушки составляет: приблизительно. 49+1 мм 1,9+0,04 дюйма
Высота круглого отверстия в нижней части вторичной катушки: приблизительно. 80 мм 3,1 дюйма
Длина мягкого ядра: приблизительно. 85 мм 3,3 дюйма
Как использовать:1. Изучение явления электромагнитной индукции: соединить два конца вторичной катушки B с двумя клеммами амперметра проводами;
При использовании одного конца стержневого магнита для быстрой вставки (или вывести) вторичная катушка, указатели гальванометра все отклоняются, указывая на то, что во вторичной катушке в это время есть индуцированный ток. Это явление называется электромагнитной индукцией. Напротив, если магнит зафиксирован, движение вспомогательной катушки также вызовет то же самое явление.
2. Проверить закон Ленца
(1) Экспериментальный метод: Наблюдать изменение направления тока, указанного в гальванометре, когда магнит вставлен или изъят, и когда полярность магнита изменяется;
(2) Подключите оригинальную катушку к источнику питания постоянного тока напряжением 34 В и поставьте один?полюсный переключатель и скользящий реостат 109 последовательно в цепи. То же самое явление происходит, когда оригинальная катушка используется вместо магнита для проведения вышеупомянутого эксперимента.. Изменение направления тока, поступающего в первичную катушку, изменит направление индуцированного тока во вторичной катушке.
(3) По устройству в картинке(2), сначала вставьте первичную катушку во вторичную катушку, а затем зарядите первичную катушку. Когда переключатель только включен или просто выключен, магнитный поток, проходящий через вторичную линейную диаграмму, изменяется, что также происходит в это время.. Ток индуцируется, а направление тока противоположно.. Измените направление тока, поступающего в первичную катушку и повторите этот эксперимент, направление индуцированного тока во вторичной катушке также изменится.
(4) По устройству в картинке (2), вставьте первичную катушку во вторичную катушку и подключите цепь, а затем используйте скользящий реостат для быстрого изменения интенсивности тока через первичную катушку (увеличить или уменьшить), и вторичная катушка также будет генерировать индуцированный ток, а направление индуцированного тока будет таким же, как на картинке (3).
Синтезируйте приведенные выше экспериментальные результаты и проанализируйте их, чтобы проверить закон Ленца.
3. Изучение явления магнитной индукции
Поместите первичную катушку в приведенном выше устройстве рисунка 2 во вторичную катушку и подождите, пока она застанет на месте.. Во вторичной катушке отсутствует индуцированный ток. В это время вставьте или выведите мягкий железный сердечник C в или из центрального отверстия первичной катушки, мягкий железный сердечник намагничивается, а магнитное поле увеличивается или уменьшается.. Изменение магнитного потока во вторичной катушке также генерирует индуцированный ток.. Этот эксперимент может объяснить как магнитную индукцию, так и электромагнитную индукцию.. Во время экспериментов на изображении прибора (2), вставьте мягкий железный сердечник в центральное отверстие исходной линейной диаграммы для демонстрации, и индуцированный ток во вторичной катушке увеличит эффект более очевидно.
.
Список пакетов:

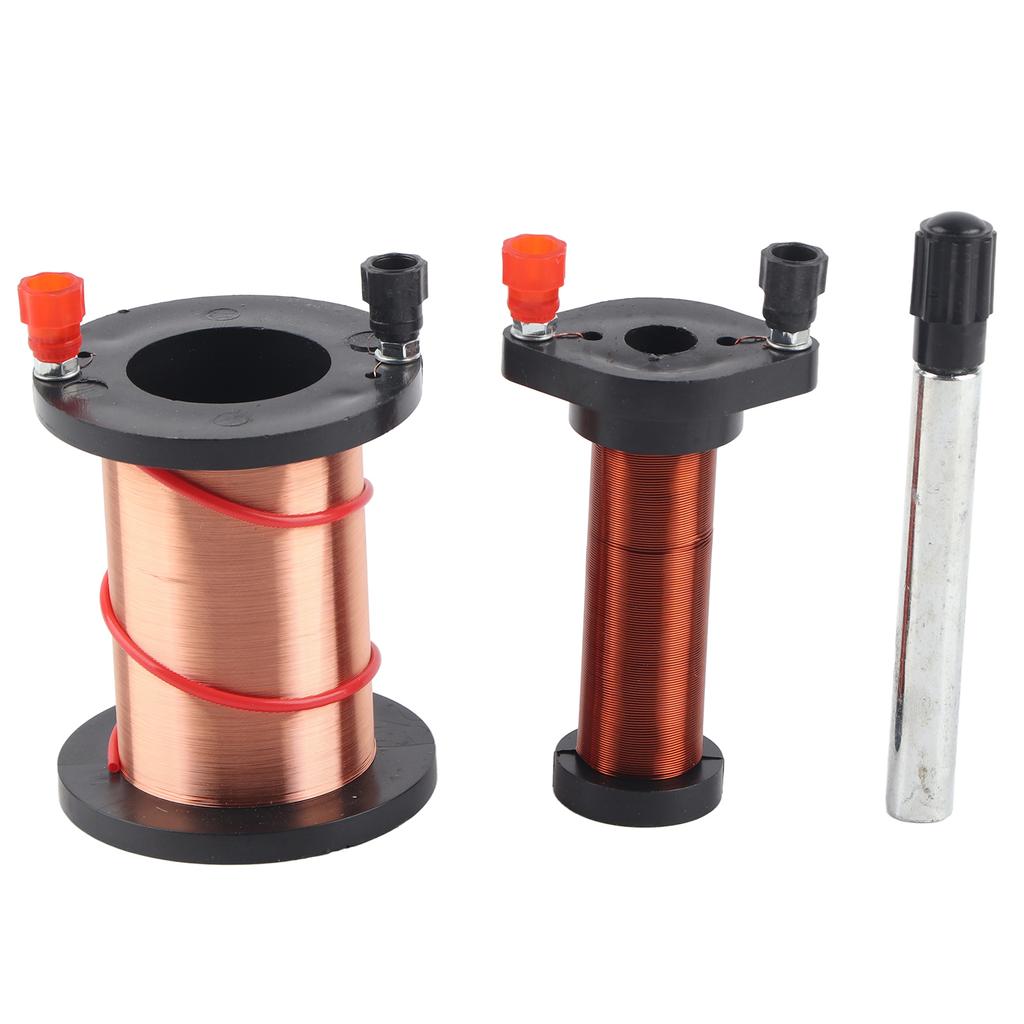

1 x Первичная катушка A1 x Вторичная катушка B1 x Мягкий железный сердечник C
уведомление:
1. Так как сопротивление постоянному току исходной катушки очень мало, ток не может быть слишком большим, мощность?время включения не должно быть слишком длительным, а напряжение питания не должно превышать DC4V.2. Обратите внимание на защиту пластиковой рамы и не допускайте ее сильных ударов или падений на землю.3. После использования прибора его следует поместить в чистое, сухое и проветриваемое место без едких газов. 4. Обратите внимание, что новый и старый тип этого продукта будут отправлены случайным образом, поэтому убедитесь, что вас это не смущает, прежде чем делать заказ. Легкая и портативная, спиральная катушка электромагнитной индукции специализируется на явлениях электромагнитной индукции, ее удобно носить с собой и использовать.
Прост в использовании, его можно использовать с стержневыми магнитами, амперметрами, скользящими варисторами и другими инструментами.
Вспомогательное оборудование физической лаборатории делает изучение физики эксперимента более эффективным.
Прочный и долговечный, изготовленный из эмалированной меди, износостойкий, нелегко повреждаемый и длительный срок службы.
Он предназначен для демонстрации электромагнитной индукции и проверки закона Ленца для студентов.. Это идеальный выбор для преподавания физики.
