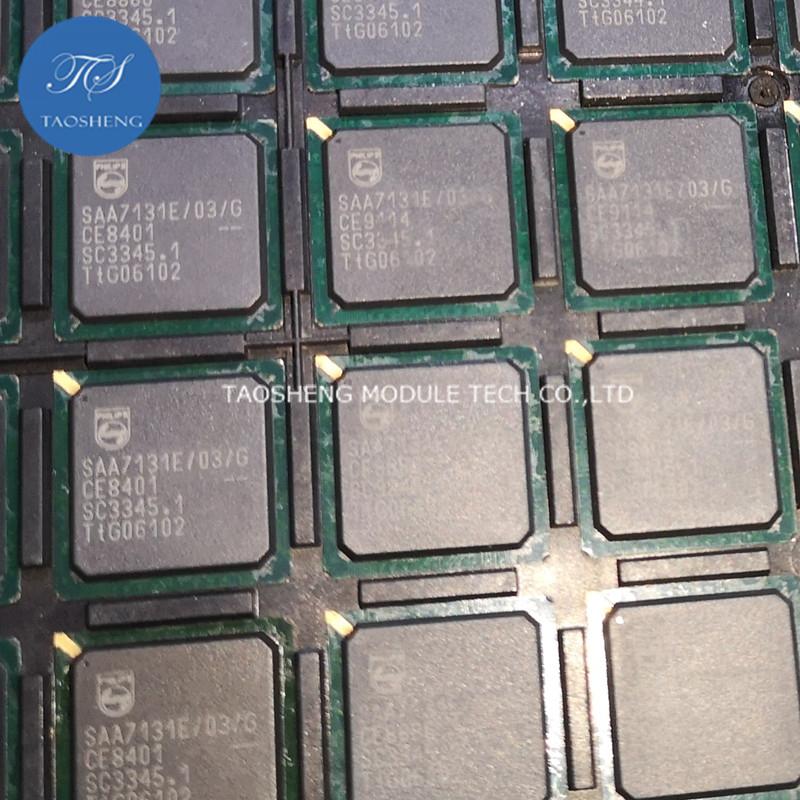

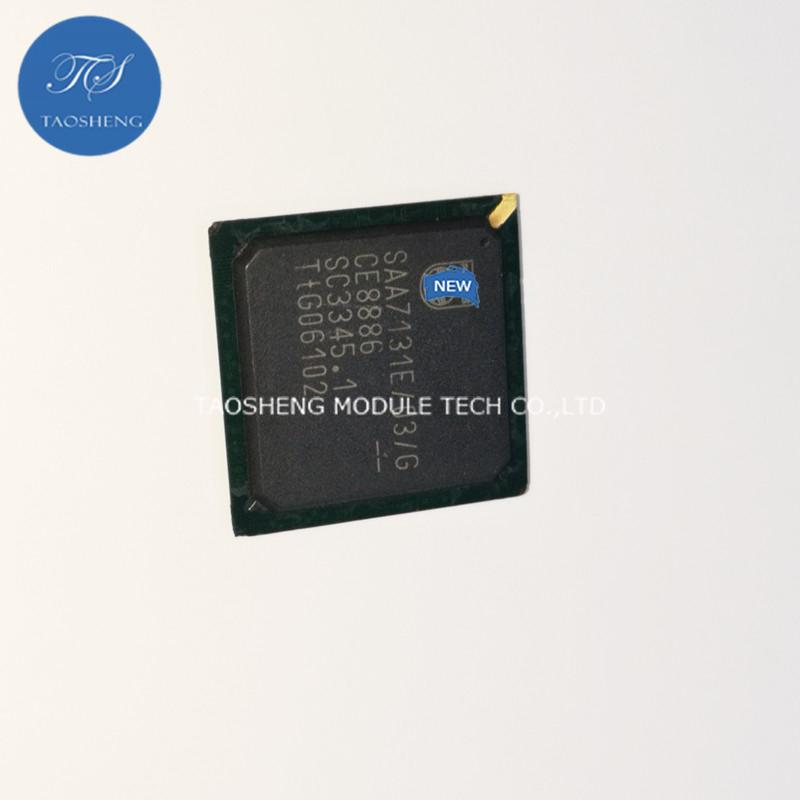

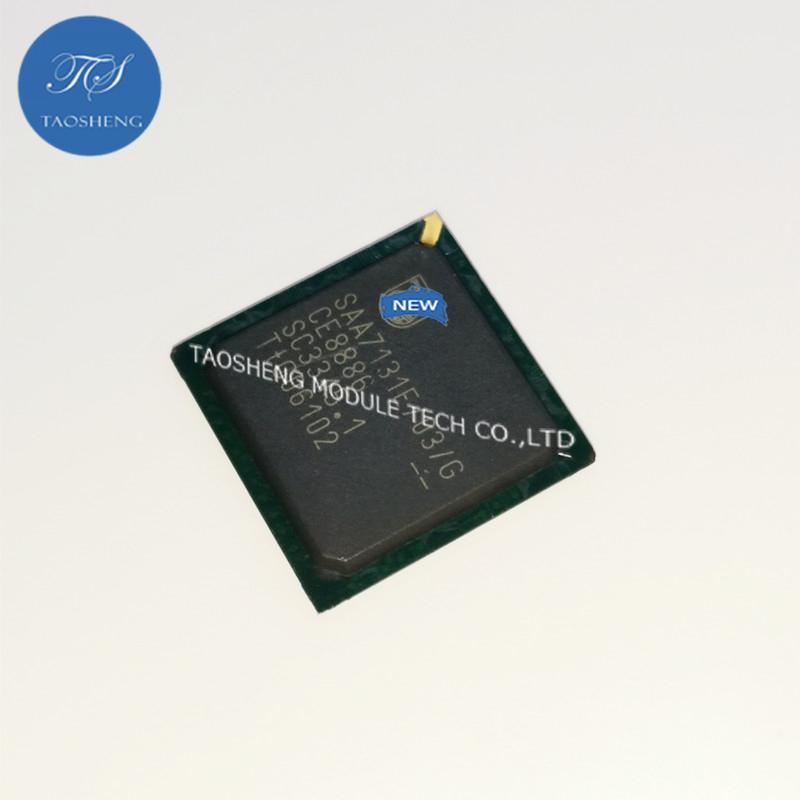

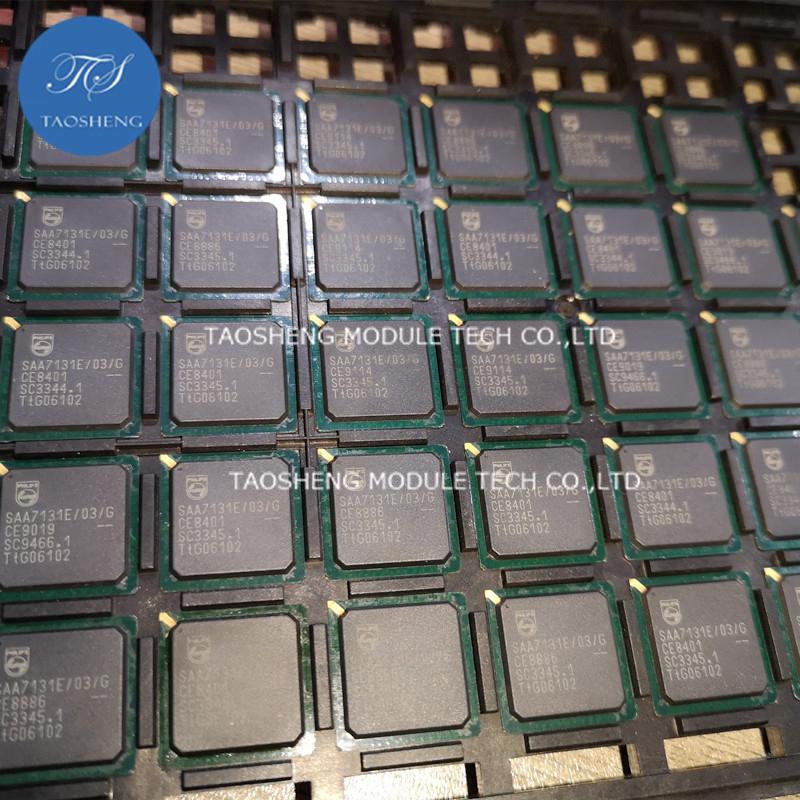

1 шт. новый и оригинальный SAA7131E/03/G SAA7131E PCI аудио и видео декодер для аналогового ТВ

SAA7131E Подробная информация о продукте Общее описание SAA7131E объединяет в себе цифровой демодулятор с низкой ПЧ мирового стандарта для аналогового телевидения с аудио- и видеодекодером PCI.

Характеристики Общие свойства ■ Пакет: LBGA256 ■ Источник питания: 3,3 В/1,8 В ■ Потребляемая мощность типичного применения: 1,35 Вт ■ Соответствует требованиям Руководств по проектированию ПК 98/99 и 2001 ■ Соответствует спецификации PCI 2.2 и расширенной конфигурации ■ Спецификация интерфейса управления питанием шины PCI, ред.. 1.1, соответствует (поддерживаемые состояния: D0, D1, D2 и D3-горячие) ■ Доступны референтные проекты

Цифровой демодулятор глобального стандарта с низкой ПЧ для аналогового телевидения ■ Цифровая демодуляция ПЧ для всех аналоговых телевизионных стандартов по всему миру (Стандарты M/N, B/G/H, D/K, I и L/L') ■ Многостандартная истинно синхронная демодуляция с активной регенерацией несущей ■ Управляемая ПЧ АРУ, действующая на уровень черного с использованием H/V PLL ■ Синхронизация гашения композитного видеосигнала (CVBS) каскад выравнивания усиления для обеспечения практически постоянной амплитуды сигнала ■ Точный детектор AFC/блокировки ■ Вход опорной частоты 16 МГц (от тюнера с низкой ПЧ) или работающий как кварцевый генератор ■ Высокоселективный видеофильтр нижних частот для всех стандартов ■ Звуковые характеристики сопоставимы или превосходят характеристики отдельных эталонных концепций QSS ■ Не требует выравнивания ■ Фильтр Найквиста в видеополосе ■ Переключаемая полоса пропускания контура ФАПЧ ПЧ и АРУ ПЧ ■ Точное выравнивание групповой задержки для всех стандартов ■ В основном цифровая реализация FIR-фильтра (NSC-режимы, видеофильтры нижних частот) ■ Фильтр SAW не требуется ■ Особенно подходит для тюнера Silicon Tuner TDA18271 ■ Малые усилия по применению и малое количество внешних компонентов в сочетании с TDA18271 ■ Очень надежный демодулятор ПЧ, справляющийся с неблагоприятными полевыми условиями ■ Высокий диапазон втягивания ■ CVBS и SSIF (Второй звук IF)/аудио выход с простым постфильтром (только конденсатор) ■ Отличный звук FM ■ Приемлемый звук AM ■ Режим высокой девиации FM для Китая ■ Низкий уровень перекрестных помех между видео и звуком ■ Автоматическое или принудительное отключение звука ■ Автоматическое или принудительное отключение видео ■ Один 10-битный АЦП ПЧ на кристалле ■ Два 10-битных ЦАП на кристалле для CVBS и SSIF/аудио ■ Внутренний синтезатор ФАПЧ, позволяющий использовать недорогой кристалл (обычно 16 МГц) ■ Простое программирование для шины I2C ■ Высокая гибкость благодаря экспертному режиму ■ Интерфейс шины I2C и коммутатор шины I2C ■ Четыре адреса шины I2C, выбираемые через 2 внешних контакта ■ Три универсальных входных/выходных контакта ■ Отдельный режим ожидания.
