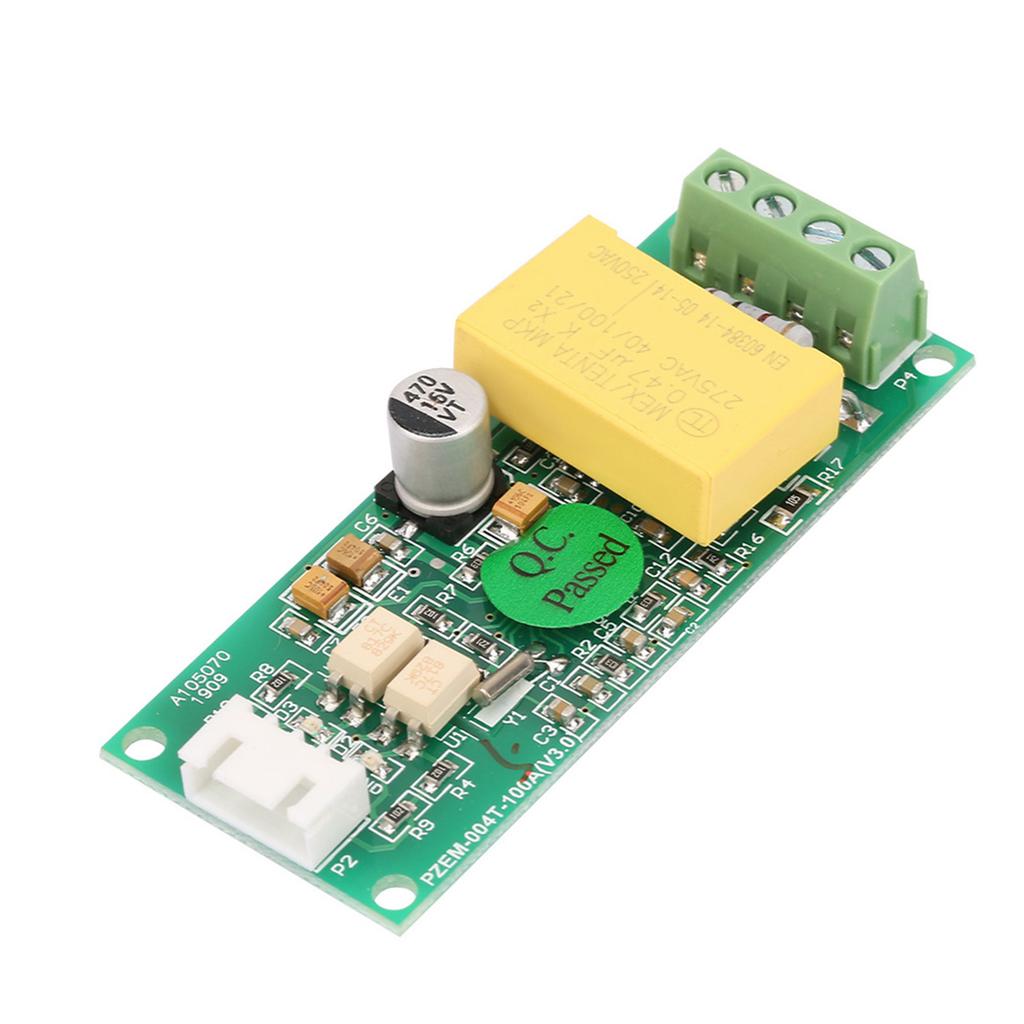

AC 80260V 100A Электрический модуль мониторинга Многофункциональный тестер напряжения тока с CT

Описание: Это испытательный модуль электрического мониторинга, который может использоваться для проверки мощности, энергии, напряжения и тока, а затем отображается на ПК или других клеммах.. Он может s данные были потеряны при отключении питания, и хранить накопленные данные об энергии перед выключением питания . Разработанный с одной кнопкой сброса, вы можете сброс данных по энергии б и просто нажатием одной кнопки. В Последовательный порт TTL может сообщать, читать и установить параметры с различными терминалами через USB-адаптер . Характеристики: Это испытательный модуль электрического мониторинга, который можно использовать для проверки мощности, энергии, напряжения и тока. Подключение данного модуля разделено на 2 части: напряжение, входное соединение тока и связь с последовательным портом, и вы можете использовать различные адаптеры TTL, чтобы заставить его взаимодействовать с различными терминалами. Тестовый модуль предназначен для тестирования оборудования большой мощности, и вы можете наблюдать за накоплением интуитивно понятный процесс для маломощный(в пределах 100 Вт)испытание под нагрузкой. На модуле есть кнопка для сброса энергии, просто нажмите и удерживайте кнопку в течение 5 секунд и отпустите, затем нажмите кнопку еще раз, чтобы завершить сброс энергии. Это отображает через ПК или другие терминалы, и вы Вы можете скачать программное обеспечение для ПК. Для других терминалов это N и и d быть запрограммированным вами L f. Характеристики: Рабочее напряжение: 80 ~ 260 В переменного тока Испытательное напряжение: 80~ 260 В переменного тока Номинальная мощность: 100А22000Вт Рабочая частота: 4565Гц Точность измерения: 1,0 Размер доски: 7,3 х 3 х 2,3 см 2,87 х 1,18 х 0,9" Формат отображения: 1. Испытательный диапазон мощности: 0 ~ 22кВт 0 ~ 10 кВт, формат дисплея 0.000 ~ 9.999 10 ~ 22 кВт, формат дисплея 10.00 ~ 22.00 2. Испытательный полигон энергопотребления: 0 ~ 9999 кВтч 0 ~ 10 кВт-ч, формат дисплея 0,000 ~ 9,999 10 ~ 100 кВт-ч, формат дисплея 10,00 ~ 99,99 100 ~ 1000 кВт-ч, формат дисплея 100,0 ~ 999,9 1000 ~ 9999kWh и выше, формат дисплея 1000 ~ 9999 3. Диапазон испытаний напряжения: 80 ~ 260 В переменного тока Формат дисплея 110.0 ~ 220.0 4. Текущий испытательный диапазон: 0 ~ 100А Формат дисплея 00.00 ~ 99.99 функция: 1. В напряжение(В), текущий(К), средняя мощность(кВт), энергия (кВтч) измерение. 2. Сброс энергии нажатием одной кнопки. 3. Хранение данных при выключении питания(Сохраняйте накопленные данные об энергии перед выключением питания). 4. Функция отображения НА ПК(дисплей напряжение, ток, в среднем сила, энергия). 5. Функция связи с последовательным портом(Последовательный порт TTL может сообщать, читать и установить параметры с различными терминалами через USB-адаптер). Интерфейс дисплея: Он отображается через ПК или другие терминалы(нужно быть запрограммированным самостоятельно), Ниже приведены краткие сведения описание отображения каждого параметра: 1. напряжение(В) дисплей Измерьте и отобразите напряжение электрической сети. 2. ток(К) дисплей Измерение и отображение тока нагрузки (устройство). Текущее тестовое значение получено из начало 10мА, и этот модуль предназначен для тестирования оборудования большой мощности, если вам нужна текущая точность тестирования в уровне мА, это не рекомендуется. 3. энергии(кВтч) дисплей Измерение и отображение потребления накопительной мощности. Минимальная единица энергии измерение составляет 0,001 кВт-ч, что означает, что он начинает накапливаться от 1 Втч. Вы можете наблюдать накопительный интуитивно понятный процесс для маломощный(в пределах 100 Вт)испытание под нагрузкой. 4. Мощность(кВт) дисплей Измерение и отображение мощности нагрузки. Значение теста мощности от начало 0,001 кВт, что означает, что он начинает тестироваться с 1 Вт, и этот модуль предназначен для тестирования оборудования большой мощности, если у вас есть требование испытательной мощности в пределах 1 Вт, не рекомендуется. Связь с последовательным портом Этот модуль спроектирован с передачей данных последовательного порта TTL интерфейс, вы можете читать и устанавливать соответствующие параметры через последовательный порт. Если ему необходимо связаться с устройством, которое имеет USB или RS232 (например, компьютер), Требуется адаптер TTL. Ниже В таблице приведены протоколы связи этого модуля: функция Глава Данные1 Данные5 Сумма напряжение B0 С0 А8 01 01 00 (Компьютер отправляет команду для считывания значения напряжения) 1A А0 00 Е6 02 00 00 (Счетчик ответа значение напряжения 230.2V) 88 ток B1 С0 А8 01 01 00 (Компьютер отправляет команду для считывания текущего значения) 1Б A1 00 11 20 00 00 (Счетчик ответа текущее значение 17.32A) D2 Средняя мощность Би 2 С0 А8 01 01 00 (Компьютер отправляет команду для считывания среднего значения мощности) 1С A2 08 98 00 00 00 (Счетчик ответа, значение активной мощности составляет 2200 Вт) 42 Чтение энергии Б3 С0 А8 01 01 00 (Компьютер отправляет команду для считывания значения энергии) 1D A3 01 86 9ф 00 00 (Счетчик ответа энергетическая ценность 99999Wh) С9 Задать адрес модуля В4 С0 А8 01 01 00 (Компьютер отправляет команду для установки адреса, адрес 192.168.1.1) 1Е A4 00 00 00 00 00 (Счетчик отвечает, что адрес успешно установлен) A4 Установка порогового значения сигнала тревоги питания B5 С0 А8 01 01 14 (Компьютер отправляет команду для установки порогового значения сигнала тревоги питания) 33 A5 00 00 00 00 00 (Ответ счетчика пороговое значение сигнала питания было успешно установлено) A5 Иллюстрация протокола связи: 1. Установка адреса связи: 192.168.1.1 Отправить команду: B4 C0 A8 01 01 00 1E Данные ответа: А4 00 00 00 00 00 А4 уведомление: Приведенный выше пример иллюстрирует, что установка адрес связи как 192.168.1.1 (Пользователь может установить свой собственный адрес исходя из своих предпочтений и потребностей), отправка команд и автоматический ответ данные, как показано выше, данные выражены в шестнадцатиричный; последний байт отправляемых и отвечающих данных: 1E и A4, который является кумулятивная сумма. В отправке команд: B4 + C0 + A8 + 01 + 01 + 00 = 21E (шестнадцатиричный), Данные накопительной суммы 21E, возьмем последние два байта 1E в качестве данных кумулятивной суммы в отправка команд; в ответных данных: A4 + 00 + 00 + 00 + 00 + 00 = A4 (шестнадцатиричный), Данные накопительной суммы равны A4, которая является данные о совокупной сумме в ответе. 2. Установка порогового значения сигнала тревоги питания: 20 кВт Отправить команду: B5 C0 A8 01 01 14 33 Данные ответа: А5 00 00 00 00 00 А5 уведомление: 14 в команде отправки — пороговое значение сигнала тревоги (14 - это шестнадцатеричное представление данных, которое преобразуется в десятичное число равным 20). Значение сигнала тревоги питания этого модуля основано на кВт единиц, а минимальное значение тревоги составляет 1 кВт, максимальное значение равно 22кВт. 3. Считывание напряжения Отправить команду: B0 C0 A8 01 01 00 1A Данные ответа: А0 00 Е6 02 00 00 88 уведомление: Данные о напряжении ответа: D1D2D3 = 00 E6 02, 00 E6 представляют целый бит напряжения, 02 представляет десятичную часть напряжения, десятичное число равно одной цифре, преобразует 00 E6 в десятичное значение 230; конвертирует 02 до десятичной дроби равно 2, поэтому значение текущего напряжения составляет 230,2 В. 4. Читать текущую Отправить команду: B1 C0 A8 01 01 00 1B Данные ответа: А1 00 11 20 00 00 Д2 уведомление: Ответ текущих данных D2D3 = 11 20, 11 представляют целочисленный бит тока, 20 представляет десятичную часть тока, Текущая десятичная дробь состоит из двух цифр, преобразует 11 в десятичную 17; Преобразует От 20 до десятичной дроби равно 32, поэтому текущее значение равно 17,32 А. 5. Считывание мощности Отправить команду: B2 C0 A8 01 01 00 1C Данные ответа: А2 08 98 00 00 00 42 уведомление: Данные о питании ответа: D1D2 = 08 98, преобразует 08 98 в десятичное значение равно 2200, поэтому значение текущего напряжения составляет 2200 Вт. 6. Считывание энергии Отправить команду: B3 C0 A8 01 01 00 1D Данные ответа: A3 01 86 9F 00 00 C9 уведомление: Ответные энергетические данные D1D2D3 = 01 86 9F, преобразует 01 86 9F до десятичной дроби — 99999, поэтому накопленная энергия равна 99999 Втч. Иллюстрация сообщения 1. Подключите оборудование в соответствии с схемой подключения ниже. 2. После проводки, пожалуйста, выберите коммуникационный порт, программное обеспечение хост-компьютера этого модуля поддерживает коммуникационный порт: COM2\COM3\COM4, вы можете проверить через диспетчер устройств, если это не над коммуникационным портом, вы должны изменить его. Схема подключения: уведомление: 1. Это модуль для установки внутри помещения, его нельзя использовать на открытом воздухе. 2. Нагрузка может быть выше номинальной мощности. 3. Электропроводка не может быть неправильной. Загрузка программного обеспечения: http:pan.baidu.coms1pLMxK6J пароль: ффуй В коплект входит: 1 х модуль( USB-адаптер не входит) 1 x трансформатор тока(Случайный цвет) Это испытательный модуль электрического мониторинга, который можно использовать для проверки мощности, энергии, напряжения и тока. Подключение данного модуля разделено на 2 части: напряжение, токовое входное соединение и связь через последовательный порт, и вы можете использовать различные адаптеры TTL, чтобы обеспечить связь с различными терминалами Тестовый модуль предназначен для тестирования оборудования высокой мощности, и вы можете наглядно наблюдать процесс накопления для маломощного оборудования.(в пределах 100 Вт)испытание под нагрузкой На модуле есть кнопка для сброса энергии, просто нажмите и удерживайте кнопку в течение 5 секунд, затем отпустите, затем нажмите кнопку еще раз, чтобы завершить сброс энергии. Он отображается через ПК или другие терминалы, и вы можете скачать программное обеспечение для ПК. Для других терминалов его необходимо запрограммировать самостоятельно.
