Характерная черта:
1. Это DTMF аудиоконтроллер с четырьмя каналами, любой телефон или стационарный телефон с кодом клавиш DTMF дистанционно управляет замыканием и размыканием реле продукта.
2. Большинство смартфонов и функциональных телефонов используют DTMF-код
3. Рабочее напряжение DC 12V, с защитой от обратной полярности
4. В режиме ожидания 11-13 мА, 1 реле разомкнуто 44 мА, 2 реле разомкнуты 77 мА, 3 реле разомкнуты 110 мА, 4 реле разомкнуты 140 мА, 5 реле разомкнуты 170 мА, 6 реле разомкнуты 197 мА, 7 реле разомкнуты 223 мА, 8 реле разомкнуты 247 мА
5. Восемь режимов работы, Без блокировки (Мгновенный ),с автоматической блокировкой (Переключить),блокировка(Защелка), Задержка 5/20/60/120/250 секунд
Технические характеристики:
Характеристики:
Это аудиоконтроллер DTMF с четырьмя каналами, любой телефон или стационарный телефон с кодом клавиш DTMF удаленно управляет включением и выключением реле продукта.
Большинство смартфонов и функциональных машин используют DTMF-код.
Рабочее напряжение DC 12В, с защитой от обратной полярности.
В режиме ожидания 11-13 мА, 1 реле разомкнуто 44 мА, 2 реле разомкнуты 77 мА, 3 реле разомкнуты 110 мА, 4 реле разомкнуты 140 мА, 5 реле разомкнуты 170 мА, 6 реле разомкнуты 197 мА, 7 реле разомкнуты 223 мА, 8 реле разомкнуты 247 мА.
Восемь режимов работы, Без блокировки(Мгновенный ),с автоматической блокировкой (Переключить),блокировка(Защелка), Задержка 5/20/60/120/250 секунд.
Команда управления по умолчанию— 1/2/3/4/5/6/7/8. Пример: Поверните диск 1 для управления реле 1, диск 2 для управления реле 2, диск 3 для управления реле 3, диск 4 для управления реле 4; команды управления могут быть изменены на любые 1-4 бита.
Характеристики:
модель: АД22А08
Рабочее напряжение: 12 В постоянного тока
Размер: приблизительно. 94 х 62 х 18 мм / 3,7 х 2,44 х 0,7 дюйма
Максимальная загрузка: 10 А/250 В переменного тока, 10 А/125 В переменного тока, 10 А/30 В ПОСТОЯННОГО ТОКА, 10 А/28 В ПОСТОЯННОГО ТОКА, 10 А/12 В ПОСТОЯННОГО ТОКА
инструкции:
Вам нужны два телефона, один в качестве приемника (phone_1), другой в качестве передатчика (phone_2); мобильный телефон_1 подключен аудиокабелем DTMF 3,5 мм аудиоконтроллер (контроллер для питания), а затем с помощью phone_2 ( может быть стационарным телефоном) позвони на телефон_1, телефон_1 ответил, чтобы два телефона звонили друг другу; затем наберите 1/2/3/4/5/6/7/8 на клавиатуре телефона_2 для управления 8 реле .
Осторожно:
1.DTMF аудио контроллер должен использовать стабильную работу источника питания DC 12V(Рекомендации 2A или выше адаптера питания)
2. Управляйте контроллером удаленно с помощью мобильного телефона. Приемник должен быть телефоном с 3,5-миллиметровым аудиоинтерфейсом. Передатчиком может быть мобильный телефон или стационарный телефон.
3. В качестве приемника телефона необходимо вывести звук (не отключено), или они не будут управлять реле.
Глоссарий:
НЕТ:Нормальное открытие
COM:Общий терминал
Северная Каролина:Обычное подключение
Релеоткрыто: COM подключен НЕТ, но отключен NC
Релезакрыть: COM отключен НЕТ, но NC подключен COM.
Неблокировка(Мгновенный ): Наберите 1 (2/3/4 то же самое),эстафета 1 "Открытая", эстафета закрывается после задержки в 1 секунду
Самоблокирующийся: Наберите 1, реле 1 «Включить», наберите 1 еще раз, реле 1 «Выключить» и так далее
Блокировка: Циферблат 1, реле 1 "Открыть", другие реле "Выкл.";набрать 2, реле 2 «Открыть», другие реле «выкл.» и так далее
"Задержка": Циферблат 1, реле 1 "Открыть", реле 1 "Закрыть" через время
Выбор режима:
Восемь режимов работы, электрический утюг-перемычка (рисунок выше) на колодках
Монтажная схема:
1Управление 12-вольтовой цепью, схема подключения показана ниже. Нагрузка "LOAD" может быть светодиодными лампами, вентиляторами, моторами, маршрутизаторами и другим 12-вольтовым оборудованием.
Схема 2DC 1-110В или AC 85-265В, подключение показано ниже. Нагрузка"LOAD" может быть светодиодными лампами, вентиляторами, двигателями и другими видами переменного и постоянного тока.

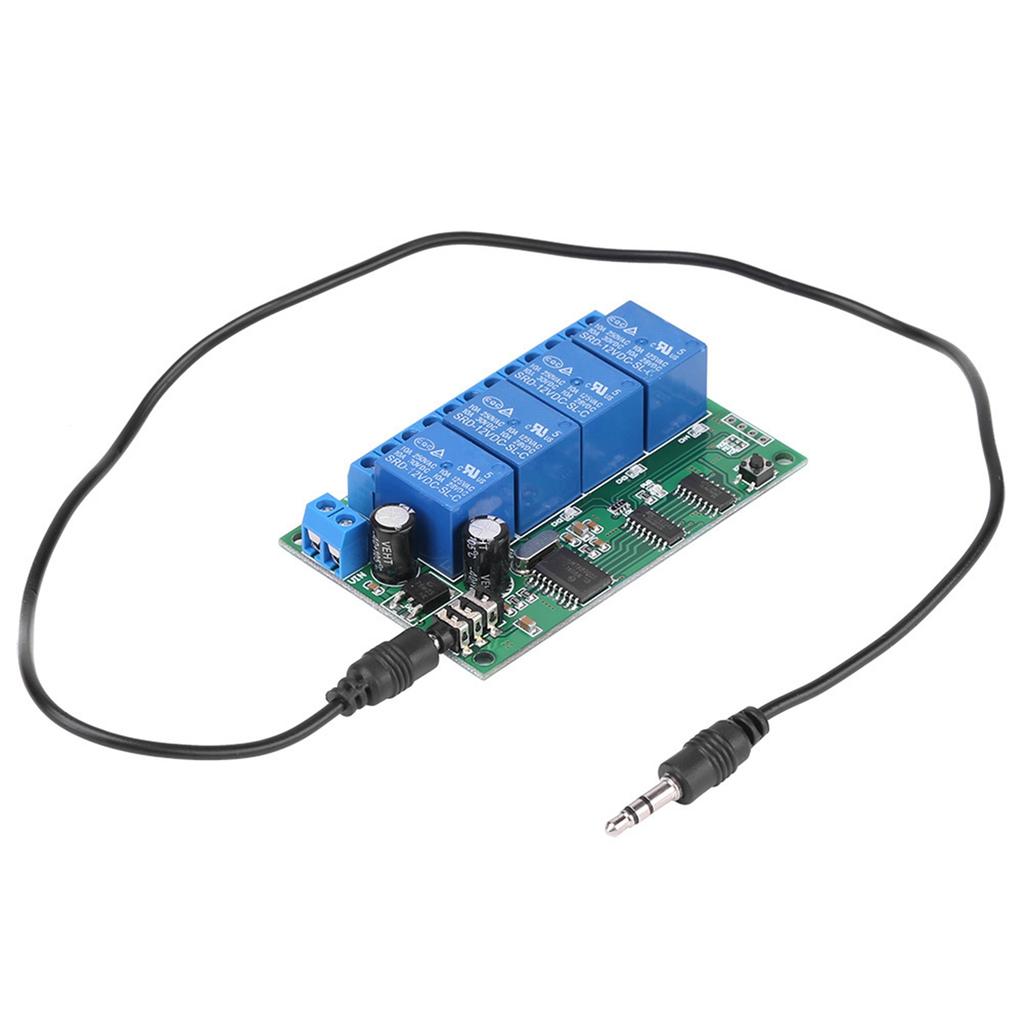

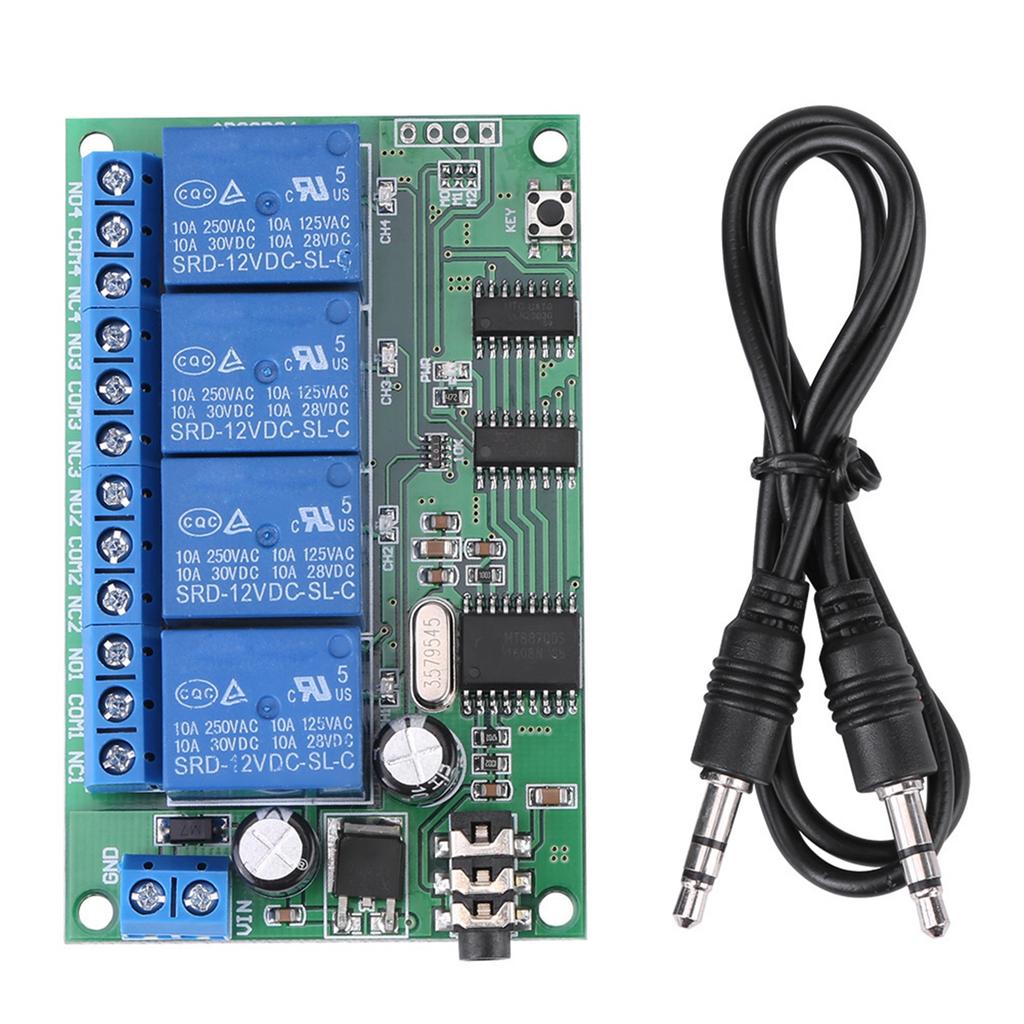

В коплект входит:
1 х релейный модуль
1 х 3,5 мм аудиокабель
