Характерная черта:
1. Устойчив к коррозии: Использует зонд из нержавеющей стали с неэлектролитической изоляцией, что гарантирует отсутствие электролиза и повышенную устойчивость к солевой щелочной коррозии.
2. Тонкое мастерство: Литье смолы на интерфейсе зонда для лучшей водо- и коррозионной стойкости, с вакуумной герметизацией с использованием эпоксидной смолы для улучшения герметичности.
3. Высокая производительность: Подключай и работай, обеспечивает быстрое время отклика, что позволяет мгновенно отображать данные в течение нескольких секунд после установки датчика в почву.
4. Водонепроницаемый: Водонепроницаемый и устойчивый к коррозии по стандарту IP68, может использоваться для расширенного динамического мониторинга, как зарытый в почву, так и непосредственно погруженный в воду.
5. Долгоиграющий: Возможно длительное закапывание в почву, устойчивость к электролизу и коррозии благодаря полной вакуумной герметизации, высокая точность и быстрота реагирования.
Технические характеристики:

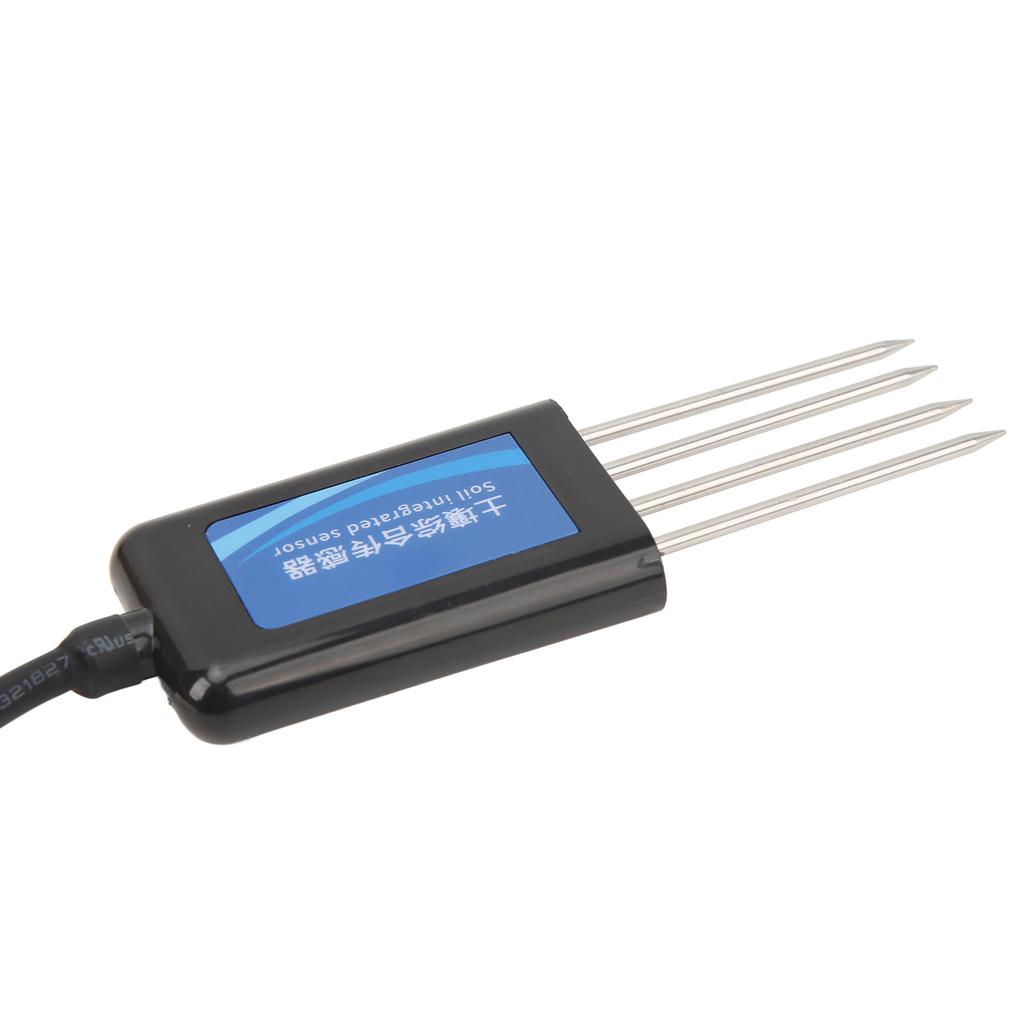

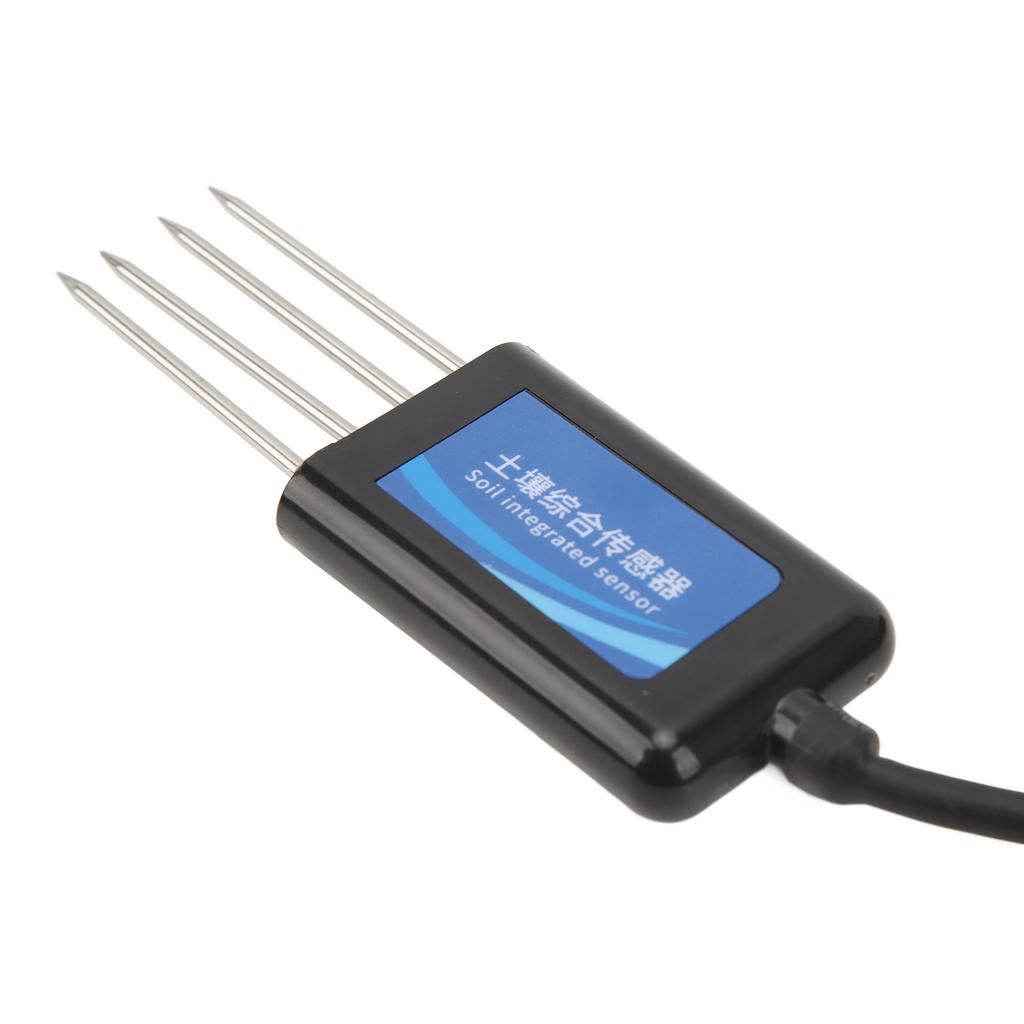

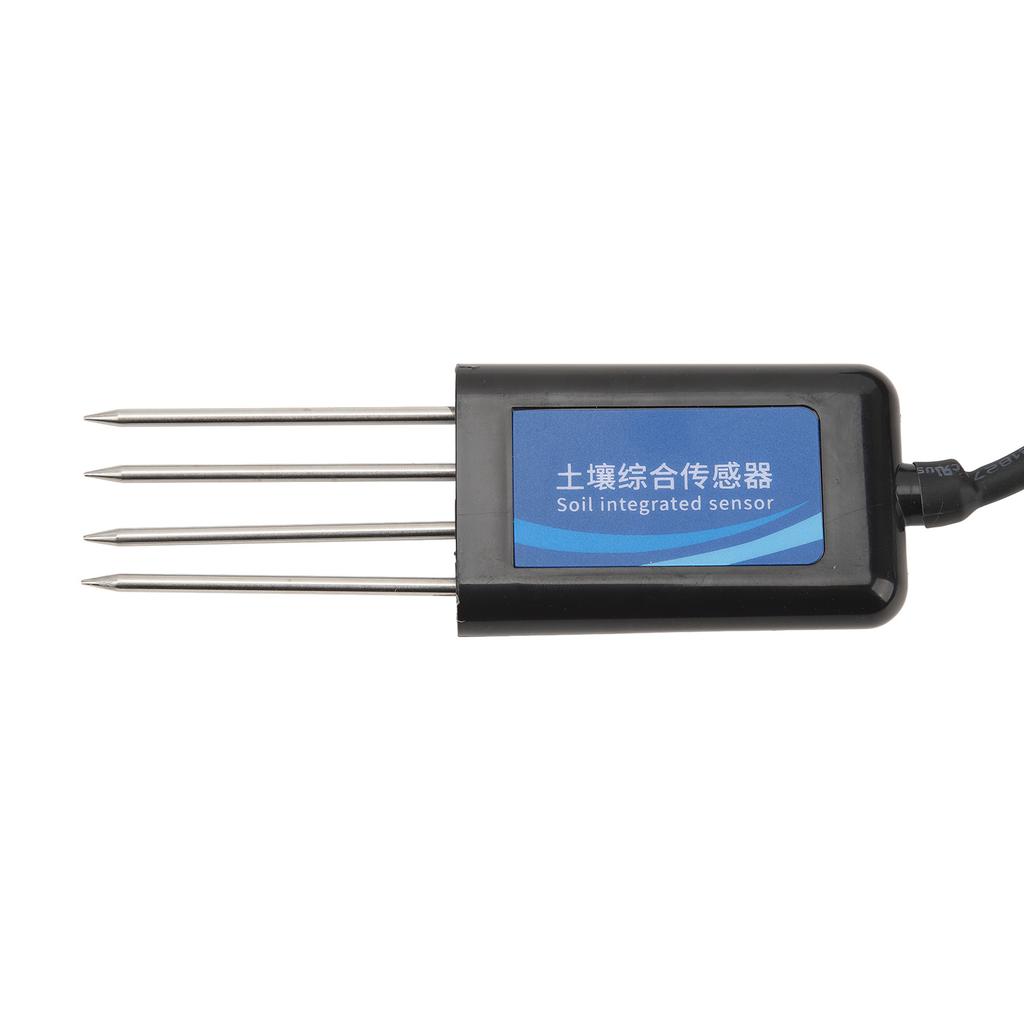

Тип объекта: Датчик почвенного NPK PH Материал: Нержавеющая сталь 304, пластикВес: приблизительно. 348 г/0,77 фунта. Водонепроницаемый класс: IP68
Размер: приблизительно. 133x60x45 мм/5,24x2,36x1,77 дюйма

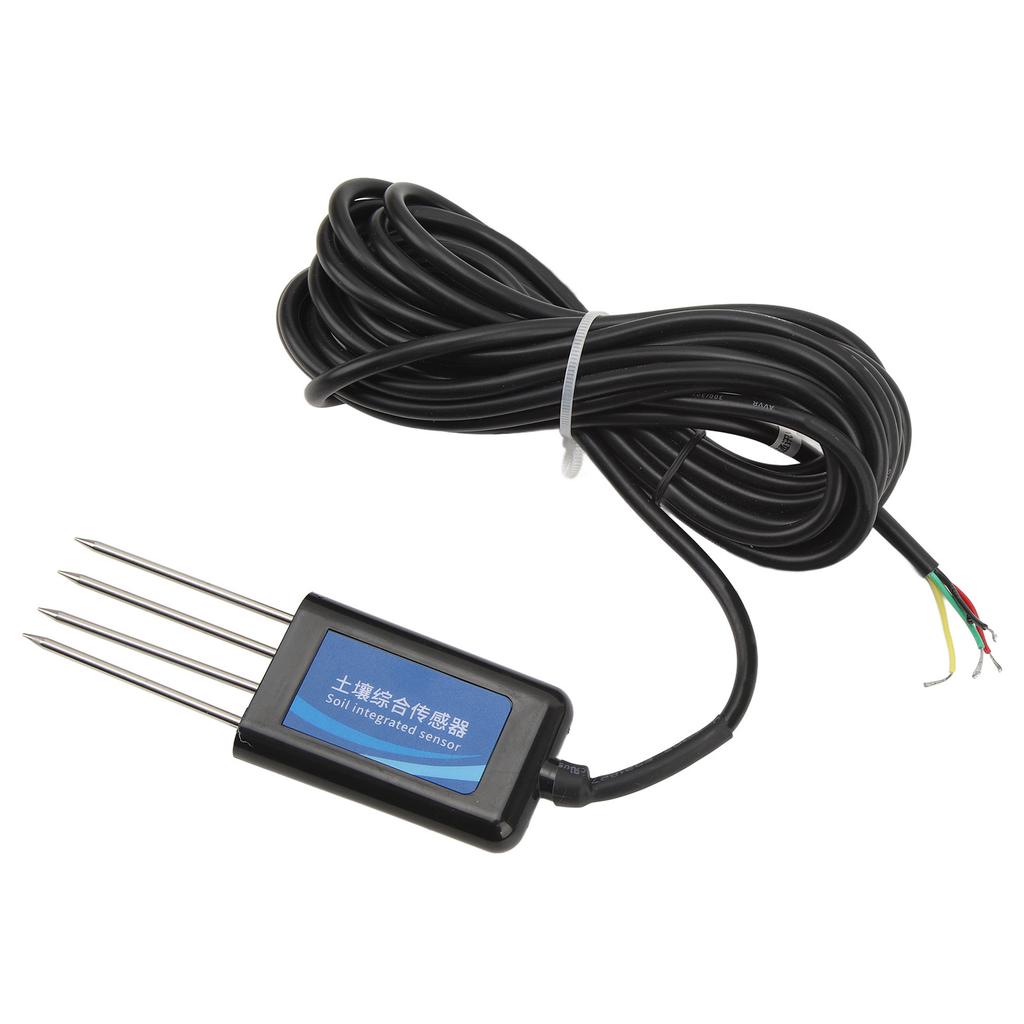

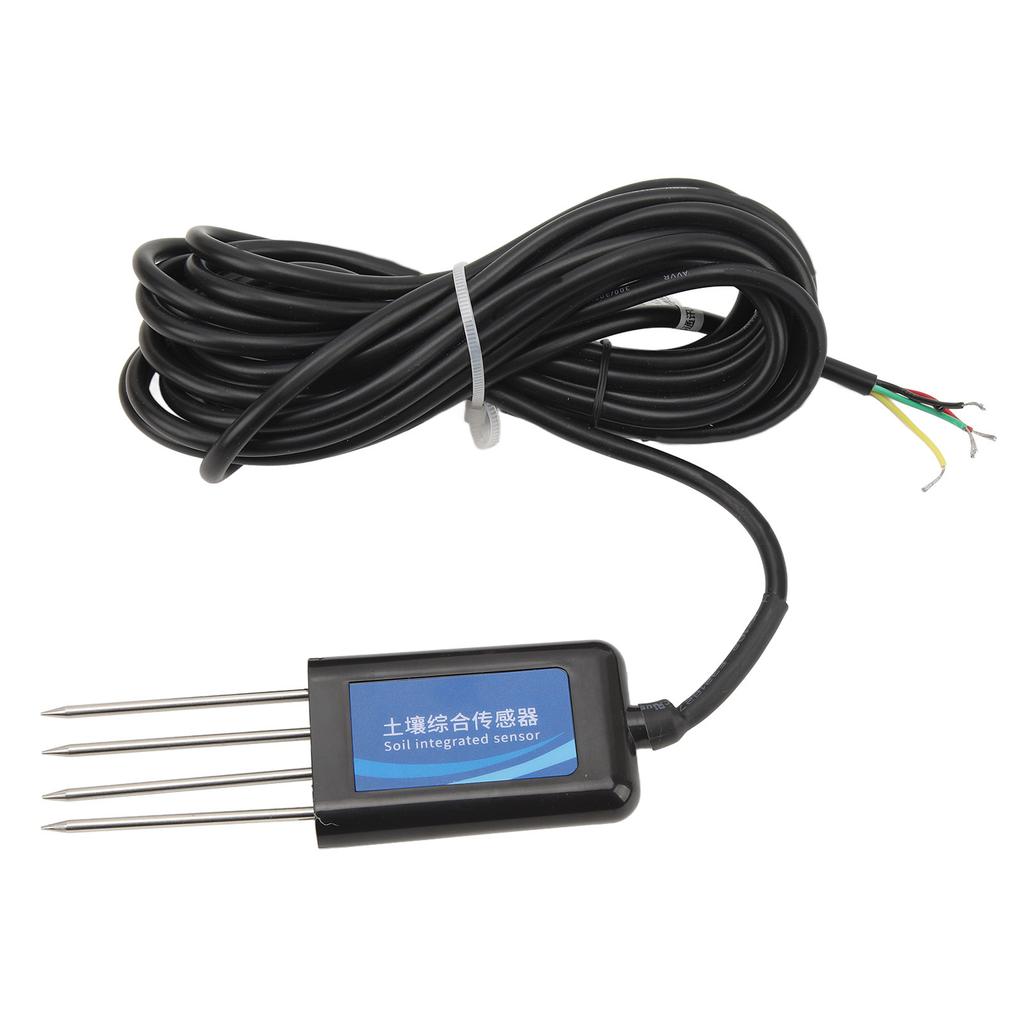

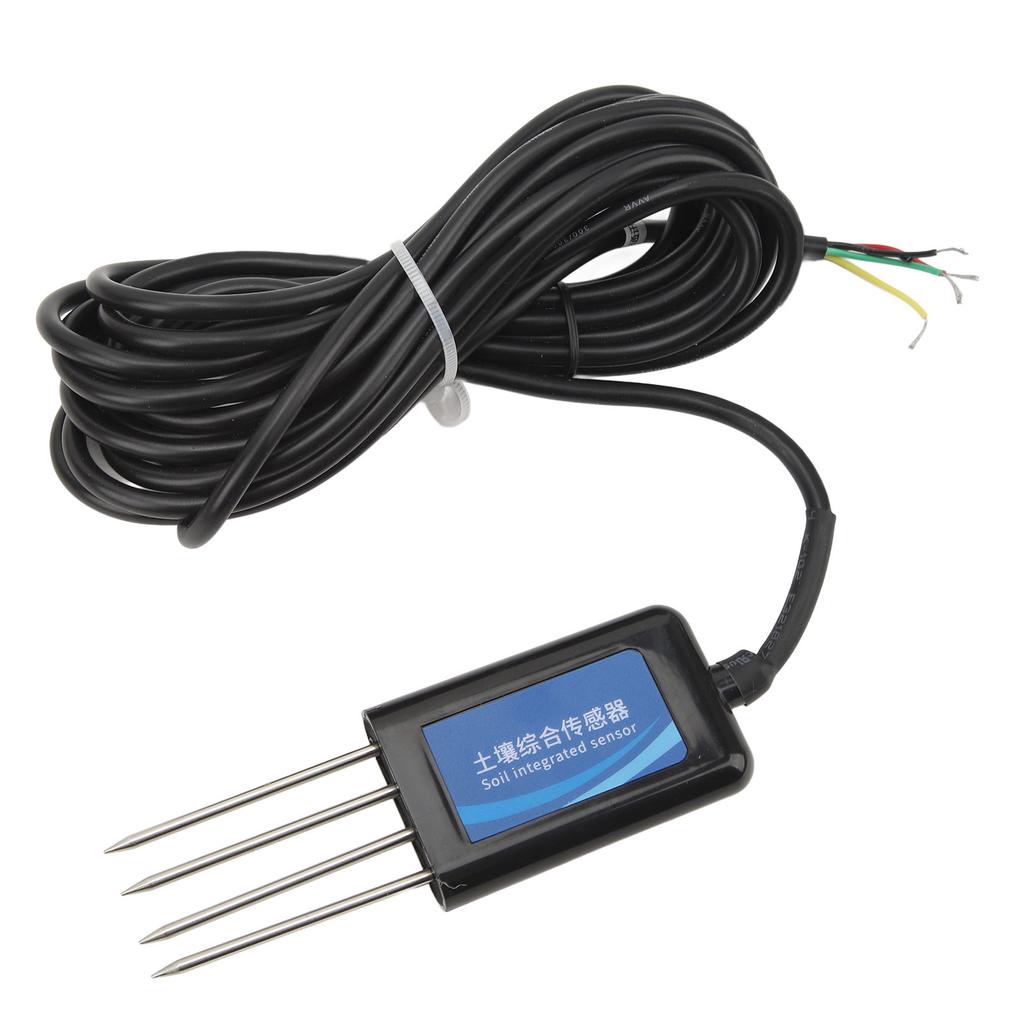

кабель: приблизительно. 5м/16.40ft
Встроенные датчики: Температура почвы, влажность почвы, NPK, проводимость
Тип: 485 (Для Modbus)
Напряжение источника питания: DC 9-30В
Грузоподъемность: Выходное сопротивление тока менее 250 Ом
Выходное сопротивление напряжения более 1 кОм
Диапазон измерения:
Влажность почвы: 0-60 процентов (объемное содержание влаги)
Температура почвы: -40-80 по Цельсию
проводимость: 0-20000us/см
НПК: 0-2000 мг/кг
точность:
Влажность почвы: +/-3% (Диапазон измерения 0-35 процентов)
+/-5% (Диапазон измерения 35-60 процентов)
Температура почвы: +/-0,5 по Цельсию
проводимость: +/-5%
НПК: +/-2% полной шкалы
разрешение:
Влажность почвы: 0.1процент
Температура почвы: 0.1 по Цельсию
проводимость: 1US/см
НПК: 1мг/кг
Рабочая обстановка: Температура почвы -40 по Цельсию ~ 80 по Цельсию ; влажность почвы менее 60 процентов
Класс защиты: IP68

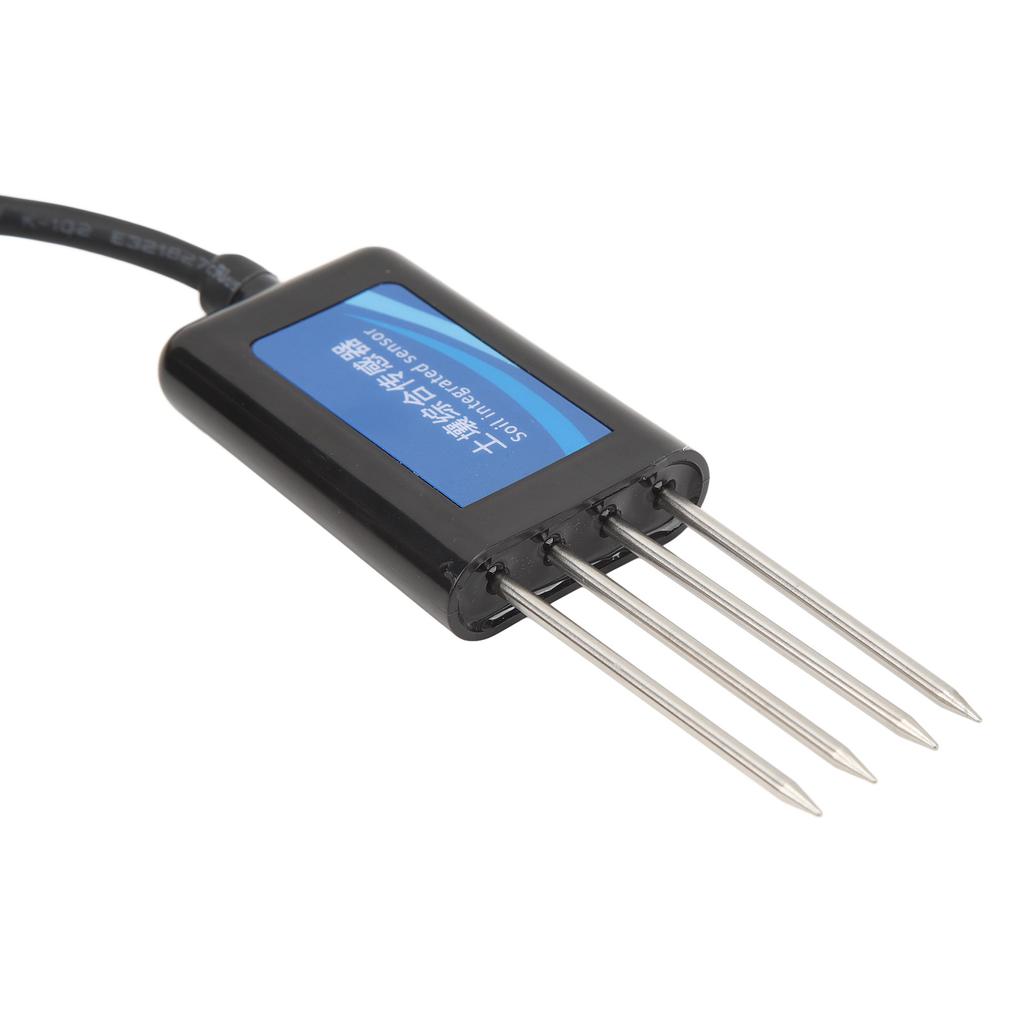

Материал зонда: Электрод из нержавеющей стали 304, пластика, антикоррозионного сплава алюминия и цинка
Область применения:Научные эксперименты, водосберегающее орошение, теплицы, цветы и овощи, пастбища, быстрые измерения почвы, выращивание растений, очистка сточных вод, хранение зерна, измерение влажности и температуры различных частиц.
Метод подключения:
Последовательность строк по умолчанию:

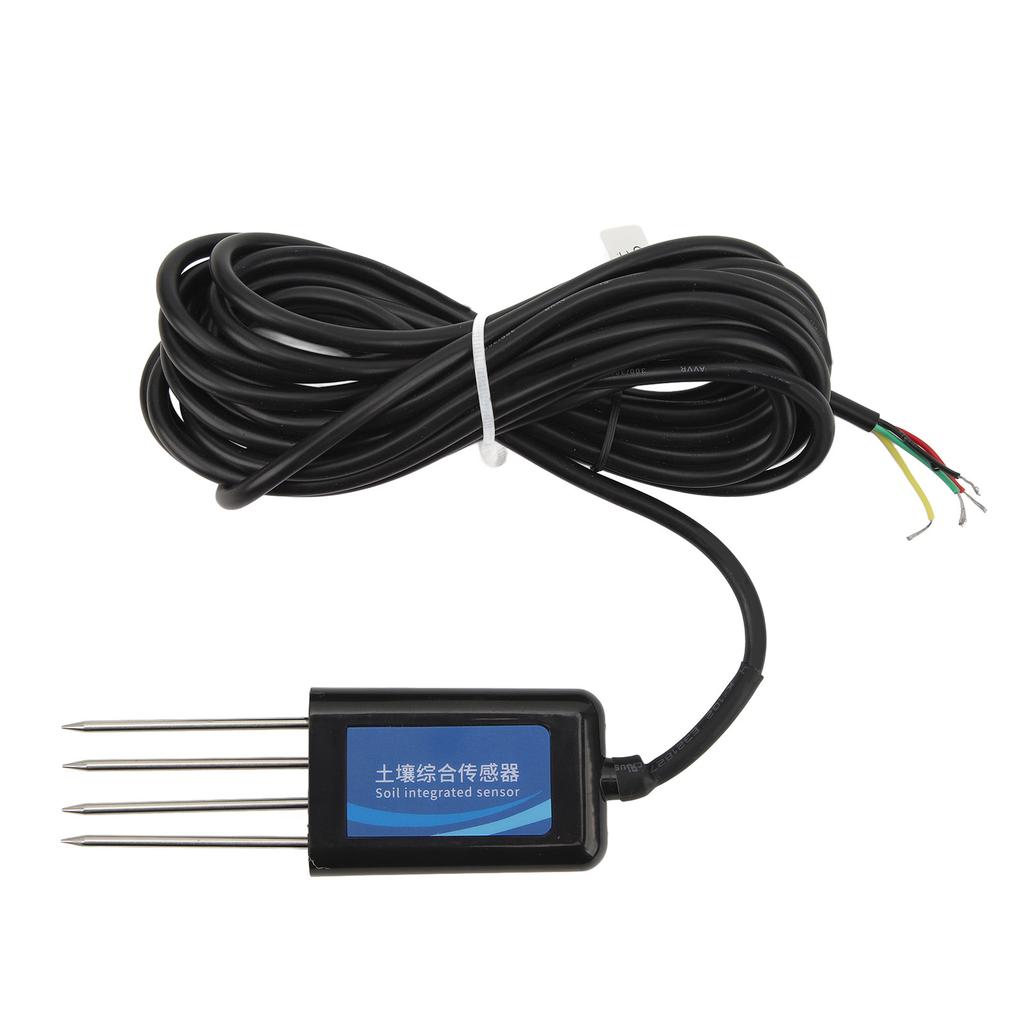

Цвет линии и выходной сигнал
красный: Напряжение и ток: Положительный полюс питания, RS485: Положительная мощность
черный: А+
желтый: В-
зеленый: Напряжение и ток: Отрицательное питание, RS485: Мощность отрицательная
Описание протокола связи с датчиками:
При подключении нескольких датчиков к ПЛК, настройке или подключении к программируемому сборщику данных рекомендуется использовать стандартный протокол ModBus-RTU. (шестнадцатеричная отправка и получение).
Стандарт для протокола связи ModBus-RTU
1. Формат последовательного порта
8 бит данных, 1 стоповый бит, без бита четности, скорость передачи данных 9600 бит/с, программное обеспечение отладки последовательного порта настроено на отправку и прием в шестнадцатеричном формате, интервал между двумя сеансами связи составляет не менее 1000 мс, CRC в руководстве — это бит четности, 2 слова Festival.
2. Адрес регистрации
Универсальный датчик почвы YGC-SM может интегрировать до 8 элементов почвы, а именно температуру почвы, влажность почвы, электропроводность, а также содержание азота, фосфора и калия в почве.. Каждый элемент имеет свой собственный адрес регистра.
Соответствие между адресами регистров и каналами в MODBUS следующее::
Адрес регистрации и данные о проходах:
0x0000: Канал 1 (общий вес) Подписанный номер (-40 ~ 80 по Цельсию ), 0x7FFF (недействительный/пропущенный)
0x01 0x2C=30,0 по Цельсию
0x0001: Канал 2 (почва влажная) Подписанный номер (0~60 процентов ), 0x7FFF (недействительный/пропущенный)
0x01 0x23=29.10x0002: Канал 3 (проводимость) Подписанный номер (0-20000) мкс/см, 0x7FFF (недействительный/пропущенный)
0x01 0xF4=500мкс/см
0x0005: Канал 6 (содержание азота) Подписанный номер (0-2000) мг/кг, 0x7FFF (недействительный/пропущенный) 0x00 0xE1=225 мг/кг
0x0006: 7 канал (содержание фосфора) Подписанный номер (0-2000) мг/кг, 0x7FFF (недействительный/пропущенный) 0x00 0x64=100 мг/кг
0x0007: Канал 8 (содержание калия) Подписанный номер (0-2000) мг/кг, 0x7FFF (недействительный/пропущенный) 0x00 0xA0=160 мг/кг
Исправление проблем :
Отображаемое значение прибора неверно при выводе аналогового сигнала или сигнала RS485. Правильные данные могут быть не получены из-за проблем с проводкой или сбоев последовательного порта связи.. Проверьте правильность и надежность подключения, занят ли последовательный порт и правильные ли настройки последовательного порта.;
Список пакетов:
1 x
Датчик уровня азота, фосфора и калия в почве
уведомление:
1. Пожалуйста, проверьте целостность упаковки и соответствие модели товара выбранному вами варианту.;2. Не подключайте проводку к сети, после проверки и исправления проводки ее можно включать.;3. Длина линии датчика повлияет на выходной сигнал продукта, не меняйте продукт по своему усмотрению во время использования, если есть необходимость в изменении, пожалуйста, свяжитесь с производителем.;4. Датчик является точным устройством, пожалуйста, не разбирайте его самостоятельно при использовании, не допускайте контакта поверхности датчика с острыми предметами или едкими жидкостями, чтобы не повредить изделие.;5. При измерении зонды должны быть вставлены в почву.6. Избегайте прямого попадания на датчик прямых солнечных лучей, которые могут привести к повышению температуры, а также обратите внимание на молниезащиту при использовании в полевых условиях.7. Не сгибайте сильно, не прикладывайте силу к датчику, не тяните сильно или многократно за провод датчика, это приведет к отсоединению основания линии датчика и не будет подлежать ремонту.8. Из-за наличия в воздухе радиочастотного электромагнитного излучения не рекомендуется длительное время находиться в состоянии электричества.9. При измерении слоя замерзшего льда значение влажности будет низким и неточным, поэтому требуется компенсация пользователем.. Этот продукт подходит для измерения обычной желтой земли, чернозема и красной земли.. Он не подходит для измерения абсолютной влажности соляных, щелочных, песчаных или других порошкообразных объектов с большим содержанием соли.10. Влажность почвы, рассчитанная этим датчиком, представляет собой объемную влажность почвы. (также известно как объемная влажность почвы), что люди называют «влажностью почвы» и «влажностью почвы» в общепринятом смысле. Влажность почвы рассчитывается как отношение объема воды в почве к объему почвы.. 0 процентов представляет собой полностью сухую почву без какой-либо влаги, а 60 процентов представляет собой 100 объемов с
