Описание:
- Он может преобразовывать сигнал частотного импульса в аналоговый сигнал напряжения, преобразовывать частотный сигнал 0-1 кГц в выходное напряжение 0-10 В
- Регулировка
- частота может изменять выходное напряжение, может быть применена к интерфейсу
- преобразование между ПЛК и преобразователем частоты или согласование интерфейса
- управление случаями, такими как карта управления движением и преобразователь частоты и т. Д.
- Регулировочный потенциометр может калибровать отношения между частотой и напряжением
- Входной порт сигнала принимает изоляцию оптопары, что гарантирует хорошую антипомеханическую способность
- Ф/В
- модуль преобразователя, время отклика около 0,3-0,5 с. Если частота
- регулируется за один раз с большим запасом, определенное время отклика
- необходимый.
Технические характеристики:
- Рабочее напряжение: 13,5В-30В
- Диапазон входных частот: 0-1КГЦ
- Диапазон выходного напряжения: 0-10V
- Размер: приблизительно. 35мм x 33мм x 14мм
- Инструкции по использованию
- VCC: Рабочий блок питания
- GND: Силовое заземление
- F: Входной частотный импульсный сигнал
- GND: входное заземление
- ВУТ: выходное соответствующее напряжение
- GND: Выходная земля; Общая основа для модулей
- Подключите рабочее напряжение к VCC и GND. Не переворачивайте его, чтобы избежать повреждения платы и устройства.
- Подключите частотный импульсный сигнал к F, и на VOUT будет соответствующее выходное напряжение.
- Соответствие входных и выходных данных: 100 ГЦ = 1 В, 1 кГц = 10 В.
- Если есть отклонение в соответствии между использованием, отрегулируйте потенциометр на плате для калибровки.
- Точность модуля составляет 1%, и он не может быть применен к полям, которые имеют высокие требования к точности.
- Вход разной частоты, выход будет соответствовать определенному напряжению.
- Ввод
- уровень импульсов может быть 5В, 12В, 24В, последовательный резистор не нужен. Но если вы
- частота входного сигнала, время должно быть более 0,5с
- Если вы хотите использовать его с ПЛК, он поддерживает NPN.. Пожалуйста, убедитесь, что есть провод GND
- Если вы хотите использовать его с кодировщиком, он требует постоянного вращения энкодера более 0,5 с
В коплект входит:

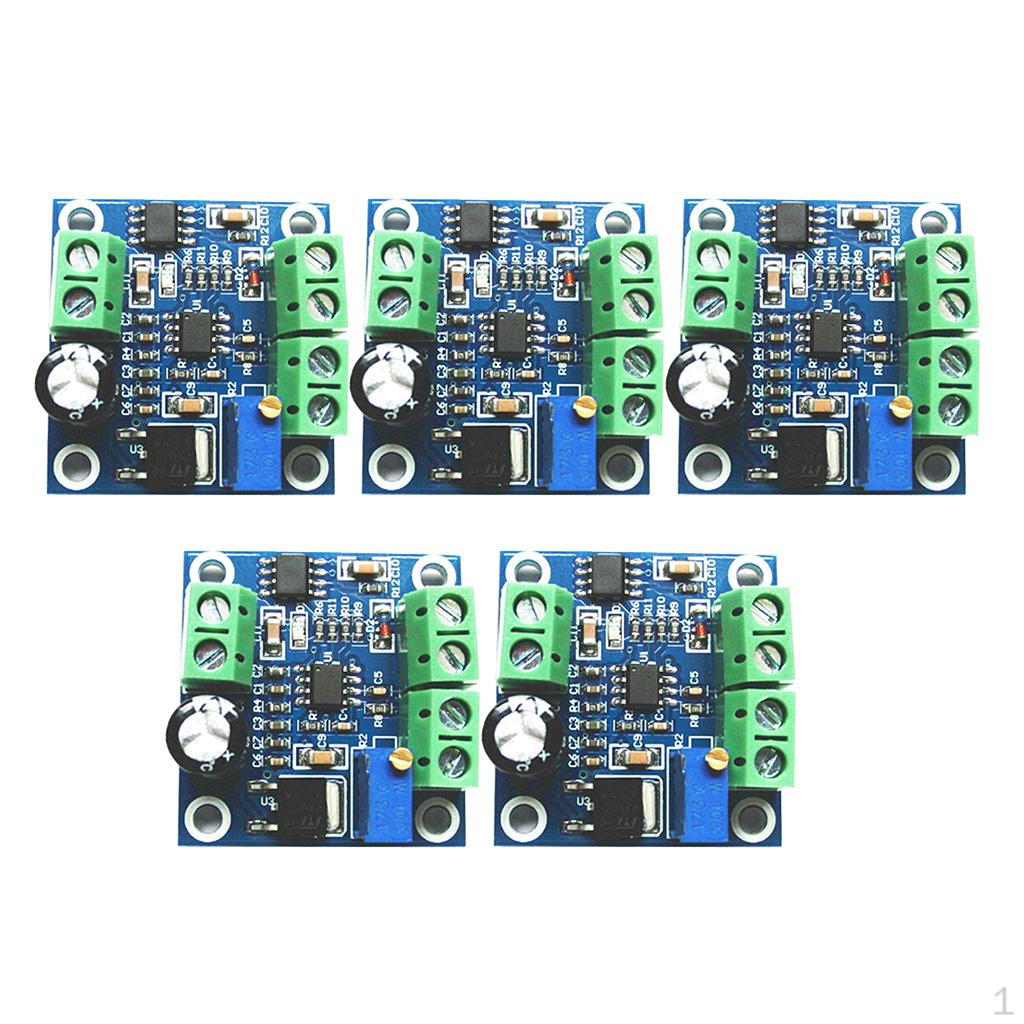

5 штук Модуль преобразователя частоты в напряжение
