Высокие опасения по химическим веществам : Никто
заявка : Контроллер зарядного устройства
Номер модели : Контроллер заряда солнечной батареи
Происхождение : Китай
Сертификация : ЕС
Контроллер заряда солнечной батареи Повышение напряжения MPPT Регулируемый водонепроницаемый с дисплеем 24-85V
Характерная черта:
1. ФУНКЦИЯ ОТСЛЕЖИВАНИЯ В РЕАЛЬНОМ ВРЕМЕНИ: Тип MPPT подходит для солнечных панелей различного напряжения, с высокой эффективностью отслеживания MPPT в режиме реального времени
2. ВЫСОКАЯ ЭФФЕКТИВНОСТЬ ПРЕОБРАЗОВАНИЯ: Принята высокоэффективная структура схемы синхронного выпрямителя, которая имеет высокую эффективность преобразования в среде зарядки с низким энергопотреблением
3. РЕГУЛИРУЕМЫЙ ПО НАПРЯЖЕНИЮ И ВОДОНЕПРОНИЦАЕМЫЙ: Выходное напряжение регулируется, поддерживает кислотные и литиевые батареи и т. Д.. Водонепроницаемый, пыленепроницаемый, ударопрочный
4. НЕСКОЛЬКО СРЕДСТВ ЗАЩИТЫ: Светодиодный дисплей напряжения и тока, эффективность более или равна 95%, с защитой от короткого замыкания, защитой от перегрева и защитой от напряжения

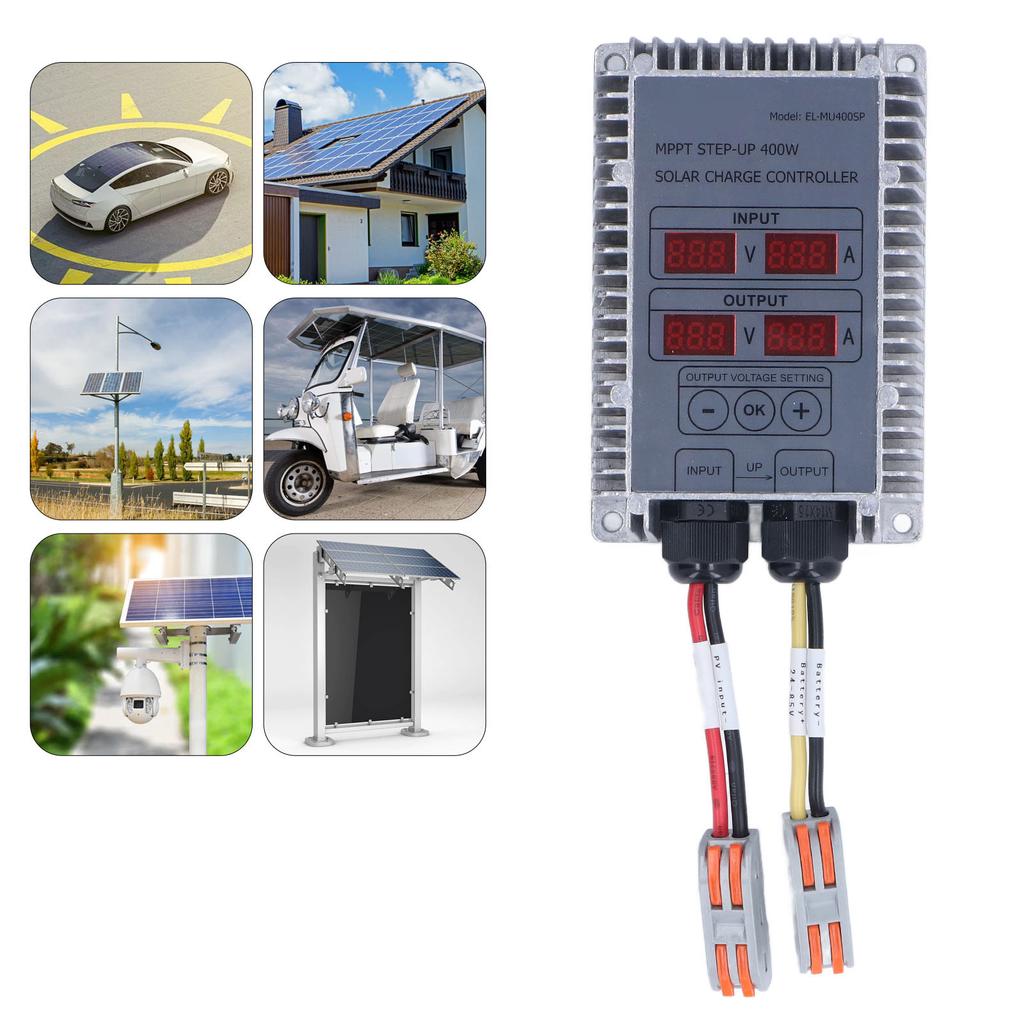

5. ШИРОКИЙ СПЕКТР ПРИМЕНЕНИЯ: Подходит для солнечных контроллеров уличного освещения, солнечных зарядных устройств, солнечного электрического велосипеда, солнечных электрических трехколесных велосипедов, солнечных игрушечных автомобилей, бытовых солнечных панелей, солнечного мониторинга и других сценариев использования
Технические характеристики:
Тип объекта: Контроллер заряда солнечной батареи

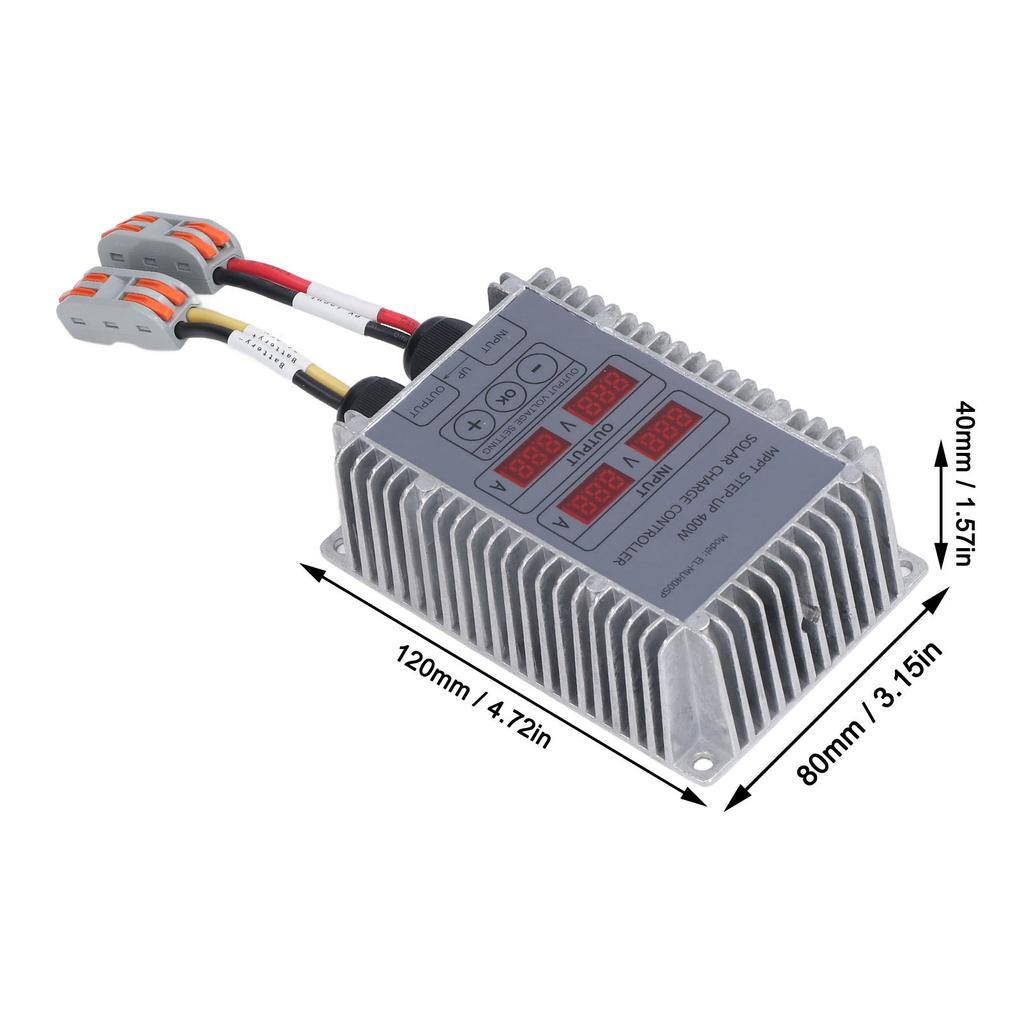

Размер товара: приблизительно. 120 х 80 х 40 мм / 4,72 х 3,15 х 1,57 дюйма
КПД: ≥95%
Шум: Использует: Солнечные контроллеры уличного освещения, солнечные зарядные устройства, солнечный электрический велосипед, солнечные электрические трехколесные велосипеды, солнечные игрушечные автомобили, бытовые солнечные панели, солнечный мониторинг и другие сценарии использования
Вес: 485 г / 17,1 унций(ок.)
Применимая батарея Все виды батарей (зарядное напряжение между 24-85 В)
Подходит для параметров фотоэлектрической панели Напряжение холостого хода 18 В-55 В
Максимальное напряжение питания 17В-55В
Входная мощность фотоэлектрического модуля зарядки 200 Вт/300 Вт/400 Вт
Входное напряжение фотоэлектрических модулей 18-55 В
Входное напряжение слежения за фотоэлектрическими модулями 17 В-55 В
Выходное напряжение на аккумулятор 24-85 В (регулируемый)
Выходной ток батареи Максимальный 15А
Потери нагрузки 0,35 Вт
Регулировка напряжения 1%
Регулирование нагрузки 1%
Модуль защиты Защита от пониженного напряжения аккумулятора Есть
Защита от короткого замыкания клеммы аккумулятора Есть
Защита от переполюсовки аккумулятора Нет
Защита от перегрузки по току Есть
Температурная защита Есть
Класс защиты IP66
Рабочая температура -40℃~+65℃ 1. ЗАЩИТА ОТ ПЕРЕГРЕВА
Когда внутренняя температура контроллера MPPT превышает 100 °C, контроллер MPPT снижает выходную мощность. Если внутренняя температура продолжит повышаться до 110°C, контроллер MPPT автоматически выключит выход. Когда внутренняя температура контроллера MPPT ниже 85°C, контроллер MPPT автоматически возобновляет работу.
2. ЗАЩИТА ОТ КОРОТКОГО ЗАМЫКАНИЯ
При неожиданном коротком замыкании на выходе контроллера MPPT контроллер MPPT автоматически выключает выход и автоматически возвращается к нормальному состоянию после удаления короткого замыкания.
3. ЗАЩИТА ОТ ПОНИЖЕННОГО НАПРЯЖЕНИЯ НА ВХОДЕ
Когда входное напряжение контроллера MPPT ниже 15 В, MPPT отключается и автоматически возобновляет работу после того, как входное напряжение будет нормальным.
4. НАСТРОЙКА ФУНКЦИИ АКТИВАЦИИ ВЫВОДА
Когда контроллер MPPT покидает завод, функция активации выходного напряжения включена. То есть, когда выходная клемма подвешена, выходное напряжение закрыто, а выходное напряжение показывает мигание «0».. При обнаружении доступа к аккумулятору выход автоматически активируется и отображается текущее зарядное напряжение. Если функция активации вывода не требуется в некоторых конкретных приложениях, пользователь может нажать клавишу [OK] пять раз, чтобы отключить функцию активации.. В это время столбец выходного напряжения будет отображать «OPE» в течение 3 секунд, указывая на то, что операция прошла успешно.. Таким образом, контроллер MPPT будет выводить напряжение непосредственно после включения питания.. Если вам нужно перезапустить функцию активации вывода, нажмите клавишу [OK] еще пять раз, чтобы включить функцию активации вывода. В это время столбец выходного напряжения будет отображать «действие» в течение 3 секунд, указывая на то, что операция прошла успешно.. После установки функции активации вывода система сохранит ее автоматически, и она будет работать в соответствии с режимом, установленным в прошлый раз при повторном включении питания.
Как пользоваться:

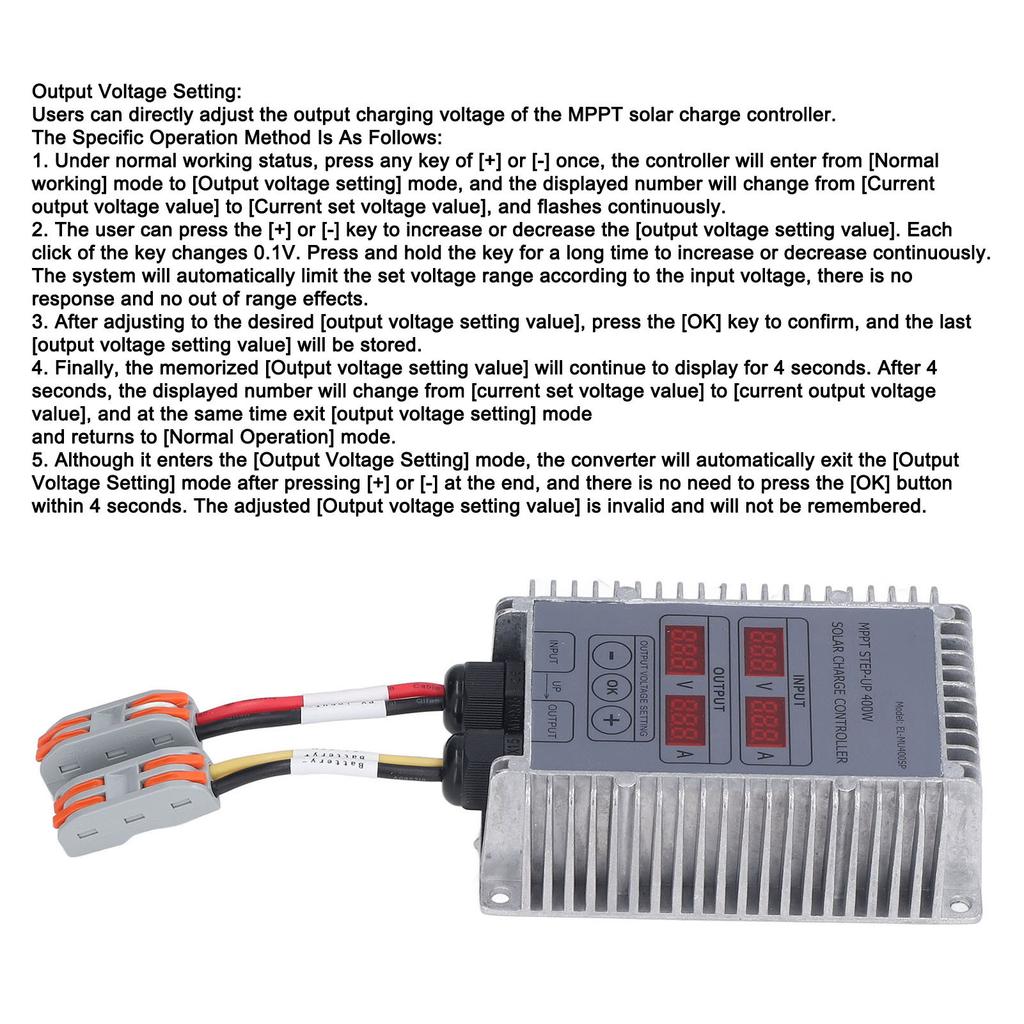

Настройка выходного напряжения:Пользователи могут напрямую регулировать выходное зарядное напряжение солнечного контроллера заряда MPPT. Конкретный метод работы следующий::1. В нормальном рабочем состоянии нажмите любую клавишу [+] или [‑] один раз, контроллер перейдет из режима [Нормальная работа] в режим [Настройка выходного напряжения], а отображаемое число изменится с [Текущее значение выходного напряжения] на [Текущее заданное значение напряжения] и будет непрерывно мигать. 2. Пользователь может нажать клавишу [+] или [‑], чтобы увеличить или уменьшить [значение настройки выходного напряжения]. Каждое нажатие клавиши изменяет 0,1 В. Нажмите и удерживайте клавишу в течение длительного времени, чтобы увеличивать или уменьшать непрерывно. Система автоматически ограничит диапазон установленного напряжения в соответствии с входным напряжением, нет никакой реакции и нет эффектов выхода за пределы диапазона. 3. После настройки на желаемое [значение настройки выходного напряжения] нажмите клавишу [OK] для подтверждения, и последнее [значение настройки выходного напряжения] будет сохранено. 4. Наконец, запомненное [значение настройки выходного напряжения] будет продолжать отображаться в течение 4 секунд. Через 4 секунды отображаемое число изменится с [текущее установленное значение напряжения] на [текущее значение выходного напряжения], и в то же время выйдет из режима [настройка выходного напряжения] и вернется в режим [нормальной работы]. 5. Хотя он входит в режим [настройка выходного напряжения], преобразователь автоматически выйдет из режима [настройка выходного напряжения] после нажатия [+] или [‑] в конце, и нет необходимости нажимать кнопку [OK] в течение 4 секунд. Отрегулированное [значение настройки выходного напряжения] недействительно и не будет сохранено.
Список пакетов:
1 x Контроллер заряда солнечной батареи
1 х Руководство пользователя
