Характеристики:
от 0,1 секунды до 999 минут, плавная регулировка.
Широкий диапазон напряжений питания
и (6 ~ 30 В), поддерживает питание micro USB 5.0V.
Функция аварийной остановки Onekey с защитой от обратной полярности для предотвращения выгорания.
Добавьте спящий режим, без операции в течение 5 минут, автоматически выключите дисплей и нажмите любую кнопку, чтобы разбудить его.
Можно задать различные параметры OP, CL и LOP, которые независимы и сохраняются отдельно.
Все параметры настройки автоматически сохраняются после выключения питания.
Технические характеристики:

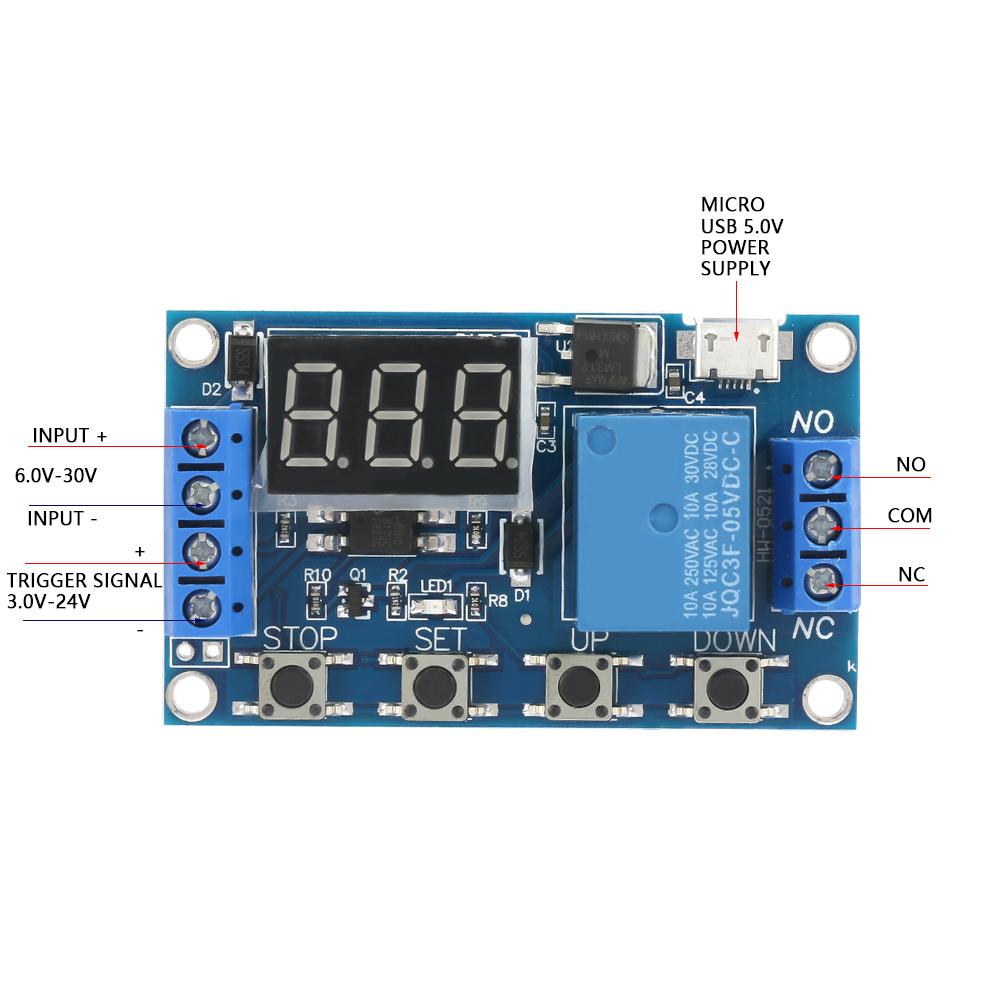

Напряжение питания: DC 630 В, поддерживает питание micro USB 5.0 В
Триггерный сигнал: Высокий уровень (3,0 В24 В) (Сигнал и система не используют один и тот же порт GND.)
Выходная мощность: Постоянный ток 30 В 5 А, переменный ток 220 В 5 А
Статический ток: 20 мА
Рабочий ток: 50мА
Жизнь: >100 000 раз
Рабочая температура: 40 ~ 85
цельсию
Размер: 6,2*3,8*1,7 см 2,44*1,5*0,67 ом
Вес: приблизительно. 27g
Инструкция:
1. Рабочий режим:
P1: После срабатывания сигнала реле открывается на время «OP», а затем отключается; во время "ОП", следующим образом::
П1.1: сигнал срабатывает снова, недопустимый
П1.2: сигнал срабатывает снова, перезапустите тайминг
П1.3: Подайте сигнал запуска, реле замкнется на время «CL», затем разомкнется на время OP; После завершения синхронизации отключите реле;
П3.1: Подайте сигнал запуска, реле размыкается на время «OP», затем замыкается на время CL», затем рабочие циклы; если в течение цикла снова подавать триггерный сигнал, реле открывается, останавливается синхронизация; время циклов ( "ЛОП") может быть установлен.
П3.2: После включения питания не требуется сигнал запуска, реле открывается на время «OP», затем закрывается на время «CL», затем циклы работы; время циклов ( "ЛОП") может быть установлен.
П4: Функция удержания сигнала: При наличии триггерного сигнала, синхронизация снята, реле остается включенным; когда сигнал исчезает, после времени «OP» реле выключено; если во время синхронизации срабатывает другой сигнал, синхронизация будет очищена.
2. Как установить диапазон времени:
После установки значения параметра в интерфейсе выбора режима, коротко нажмите кнопку "STOP", чтобы установить диапазон времени;
XXX. диапазон времени: От 1 секунды до 999 секунд.
XX.X диапазон времени: от 0,1 секунды до 99,9 секунды
X. X. X. диапазон времени: От 1 минуты до 999 минут.
3. Описание параметра:
"OP" включенное время, "CL" выключенное время, "LOP" время цикла (1999 раз, "" означает бесконечный цикл).
Эти параметры независимы друг от друга, но являются общими для каждого режима.
В главном интерфейсе (дисплей 000), короткое нажатие кнопки "SET" отобразит "OP" ( "КЛ", "ЛОП") и соответствующее время XXX;
Если режим (например, режим P1.1, P1.2, P1.3) только имеет время "OP", короткое нажатие клавиши "SET" для отображения только "OP" и соответствующего времени;
Некоторые модели (например, режим P3.1, P3.2) имеют параметры "OP", "CL", "LOP", короткое нажатие кнопки "SET" отобразит "OP" и соответствующее время, "CL" и соответствующее время, "LOP" и соответствующее количество раз;
4. Как задать параметры:
1. Сначала определите требуемый режим работы.
2. Модуль включен, дисплей в текущем режиме работы (Режим P1.1 по умолчанию), затем введите основной интерфейс; нажмите и удерживайте кнопку "SET" в течение 2 секунд, чтобы войти в интерфейс выбора режима; затем нажмите кнопку «ВВЕРХ», «ВНИЗ», чтобы выбрать режим (П1.1 ~ П4).
3. Выберите режим (например, P3.2), затем нажмите кнопку "SET", параметр для установки мигает ( "OP" время включения, "CL" время выключения, "LOP" циклы ( "" представляет бесконечный цикл)), Нажмите(или нажмите и удерживайте) Кнопка "UP", "DOWN" для настройки значения параметра; Затем нажмите клавишу «STOP», чтобы установить положение десятичной запятой и выбрать диапазон синхронизации (от 0,1 секунды до 999 минут); нажмите кнопку "SET" для установки следующих параметров текущего режима, метод такой же, как и выше.
4. После того, как параметры установлены, нажмите и удерживайте кнопку «SET» в течение 2 секунд, затем текущий режим промигнет один раз, а затем вернется к основному интерфейсу, что означает, что параметры успешно установлены.
Основной интерфейс: Если реле не находится в рабочем состоянии, оно отображает "000" без десятичной запятой), если он находится в рабочем состоянии, он имеет десятичную запятую.
Экран выбора режима: Нажмите и удерживайте кнопку "SET" для входа; после настройки нажмите и удерживайте кнопку «SET», чтобы выйти обратно в основной интерфейс.
5. Реле включения режима:
1. ON: Реле позволяет включиться в режиме «OP»;
2. OFF: Реле запрещено включаться и всегда выключено;
В основном интерфейсе нажмите кнопку «STOP», чтобы переключиться между ON и OFF, текущее состояние будет мигать, а затем вернитесь к основному интерфейсу. (Эта функция является функцией аварийной остановки, нажмите кнопку, чтобы отключить реле)
6. Режим сна:
1. Спящий режим "CP": Нет операции в течение пяти минут, цифровой дисплей автоматически выключается, программа работает как обычно;
2. "Од" Обычный режим: цифровой дисплей включается все время;
Нажмите и удерживайте кнопку «STOP» в течение двух секунд, чтобы переключить состояние «CP» и «Od», текущее состояние начнет мигать, а затем произойдет возврат к основному интерфейсу.
Список пакетов:

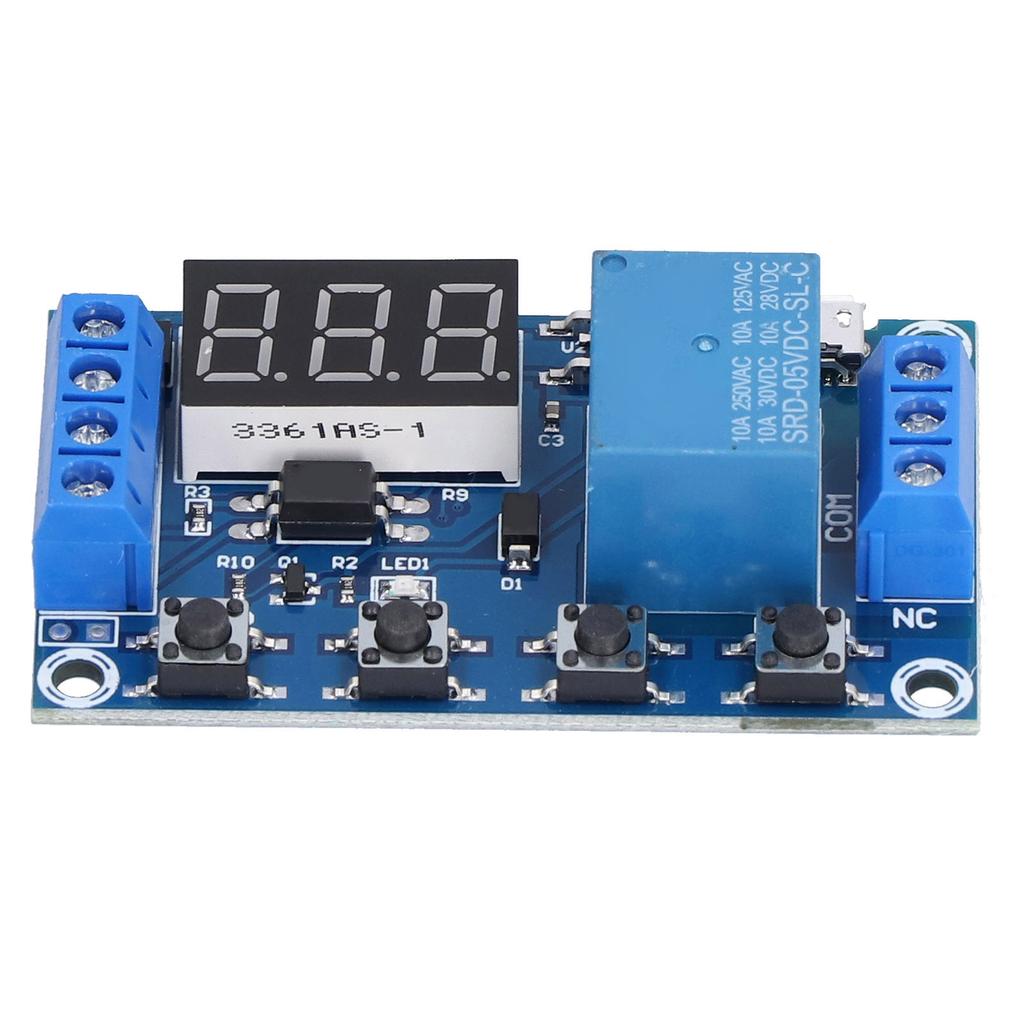

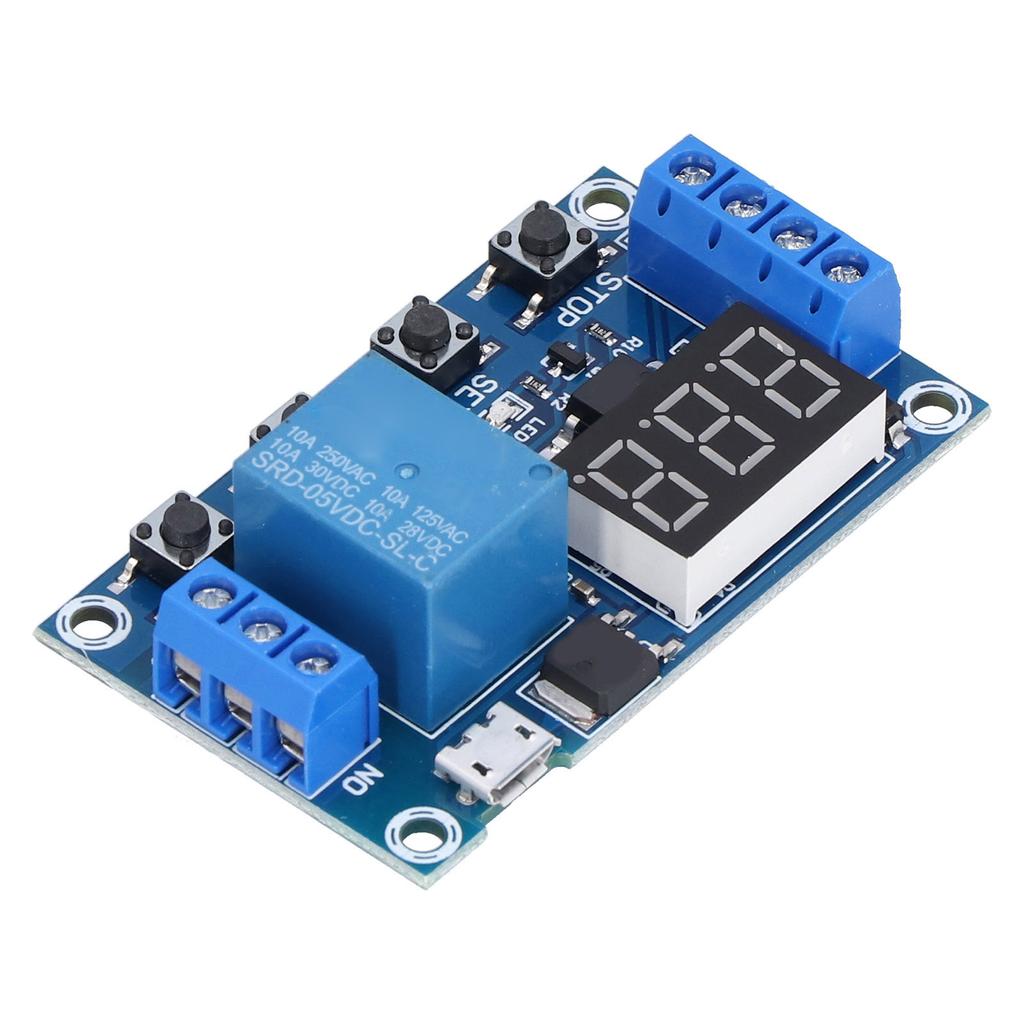

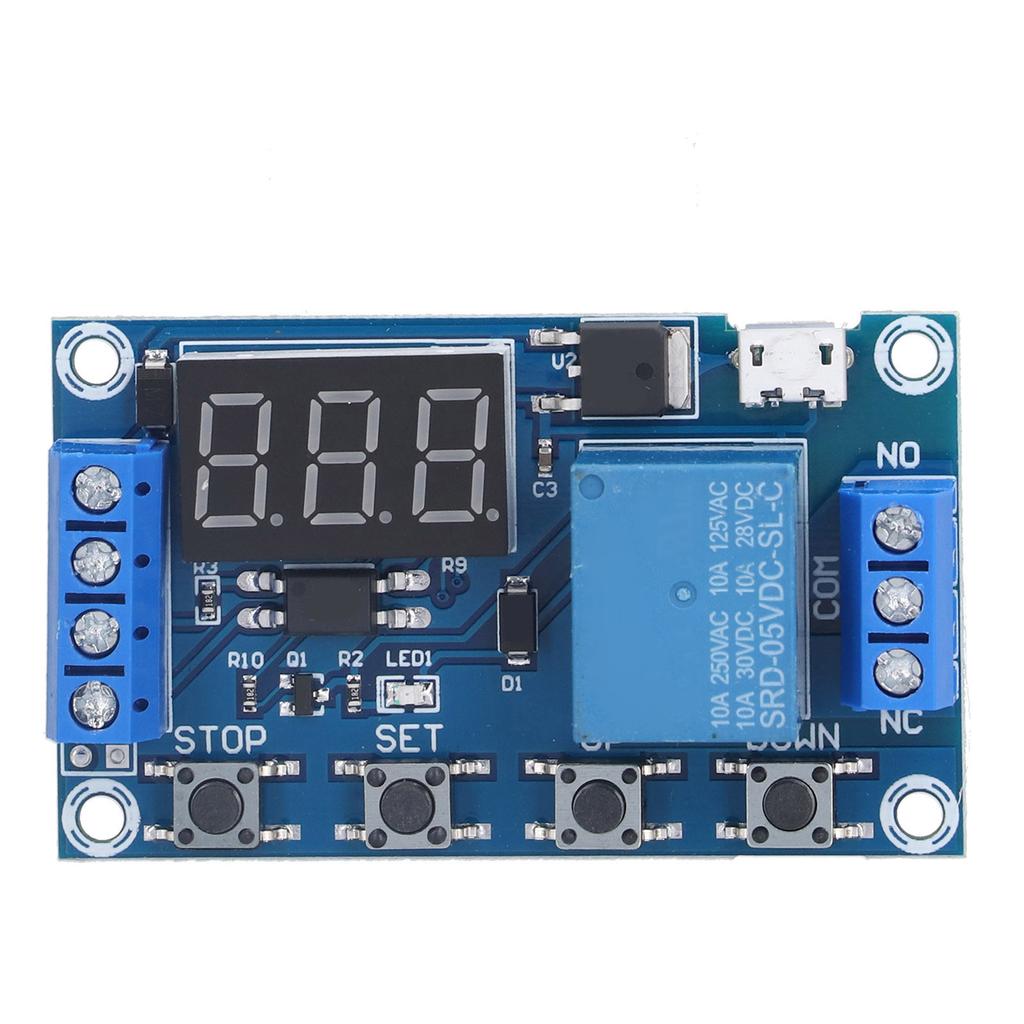

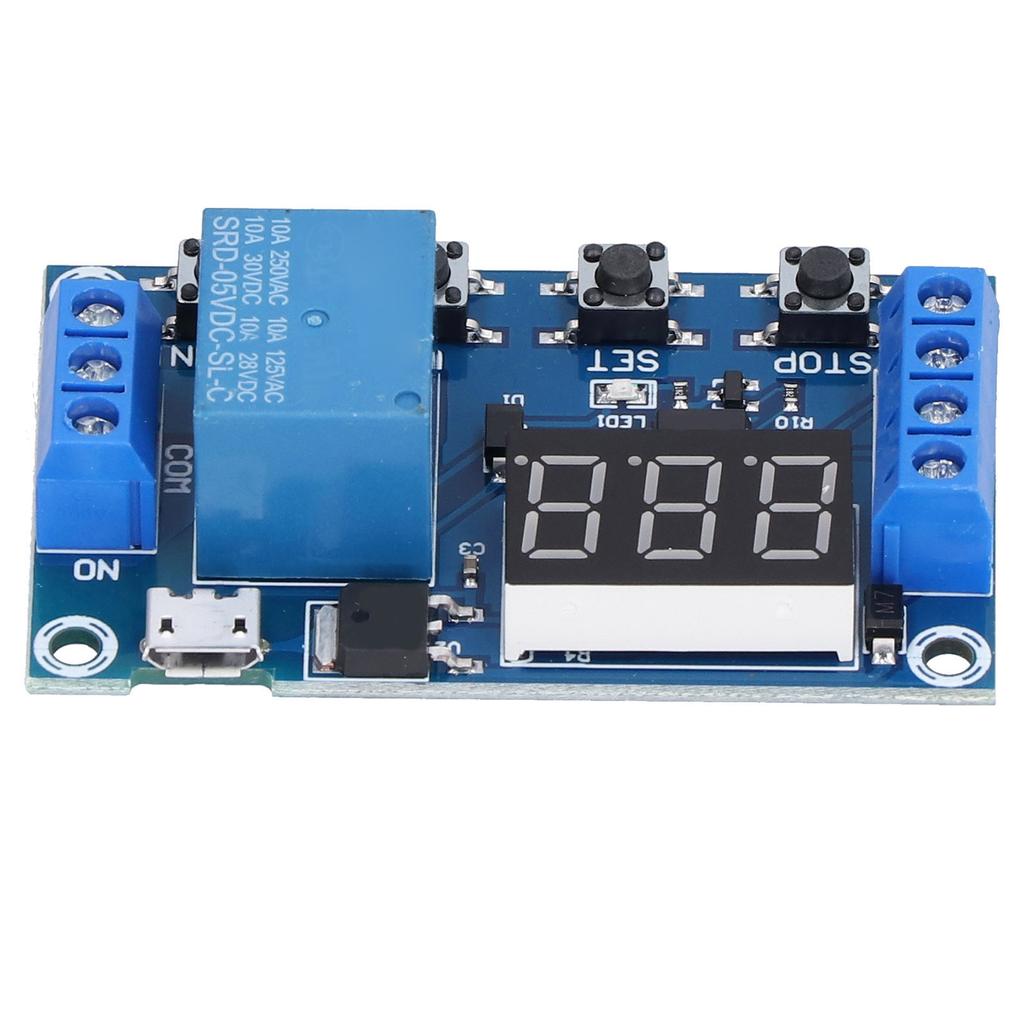

1 * Модуль реле таймера
Плавная регулировка от 0,1 секунды до 999 минут.
Широкое напряжение питания (6 ~ 30 В), поддерживает питание micro USB 5.0V.
Функция аварийной остановки Onekey с защитой от обратной полярности для предотвращения выгорания.
Добавьте спящий режим, без операции в течение 5 минут, автоматически выключите дисплей и нажмите любую кнопку, чтобы разбудить его.
Могут быть установлены различные параметры OP, CL и LOP, которые являются независимыми и?сохраняется отдельно.
