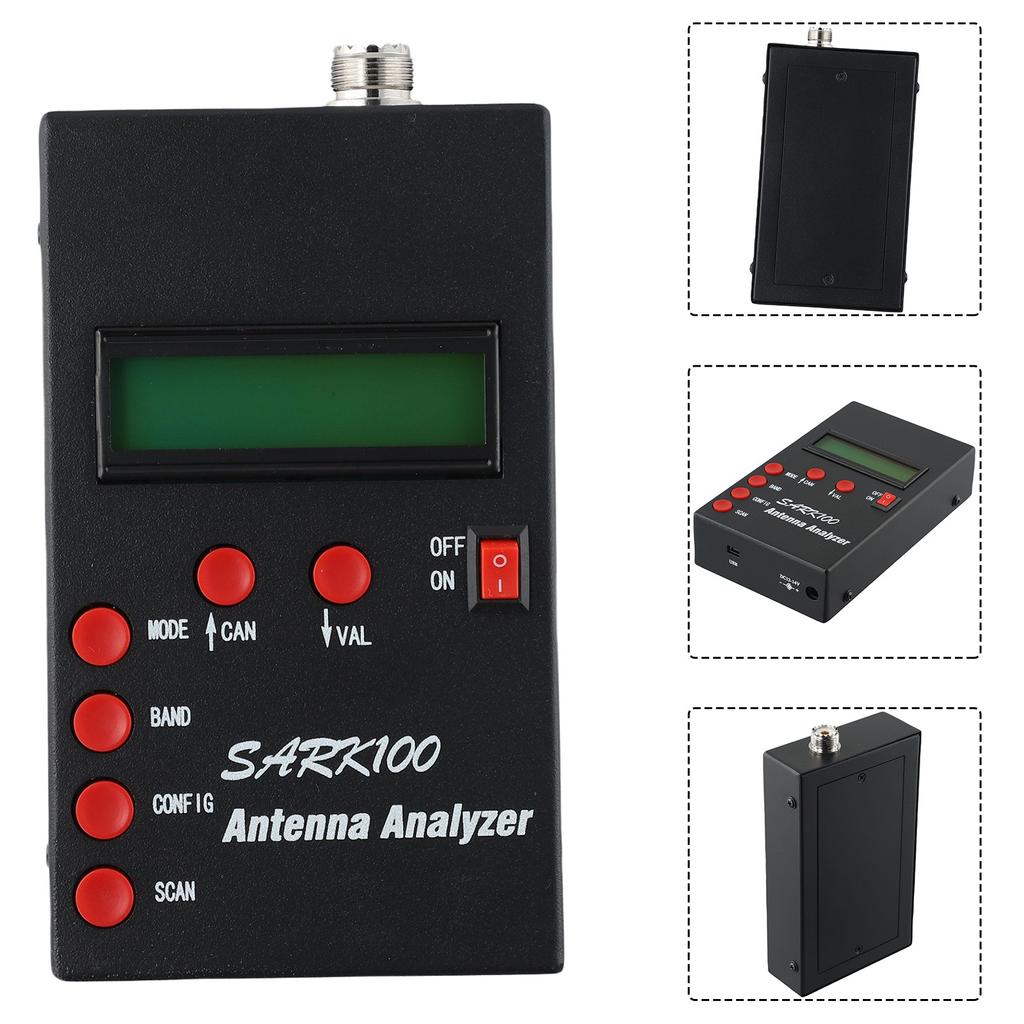

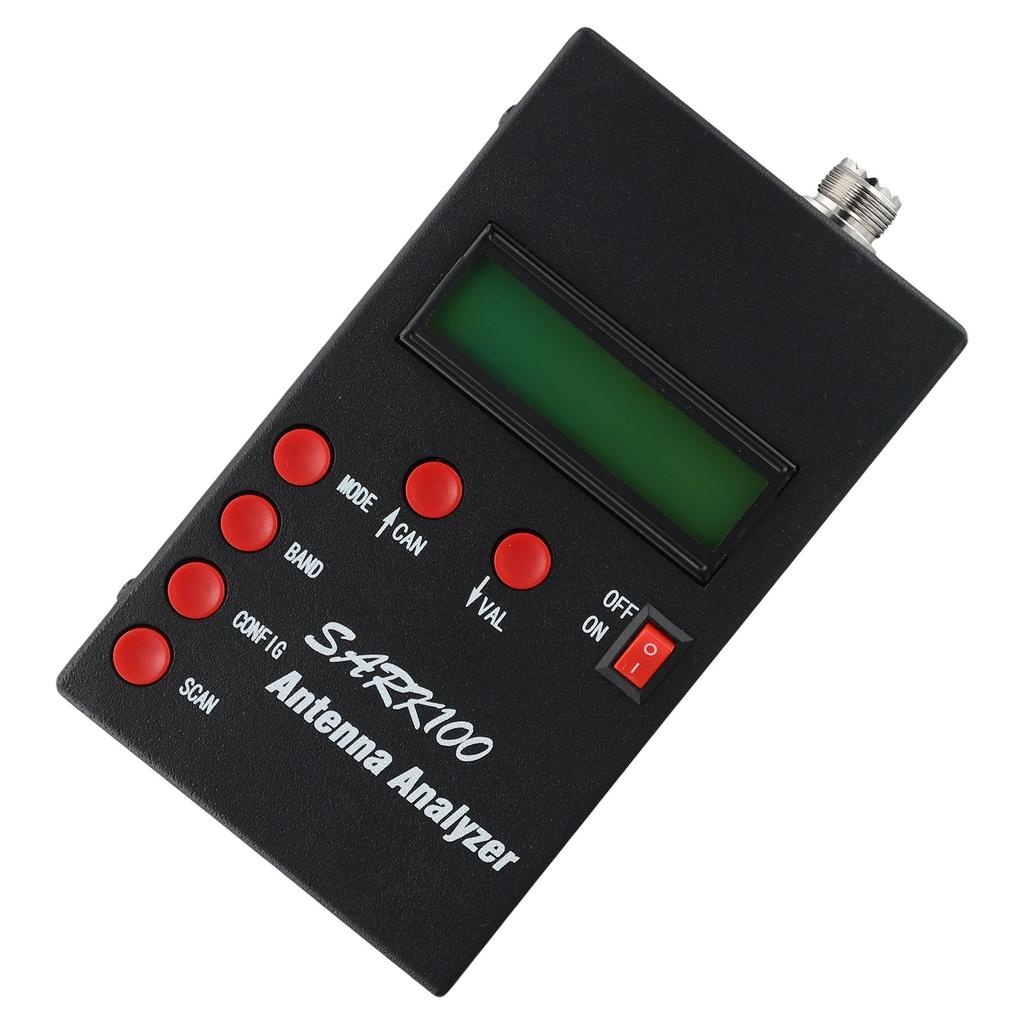

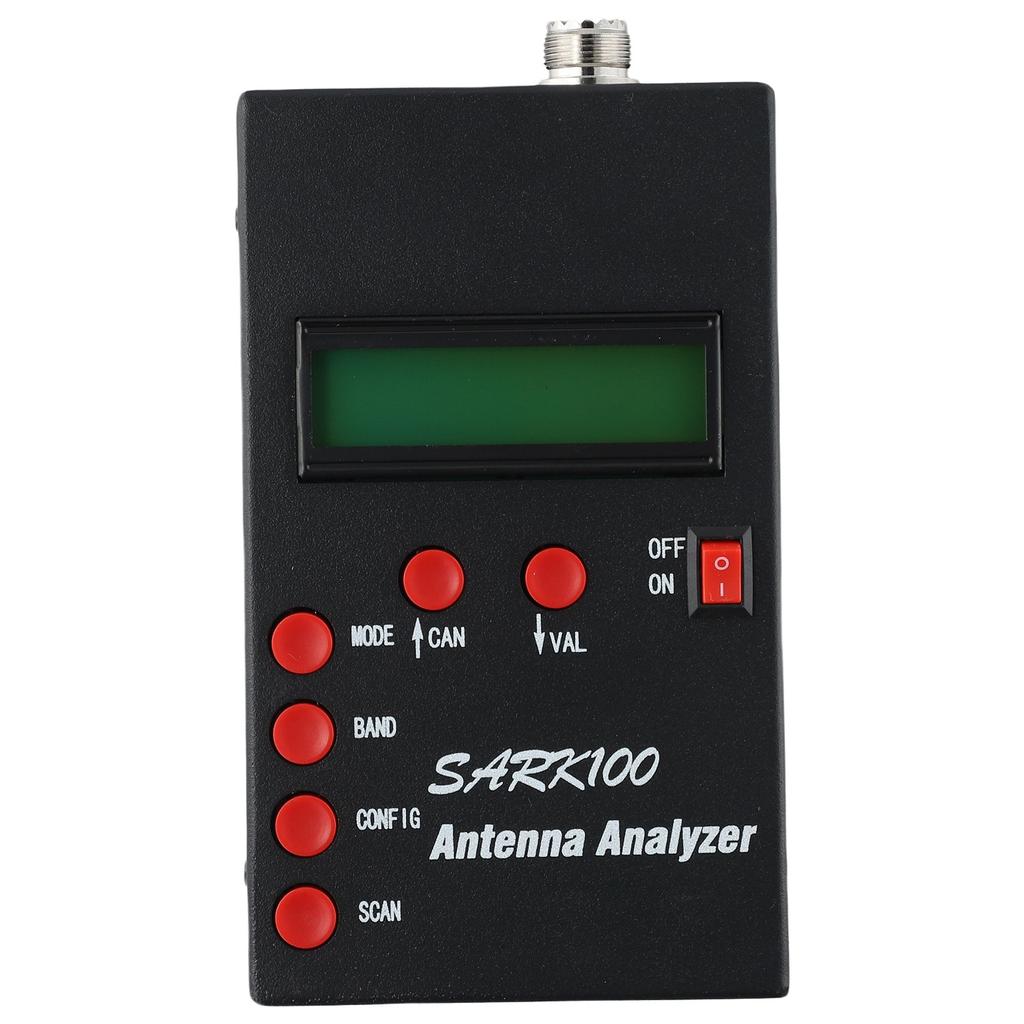

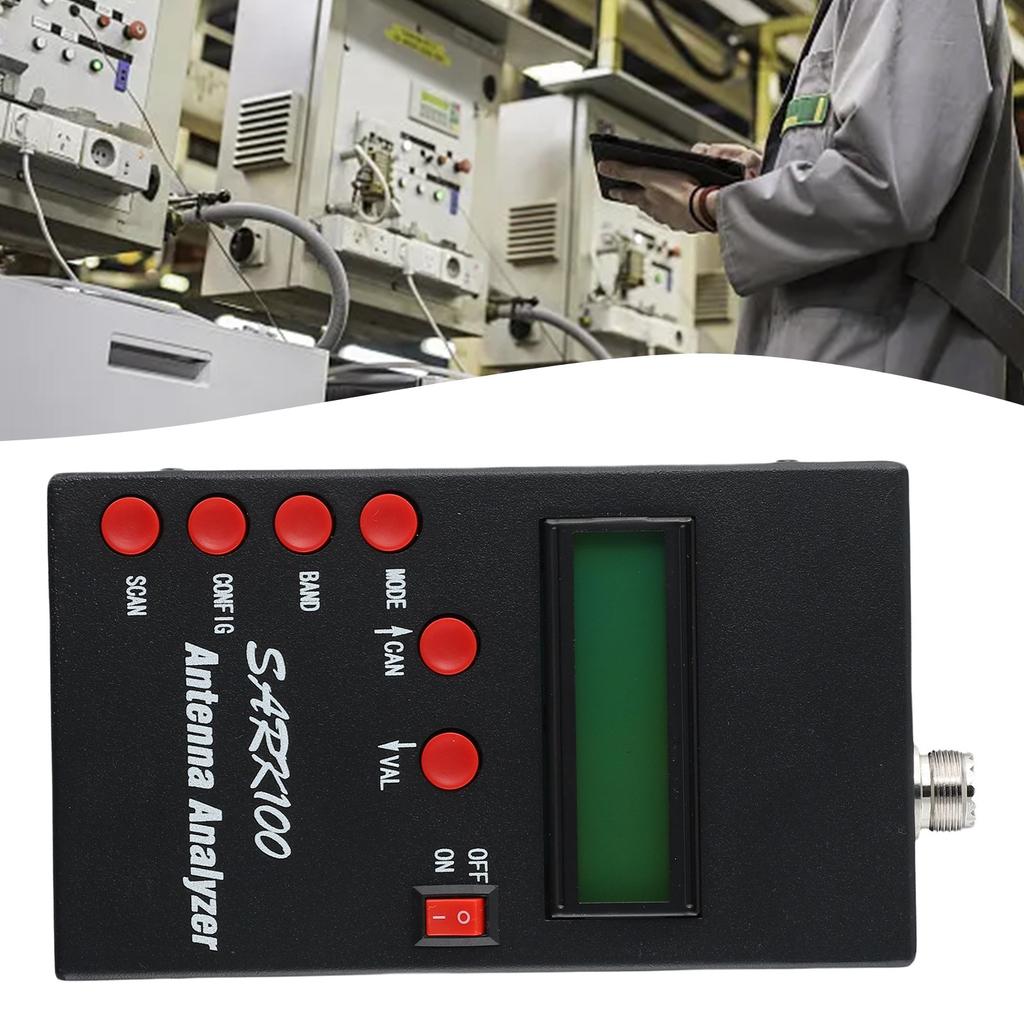

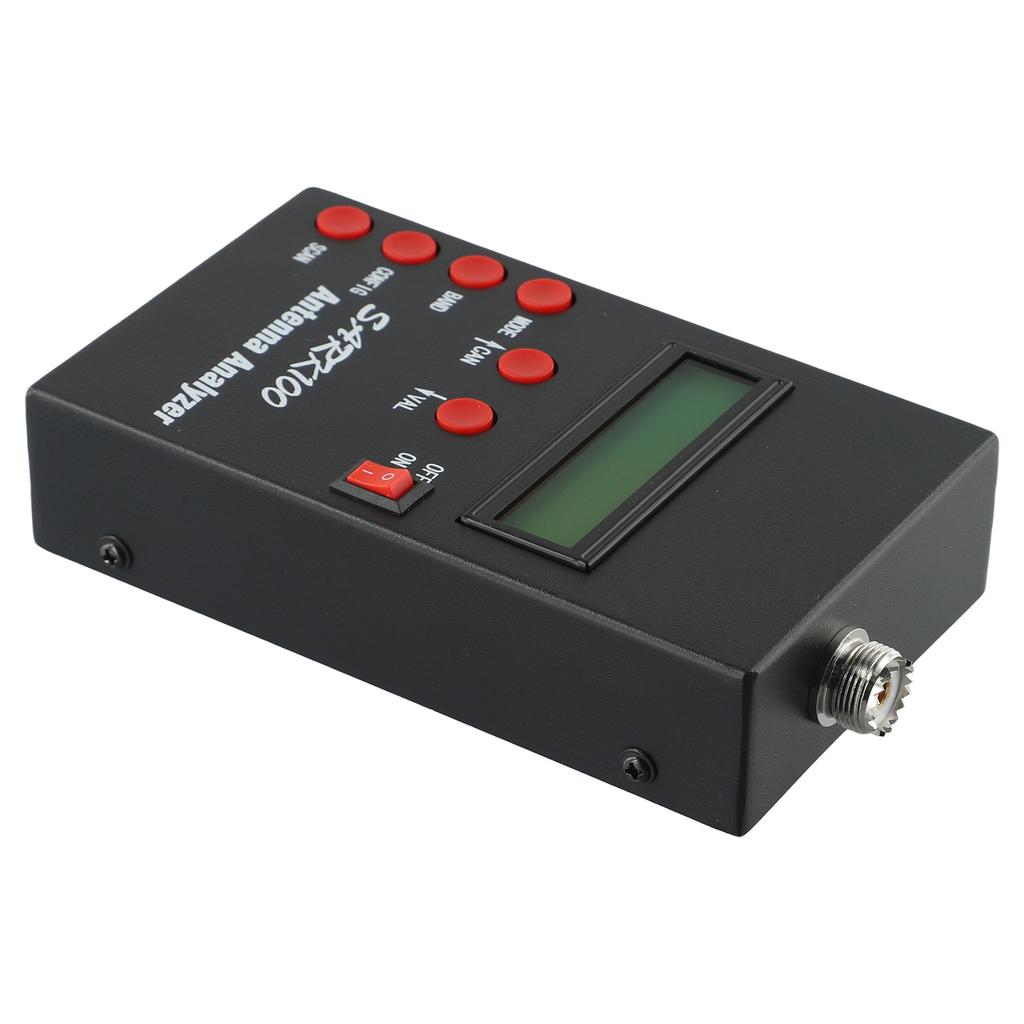

Характеристики:
- новое и высокое качество
- Изготовлен из высококачественных материалов,
- Точная конструкция самокалибрующегося рефлектометра измеряет прямые и отраженные сигналы, а также данные об импедансе
- Дисплей 2x16 с дополнительной подсветкой
- Прецизионный генератор сигналов DDS (АД9851) в качестве источника сигнала
- USB-порт для подключения к ПК для обновления программного обеспечения в полевых условиях и загрузки данных измерений в режиме реального времени, зуммер
- Опция ручного управления показывает КСВ и сложное сопротивление на выбранной частоте
- Автоматические результаты развертки отображаются в виде частот с наименьшим КСВ и комплексным сопротивлением
- Питание от батареи для использования в полевых условиях или от внешнего настенного адаптера 13,8 В
- режим энергосбережения
- Многоточечная калибровка, более высокая точность
- Возможности прибора:
- Измерение электрических параметров антенны: коэффициент стоячей волны, импеданс (сопротивление + реактивность), емкость, индуктивность
- Измерение импеданса точки подачи
- Измерение потерь грунта
- Отрегулируйте антенный тюнер и определите потери
- Измерение индукторов и конденсаторов
- Измерение коаксиальных линий электропередачи (КСВ, длина, коэффициент скорости, приблизительное значение Q и потери, резонансная частота и сопротивление)
- Измерение и определение оптимальных настроек для настройки заглушек: КОВ, приблизительное Q, резонансная частота, полоса пропускания, импеданс
- Определение характеристического импеданса линии электропередачи
- Определение длины фазовых линий волны 1/4 и 1/2
- Потеря коаксиального кабеля
- Определение потерь антенного тюнера
- измерить потерю балуна
- Измерение индуктивности Q
- Оценка параметров кристаллов кварца
- Измерение магнитно-кольцевого резонанса и КСВ
Параметры продукта:
- Генерация и управление частотой: 1 - 60 МГц
- Импеданс источника: 50 Ом
- Стабильность: +/- 100 стр/мин
- Спектральная чистота: гармоническое падение > - TBD дБ более 60 МГц
- Размер шага: Настраиваемые пользователем приращения 100 Гц, 1 кГц, 10 кГц и 100 кГц
- Доступные диапазоны измерения:
- КСВ: 1.0 до 9.99
- Импеданс: приблизительно. от 5 до 2000 Ом
- Радиочастотный выход: регулируемый: 2,0 В на человека (тип)
- Источник питания: 3.7V литиевая батарея (не включено)
- Внешний: От 12 до 14 В постоянного тока, 500 мА
- Управление: Кнопки (5): "Режим", "Диапазон", "Конфигурация", "Сканирование", "Вверх", "Вниз"
- переключатель: "Питание включено"
- соединитель:
- РЧ-выход: BNC
- USB: Разъем Mini-B
- Внешний источник питания: 2.1мм питание (положительный центральный штифт)
В пакет включено:
1PC * Анализатор антенн (без батареи)
Заметки:
1. Из-за различных факторов, таких как яркость дисплея и яркость света, фактический цвет продукта может немного отличаться от изображения веб-сайта.
2. Пожалуйста, позвольте небольшое отклонение между данными и ручным измерением.
