RFID-модуль RC522 мини-наборы S50 13,56 МГц 6 см с тегами SPI запись чтение для arduino uno 2560

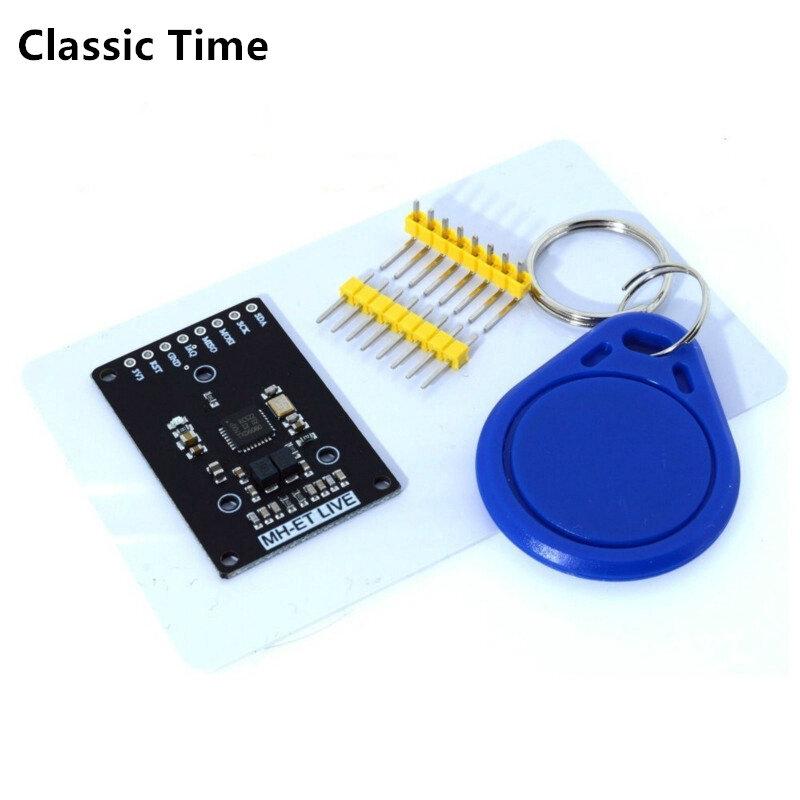

【Список доставки】

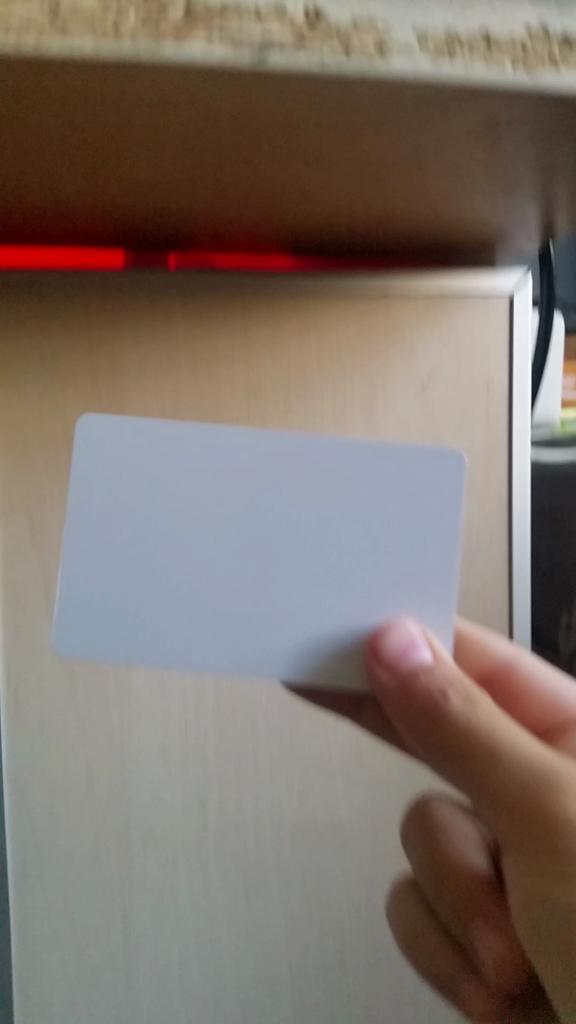

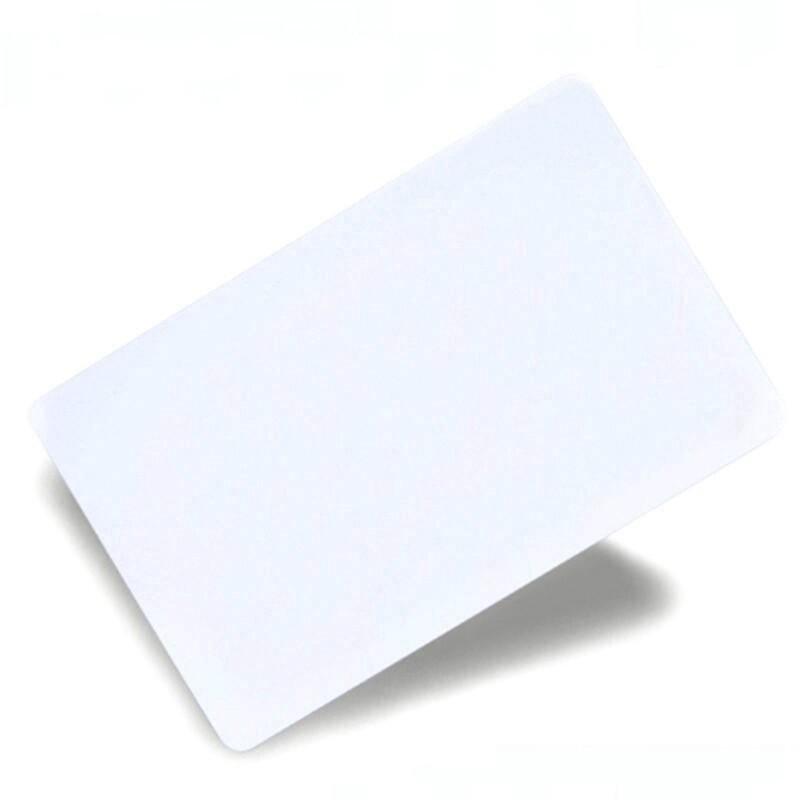

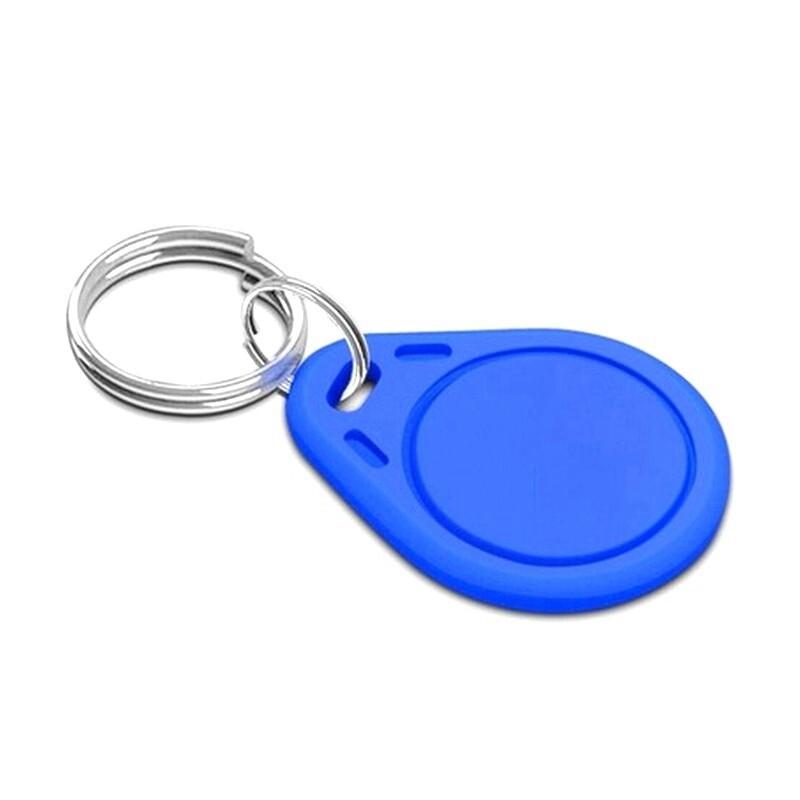

1. Один модуль RC522 MINI 2. Одна стандартная пустая карта S50 3. Одна карта в форме S50 (Форма брелка, как показано на рисунке) 4, желтый прямой ряд, изогнутые рядные штифты

[Введение в электрические параметры]

Рабочий ток: 13-26 мА / DC 3,3 В

Ток холостого хода: 10-13 мА / DC 3,3 В

Ток сна:

[Введение в чип RC522]

MF RC522 - это высокоинтегрированный чип карты чтения/записи, используемый в бесконтактной связи с частотой 13,56 МГц. Это низковольтный, недорогой, малогабаритный чип для считывания бесконтактных карт, представленный NXP для приложений с тремя столами. Это хороший выбор для разработки интеллектуальных счетчиков и портативных портативных устройств. MF RC522 использует передовые концепции модуляции и демодуляции и полностью интегрирует все типы пассивных методов и протоколов бесконтактной связи на частоте 13,56 МГц. Поддержка сигналов транспондера, совместимых с 14443A. Цифровая деталь обрабатывает кадр ISO14443A и обнаружение ошибок. Кроме того, он поддерживает быстрый алгоритм шифрования CRYPTO1 и проверяет серию продуктов MIFARE. MFRC522 поддерживает серию высокоскоростной бесконтактной связи MIFARE с двунаправленной скоростью передачи данных до 424 кбит/с. Являясь новым членом семейства карт чтения и записи с высокой степенью интеграции 13,56 МГц, MF RC522 имеет много общего с MF RC500 и MF RC530, а также множество функций и различий.. Он использует режим SPI для связи с хостом, что помогает уменьшить проводку, уменьшить размер печатной платы и снизить стоимость.

[Введение в модуль RFID]

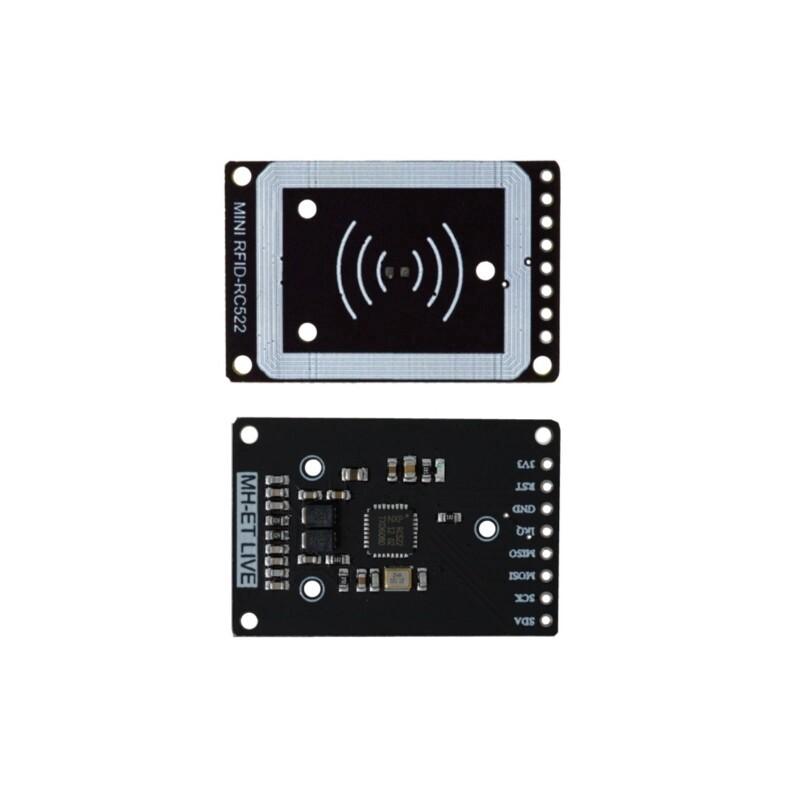

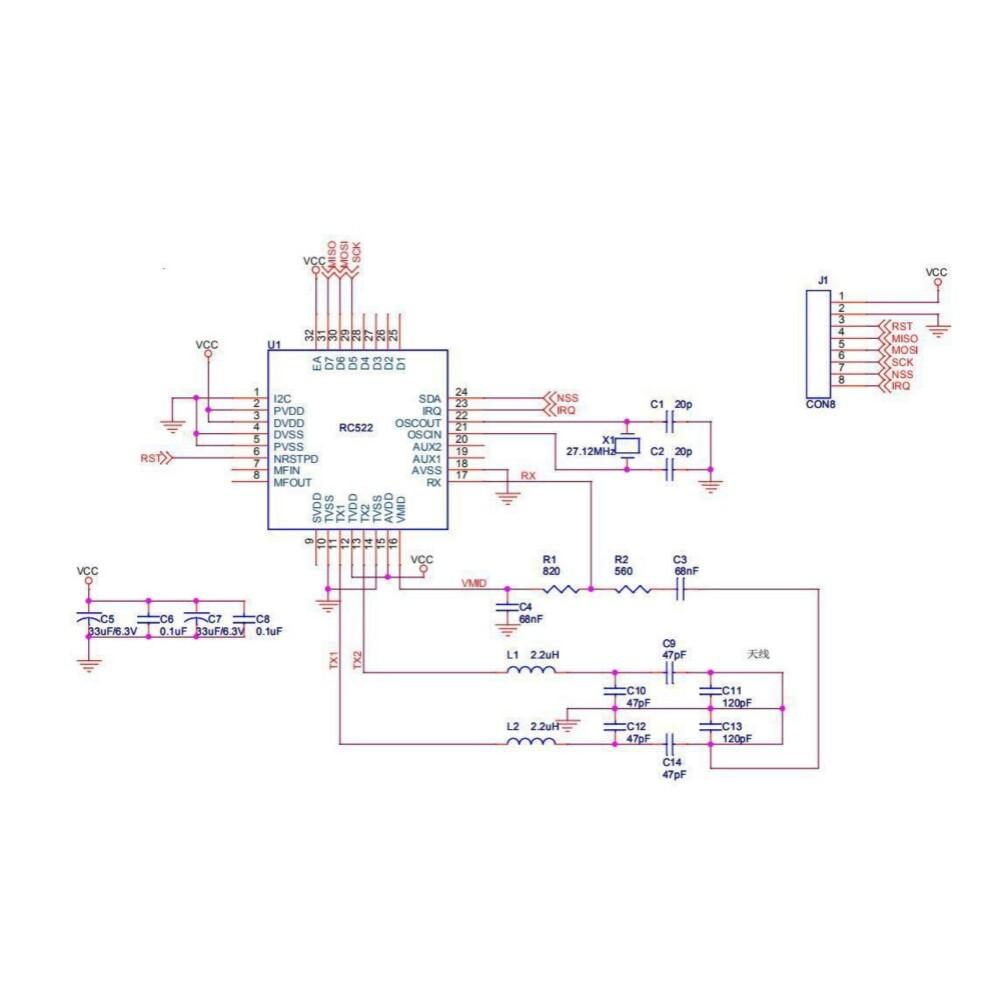

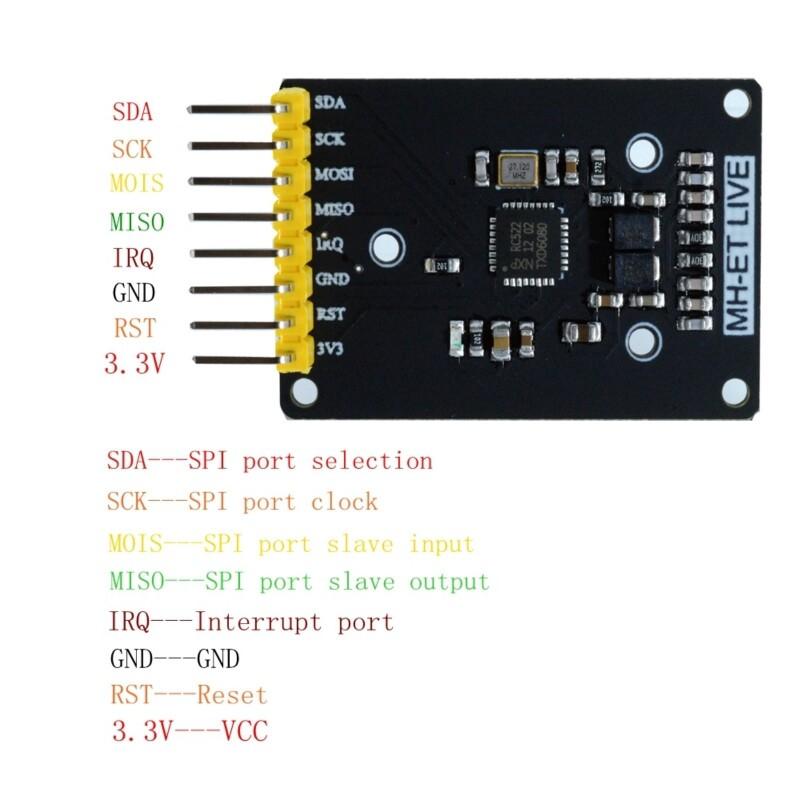

Модуль MF522-MINI использует оригинальный чип RC522 для проектирования схемы считывания карт. Модуль работает на частоте 13,56 МГц и соответствует стандарту ISO14443A. Он может поддерживать Mifare1 S50, Mifare1 S70, Mifare Light, Mifare UltraLight и Mifare Pro. Подходит для пользователей передовых приложений, таких как разработка устройств и разработка считывателей карт, а также для пользователей, которым необходимо проектировать / производить терминалы для радиочастотных карт. Этот модуль может быть непосредственно загружен в различные считывательные формы. Модуль принимает напряжение 3,3 В и может напрямую подключаться к любой плате процессора пользователя через несколько простых линий интерфейса SPI, что может обеспечить стабильную и надежную работу модуля и большое расстояние считывания.; модуль прост в использовании, очень надежен и мал по размеру. Такие функции, как помощь клиентам в легком и быстром применении бесконтактных карт в системе.
