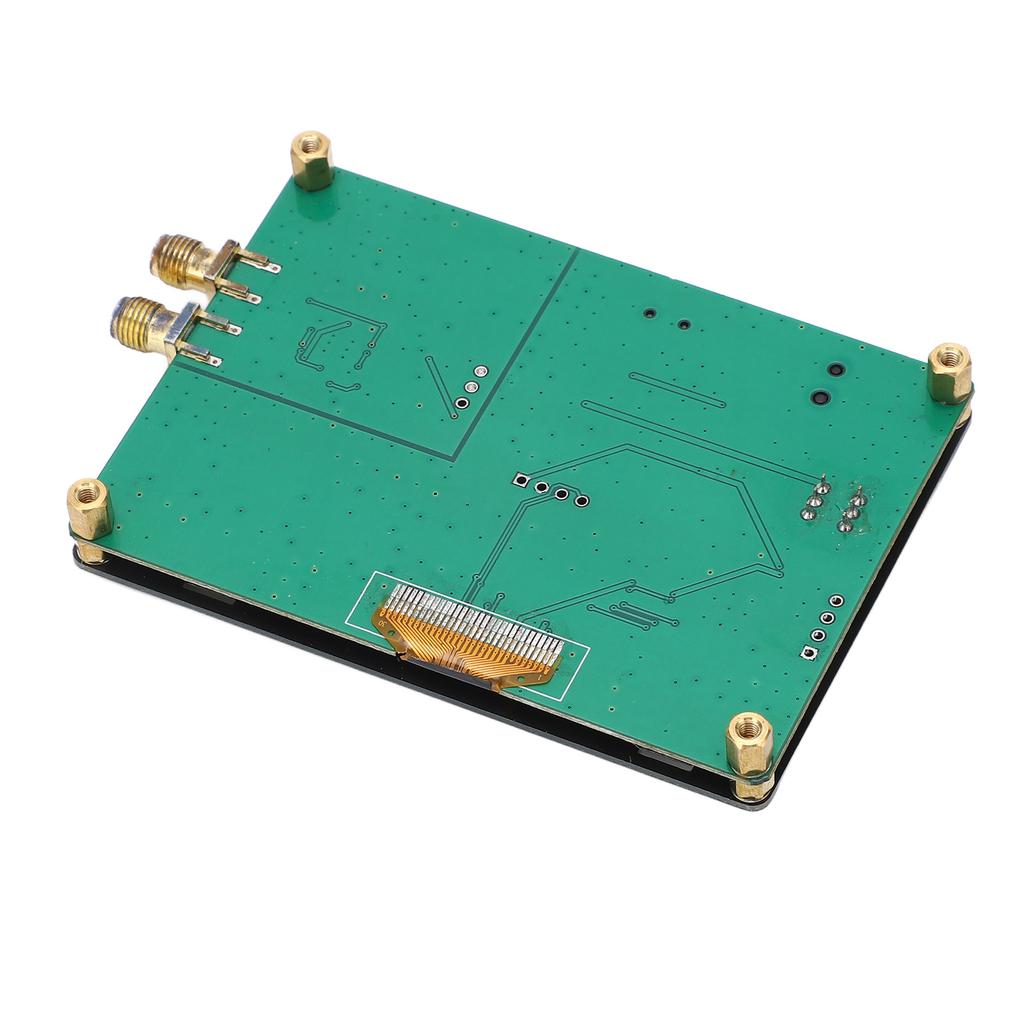

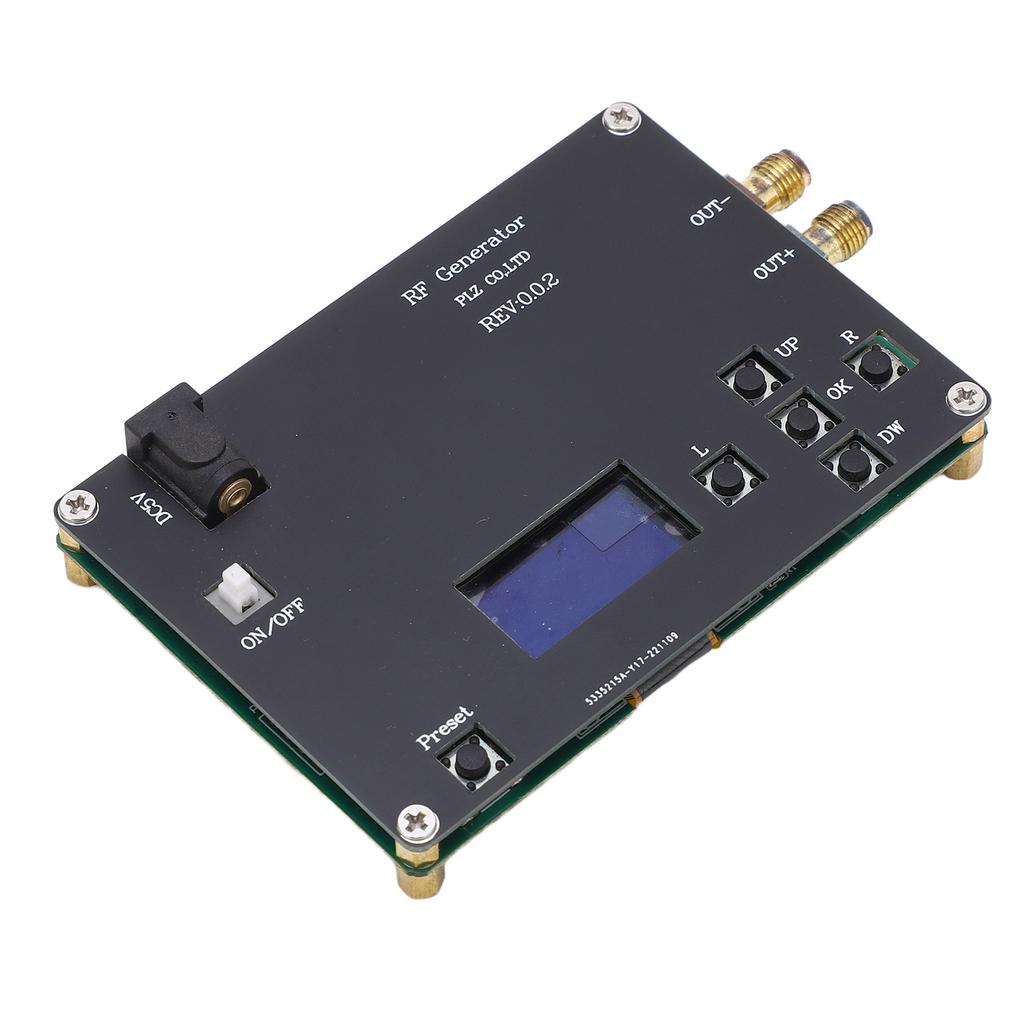

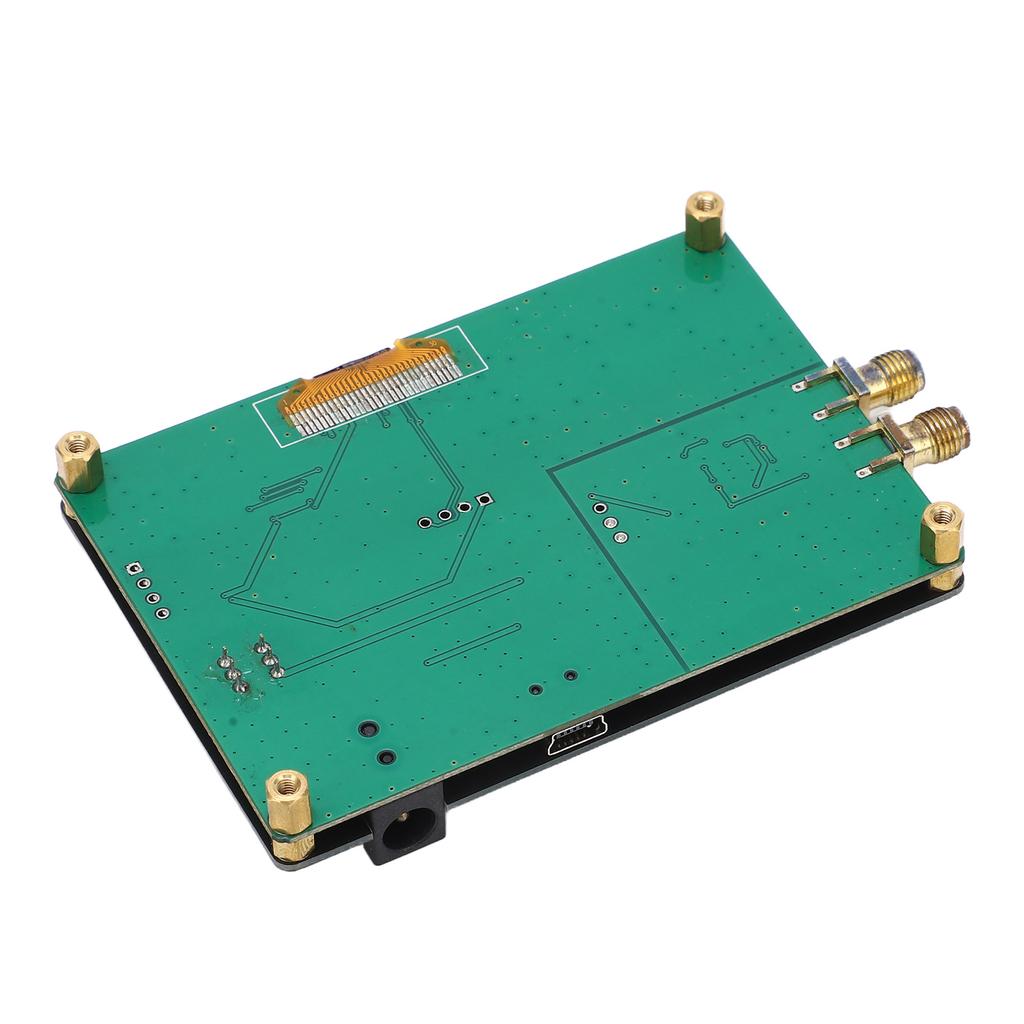

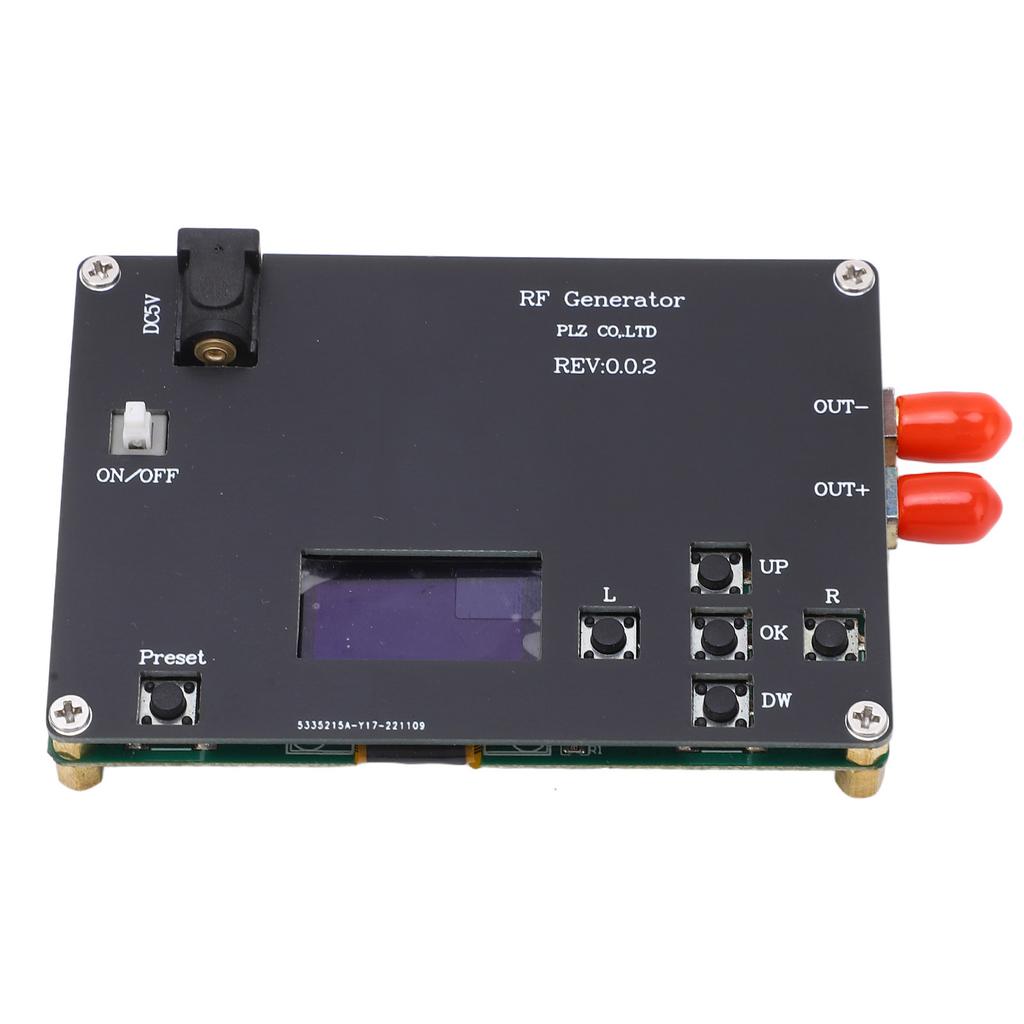

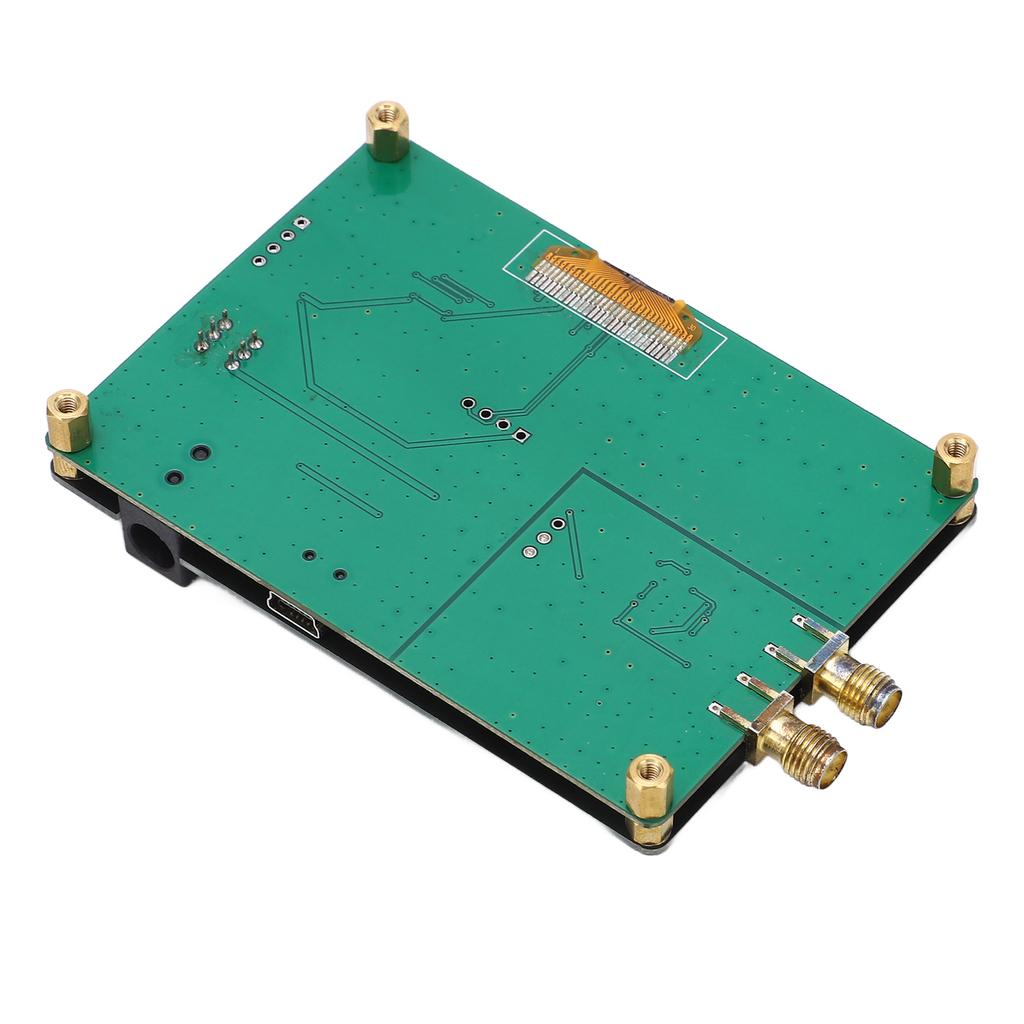

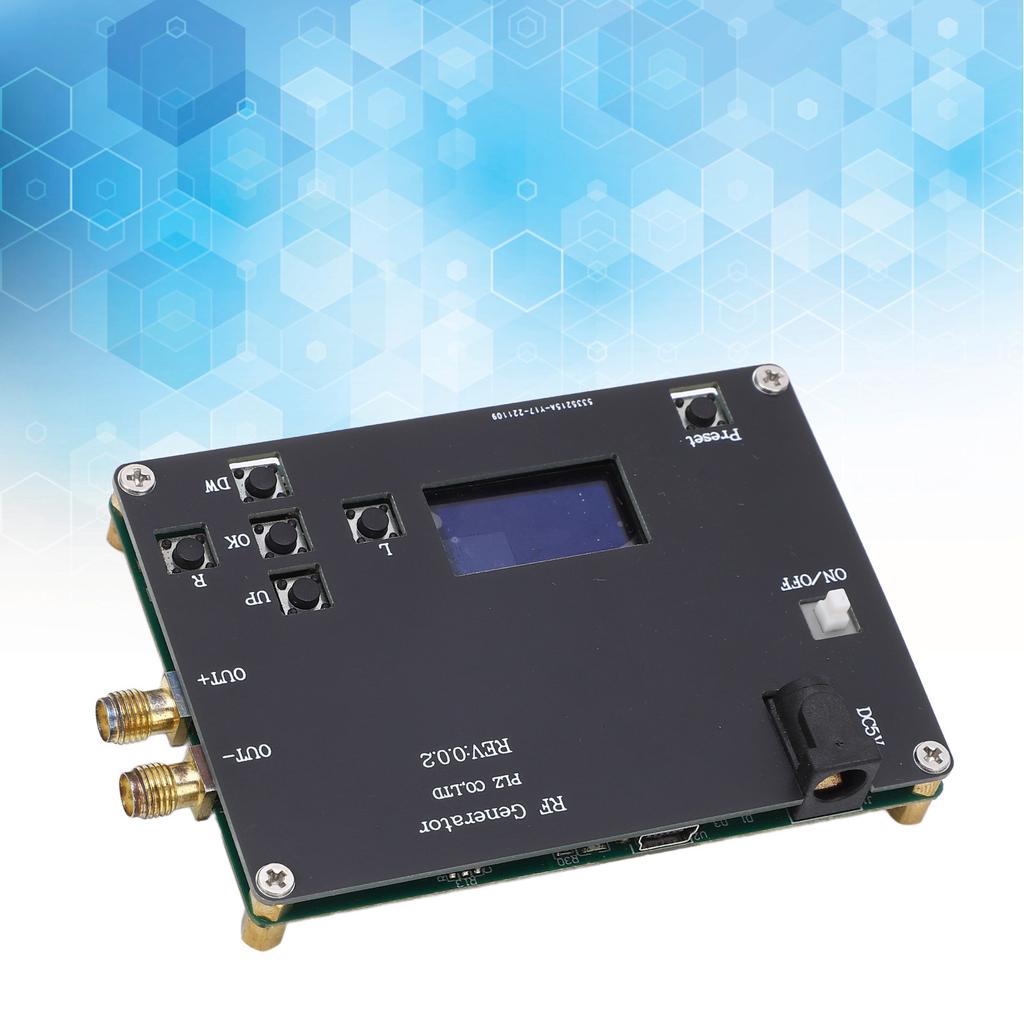

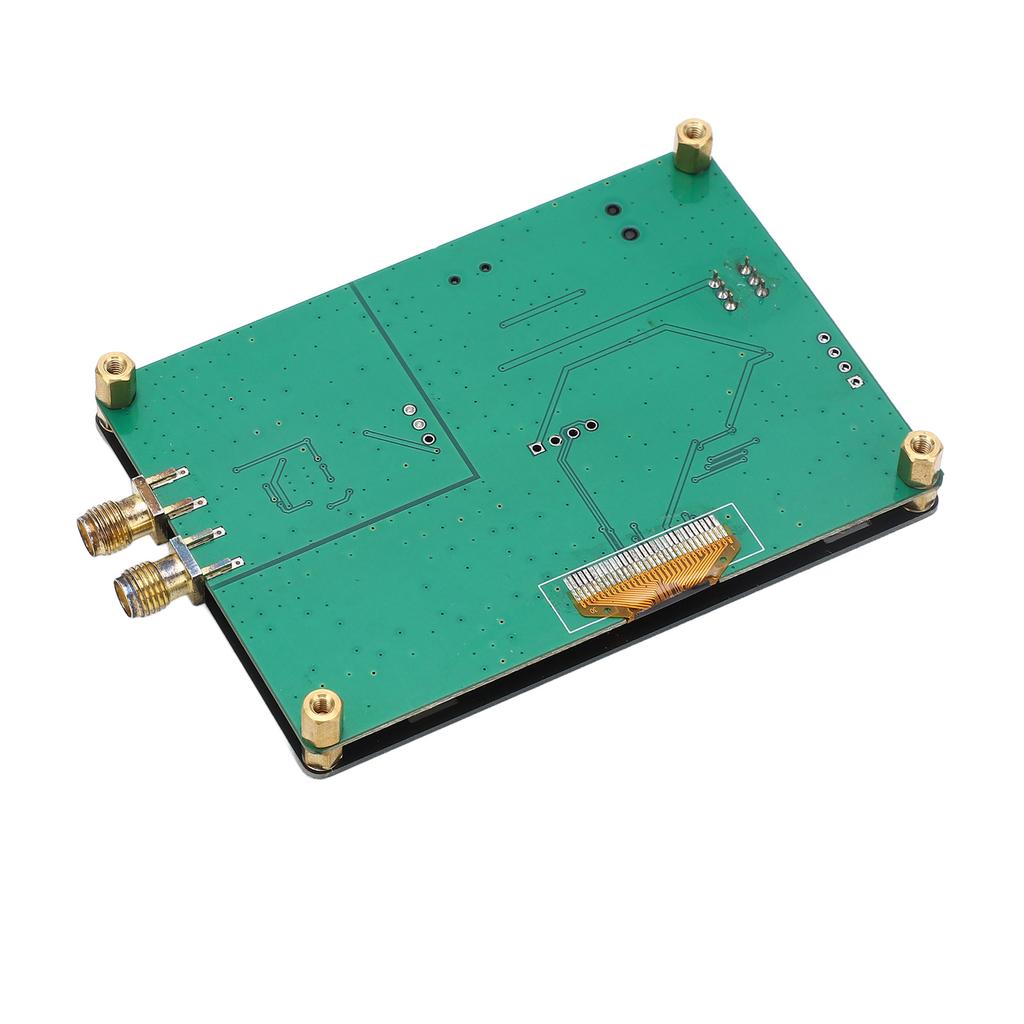

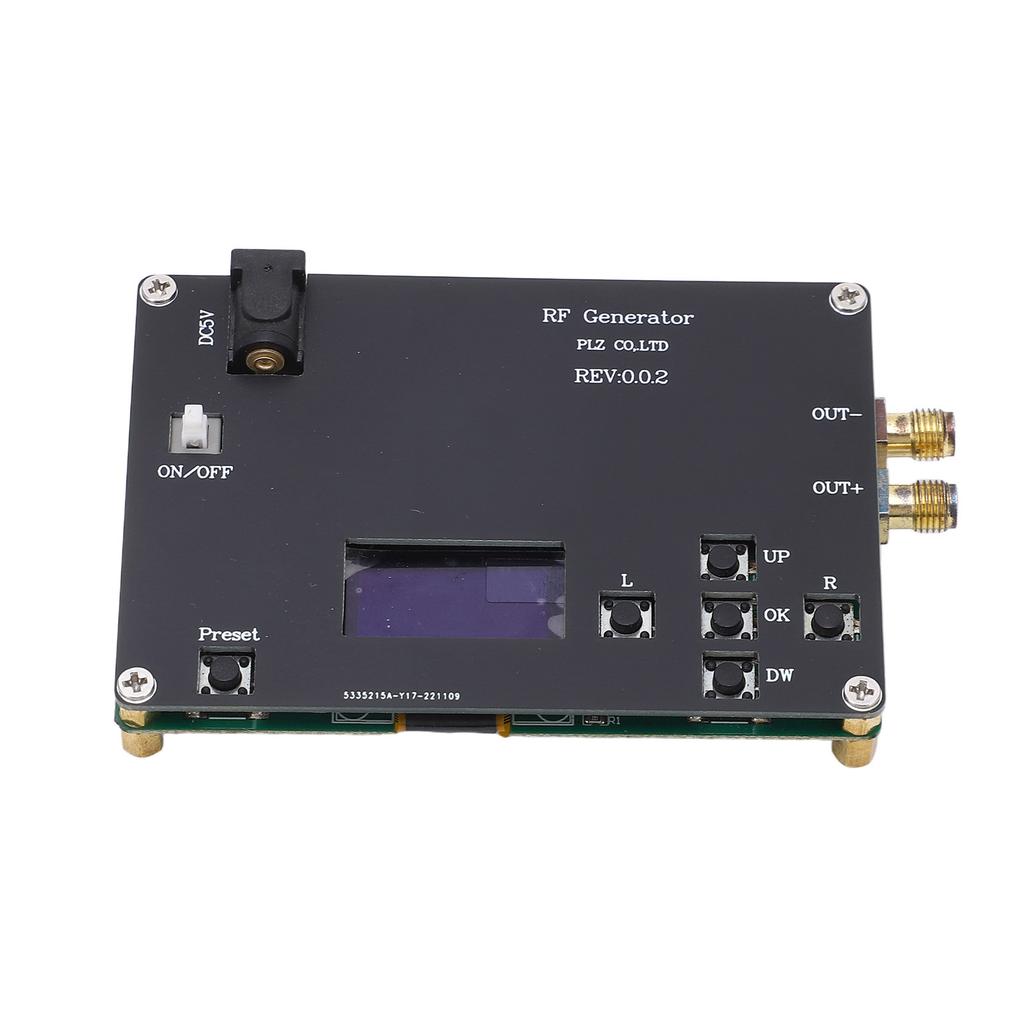

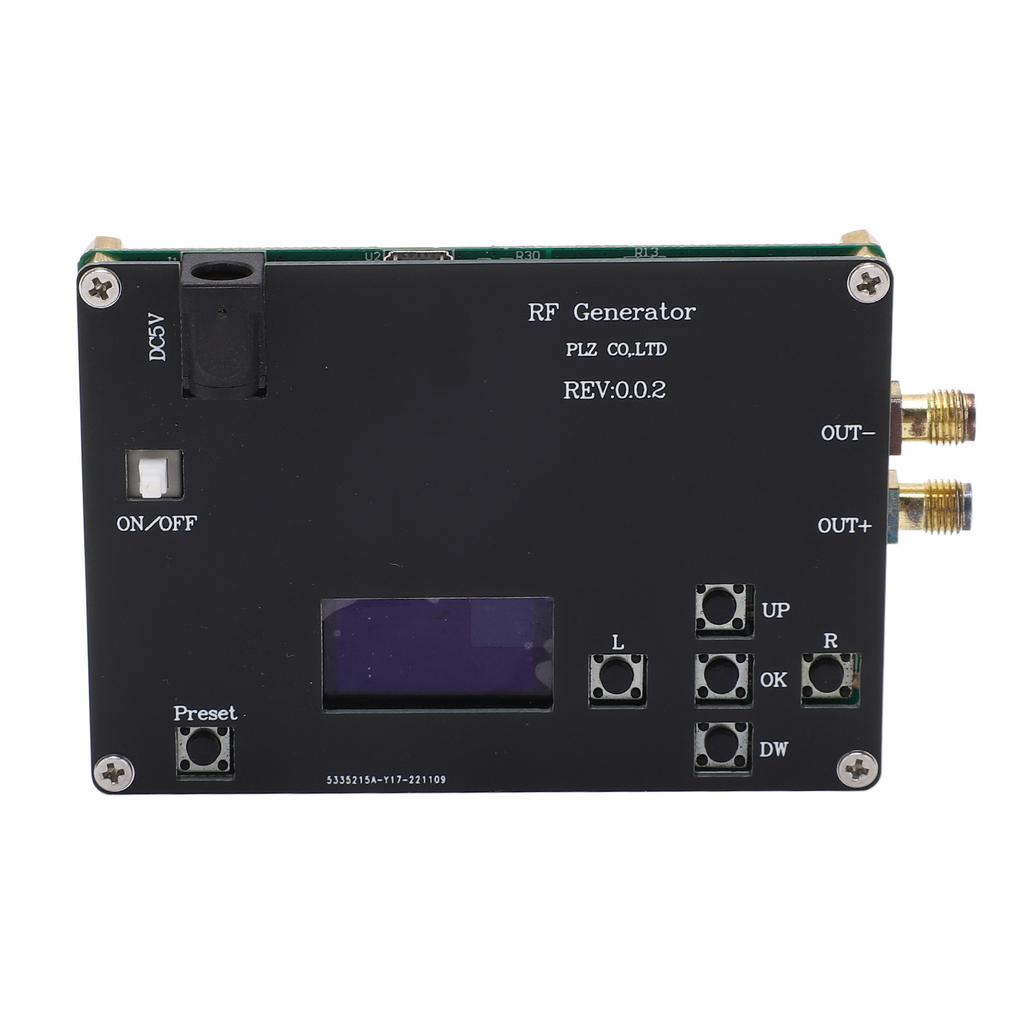

Характерная черта:

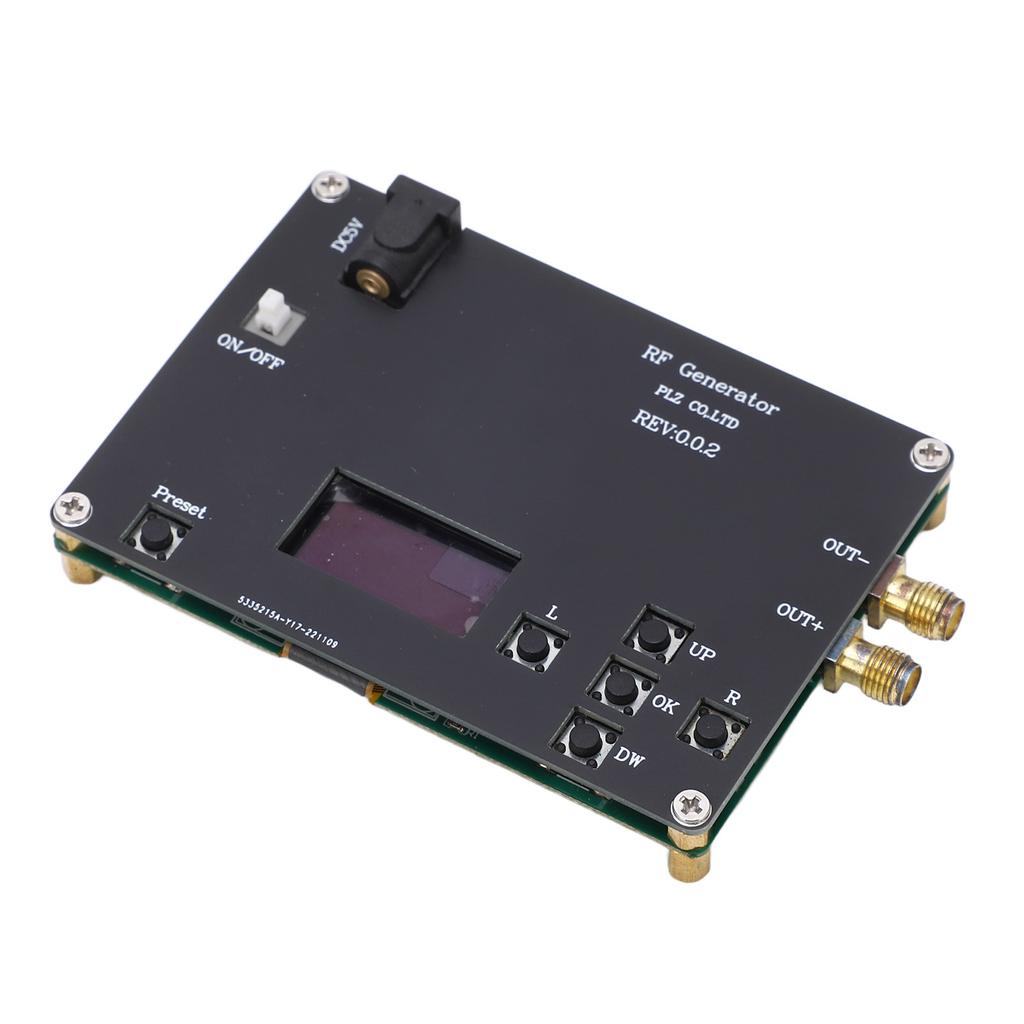

1. USB-порт связи: Комплект оснащен модулем фазовой автоподстройки частоты с дисплеем на органических светодиодах, портом связи USB для хост-компьютера и встроенным кнопочным управлением.
2. Основные параметры: Максимальный ток модуля составляет 220 мА, протокол связи модуля — SPI, а фазовый шум — гетеродинный фазовый шум.
3. Источник питания широкого напряжения: Модуль генератора сигналов имеет широкий диапазон напряжений питания, удобный интерфейс взаимодействия человек-машина и т. д.
4. Частотный выход: Модуль может достигать выходной частоты от 23,5 МГц до 6 ГГц, точечной частоты, частоты развертки, скачкообразной перестройки частоты и других основных функций.
5. Широкое применение: Модуль может применяться в качестве генератора частоты радиочастотного сигнала, источника возбуждения датчика, детектора затухания потерь в линии, генератора сканирующего тактового сигнала.
Технические характеристики:
Тип объекта: Комплект модуля генератора сигналов широкополосного источника частоты
Тип модуля: Источник широкополосной частоты
Напряжение питания: DC5V
Ток модуля: 220мА (Максимум)
Протокол связи модуля: SPI
Модуль предоставляет процедуры: STM32F103C8T6, Частота точки, Частота развертки
Обычная платформа: STM32F103X М3
Частота модуля: 26 МГц TCXO, тактовый сигнал может быть введен с внешнего источника
Амплитуда сигнала опорной частоты: 700мВпп(Минимум)
Стабильность частоты: 0,5 промилле
Фазовый шум: Фазовый шум гетеродина
Диапазон выходных частот модуля: 23,5 МГц – 6 ГГц
Шаг регулировки частоты: 0,1 МГц
Время шага развертки частоты: 1мС (Минимум)
Выходная мощность модуля: 5 дБм (Максимум), Разная частота Выходная мощность Разная
Выходной интерфейс модуля: SMA, 24-часовое окисление в соляном тумане
Выходной сигнал модуля: Синусоидальные или прямоугольные волны
Выходной канал модуля: 2 дифференциальных канала
Выходное сопротивление модуля: Соответствие 50 Ом
Характеристики сигнала модуля: 23,5 МГц - 3 ГГц прямоугольные волны (Фундаментальная частота) Синусоидальный сигнал от 3 ГГц до 6 ГГц (Фундаментальная волна)
Рабочая температура модуля: 0 to 75℃, гражданский класс
Возможности модуля: Модуль фазовой автоподстройки частоты с дисплеем на органических светодиодах, портом связи USB для верхнего компьютера, встроенной клавишной панелью управления, широким диапазоном напряжения питания, интерфейсом Good Man Machine и т. д.. Модуль может иметь выходную частоту от 23,5 МГц до 6 ГГц, точечную частоту, частоту качания, скачкообразную перестройку частоты и другие базовые функции.
Приложение модуль: Генератор частоты радиочастотного сигнала, источник возбуждения датчика, обнаружение затухания потерь в линии, генератор сканирующего тактового сигнала
Описание модуля.
Используйте совместно с внешним петлевым фильтром и внешней опорной частотой для реализации синтезатора частоты с автоподстройкой частоты на целочисленной частоте N.
с интегрированным генератором, управляемым напряжением (VCO), Основной диапазон выходных частот составляет от 3000 МГц до 6000 МГц.. Кроме того, с помощью делительной схемы 1 2 4 8 16 32 64 пользователи могут генерировать выходные частоты ВЧ до 23,5 МГц.. Для приложений, требующих изоляции, выходной каскад ВЧ может быть отключен. Функцией приглушения звука можно управлять с помощью контактов или программного обеспечения.. Также предусмотрены вспомогательные радиочастотные выходы, которые можно отключить, если они не используются.
Список пакетов:
1 х модуль
