Характерная черта:
1. [Защита от помех] Вход и выход оснащены оптопарой для изоляции коэффициента и повышения помехоустойчивости.
2. [Функция] Этот модуль реле времени имеет функцию добавления функции защиты от обратного подключения источника питания.
3. [Плата промышленного класса] Для обеспечения стабильности печатной платы промышленного класса заданные параметры можно запомнить навсегда.
4. [Сигнал] Сигнальный терминал может сохранять сигнал в течение длительного времени, а выход эквивалентен пассивному контактному переключателю.
5. [Ток] Статический ток модуля составляет 20 мА, рабочий ток — 0 мА, а срок службы — более 100 000 раз.
Технические характеристики:

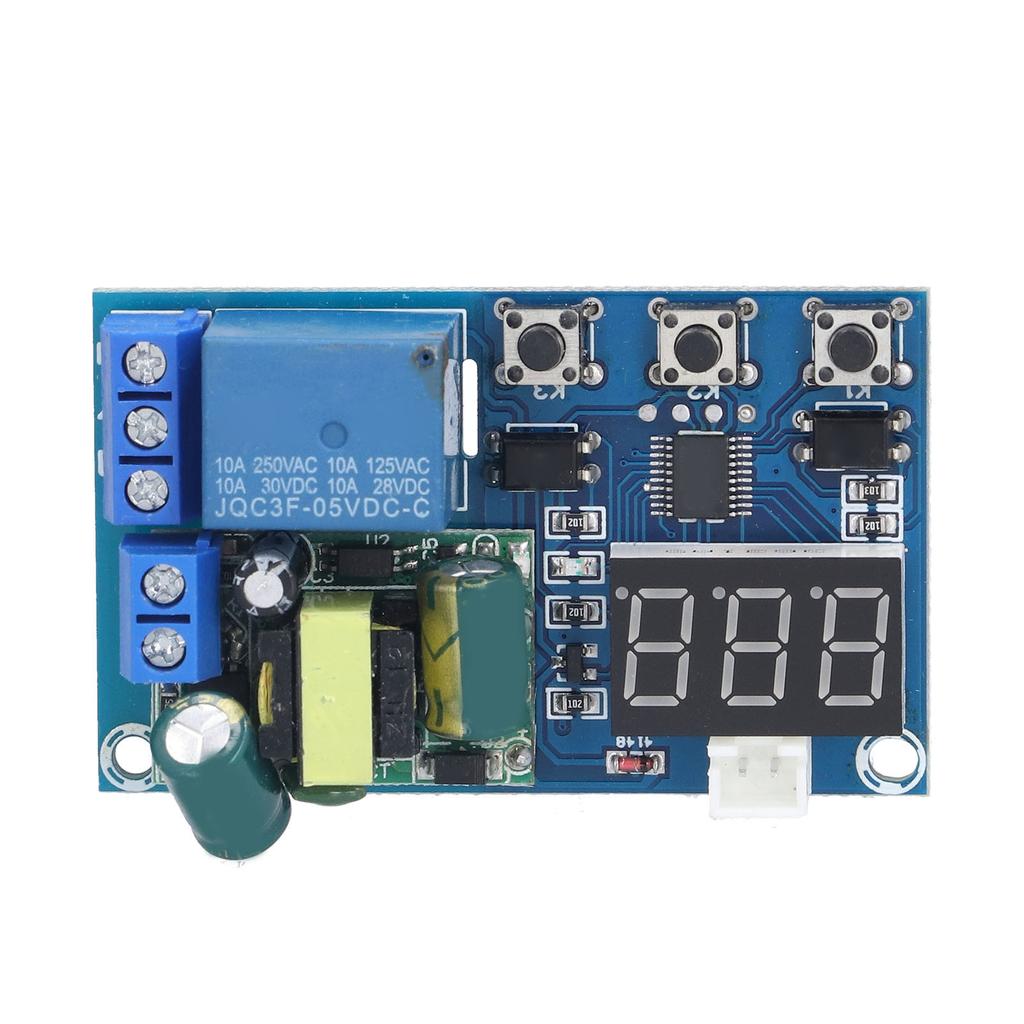

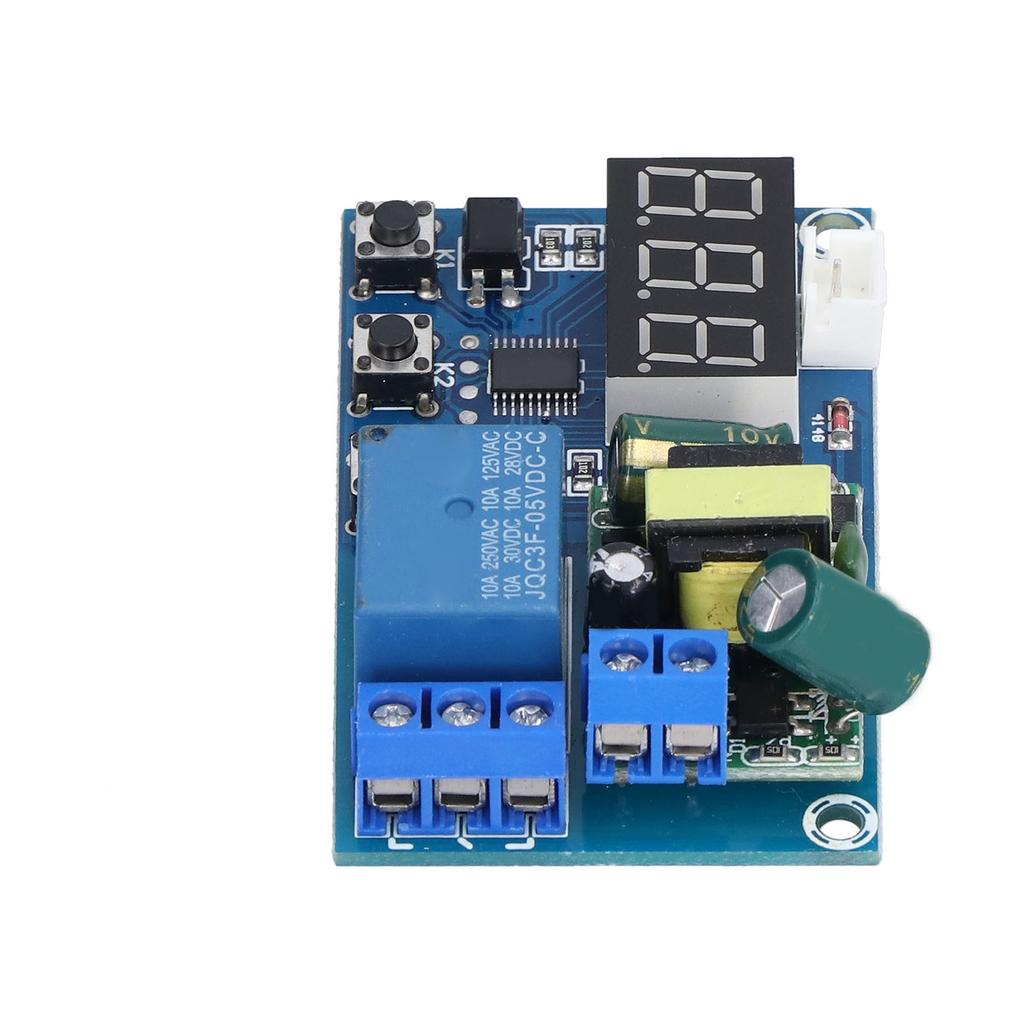

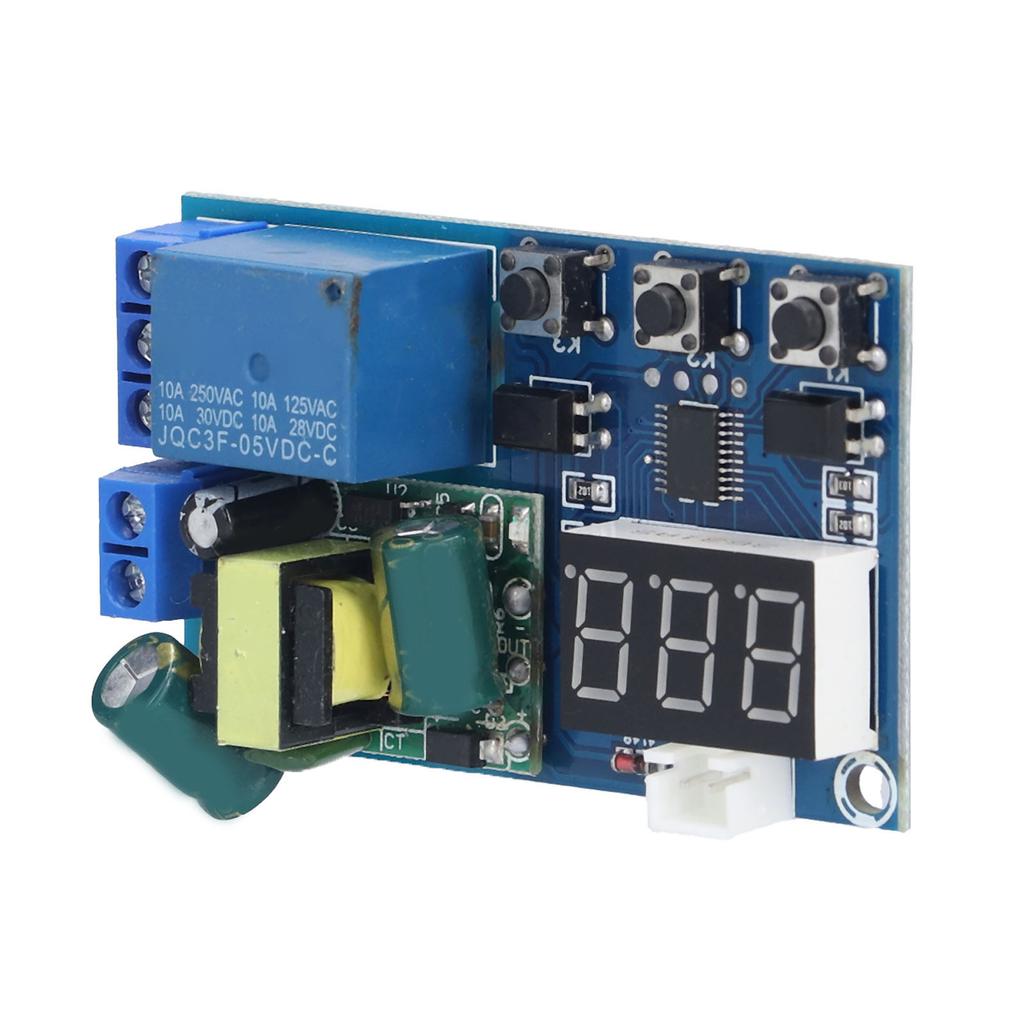

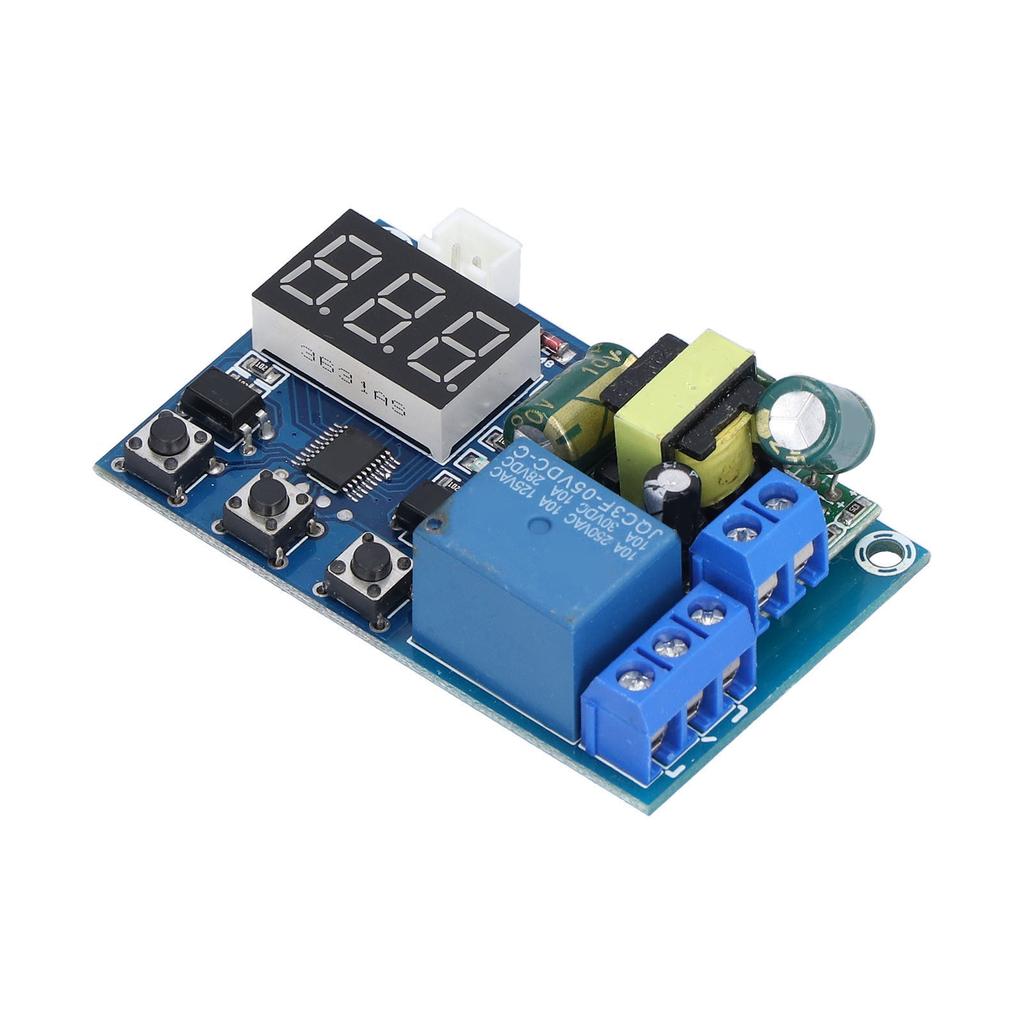

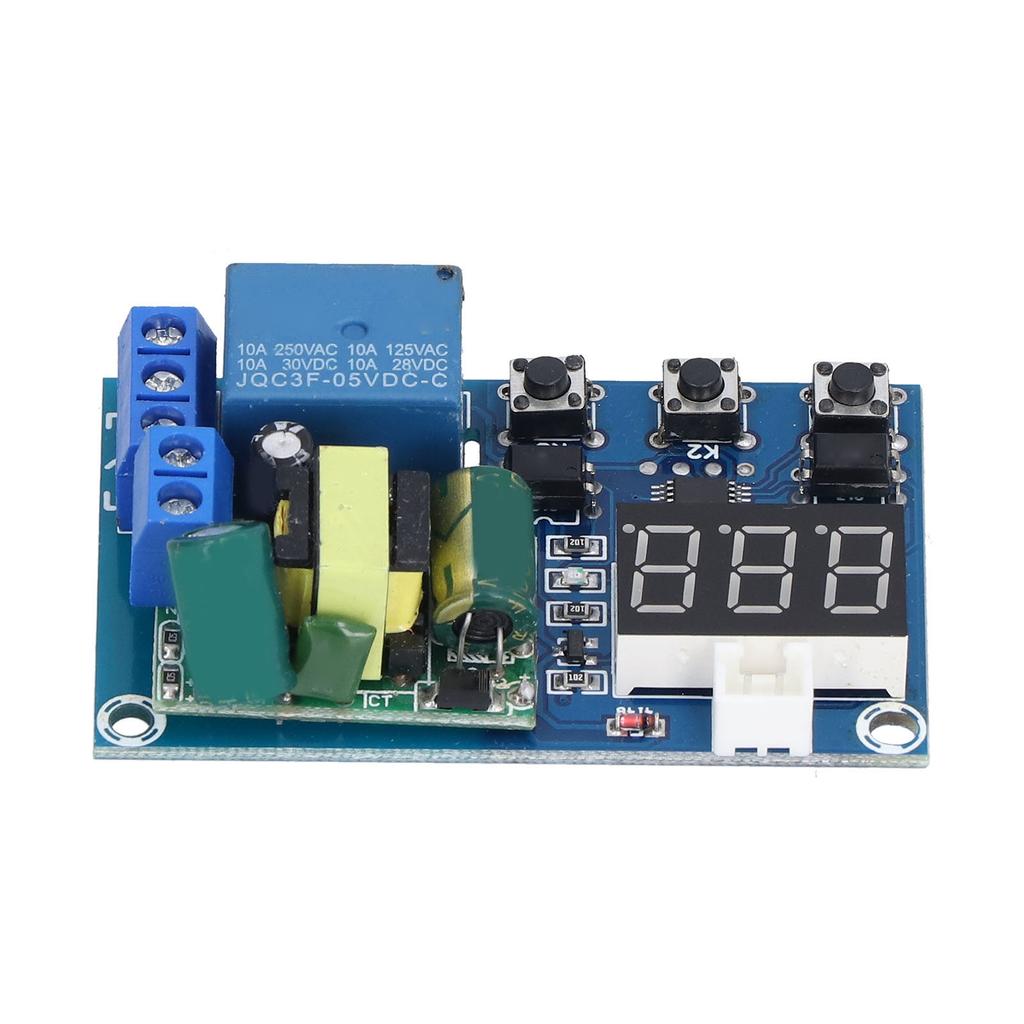

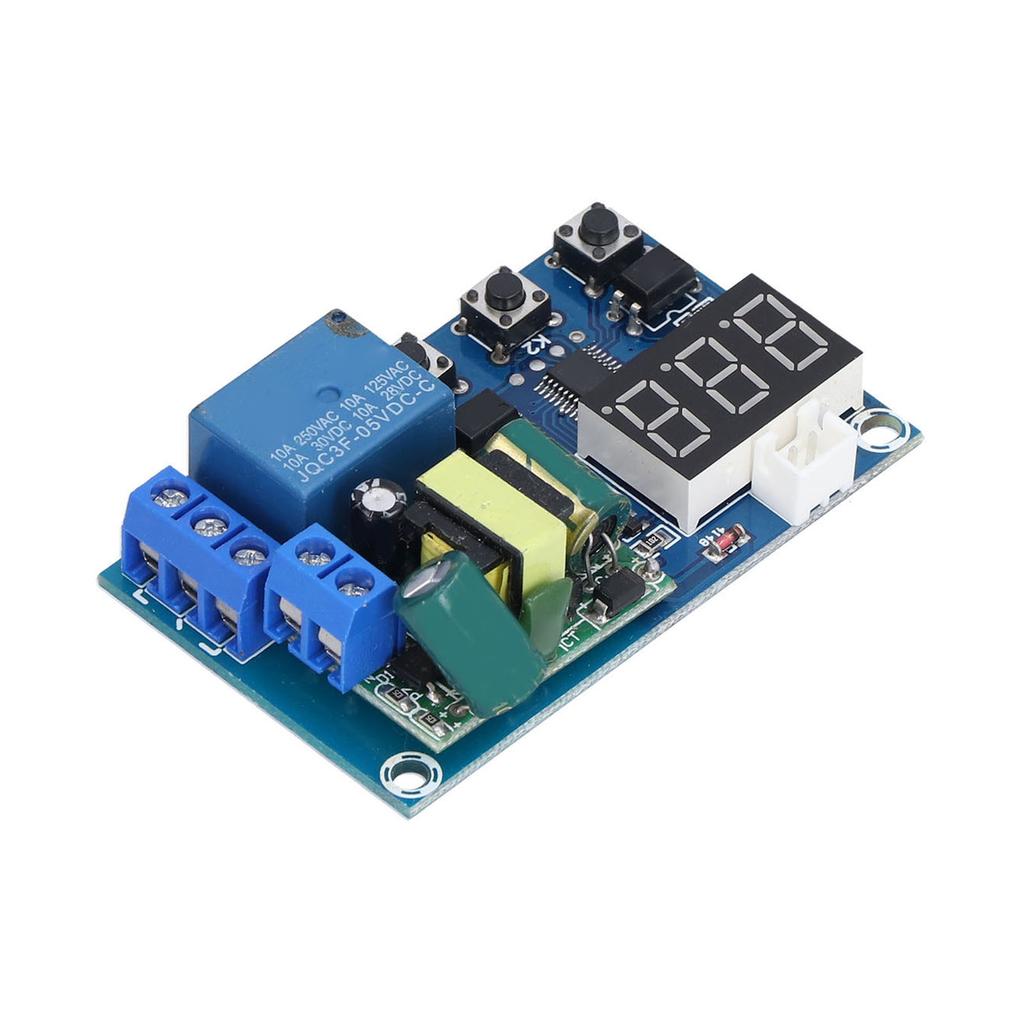

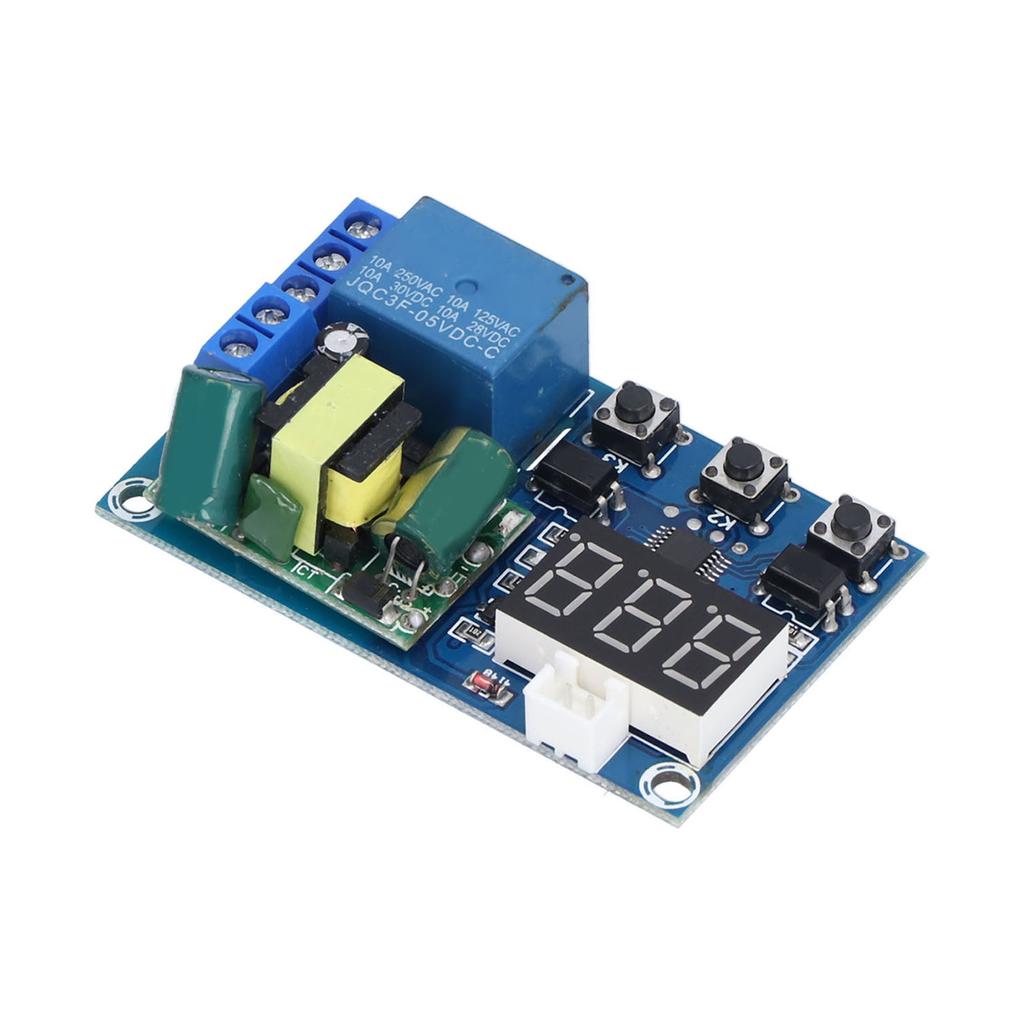

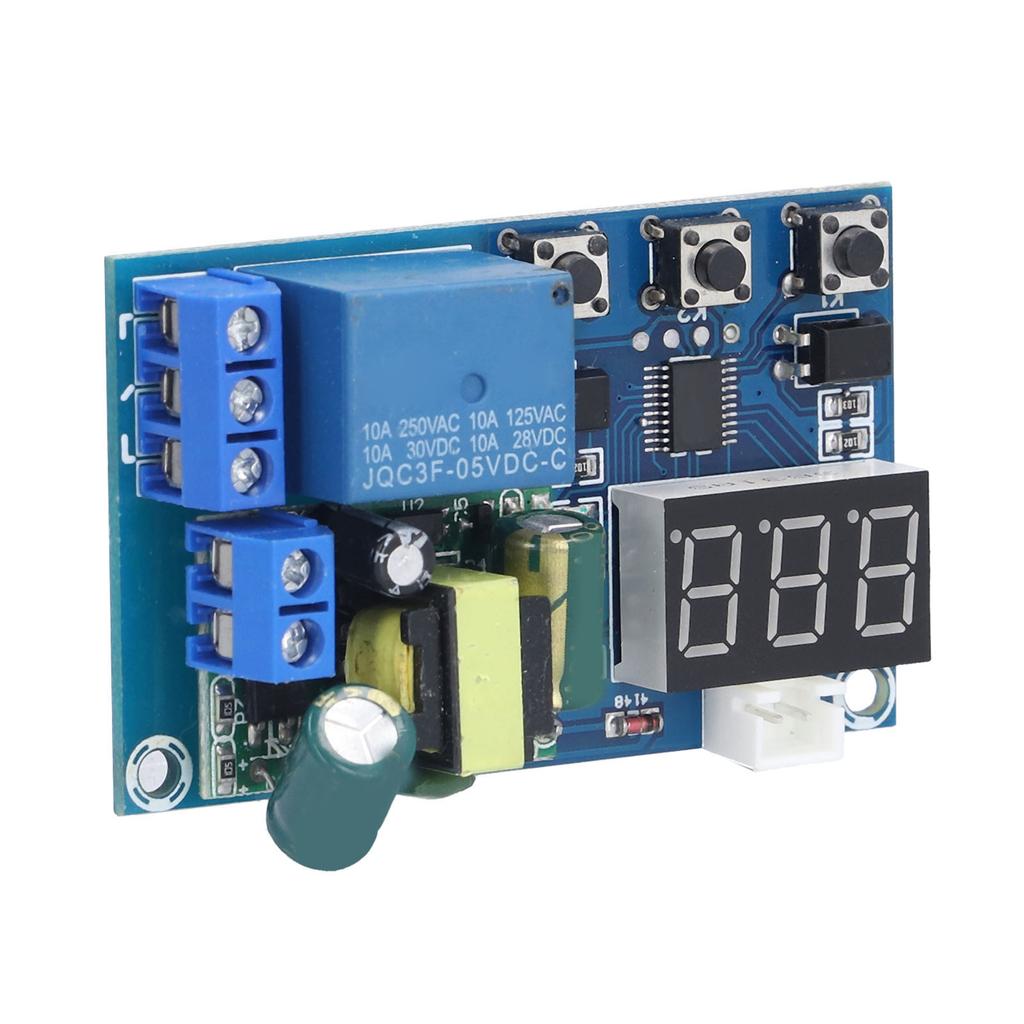

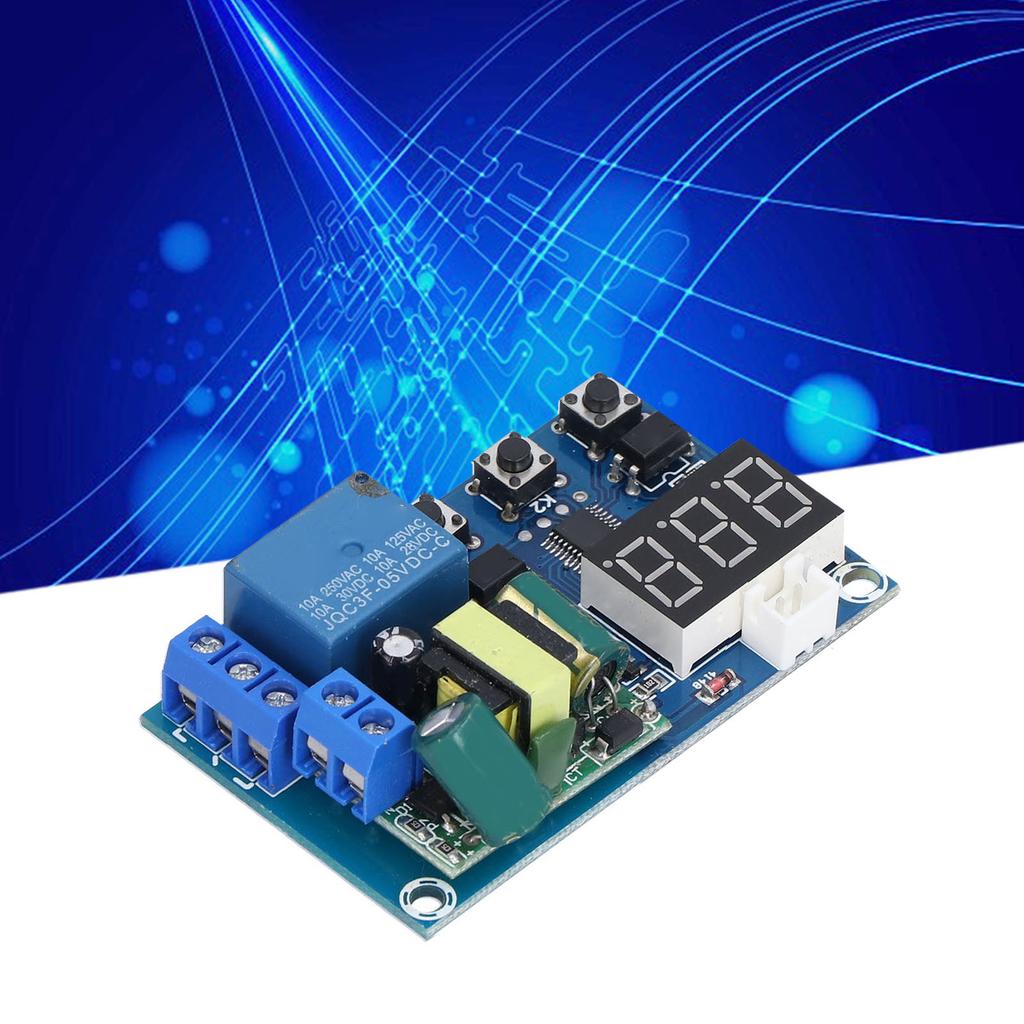

Тип объекта: Релейный модуль
Материал: пластик
Размер товара: приблизительно. 64,2 x 40 x 18,5 мм / 2,5 x 1,6 x 0,7 дюйма
Емкость реле: Переменный ток 220 В 10 А или постоянный ток 30 В 10 А
Статический ток: 20 мА
Рабочий ток: 50мА
Рабочее напряжение: 220V
Тип сигнала: Низкий уровень 0 В или сигнал переключения
Срок службы: ≥100 000 раз
Рабочая температура: -40 ~ 85 °C
Выбор режима работы: После включения питания нажмите и удерживайте кнопку K1 в течение 2 секунд, чтобы войти в режим выбора функций. Можно выбрать P1—1~p1—4.,
Рабочий режим P1-1: Сигнал запускает замыкание реле. Когда время истекло, реле отключается.. Пользователь может установить время T для замыкания реле. Нажмите K2, и цифра сотни начнет мигать.. Нажмите K3 в это время, и цифра сотен изменится.. ; Нажмите кнопку K2 с десятизначным номером, чтобы начать мигать. В это время нажмите кнопку K3, и десятизначный номер изменится.; Нажмите кнопку K2, чтобы начать мигать однозначный номер, нажмите кнопку K3, и однозначный номер изменится.; Нажмите K2 еще раз, ;цифровая трубка больше не мигает, нажмите кнопку K3 в это время, десятичная точка сместится, десятичная точка в разряде единиц означает от 0 до 999 минут, в разряде десятков означает от 0 до 99,9 секунд, а отсутствие десятичной точки означает от 0 до 999 секунд; После того, как выбор сделан, настройка времени завершена.. Короткое нажатие K1 для входа в режим точной настройки функции. Период срабатывания по умолчанию недействителен. Нажмите K1, чтобы активировать триггер во время периода задержки. (перераспределения). Нажмите K1 для сброса во время периода задержки (Выключение таймера, сброс реле). Нажмите еще раз, чтобы повторить настройки по умолчанию в первый раз.
Режим работы P1-2: Сигнал срабатывает и начинает отсчет времени X, когда реле замкнуто, а Y разомкнуто. Пользователь может установить время X и Y срабатывания реле; Настройка времени аналогична P1-1, за исключением того, что синий индикатор горит для установки времени срабатывания реле, а синий индикатор выключен для установки времени выключения реле.. Короткое нажатие K1 для входа в режим точной настройки функции. триггер недействителен в течение периода задержки по умолчанию, и триггер действителен в течение периода задержки при нажатии K1 (перераспределения). Нажмите еще раз, чтобы повторить настройки по умолчанию в первый раз.
Режим работы P1-3: Включить на X секунд, выключить на Y секунд, бесконечный цикл. Пользователь может установить время X и Y для замыкания реле; Настройка времени аналогична P1-2. Короткое нажатие K1 для входа в режим точной настройки функции. Сначала включите X, выключите Y секунд, нажмите K1, выключите X сначала, включите Y секунд и нажмите еще раз, чтобы повторить первую настройку по умолчанию.
Режим работы P1-4: Сигнал заставляет реле замыкаться, но не начинает отсчет времени. Сигнал триггера исчезает и начинается отсчет времени T. Когда время истекло, реле отключается.; В течение периода задержки сигнал подается снова, задержка отменяется, втягивание сохраняется, а сигнал исчезает.. Время перезапуска; (эквивалентно отсчету времени при отпускании кнопки, часто используется для задержки выключения питания). Пользователь может установить время T для замыкания реле; Настройка времени аналогична P1-1.
Список пакетов:
1 х релейный модуль
уведомление:
Выход эквивалентен пассивному контактному переключателю.
