Характерная черта:
1. Область применения: Используется в качестве генератора сигналов квадратных волн для генерации сигналов квадратных волн для экспериментальных разработок и используется для генерации сигналов квадратных волн для управления двигателями.
2. Генерация регулируемых импульсов: Этот модуль генерирует регулируемые импульсы для использования микроконтроллеров и управления связанными схемами (такие приложения, как ШИМ-регулировка затемнения и регулировка скорости).
3. Легко работать: Выход ШИМ, этот модуль может устанавливать частоту и рабочий цикл отдельно, с широким диапазоном частот и высокой точностью.

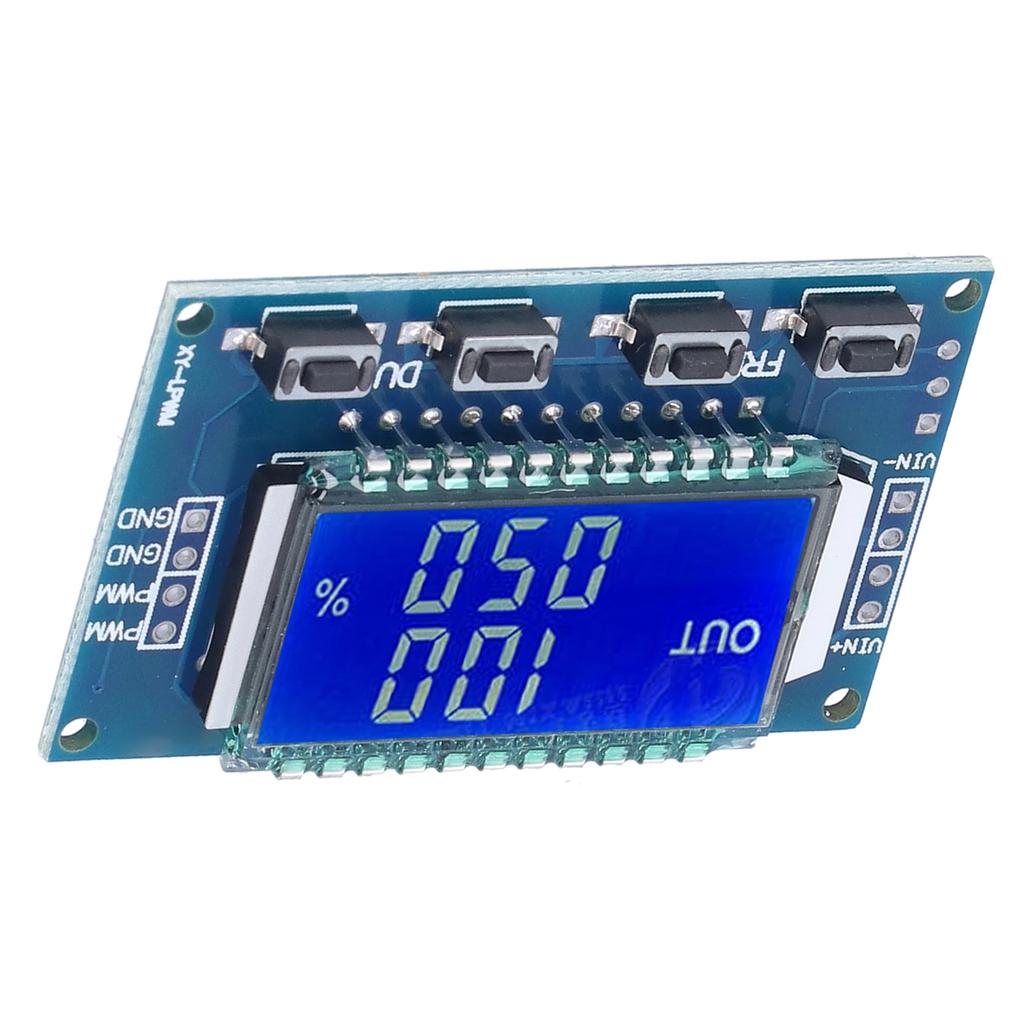

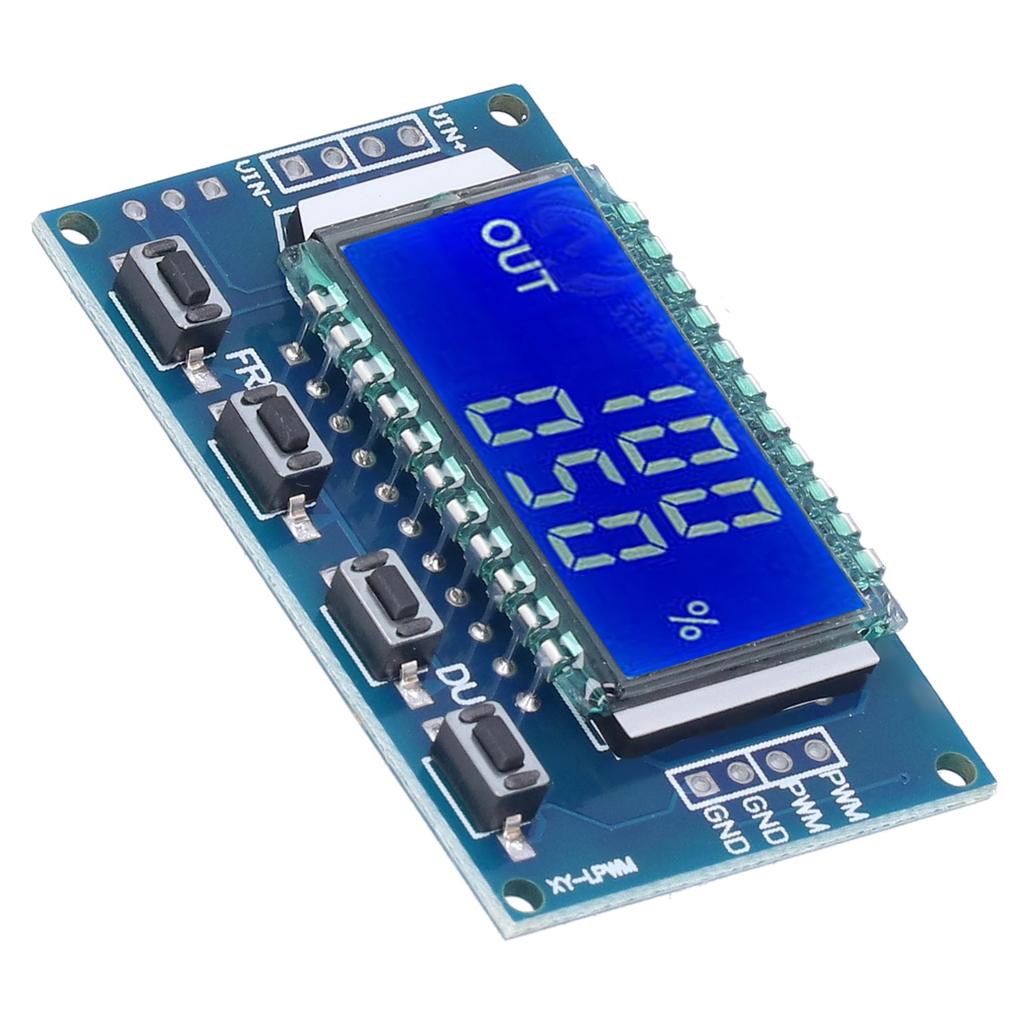

4. ЖК дисплей: Частота и рабочий цикл ЖК-дисплея очень четкие. Этот модуль может взаимодействовать с последовательным портом. Все параметры настройки сохраняются после выключения питания.
5. Четыре частотных диапазона, автоматическое переключение: XXX (без десятичной запятой): самый маленький блок 1 Гц, в диапазоне 1 Гц ~ 999 Гц, X.XX (сто знаков после запятой) является минимальным блоком 0,01 кГц, в диапазоне 1,00 кГц ~ 9,99 кГц, XX.X (десять в десятичной дроби): минимальный блок 0,1 кГц; диапазон 10,0 кГц ~ 99,9 кГц, X.X.X (десятичная дробь в десяти и ста): минимальный блок 1 кГц; диапазон 1кГц ~ 150кГц.
Технические характеристики:

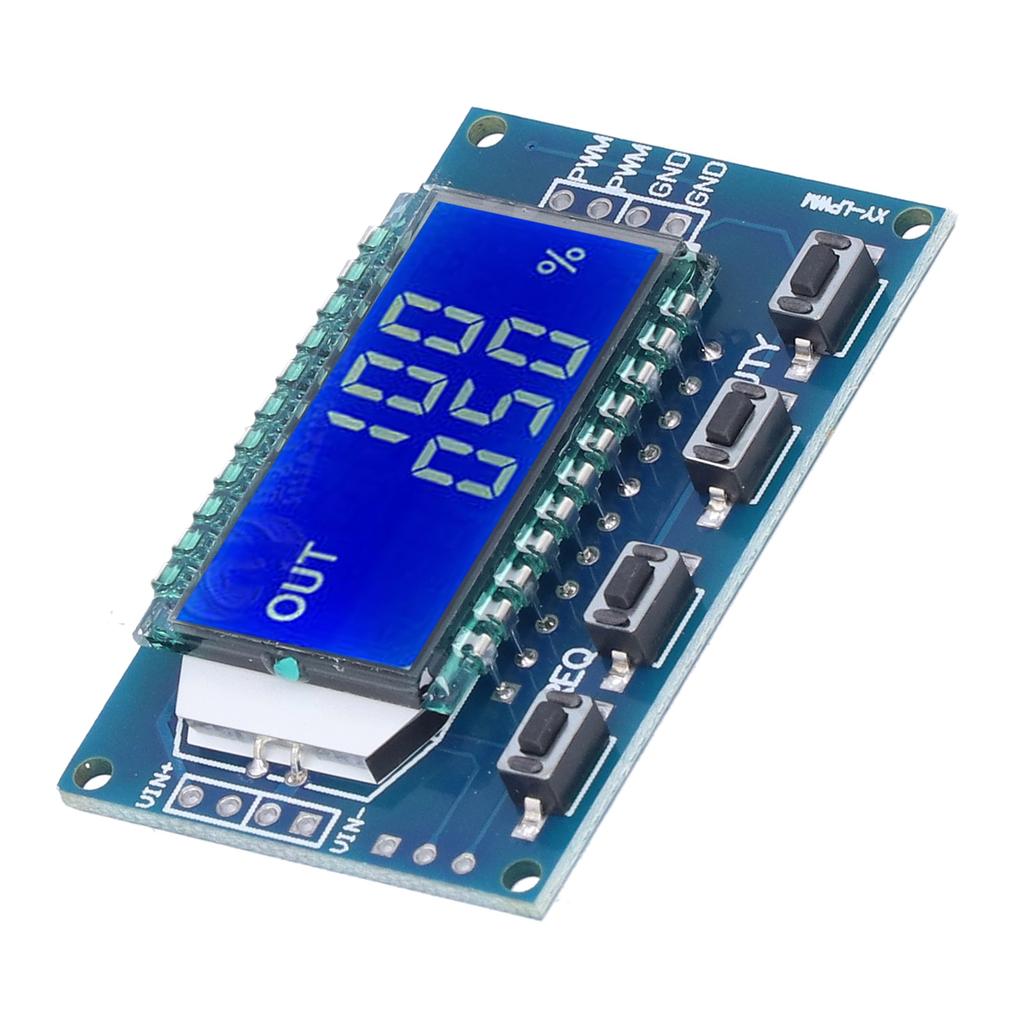

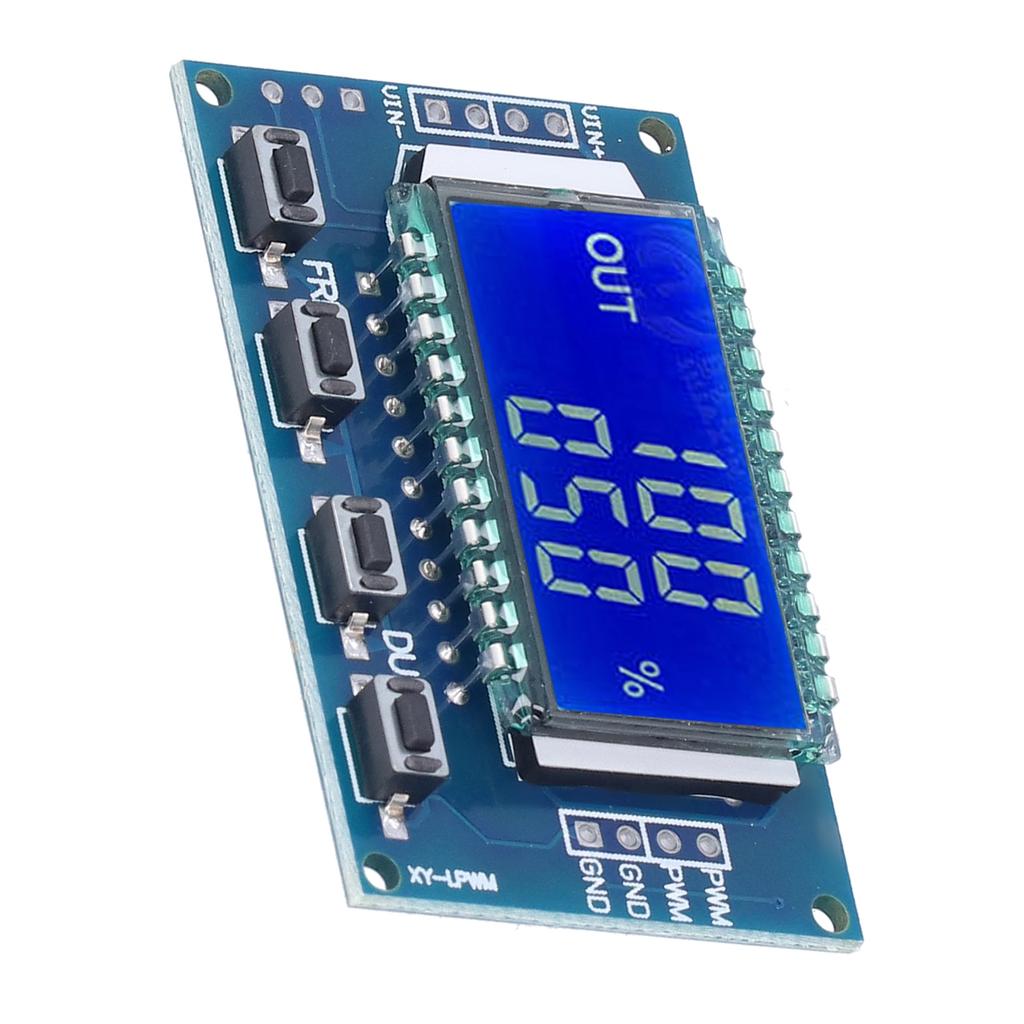

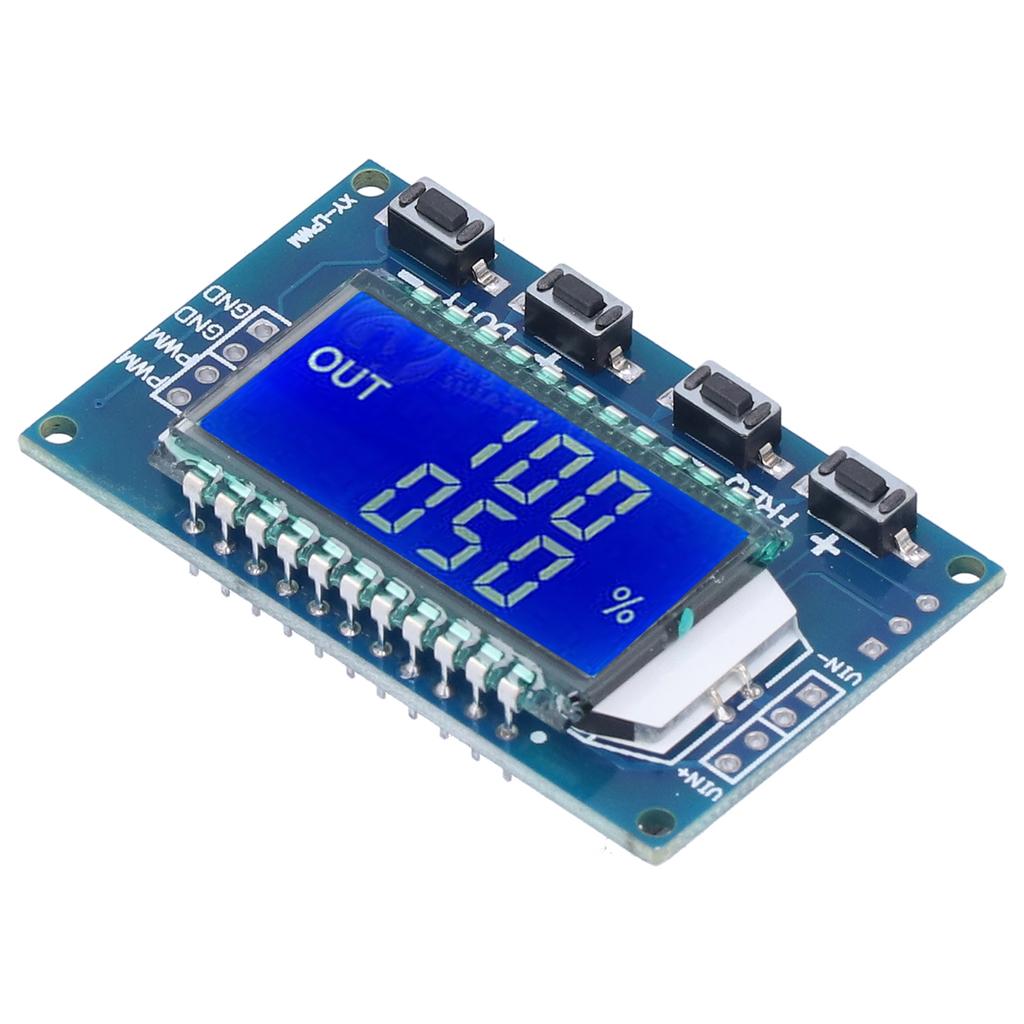

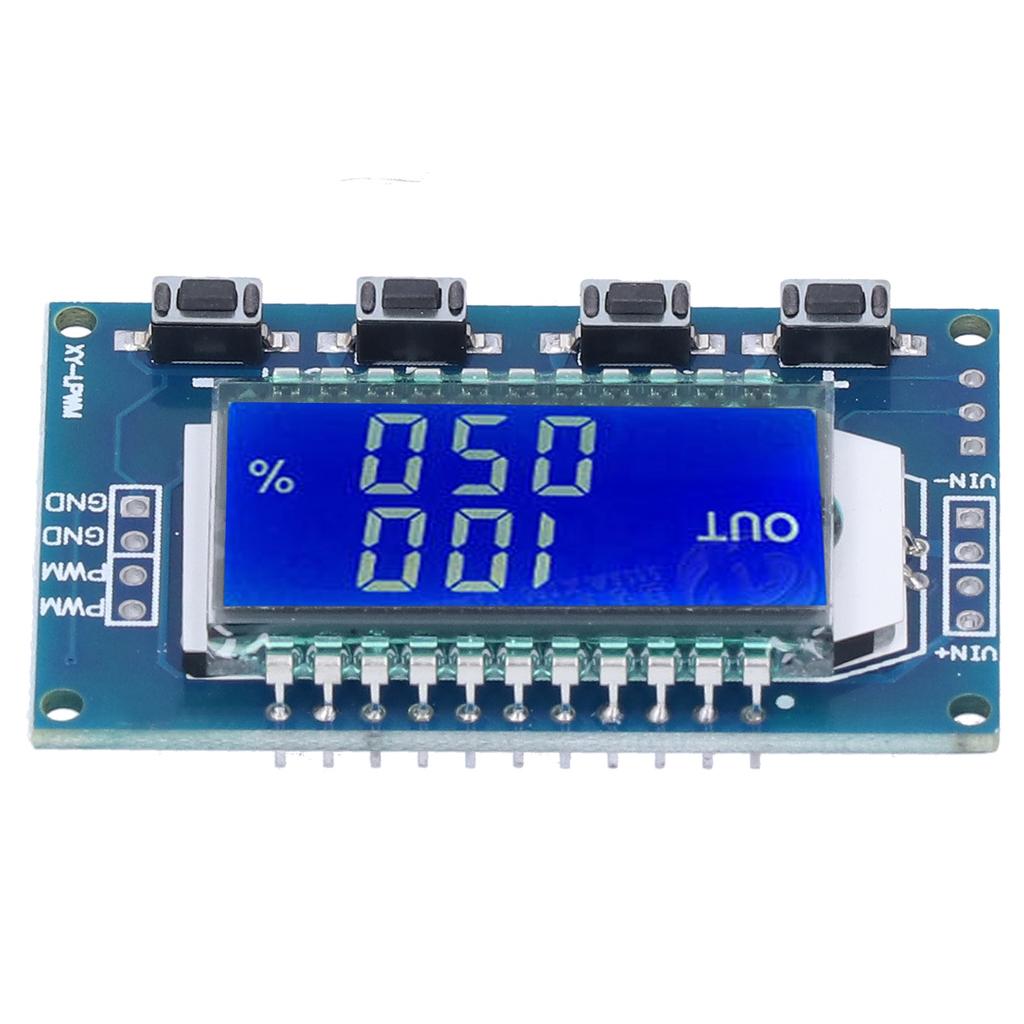

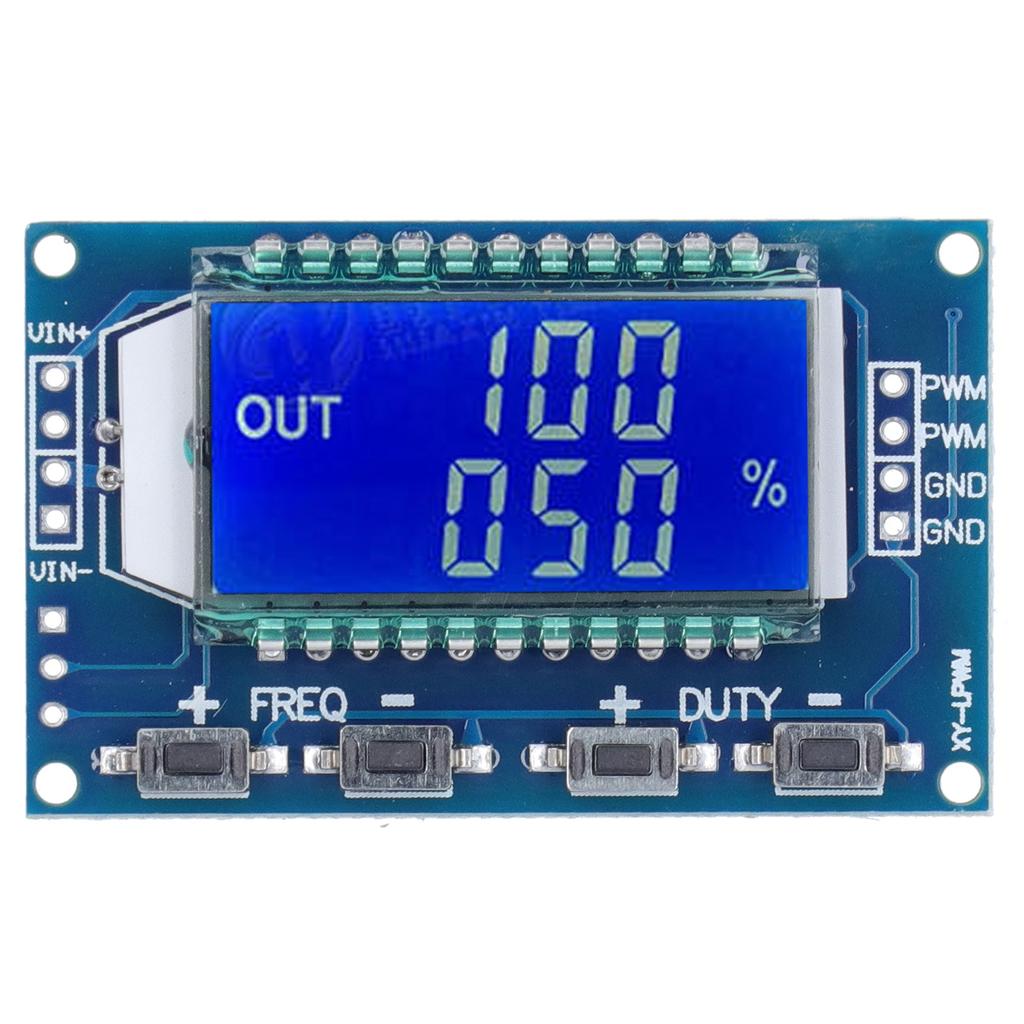

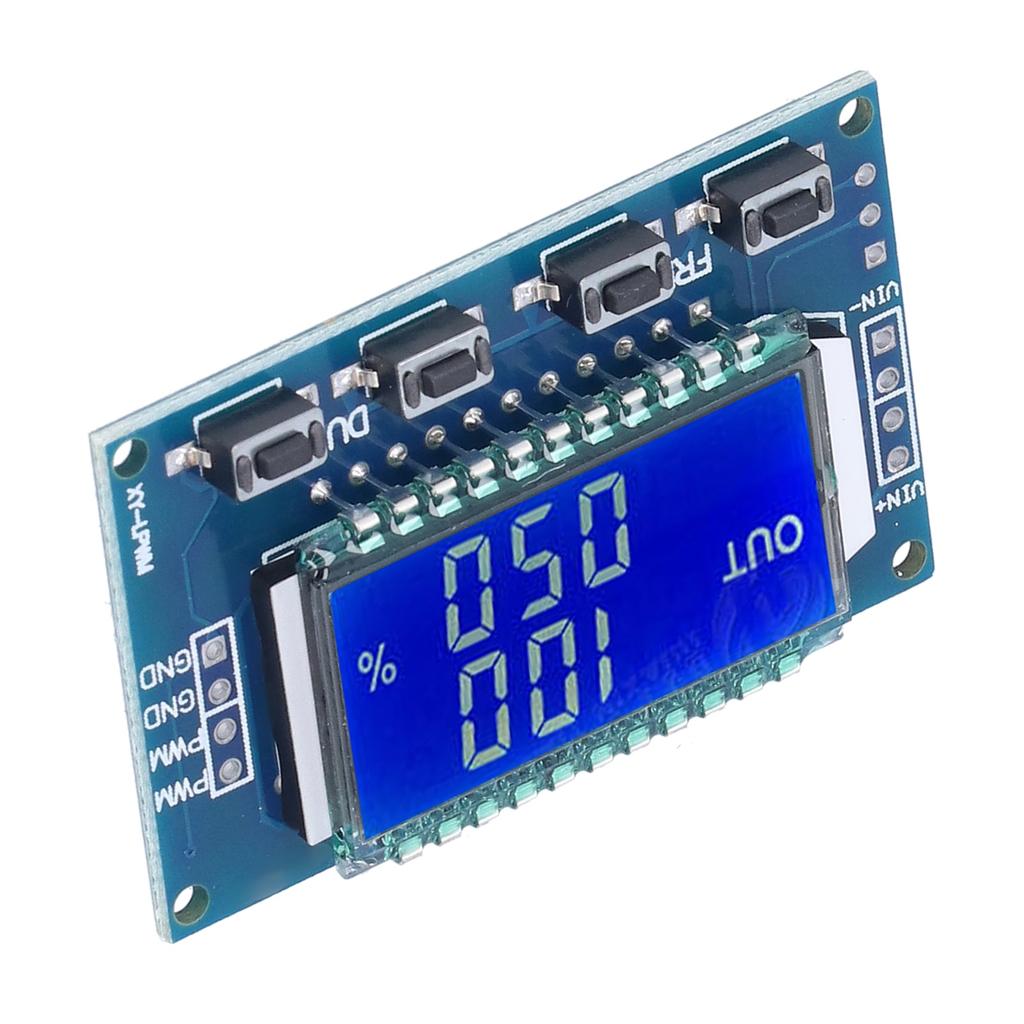

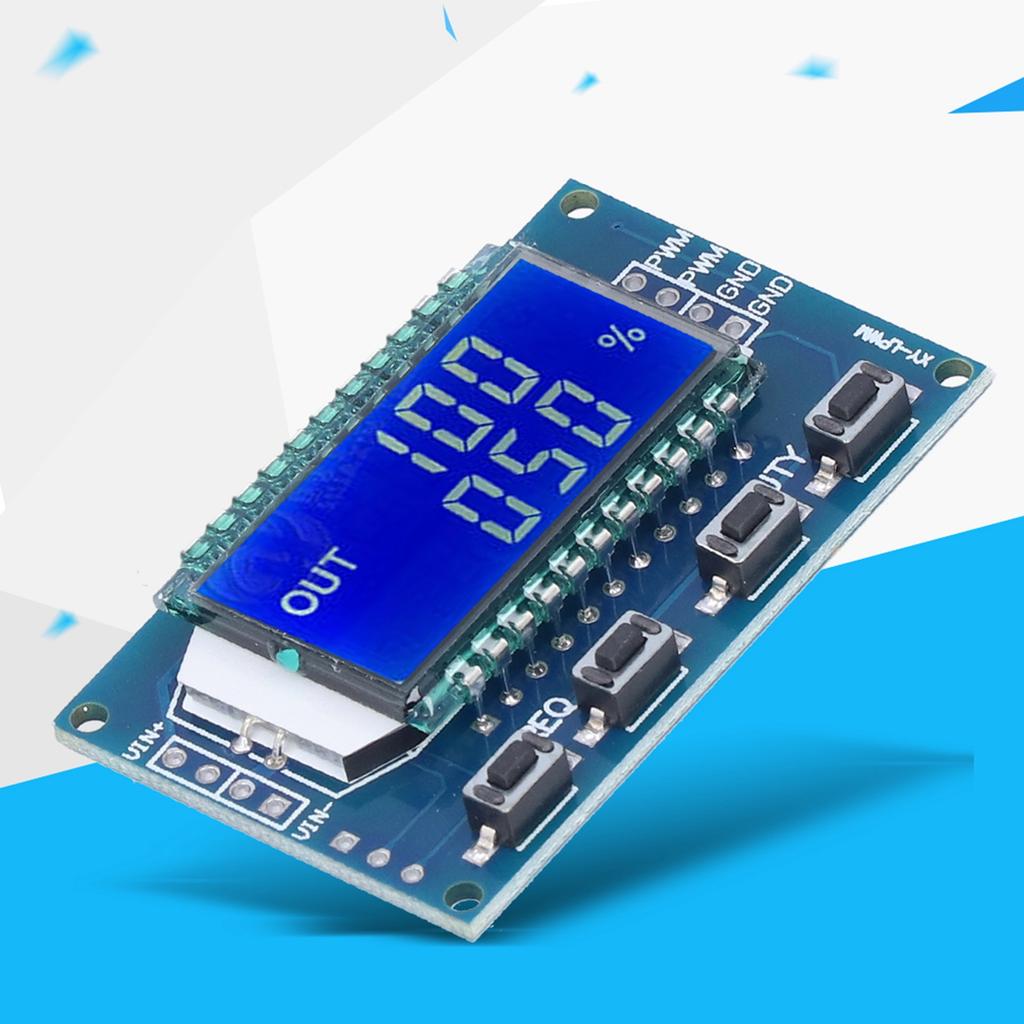

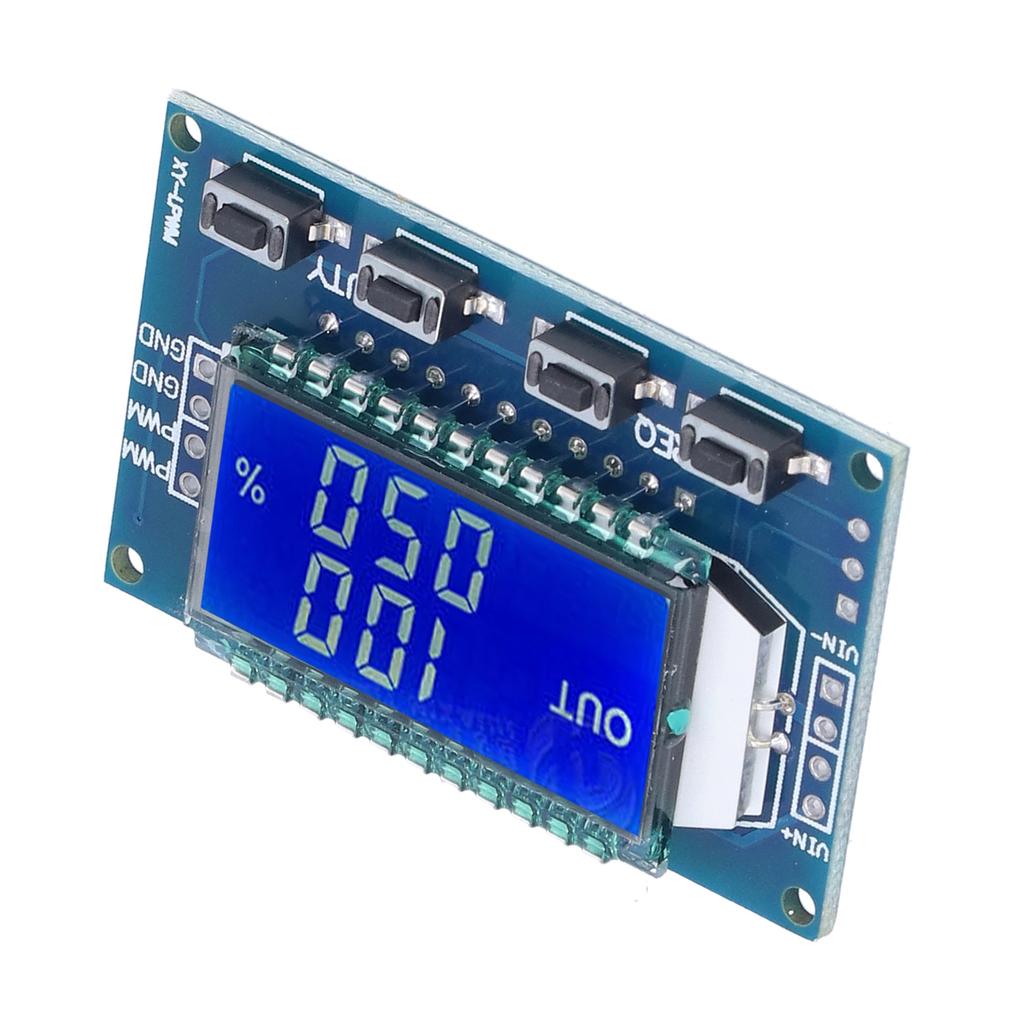

Тип объекта: Модуль генератора сигналов
Материал: пластик
Частотный диапазон разделен на четыре, автоматическое переключение:
1.XXX (без десятичной запятой): самый маленький блок 1 Гц, в диапазоне 1 Гц ~ 999 Гц;
2.Х.ХХ (сто знаков после запятой) является минимальным блоком 0,01 кГц, в диапазоне 1,00 кГц ~ 9,99 кГц;
3.ХХ.Х (десять в десятичной дроби): минимальный блок 0,1 кГц; диапазон 10,0 кГц ~ 99,9 кГц
4.X.X.X (десятичная дробь в десяти и ста): минимальный блок 1 кГц; диапазон 1 кГц ~ 150 кГц
например. отображение частоты: 100 указывает, что выходной импульс ШИМ 100 Гц;
1.01 представляет выходной импульс ШИМ 1.01K;
54.1 представляет выходной импульс ШИМ 54,1 кГц;
1.2.4 указывает, что выходной импульс ШИМ 124 кГц;
Диапазон рабочих циклов: от 0 до 100%
Все параметры настройки, энергосбережет.
Параметры модуля:
Рабочее напряжение: 3,3 ~ 30 В
Диапазон частот: 1Гц ~ 150 кГц
Точность частоты: в каждом диапазоне точность составляет около 2%
Сигнал грузоподъемности: выходной ток около 5 ~ 30 м
Выходная амплитуда: Амплитуда ШИМ равна напряжению питания
Температура окружающей среды: -20 ~ + 70 °C
Управление последовательным портом (Связь на уровне TTL MCU)
Стандарт связи: 9600 бит/с Биты данных: 8
Стоп-биты: 1
Бит четности: Никто
Управление потоком: Никто
1. Частота ШИМ
"Ф101": Установите частоту 101 Гц (001 ~ 999)
"Ф1.05": Установите частоту 1,05 кГц (1,00 ~ 9,99)
"Ф10.5": Установите частоту 10,5 кГц (10,0 ~ 99,9)
"F1.0.5": Установите частоту 105 кГц (1.0.0 ~ 1.5.0)
2. Коэффициент нагрузки ШИМ
"ДХХХХ": Установите рабочий цикл ШИМ XXX; (001 ~ 100)
Например, D050, установить коэффициент нагрузки ШИМ 50%
3. Считывает заданные параметры
Отправьте настройки параметра чтения строки "read".
Настройка успешного возврата: DOWN;
Настройка отработки отказа: ПАДАТЬ.
Список пакетов:
1 x сигнал генератора модуль
