Характерная черта:
1. Функция температуры и влажности: Функции продукта в основном подразделяются на две категории: функция температуры и функция влажности.
2. Автоматическое распознавание температурного режима работы: Автоматическое распознавание рабочего режима по температуре запуска и остановки. когда начальная температура > конечной температуры, режим охлаждения "C"; когда температура начала
3. Автоматическое распознавание влажности Режим работы: Автоматически распознает рабочий режим в зависимости от начальной влажности и конечной температуры; когда начальная влажность > конечной влажности, режим осушения "d"; когда начинается влажность
4. Удаленное считывание и настройка параметров: Другие функции включают удаленное считывание или настройку параметров, передачу данных о температуре и влажности в режиме реального времени, включение реле. (открыт по умолчанию)
5. Высокая точность: Датчик обнаружения представляет собой интегрированный датчик, а тип выхода - релейный выход, обладающий высокой точностью.
Технические характеристики:

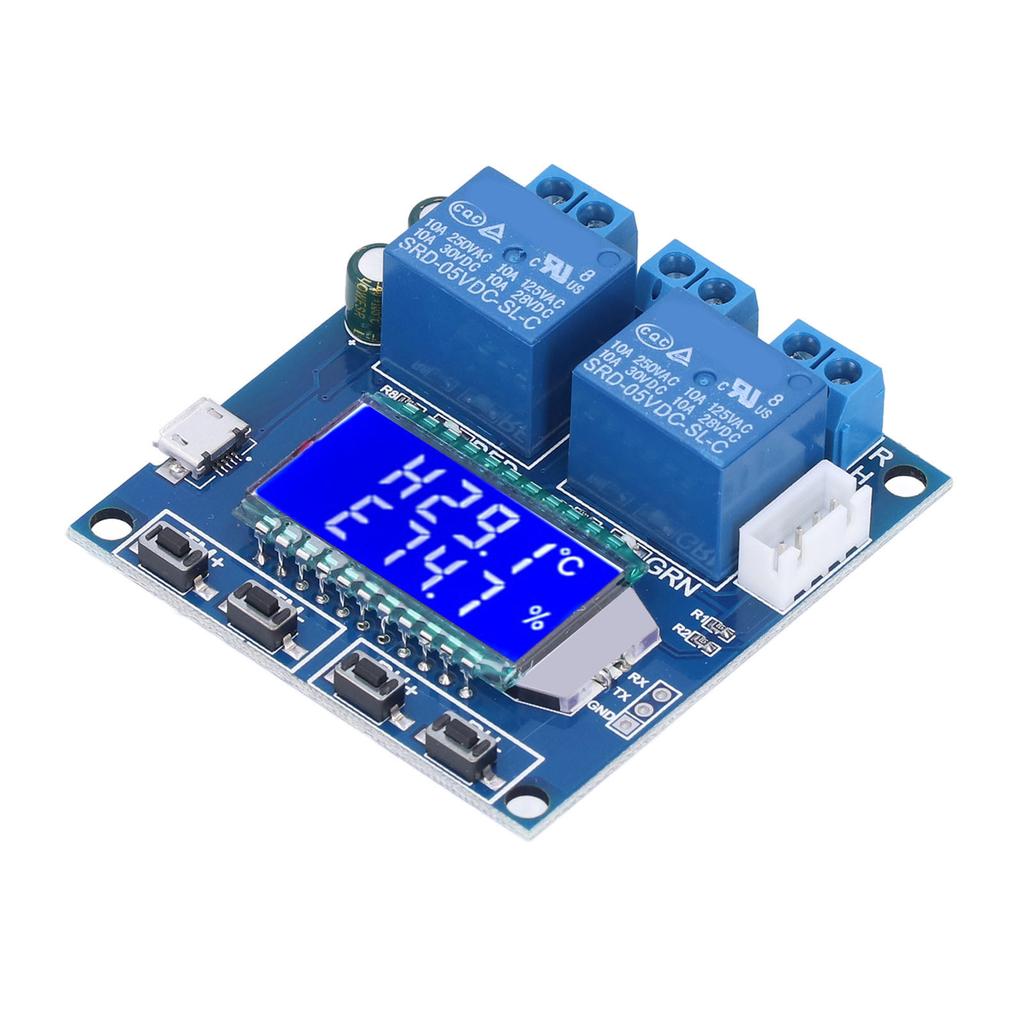

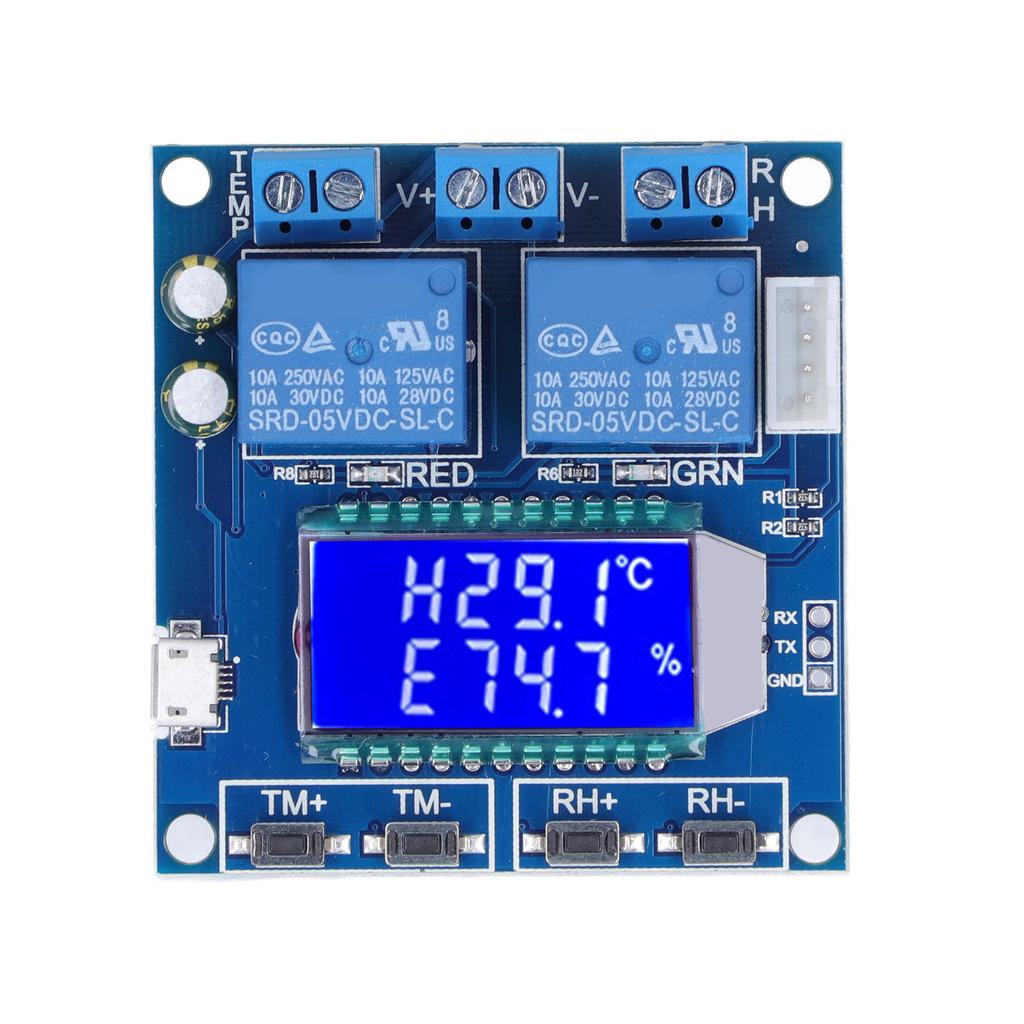

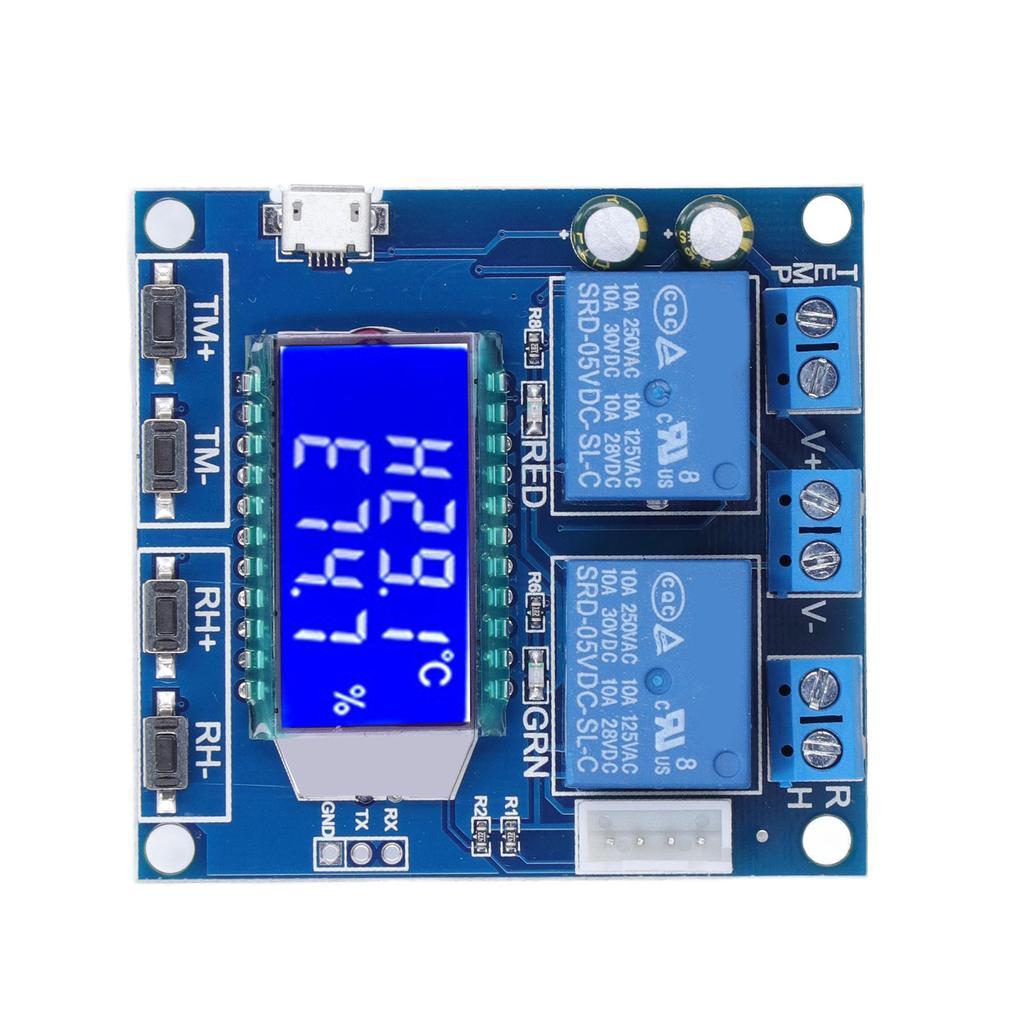

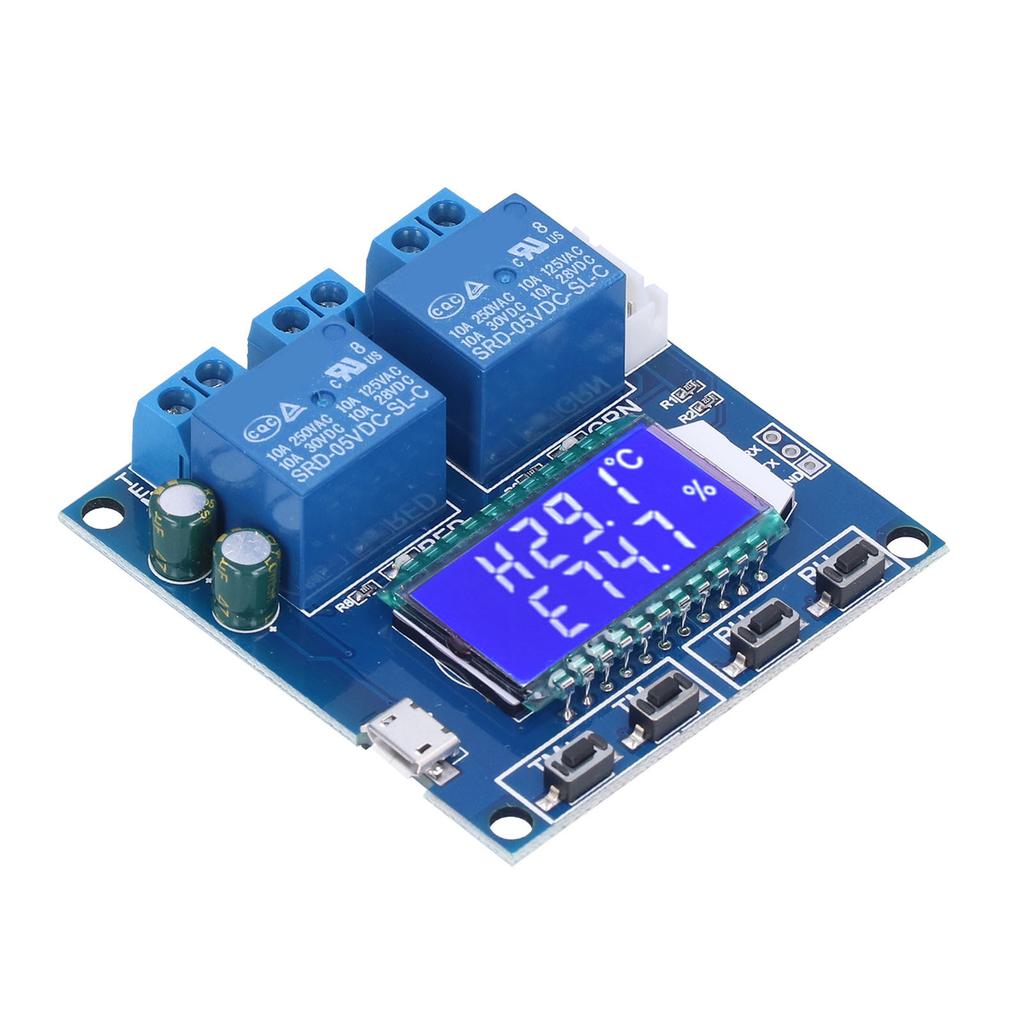

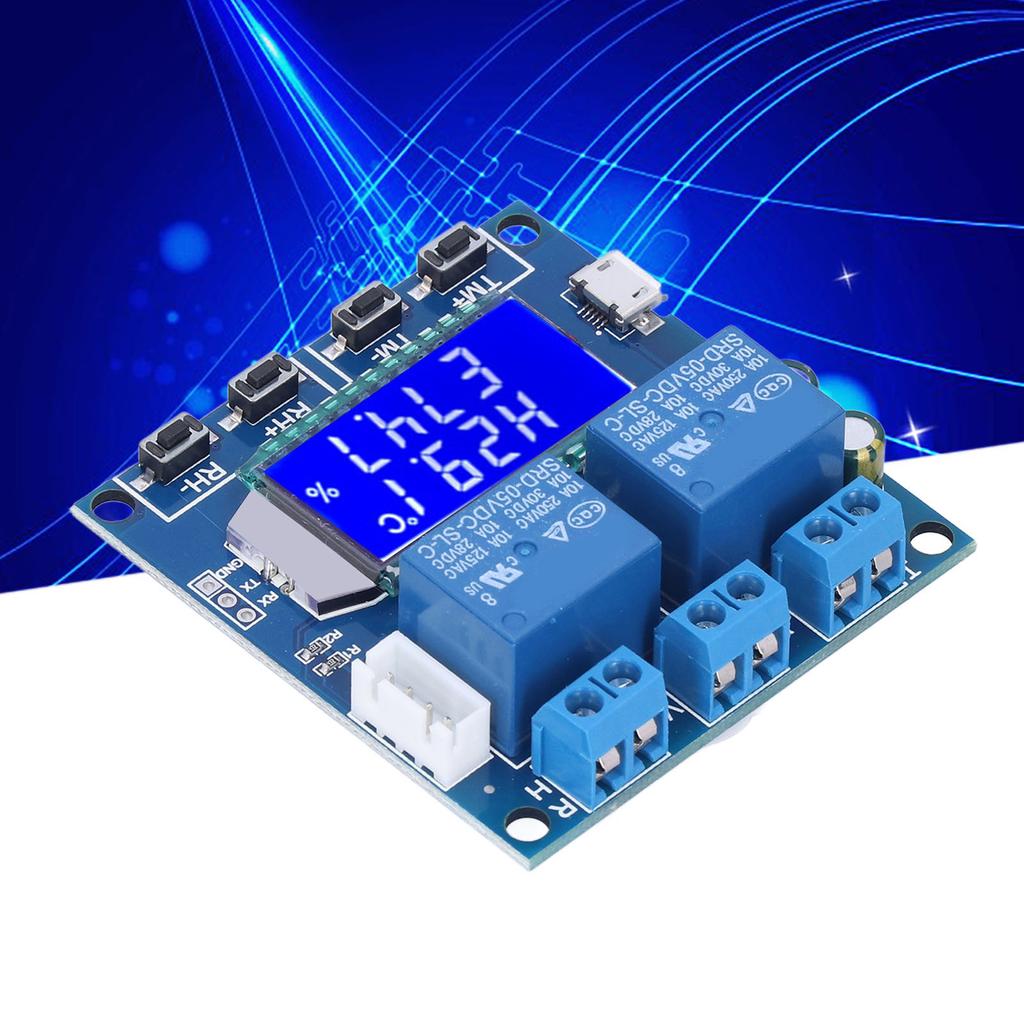

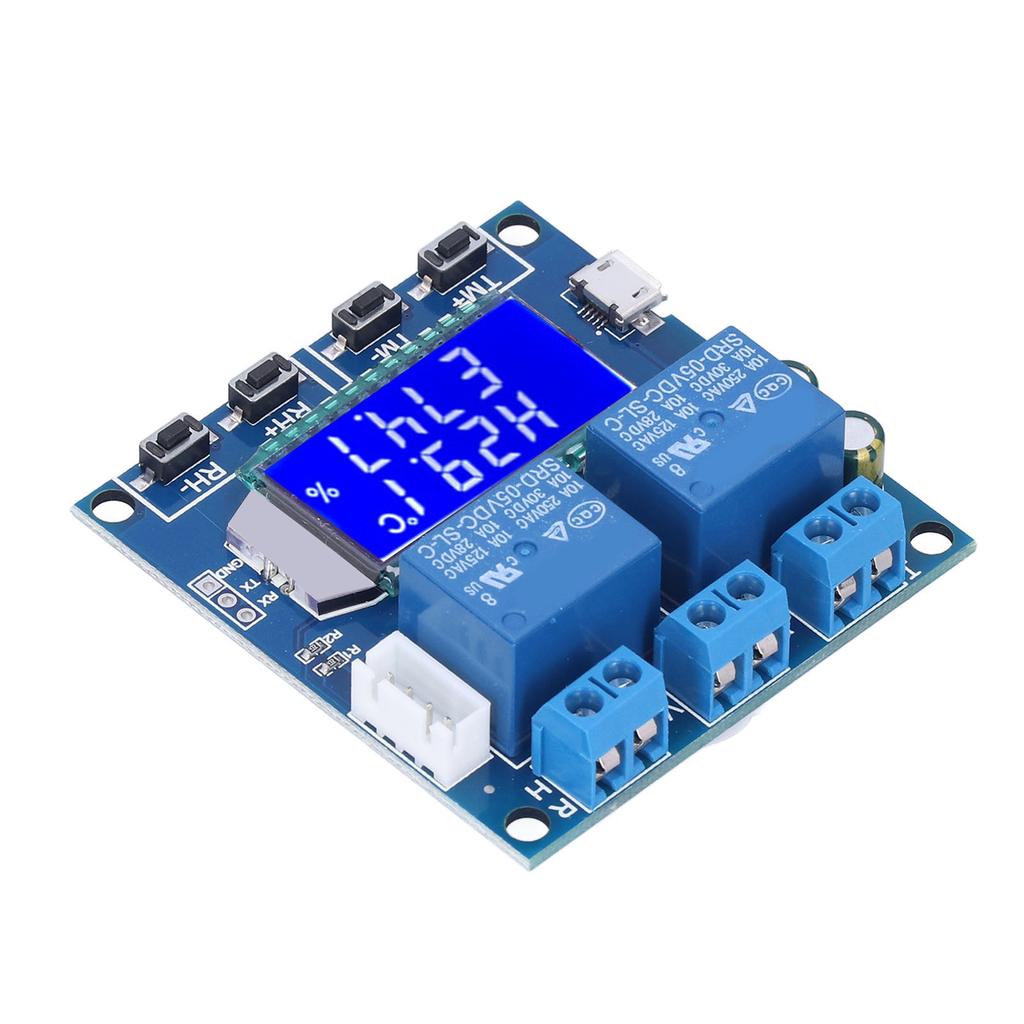

Тип объекта: Модуль контроля влажности и температуры
Модель продукта: XY-TR01
Напряжение источника питания: DC6-30В
Диапазон измерения температуры: -20℃~60℃
Диапазон влажности: 0% ~ 100% резусная влажность
Точность системы: 0.1°C 0.1% относительной влажности
Зонд обнаружения: Встроенный датчик
Тип выхода: Релейный выход
Выходная мощность: Максимум 10A
Температурная функция выглядит следующим образом::
1. Автоматическое распознавание рабочего режима:
Система автоматически распознает режим работы по температуре запуска и остановки.;
Начальная температура>температура останова, режим охлаждения «C»; начальная температура;
2. Режим охлаждения:
Когда температура обнаружения ≥ начальной температуры, реле включается, загорается красный индикатор, и холодильное оборудование начинает работать.;
Если измеренная температура меньше или равна температуре остановки, реле выключается, красный индикатор гаснет, и холодильное оборудование прекращает работу.;
3. Режим нагрева:
Когда температура обнаружения ниже начальной температуры, реле включается, загорается красный индикатор, и нагревательное устройство начинает работать.;
Когда измеренная температура больше или равна температуре останова, реле замыкается, красный индикатор гаснет, и нагревательное устройство прекращает работу.
4. Функция температурной коррекции OFE (-10,0 ~ 10,0℃):
Система работает длительное время, и могут быть отклонения. Благодаря этой функции фактическая температура = измеренная температура + калибровочное значение;
Как установить начальную и конечную температуру:
1. В рабочем интерфейсе нажмите и удерживайте клавишу «TM+» более 3 секунд, чтобы войти в интерфейс настройки температуры запуска.. Тест можно использовать для изменения параметров с помощью клавиш TM+ и TM-.. После завершения изменения параметров подождите 6 секунд, чтобы автоматически выйти и сохранить изменения.;
2. В рабочем интерфейсе нажмите и удерживайте клавишу «TM-» более 3 секунд, чтобы войти в интерфейс настройки температуры остановки.. Тест можно использовать для изменения параметров с помощью клавиш TM + TM-. После завершения изменения параметров подождите 6 секунд, чтобы автоматически выйти и сохранить изменения.;
Функции влажности следующие::
1. Автоматическое распознавание рабочего режима:
Система автоматически распознает режим работы по начальной влажности и конечной температуре.;
Начальная влажность> конечная влажность, режим осушения «d»; начальная влажность;
2. Режим осушения:
При обнаружении влажности ≥ начальной влажности реле включается, загорается зеленый индикатор, и оборудование для осушения начинает работать.;
Если обнаруженная влажность меньше или равна значению влажности остановки, реле замыкается, зеленый индикатор гаснет, и оборудование для осушения прекращает работу.;
3. Режим увлажнения:
Когда обнаруженная влажность меньше начальной влажности, реле включается, загорается зеленый индикатор, и увлажнитель начинает работать.;
При обнаружении влажности ≥ стоп-уровня реле выключается, зеленый индикатор гаснет, и увлажнитель прекращает работу.
4. Функция коррекции влажности RH (-10,0 ~ 10,0℃):
Система работает длительное время, и могут быть отклонения. Благодаря этой функции фактическая влажность = измеренная влажность + калибровочное значение;
Как установить начальную и конечную влажность:
1. В рабочем интерфейсе нажмите и удерживайте клавишу «RH+» более 3 секунд, чтобы войти в интерфейс настройки начальной влажности.. Тест можно использовать для изменения параметров с помощью клавиши RH+ RH-. После завершения изменения параметров подождите 6 секунд, чтобы автоматически выйти и сохранить изменения.;
2. В рабочем интерфейсе нажмите и удерживайте клавишу «RH-» более 3 секунд, чтобы войти в интерфейс настройки остановки влажности.. Тест можно использовать для изменения параметров с помощью клавиши RH+ RH-. После завершения изменения параметров подождите 6 секунд, чтобы автоматически выйти и сохранить изменения.;
Описание интерфейса операции:
Отображение рабочего режима. После установки начальной температуры и влажности, конечной температуры и влажности, а также других параметров, текущий режим ("Г/С", "Э/д") будет отображаться перед температурой и влажностью;
При включении любого реле в левом верхнем углу интерфейса отображается «OUT». Если реле температуры включено, режим работы температуры «H/C» мигает, указывая напоминание.; если реле влажности включено, режим работы влажности "E" мигает /d", как напоминание;
Другие функции:
1. Удаленное считывание/настройка параметров:
Вы можете задать такие параметры, как начальная температура и влажность, конечная температура и влажность, а также коррекция температуры и влажности через UART.;
2. Отчеты о температуре и влажности в режиме реального времени:
Если функция отчета о температуре и влажности включена, устройство будет определять температуру, влажность и состояние реле с интервалом в 1 секунду и передавать их на терминал через UART, что удобно для сбора данных.;
3. Реле Включить (открыт по умолчанию):
Если включение реле выключено, реле остается выключенным;
Как изменить значение поправки на температуру и влажность:
1. В рабочем интерфейсе дважды нажмите клавишу «TM+», чтобы войти в интерфейс настройки значения коррекции.; нижняя строка отображает тип значения коррекции, а верхняя строка отображает конкретное значение; (ОФИ: Значение поправки на температуру, RH: Значение поправки на влажность)
2. В это время коротко нажмите клавишу «TM-», чтобы переключить параметр, который необходимо изменить, и используйте клавишу RH+ RH-, чтобы изменить конкретное значение.; Поддерживаются длинное и короткое нажатие.;
3. После завершения изменения параметров дважды щелкните клавишу «TM+», чтобы выйти из интерфейса настройки значения коррекции и сохранить данные.;
Как включить/выключить переключатель включения реле:
В рабочем интерфейсе коротко нажмите клавишу «TM-», чтобы включить или выключить реле температуры. (На: Включить, выключить: Выключать). После возврата в рабочий интерфейс, если реле температуры выключено, символ температуры «℃» будет мигать, напоминание.
На рабочем интерфейсе коротко нажмите клавишу «RH-», чтобы включить или выключить реле влажности. (На: Открыто, ВЫКЛ.: Закрывать). После возврата в рабочий интерфейс, если реле влажности выключено, мигает символ влажности «%», напоминание.
Управление последовательным портом: Связь на уровне TTL микроконтроллера
Стандарт связи: 9600 бит/с, биты данных: 8
Стоп-бит: 1
Контрольная цифра: Никто
Управление потоком: Никто
Описание формата загрузки данных о температуре и влажности:
Температурный формат: Рабочий режим (H/C), значение температуры, состояние реле температуры;
Формат влажности: Рабочий режим (Э/Д), значение влажности, состояние реле влажности;
Н, 20,5℃, CL: Рабочий режим обогрева, текущая температура 20,5 градусов, реле температуры выключено;
Д, 50,4%, ОП: Рабочий режим осушения, текущая влажность составляет 50,4%, реле влажности замкнуто;

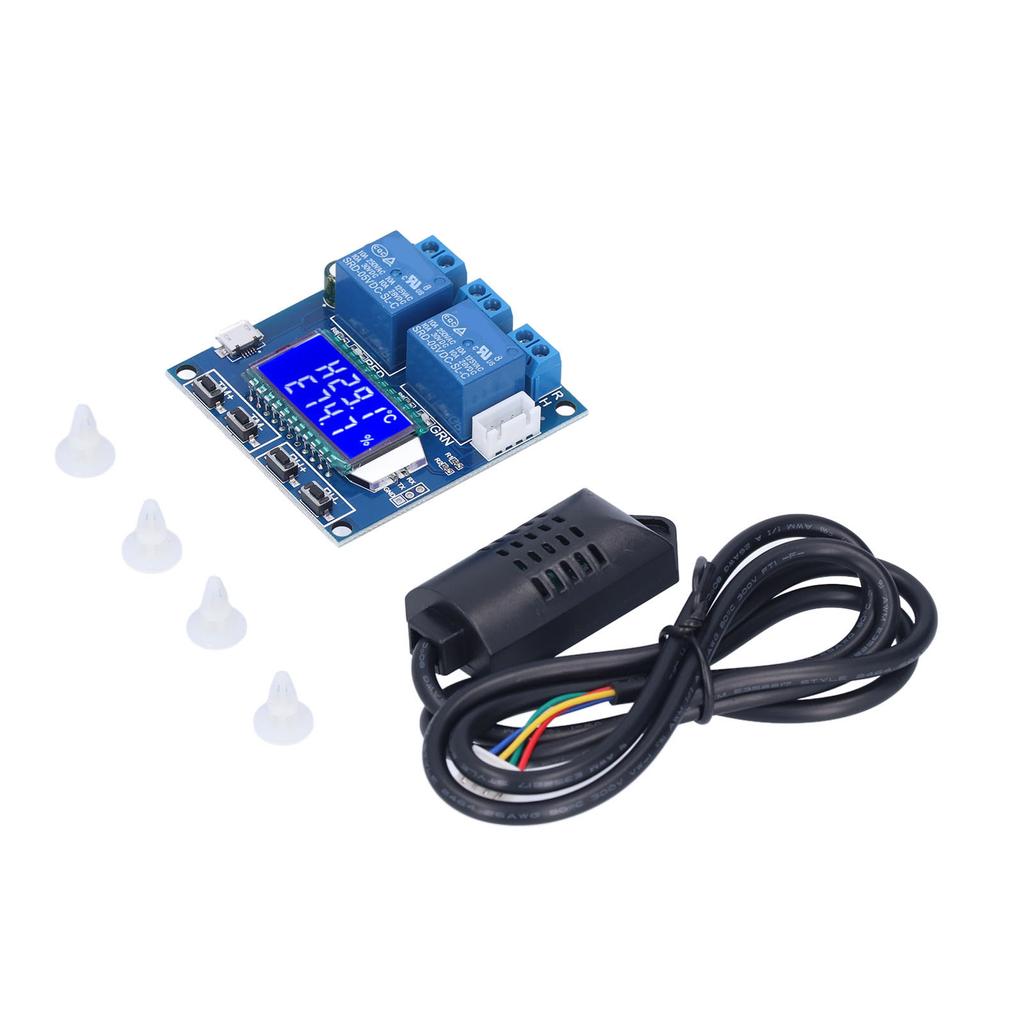

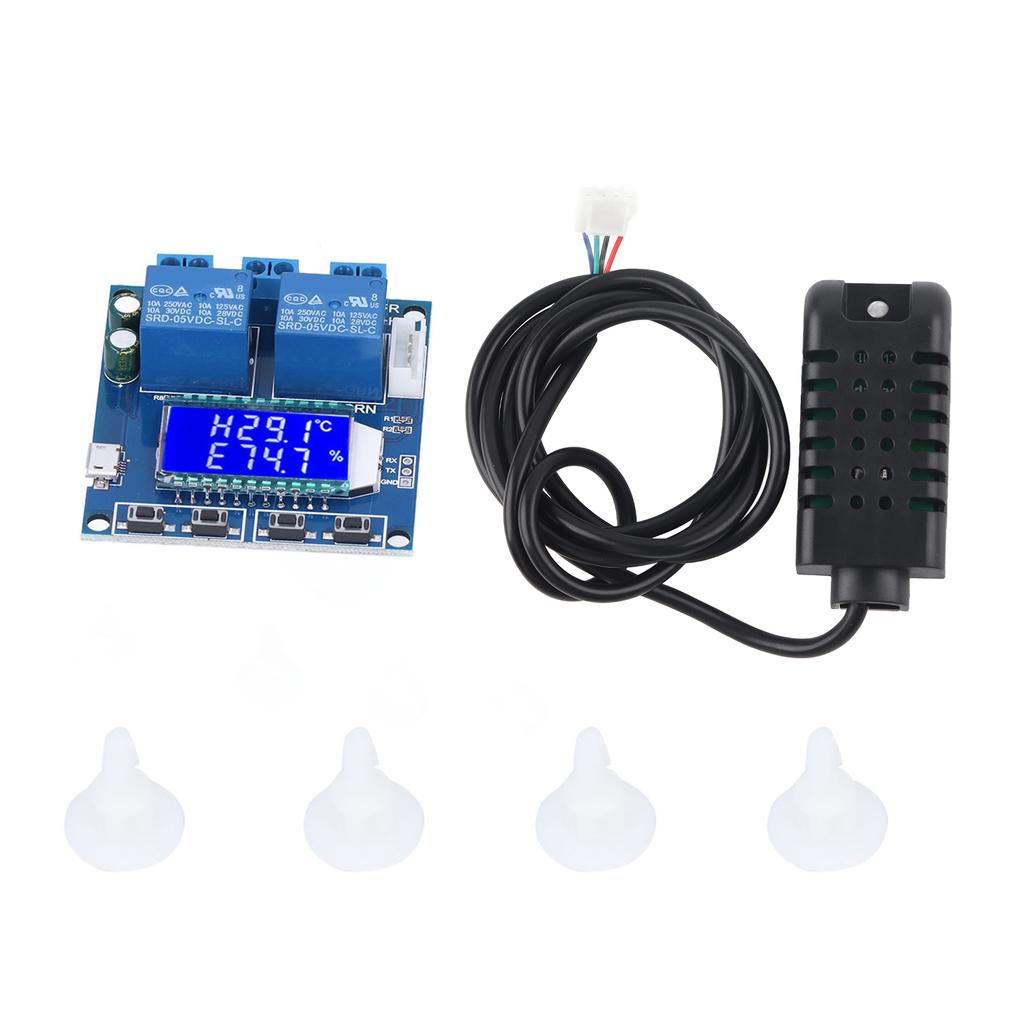

Список пакетов:
1 x Модуль контроля влажности и температуры
1 х датчик
4 x аксессуары
уведомление:
Обратите внимание, что новый тип и старый тип этого продукта будут отправлены случайным образом, и убедитесь, что вы не будете возражать перед заказом.
