Характерная черта:

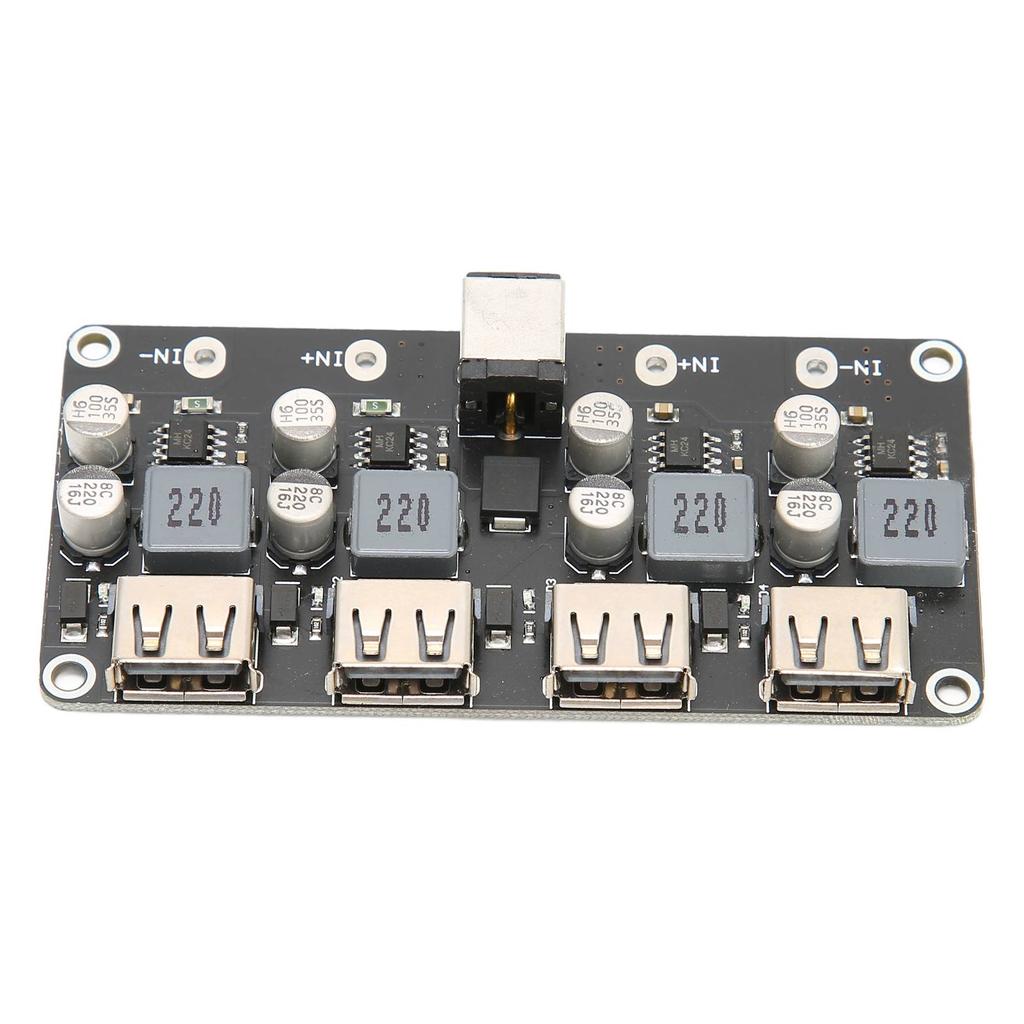

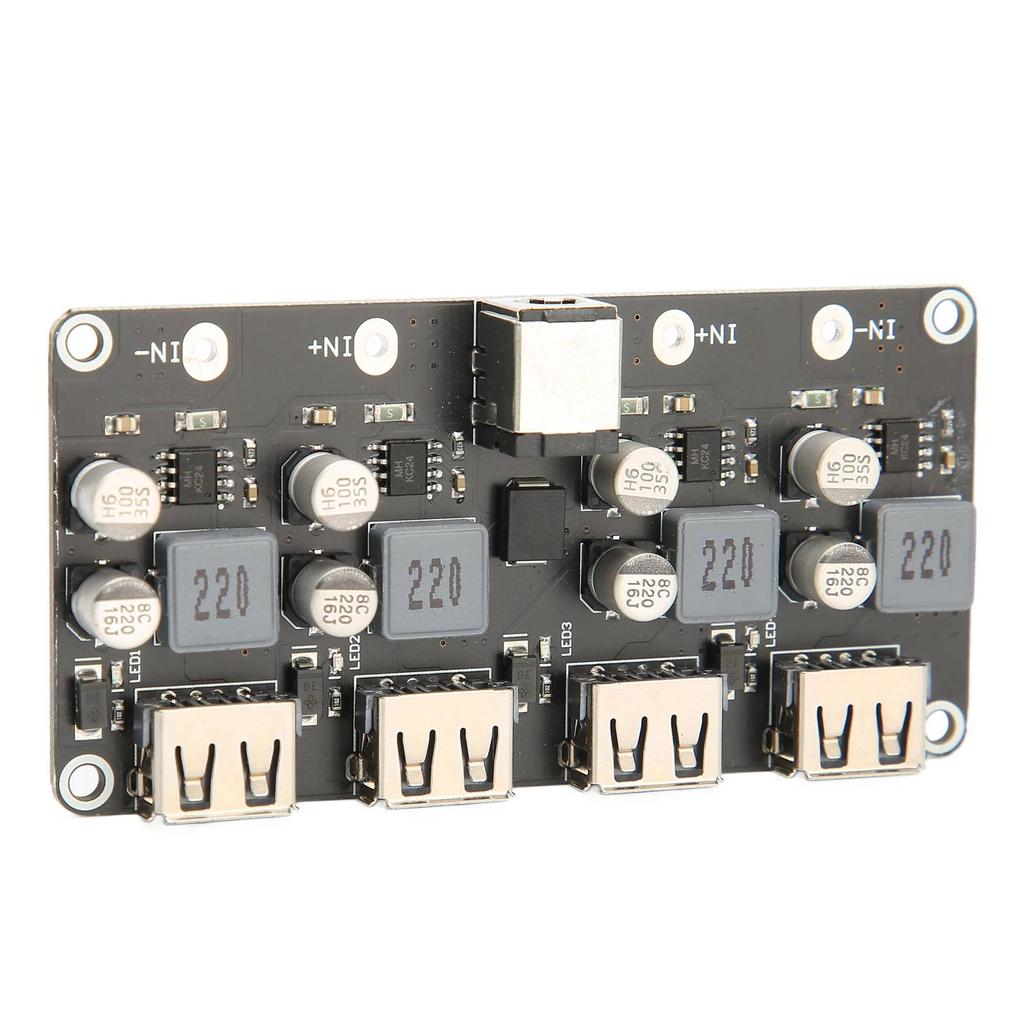

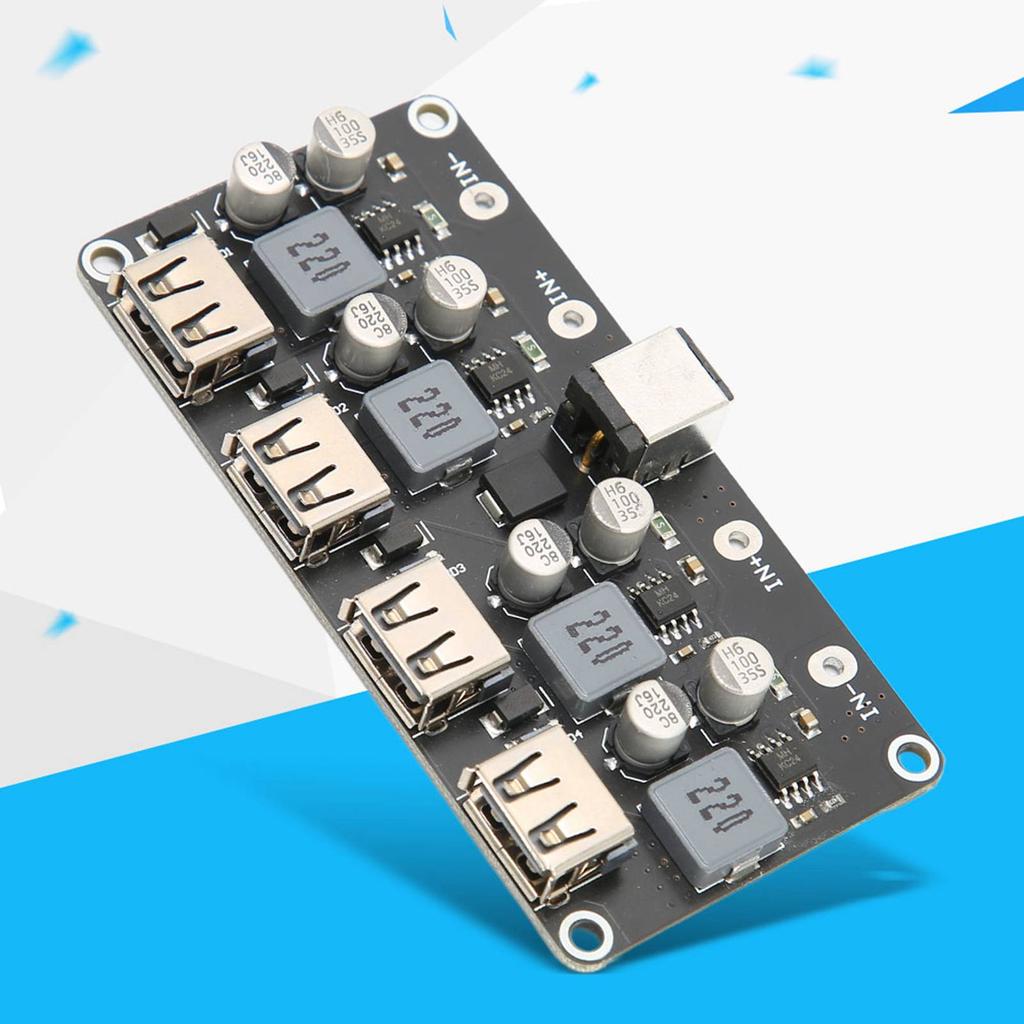

1. [4 WAY DESIGN] 4-позиционный модуль быстрой зарядки, от 12V24V до QC3.0, поддерживает протокол быстрой зарядки QC 3.0 и может заряжаться одновременно.
2. [ОТЛИЧНАЯ ПЕЧАТНАЯ ПЛАТА] Примите FR-4 толщиной 1,6 мм конструкцию печатной платы, с оптимизированной компоновкой, обратным рассеиванием тепла, имеет низкую рабочую температуру полной нагрузки.
3. [БЕЗОПАСНАЯ ЭКСПЛУАТАЦИЯ] Ток в режиме ожидания составляет 0,013 А, модуль имеет функцию компенсации выходного напряжения, с множественной защитой и высокой надежностью.
4. [С ЧИПОМ БАКСА] Встроенный чип синхронного коммутационного преобразователя buck, с частотой переключения 220 кГц, эффективность преобразования напряжения до 97%.
5. [ЗАРЯДКА ЧЕРЕЗ USB] Дизайн интерфейса USB, может заряжать мобильные телефоны, поддерживает различные выходы быстрых протоколов зарядки, с хорошей совместимостью.
Технические характеристики:
Тип объекта: Модуль быстрой зарядки
Встроенный чип синхронного коммутационного преобразователя buck
Диапазон входного напряжения: 4,5В-32В (Модуль Buck, входное напряжение должно быть выше, чем выходное напряжение)
Диапазон выходного напряжения: 3V-12V, автоматически настраивается в соответствии с протоколом быстрой зарядки
Выходная мощность: Максимум 24 Вт (4 В при 3,6 А, 5 В при 3,4 А, 9 В при 2,5 А, 12 В при 2 А и т. Д.)
Проводная компенсация выходного напряжения
Выход имеет характеристики CV/CC (выходной ток меньше заданного значения, выходной режим CV; выходной ток больше заданного значения, выходной режим CC)
Эффективность преобразования: До 97%
Функция плавного запуска: да
Частота переключения: 220 кГц
Быстрая зарядка на выходе:
1. Поддержка BC1.2, для iOS, для протокола Samsung
2. Поддержка Qualcomm QC2.0 QC3.0
3. Поддержка MTK PE1.1/PE2.0
4. Поддержка протокола быстрой зарядки Huawei FCP
5. Поддержка протокола быстрой зарядки Samsung AFC
6. Поддержка протокола быстрой зарядки Spreadtrum SFCP
Множественная защита, высокая надежность:
1. Выходной перегрузка по току, входное перенапряжение, входное пониженное напряжение, защита от короткого замыкания на выходе
2. Защита всей машины от перегрева
3. ESD 4KV, DC выдерживает напряжение 48V
Список пакетов:
1 x Модуль быстрой зарядки
уведомление:
Этот модуль представляет собой 4-канальный модуль быстрой зарядки понижающего типа, используйте источник питания постоянного тока напряжением 12–30 В, положительный и отрицательный полюса не могут быть перепутаны.
