Характерная черта:
1. ВЫСОКАЯ ЭФФЕКТИВНОСТЬ: Эффективность отслеживания ≥99,5%, максимальная эффективность преобразования 98%, с автоматической идентификацией напряжения рабочей системы 12 В 24 В, функцией автоматического сохранения. Два уровня отключения напряжения, имеет функцию зарядки и ограничения тока
2. ФУНКЦИИ ЗАЩИТЫ: Встроенная защита от обратной полярности, перезарядки, перегрузки, перегрузки, короткого замыкания и обратного тока. Защитите батарею от перезарядки солнечным модулем и перезарядки от нагрузки
3. ОПТИМИЗИРОВАННОЕ ВРЕМЯ АВТОНОМНОЙ РАБОТЫ: Процесс зарядки контроллера солнечного заряда 20A оптимизирован для продления срока службы батареи и повышения производительности системы. Включает в себя 4-ступенчатую зарядку аккумулятора (пакет, ускорение, плавание и выравнивание) и температурная компенсация
4. ПОДДЕРЖКА БАТАРЕИ: Поддержка герметичной батареи(по умолчанию), или гель, AGM, Затопленный пользователь (9~17В при 12В; 18~34В при 24В), литиевая батарея для LiFePO4 (4с/12В; 8с/24В), Li(НикОмн)O2 (3с/12В; 6с/24В). С функцией компенсации температуры батареи (только для кислотных батарей), функция снижения мощности перегрева
5. ФУНКЦИЯ ТЕМПЕРАТУРНОЙ КОМПЕНСАЦИИ: С интерфейсом шины связи RS-485 и протоколом связи подробные настройки параметров устанавливаются аксессуарами, такими как MT50, для eBox-WiFi-01, для eBox-BLE-01, для elog01 и программным обеспечением для ПК
Технические характеристики:

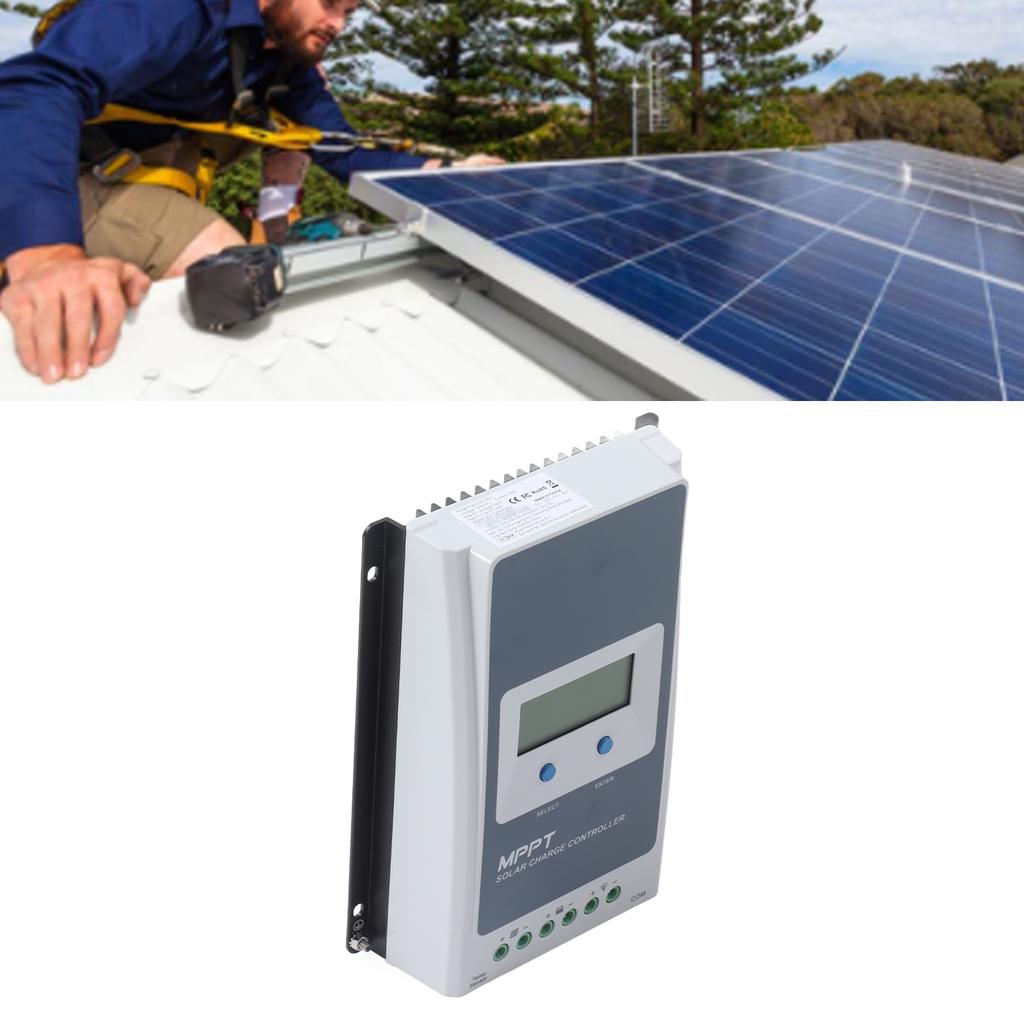

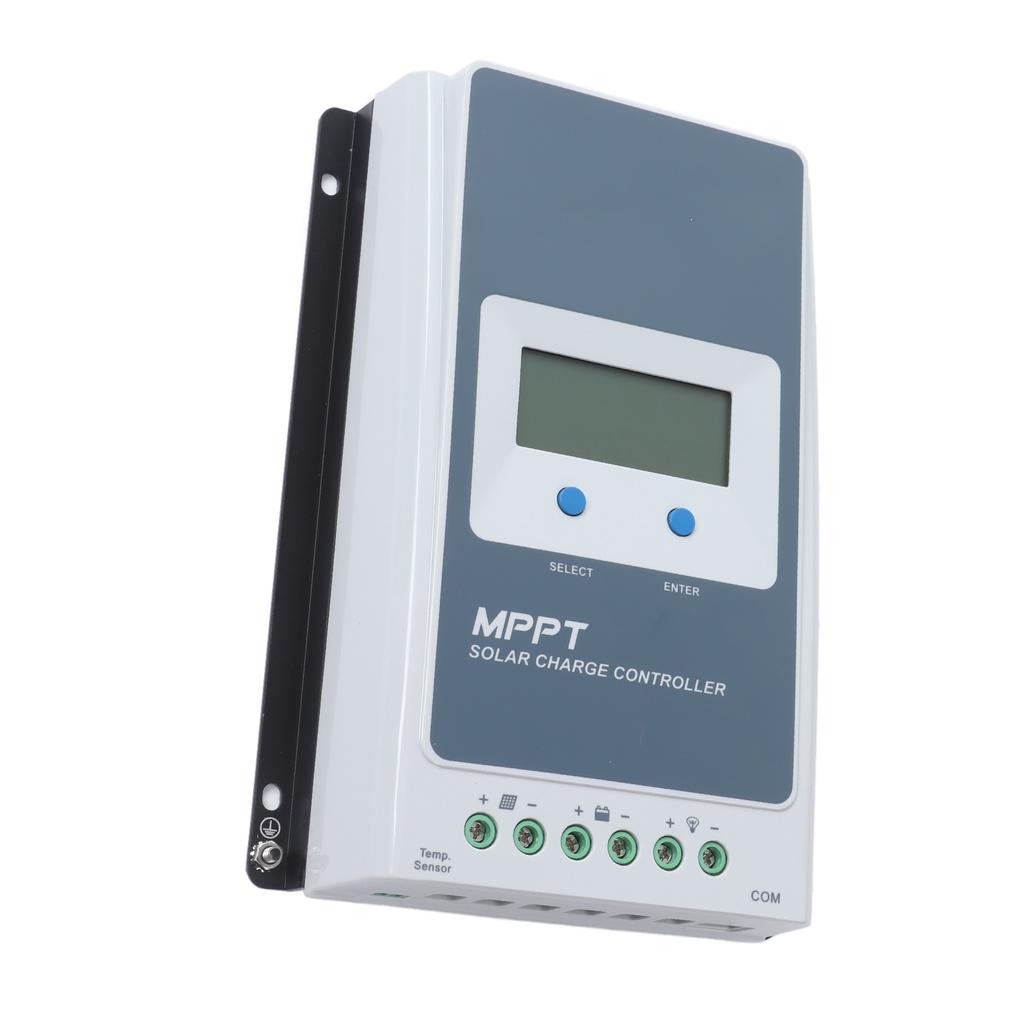

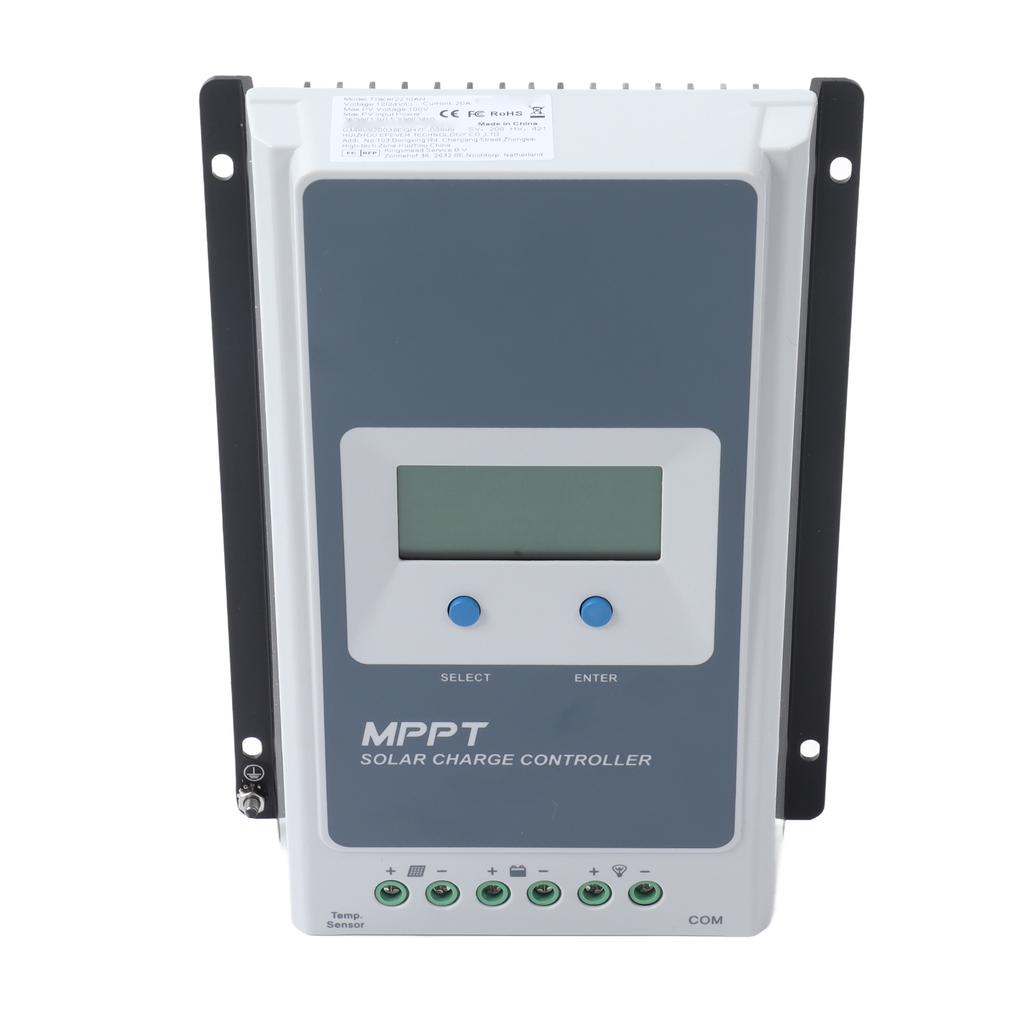

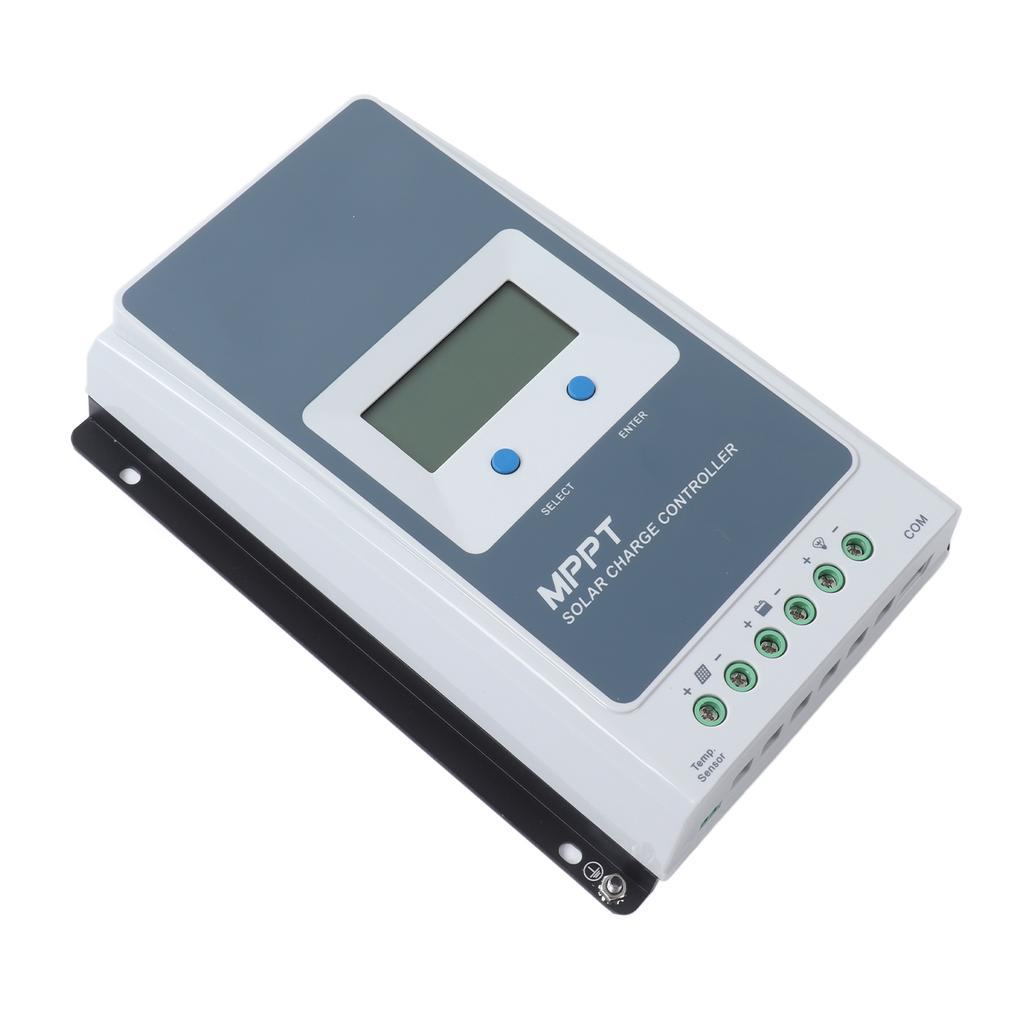

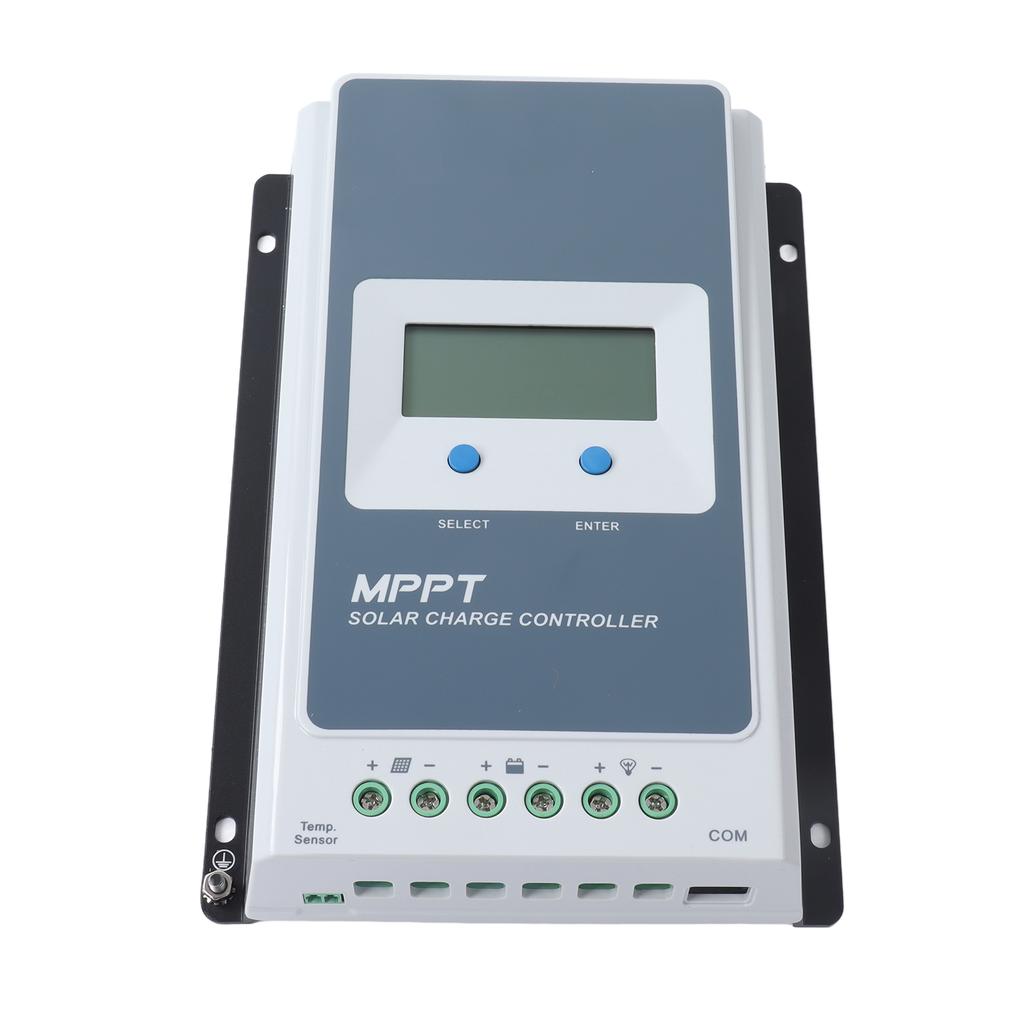

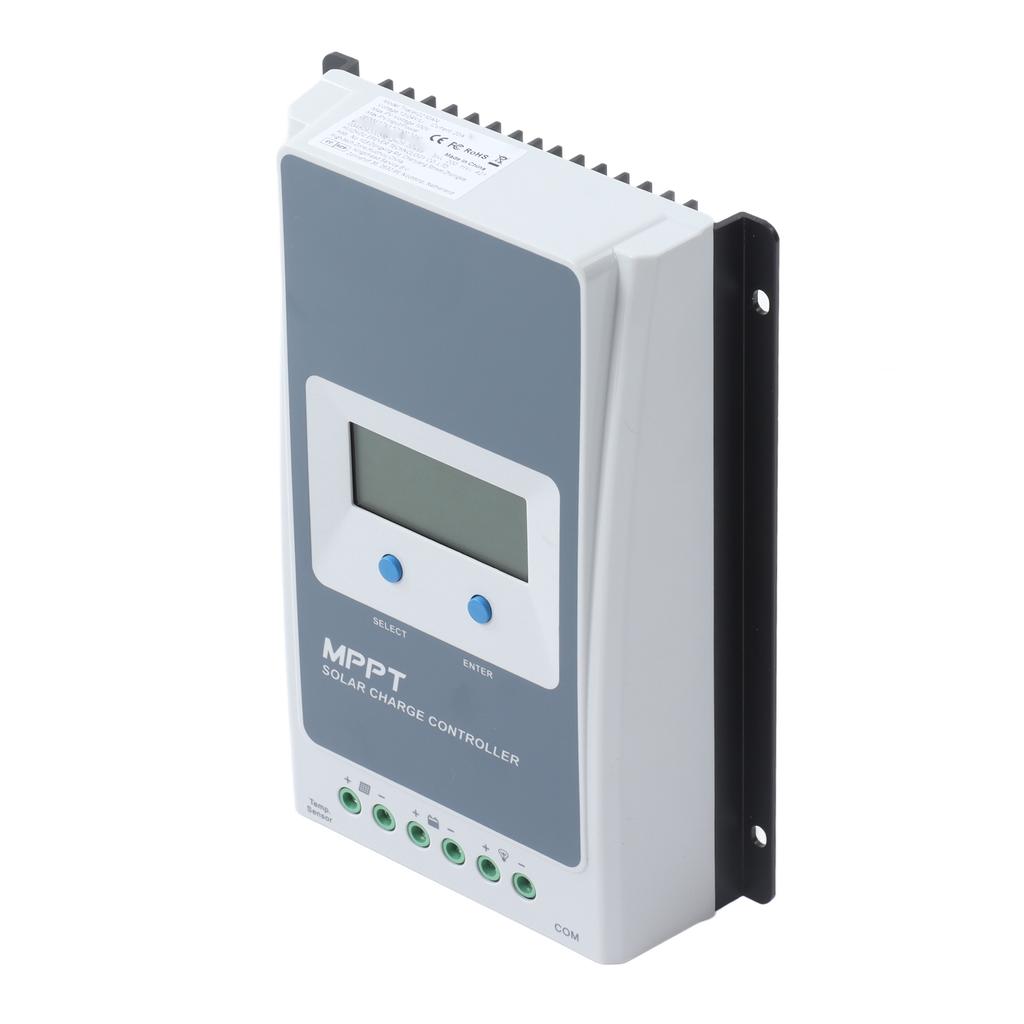

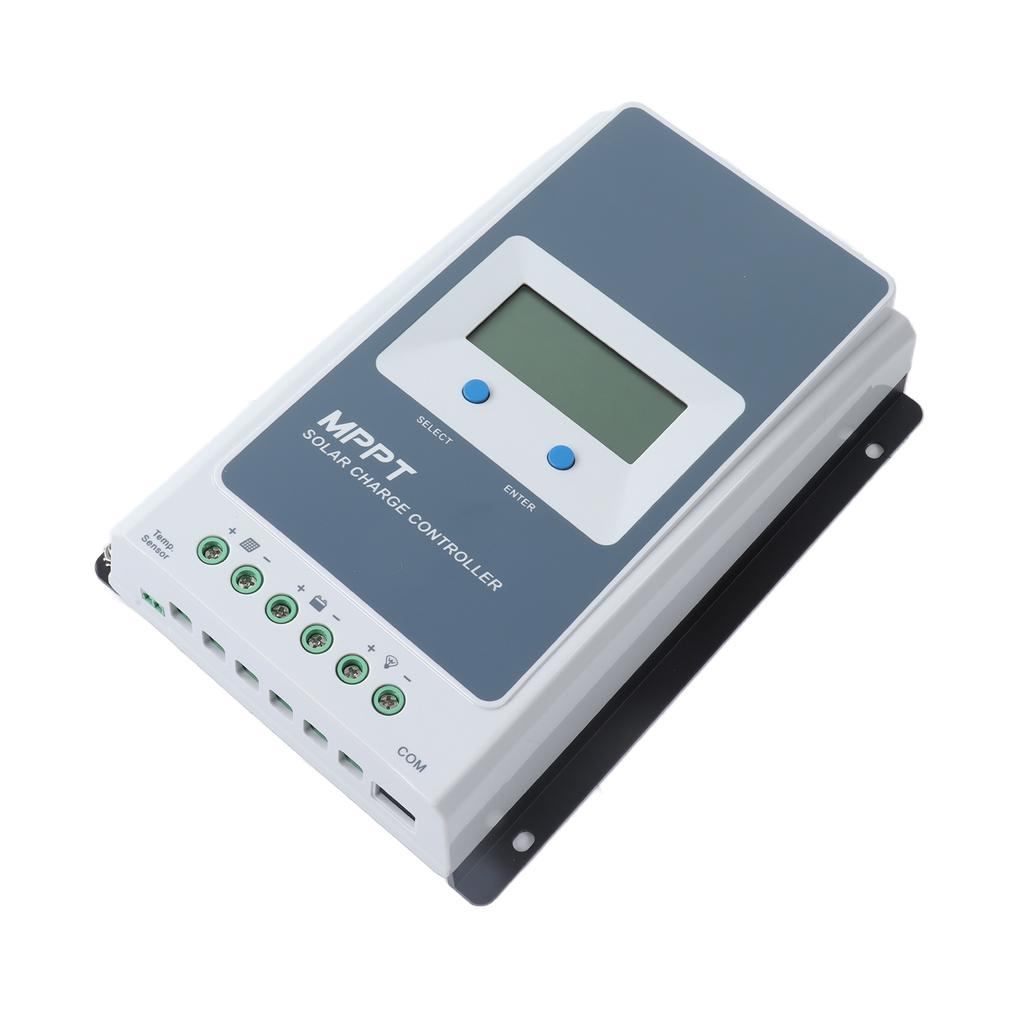

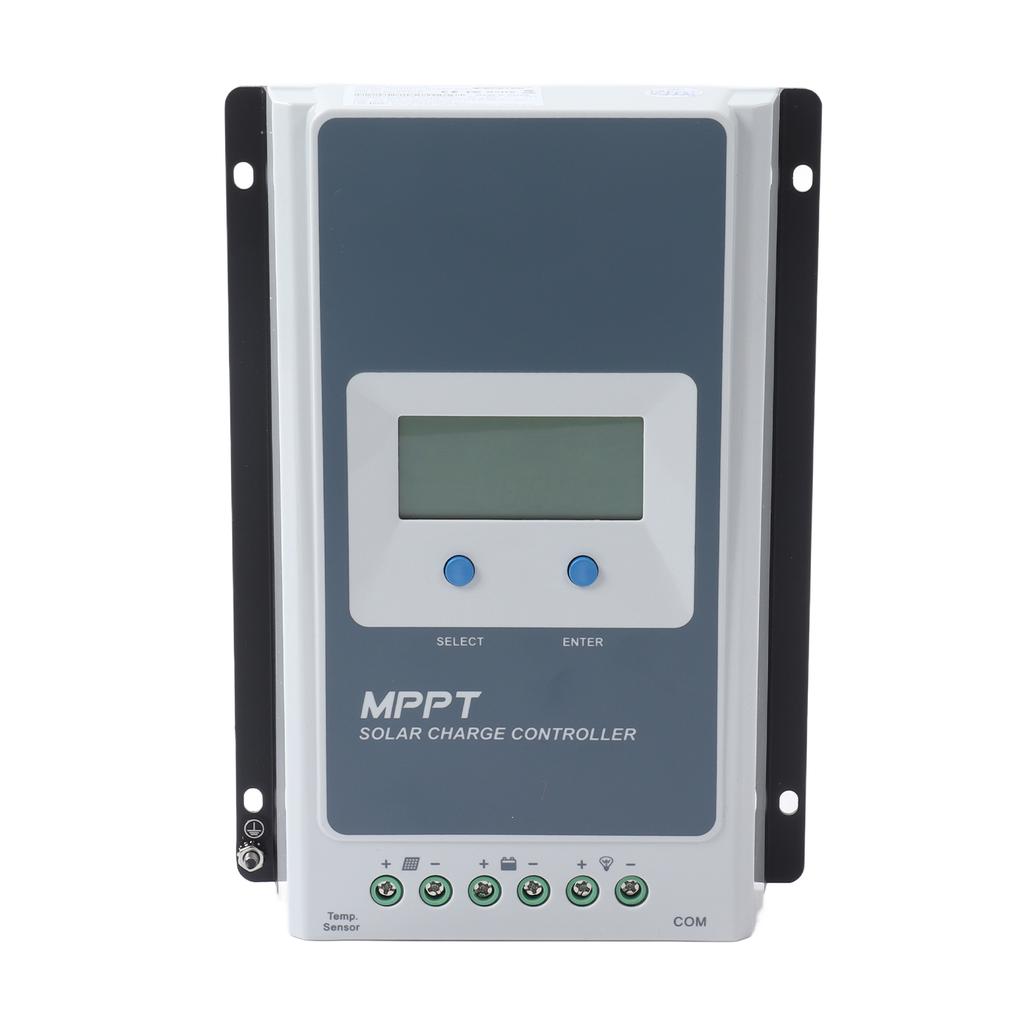

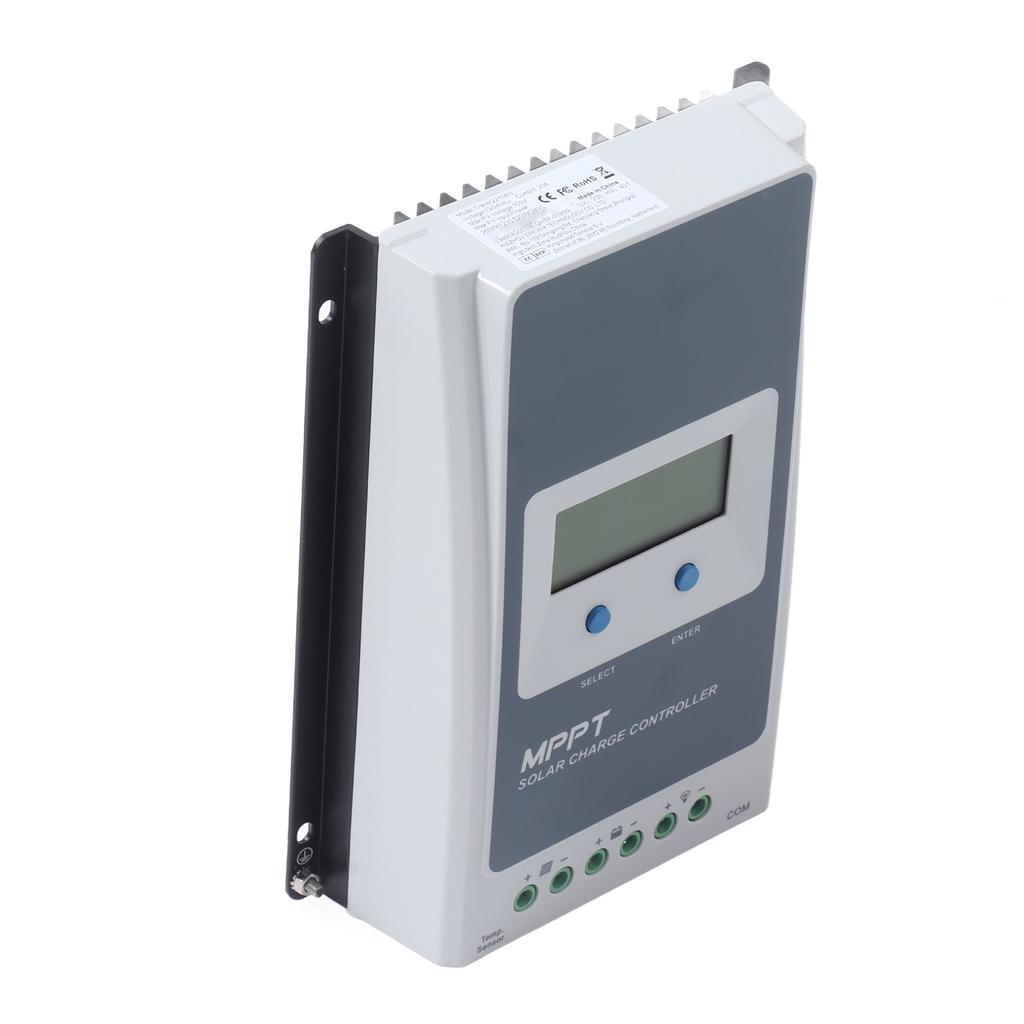

Тип объекта: Контроллер заряда солнечной батареи MPPT
Использует: Может противостоять высоковольтным солнечным батареям и заряжать низковольтные аккумуляторные батареи. Широко используется в автофургонах, базовых станциях связи, бытовых системах и полевом мониторинге и других областях.
Номинальное напряжение системы: 12В 24В
Номинальный ток заряда: 20А
Номинальный ток разряда: 20А
Номинальная мощность заряда: 260 Вт (12V); 520W (24V)
Максимальная мощность фотоэлектрического массива: 390W (12V); 780 Вт (24V)
Максимальное напряжение PV OpenCircuit: 92В (25℃); 100В (минимальная рабочая температура)
Собственное потребление: ≤12мА
Падение напряжения разрядной цепи: ≤0,23 В
Коэффициент температурной компенсации: -3мВ/°С/2В (по умолчанию)
Заземление: Отрицательное заземление
Интерфейс RS 485: 5 В постоянного тока 100 мА
Время подсветки ЖК-дисплея: 60-е годы (по умолчанию)
Температура рабочей среды: -25°C~+50°C (работа с полной нагрузкой)
Диапазон температур хранения: -20°C~+70°C
Относительная влажность: 95%, Северная Каролина
Вложение: IP30
Рекомендуемый диаметр кабеля: 6AWG (16мм²)
Дистанционный датчик температуры (ТС-Р):
Длинна кабеля: приблизительно. 3 метра / 9,84 фута
соединитель: 0,0125 фута /2P
Испытательная температура: -131 °F ~ 257 °F
Если контроллер не подключен к TS-R, температура заряда и разряда аккумулятора по умолчанию устанавливается на 25°C без температурной компенсации
Кабель RS485-150U:
Этот кабель используется для мониторинга каждого контроллера в сети и обновления прошивки с помощью программного обеспечения Solar Station PC

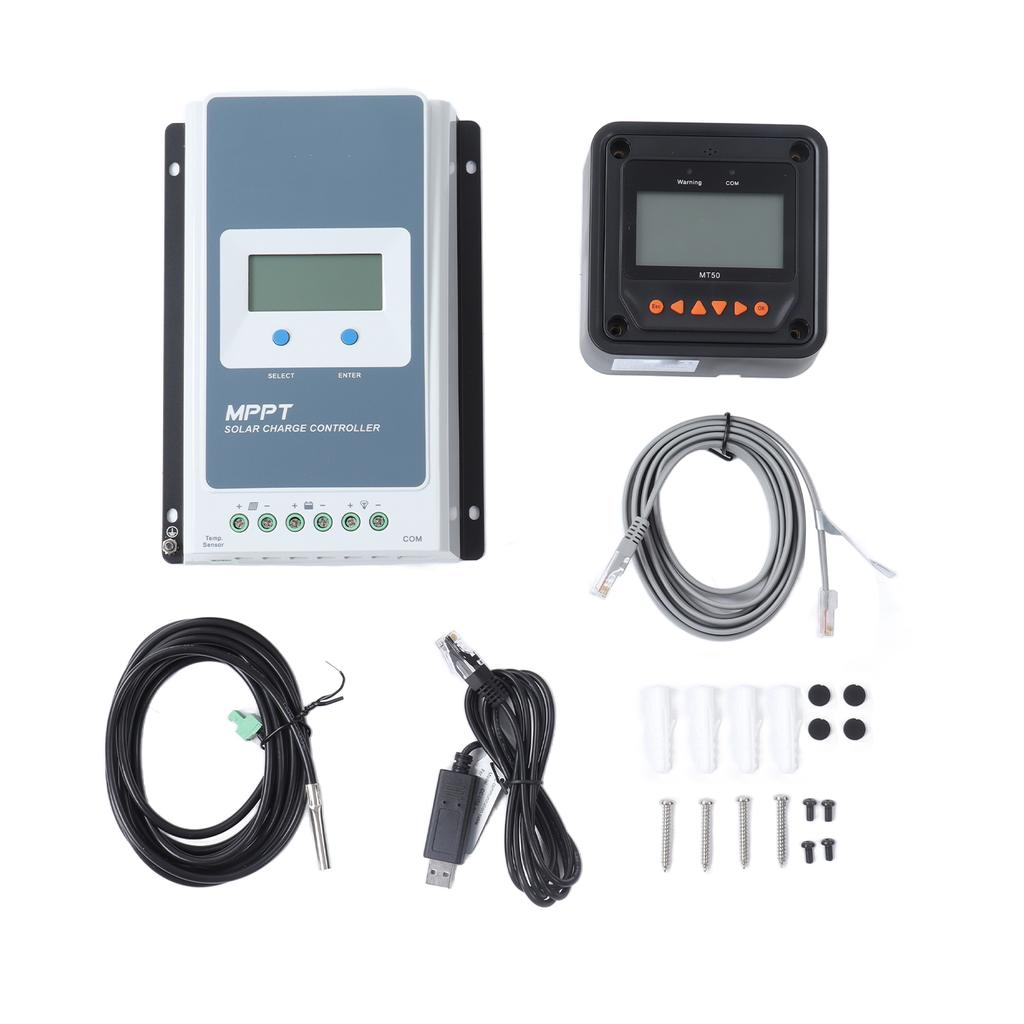

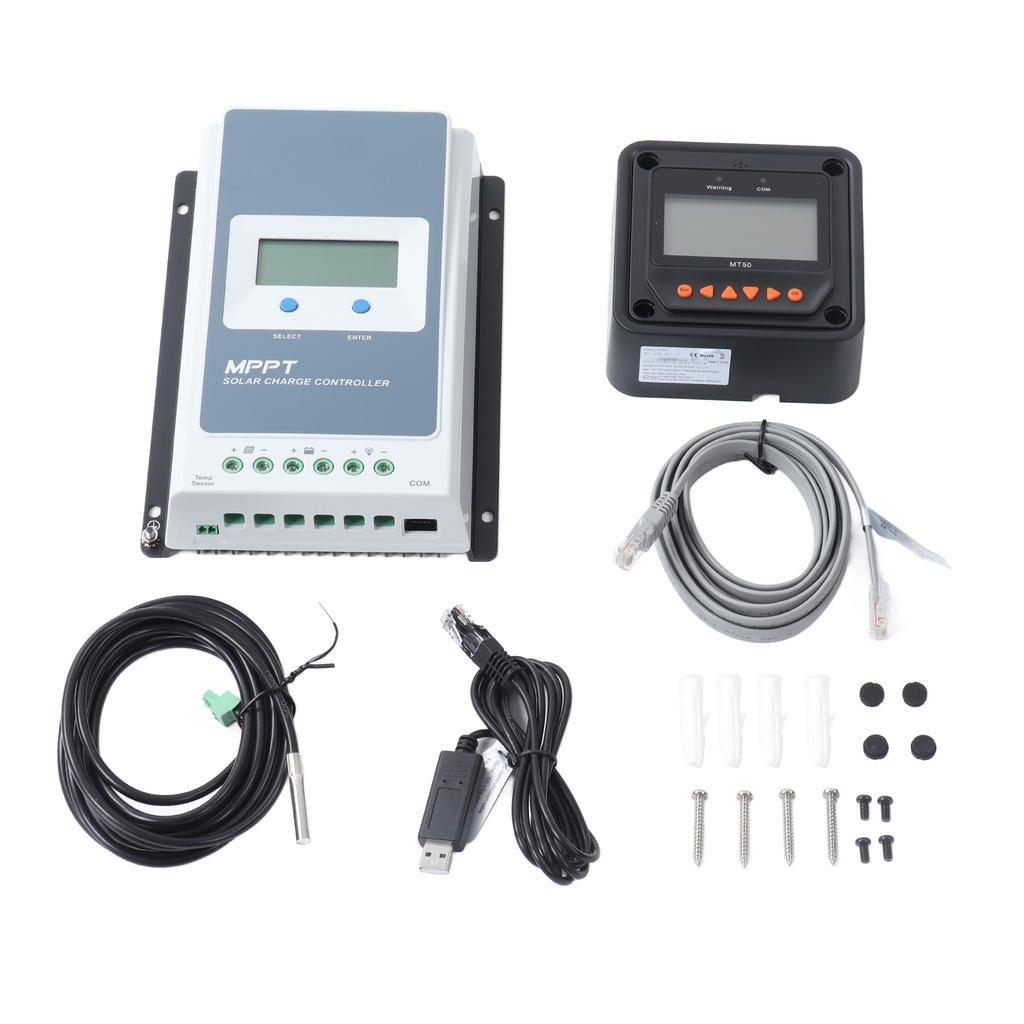

Список пакетов:
1 х солнечный контроллер
1 x Руководство пользователя солнечного контроллера
1 x Аксессуары для солнечного контроллера
1 x датчик температуры
1 линия подключения к хост-компьютеру
1 х пульт дистанционного управления счетчиком
1 x Руководство пользователя пульта дистанционного управления счетчиком
1 x линия подключения счетчика дистанционного управления
8 x винт
4 x Винтовая крышка
4 x Резиновая прокладка
уведомление:
1. Подключите систему в следующем порядке: аккумуляторная батарея-нагрузка-солнечная батарея, и отключите систему в обратном порядке 3. 2. 1.
2. Никогда не подключайте солнечную панель к контроллеру без батарей. Батарея должна быть подключена в первую очередь! ! !
3. Не подключайте инвертор, ветер, генератор переменного тока или зарядное устройство к контроллеру заряда!
4. Если к контроллеру не подключен удаленный датчик температуры, температура заряда или разряда аккумулятора по умолчанию составляет 25℃ без температурной компенсации.
5. Диаметр проволоки приведен только для справки. Если расстояние между фотоэлектрическим массивом и контроллером или контроллером и батареей велико, можно использовать более крупные провода для уменьшения падения напряжения и повышения производительности.
